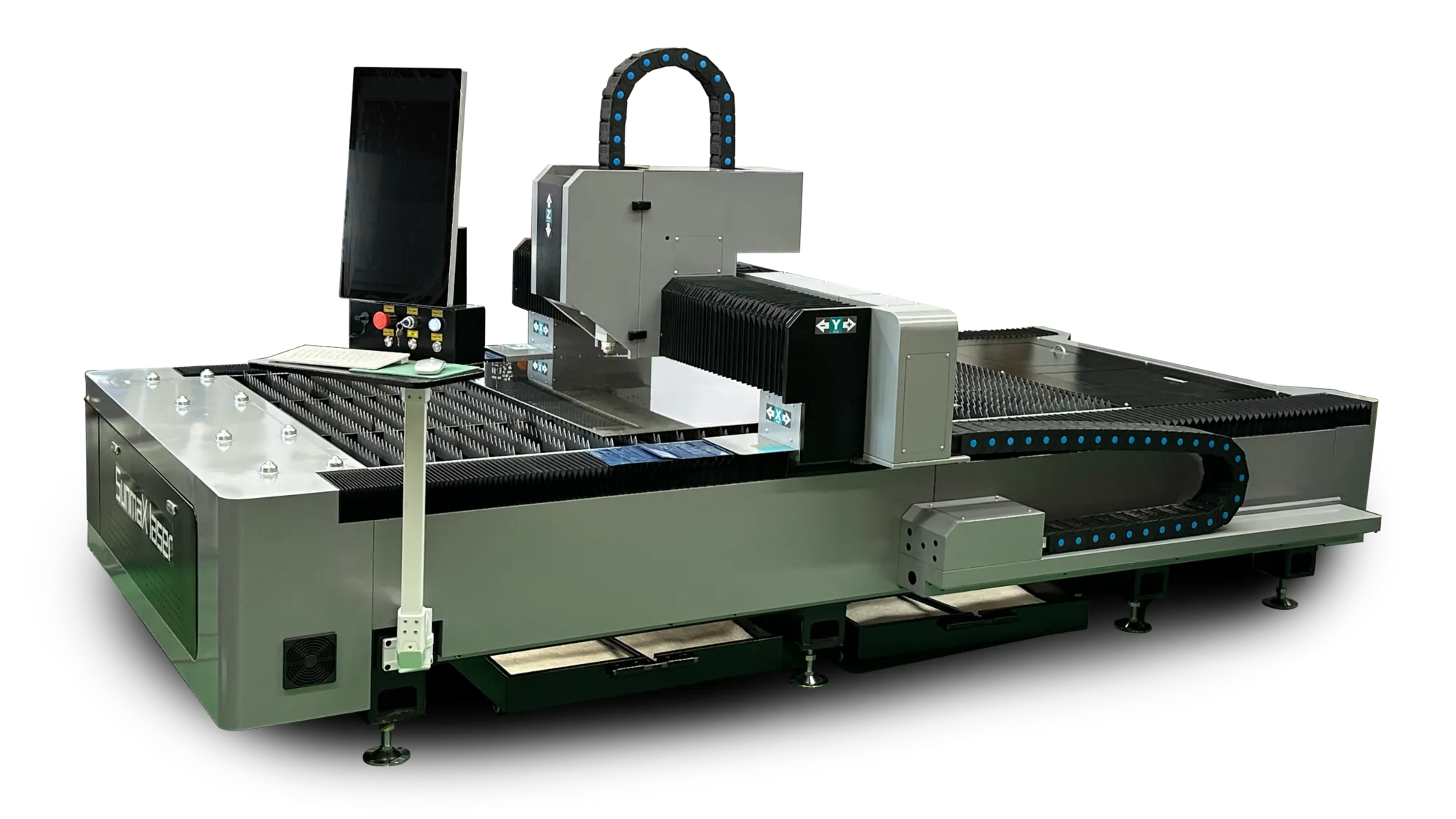

■ RSD-SUNMAX-FL1325L

RSD-SUNMAX-FL1325L
RSD-SUNMAX-FL1325L

RSD-SUNMAX-FL1325L

型式 RSD-SUNMAX-FL1325L
外寸 [mm] 4030 X 2120 X 1720
重量 1000kg
レーザー形式 ファイバーレーザー
(IPG or Raycus 社製発振器)
ファイバーレーザーの高反射素材対応について
レーザー出力 1000 / 1500 / 2000 W
波長 1090[nm]
加工エリア [mm] 1300 X 2500
ワークエリアサイズ
[X x Y x Z mm]
2525 x 1325 x 100
据え置き可能な加工物の最大厚 [mm] 約40mm
加工速度 [m/min]

例) 1500W機で窒素を使用して、t=6.0 ステンレスを切断する場合の最高速度

0.9
電源 AC220V/50Hz/60Hzまたは
三相220V/50Hz/60Hz
機体仕様により変化します

200V→220V昇圧用トランス(付属)を使用し、
200V電源プラグに接続します。

※Raycus300W・500W機は、AC220Vで稼働し、AC110→AC220トランスが付属します。単相110Vで動作可能です。
消費電力 [KW]
(IPG 1000Wレーザーユニット搭載機)
待機時 : 0.2
加工時 : 2.8
力率 [%]
(IPG 1000Wレーザーユニット搭載機)
待機時 : 58
加工時 : 99
稼働時消費電力 [KW]
(IPG 1000Wレーザーユニット搭載機)
6.3 (本体+水冷機+排送風機)
位置決め精度[mm] ±0.03
インポート対応
ファイルフォーマット
DXF, PLT, AI, Gerber, NC(Gコード)
フォロー(倣いセンサー) 自動キャリブレーションあり
プロッタ駆動方式 サーボモータ+ボールネジ
接続図 IPG1000W
Raycus1000W

生産ロットにより異なる場合があります。
制御用ソフトウェア CypOne
または
SC2000
オートフォーカス

加工時に、動的に焦点距離を調整する機能です。異なった加工素材を並べて加工する場合に有効です。
※1000W機の場合はオプションとなります。全機種搭載可能です。
オートフォーカスが無い場合は、加工素材に合わせて手動で焦点距離を合わせます。

衝突防止

加工時に、切断後に傾いた状態で残っている加工物などの障害物を避け、加工を継続する機能です。
※オプションとなりますが全機種搭載可能です。

制御装置 指令単位 0.001mm以下
指令方式 Gコード/Mコード方式
プログラム転送方式 USB

※ネット接続は禁止してます

操作装置 カラー10.4インチ以上。
キーボード・マウス・リモコン
タッチパネルはオプション装備可能
FL1325L梱包用木箱外寸
(幅 x 奥行 x 高さ)
4150 x 2290 x 1960
個体により±20mm 程度の誤差があります
変圧器680×470×106 IPG電源990×600×570
動作気温 [℃] 0 〜 40
ランニングコスト こちらを参照してください
設置場所の広さ 本体外寸に対して、前後左右にそれぞれ最低1.5m以上の空きスペースが必要です
排送風機・集塵機

機体には屋外排気用の排送風機が付属します。

オプションで屋内排気が可能なFLシリーズ用集塵機TODC-4LまたはTODC-6Lを設置できます。


※ 排送風機はファンにより加工で発生した煙をダクトを通して屋外に排気します。
オプションの集塵機はフィルターにより粉塵を除去したうえで、クリーンエアーを屋内排気します。

アシストガス(必要設備) アシストガスはご用意していただく必要があります

・窒素(ステンレス・アルミニウムなど)
・酸素(炭素鋼)

※ 要求加工品質によっては、クリーンエアーも使用可能

※ 要休加工品質によっては、炭素鋼に窒素、ステンレス等に酸素を使用することも可能
ガス調整器(必要設備)

調整器はご用意していただく必要があります

・調整器は3[MPa]程度までの出力調整に対応している機種を用意してください。
・調整機の出力側には、外径10mm、内径7.5mmのホース(PA6)を接続します。

<調整器の例>
@ ユタカ FR4L-4-5A6B-2RF4TF-V
A ヤマト産業 YR-5062-R-1101-2221
B ハンシン HY-50S

<ワンタッチカプラ例>
@Aの場合 (RC1/4 出力 ※ 他の形状も選択可)
・ソケットカプラー (メネジ取付用)【モノタロウ SM20-Steel】
プラグナットカプラー(ウレタンホース取付用)【モノタロウ PN65-steel】

Bの場合 (M16 P1.5 おねじ 出力)
異径ニップル(M16 -> R1/4)【正和 PD10】
ハイカプラ ソケット(オネジ取付用)【日東工器 20SF STEEL NBR】
プラグナットカプラー(ウレタンホース取付用)【モノタロウ PN65-steel】

※ 地域・ボンベの出力口の形状によっては、関西式変換ソケットが必要になる場合があります

価格(税別) 納期・本体価格・仕様はこちらよりお問い合せ下さい。

※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。
販売開始日 2023年 4月
オプション ・1500W以上はオートフォーカスを標準装備していますが、1000W以下の場合オートフォーカスはオプションです。1000W以下のオートフォーカス装備には事前のお申し出が必要となります。
・サーボモーターはinovanceが標準装備となります。オプションで安川モーターへ変更が可能です。
・衝突防止切断機能(レーザーヘッドの接触回避)が備わっているシステムへ、オプションでアップグレードできます。(要見積)
・FL1325LはAu3techが標準装備となりますが、Cypcut制御システムとRaytoolsレーザーヘッドへ変更できます。
※FL1325Lは低出力タイプのため、その他オプションを追加希望の場合、ハイグレード機種への変更をご提案する場合があります。

注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。



■ 導入時の講習について

導入には、弊社担当スタッフより数日にわたり講習を行います(導入条件により講習時間や内容が変動します) RSD-SUNMAX-welding

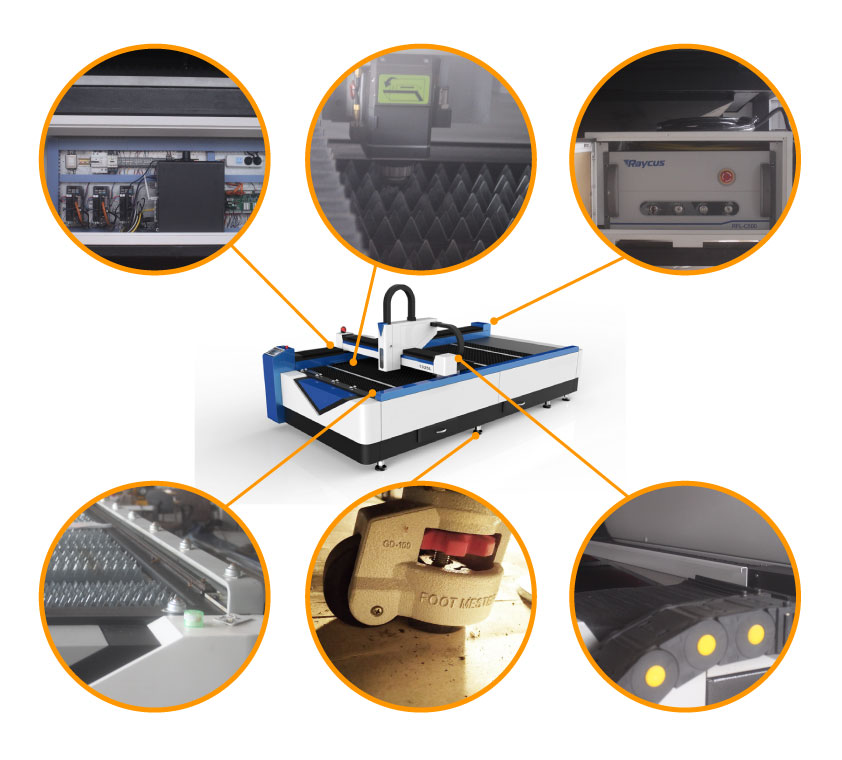

■ 外部写真

RSD-SUNMAX-welding



・自動水冷機
焦点レンズ等、レーザーヘッドを冷却します。
大流量、低騒音のステンレス製循環ポンプを使用し、タンク、パイプも錆びない素材を使用して、安定した水圧、長寿命を実現した自動水冷機です。

付属の自動水冷機についてはこちらを参照して下さい。
・排送風機
ワークエリア底面より粉塵を機体外へ排気します。
排送風機についてはこちらを参照して下さい。
・ファイバーレーザーコントローラーBCS100
閉ループ制御方式を採用した高性能制御装置です。
独自のイーサネット通信(TCP / IPプロトコル)インターフェイスを備えており、高さの自動トラッキング、セグメントピアス、プログレッシブピアス、エッジシーク、飛び越し、リフトアップの高さの任意設定など、CypCutで多くの機能を簡単に実現できます。

※ BSC100の操作パネルについては、仕様により、搭載/非搭載の場合があります。

取扱説明書のダウンロード
※ パスワードがかかっています。

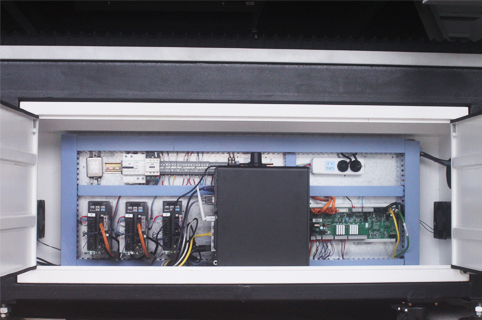

構成

Au3techヘッド&コントローラ、TBIボールネジ、HIWINガイドリニア、デルタサーボ、AIRTECH空気圧コンポーネント。


■ 加工サンプル

加工サンプル

■ 加工サンプル動画





■ スクリーンショット


日本語マニュアル







制御用ソフトウェア CypOne J
