■ RSD-SUNMAX-RD レーザー加工機 ラインナップ
レーザー出力値・彫刻エリアのサイズ・付加機能により機種をラインナップしています。
全機種、位置決め用カメラが搭載できます。
位置決めカメラ搭載機は、型番末尾に「-C」が付加されます
(例 RD-4030 → RD4030-C)
位置決めカメラ搭載機は、ワークエリアのY軸方向の加工エリアが40mm短くなります。
全機種、位置決め用カメラが搭載できます。
位置決めカメラ搭載機は、型番末尾に「-C」が付加されます
(例 RD-4030 → RD4030-C)
位置決めカメラ搭載機は、ワークエリアのY軸方向の加工エリアが40mm短くなります。
| 型式 | ワークエリア サイズ X x Y [mm] |
レーザー出力[W] | |
|---|---|---|---|
 |
RSD-SUNMAX-RD4030 | 400 × 300 | 50 |
 |
RSD-SUNMAX-RD7050 RD7050RF（空冷） |
700 × 500 | 60/80 30/60（空冷） |
 |
RSD-SUNMAX-RD9060 | 900 × 600 | 80 |
 |
RSD-SUNMAX-RD1290 | 1200 × 900 | 80 |
 |

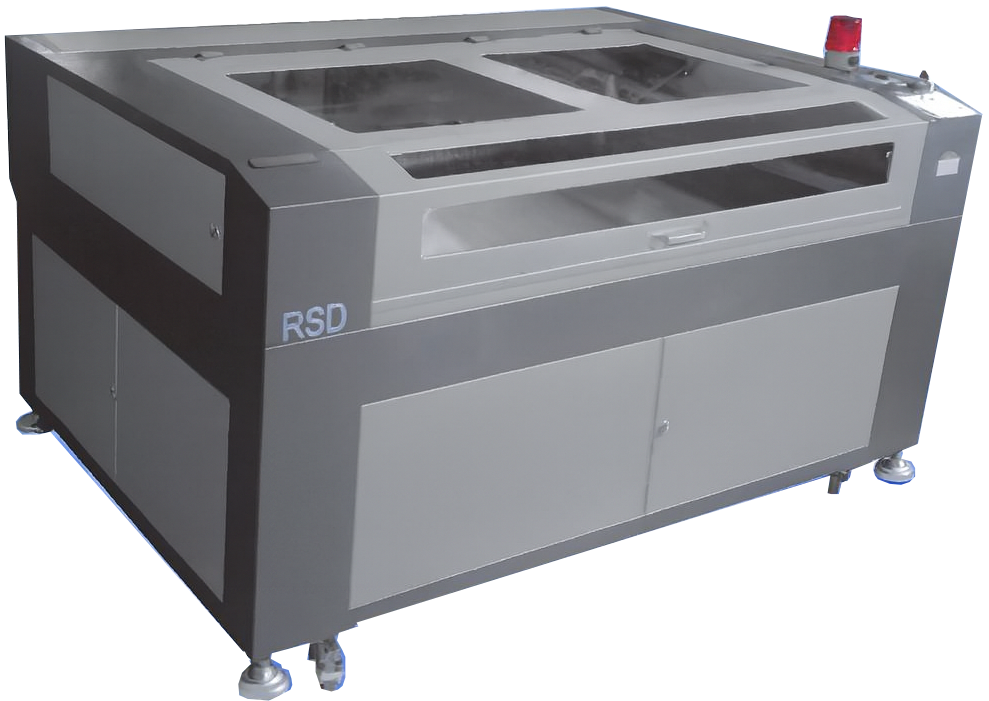

RSD-SUNMAX-RD1490 | 1400 × 900 | 150 |
 |
RSD-SUNMAX-RD1812 | 1800 × 1200 | 150 |
オープンタイプ(RSD-SUNMAX-RD1325D / 1332D)は →こちら
■ RSD-SUNMAX-RDシリーズの主な仕様比較
| 型式 | RD4030 | RD7050 RD7050RF |
RD9060 | RD1290 | RD1490 | RD1812 |
|---|---|---|---|---|---|---|
| ワーク エリア [mm] |
400 × 300 |
700 × 500 |
900 × 600 |
1200 × 900 |
1400 × 900 |
1800 × 1200 |
| レーザー 形式 |
水冷 CO2レーザー管 | 水冷 CO2レーザー管・ 空冷 CO2レーザー発振機 |
水冷 CO2レーザー管 | |||
| レーザー 出力[W] |
50 | 60 30／60 |
80 | 150 | ||
| プロッタ 駆動方式 |
３相ステッピングモータ | |||||
| コントローラ 型式 |
RDC6442S-B | |||||
| 制御用 ソフト ウェア |
RDWorksV8 ※ Lightburn に対応しています |
|||||
| 電源 | AC100V〜110V | |||||
| 外寸[mm] 幅×奥行 |
1260 × 710 |
1460 × 910 1160 × 910 |
1360 × 1010 |
1720 × 1310 |
1920 × 1310 |
2320 × 1610 |
| 外寸[mm] 高さ |
1210 | |||||
| 重量[Kg] | 約90 | 約210 約200 |
約250 | 約300 | 約350 | 約500 |
| 特殊機能 | オプションでカメラ搭載可能 | |||||
■ RSD-SUNMAX-RD シリーズ共通付属装置
RSD-SUNMAX-RDには下記付属装置が含まれています。
レーザーの照射スポットを赤色光で指し示し、位置決めを容易にします。
ワークテーブルを自動で上下させ、焦点合わせを行います。
様々な厚みの素材の加工に対応するため、電動でワークテーブルの高さを変化させます。
切断加工用のテーブルです。レーザーの照り返しによる損傷を低減します。
蜂巣状の吸気ワークテーブルです。加工素材の吸着や加工時の粉塵・破片の除去が可能です。
レーザー管の水冷に使用します。水温管理機能により、レーザー出力を安定させます。
(RD7050RFを除く)
(RD7050RFを除く)
レーザー照射スポットにエアーを吹き付け、消炎を行います。
機体内のエアーを排風します。
ハニカムテーブルと排送風機をつなぎます。
■ RDシリーズ 装備品一覧
本体付属品 一覧
| 名称 | 個数 |
|---|---|
| RSD-SUNMAX 機体本体 ※「本体装備品一覧」参照 | 1台 |
| USBフラッシュメモリ ※「USBフラッシュメモリ内一覧」参照 | 1個 |
| 工具箱 ※「工具箱内一覧」参照 | 1個 |
| サイレン灯 | 1個 |
| エアーコンプレッサー | 1台 |
| エアーコンプレッサー用ホース | 1本 |
| 自動水冷機 | 1台 (除 RD7050RF) |
| 自動水冷機用ホース | 2本 (除 RD7050RF) |
| 自動水冷機用電源ケーブル | 1本 (除 RD7050RF) |
| シルバーダクト（φ100又はφ150） ※1 | 1本 |
| ブルーダクト（φ100又はφ150、又はφ150-φ100異形ダクト。青・黒・グレーあり） ※1 | 1本 |
| 排送風機 | 1台 |
| 排送風機用電源ケーブル | 1本 |
| 接地棒付きケーブル（約２m） | 1本 |
本体装備品 一覧
| 名称 | 個数 |
|---|---|
| レッドポインター | 1個 |
| オートフォーカス | 1個 |
| 自動昇降テーブル | 1台 |
| ハニカムテーブル | 1台 |
| 切断テーブル | 1セット |
USBメモリ内 一覧
| 名称 |
|---|
| 制御用ソフトウェア RDWorksV8 セットアップ |
| 取扱説明書・ユーザーマニュアル |
| 技術資料 |
| 作業事例集 |
| デザイン図案集 |
工具箱内 一覧
| 名称 | 個数 |
|---|---|
| 運転キー | 1個 |
| 機体扉用 鍵 | 2個 |
| 焦点合わせゲージ | 1個 |
| 六角レンチ ※2 | 1セット |
| プラスドライバー または マイナスドライバー | 1本 |
| 本体用電源ケーブル | 1本 |
| レンズ脱着工具 | 1個 |
| ミラー脱着工具 | 1個 |
| 光路合わせ治具 ※3 | 1個 |
| リミットスイッチ | 1個 |
| 脱脂綿、またはレンズ拭き用紙 | 1個 |
| ダクト留め具 | 3個 |
| レーザー出力異常判定ツール ※3 | 1セット (除 RD7050RF) |
※1 機種により異なる
※2 M3・M4・M5・M6 各1本
※3 機種・機体により無い場合あり
■ RSD-SUNMAX-RD 共通オプション・消耗部品
| 名称 | 説明 |
|---|---|
| ３爪式回転加工機 | 円筒形の加工素材を回転させることにより、全周に彫刻・切り抜き加工を行うことが可能になります。 加工素材を固定するので、軽いものでもセットできます。 |
| ローラー式回転加工機 | 円筒形の加工素材を回転させることにより、全周に彫刻・切り抜き加工を行うことが可能になります。固定しないので、型くずれしやすいものにも使用できます。 |
| CO2消火器 | 二酸化炭素ガスによる窒息消火のため汚損がなく、電気絶縁性に優れているため電気設備の消火に向いています。 |
| 反射鏡 | 交換用の反射鏡です |
| 焦点レンズ(50mm) | 交換用の焦点レンズです |
| 焦点レンズ(63.5mm) | 交換用の焦点レンズです |
| 焦点レンズ(100mm) | 厚物切断用のオプション焦点レンズです |
| マックスクリーンボー２ | 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです (RSD SUNMAXシリーズ共通オプション) |
| マックスクリーンボー３ | 低価格で発売された加工時の匂いを取り除く集塵機です (RSD SUNMAXシリーズ共通オプション) |
| マックスクリーンボー４ | 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです (RSD SUNMAXシリーズ共通オプション) |
| マックスクリーンボー５ | 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです (RSD SUNMAXシリーズ共通オプション) |
| 自動水冷機 CW5200 | 冷却能力の高い水冷機です (除 RD7050RF) |
| CMOSカメラ位置決めキット | カメラを使用して、精度の高い位置決めを行います。 |
■ レーザー管、オプション、消耗品のご購入
レーザー館よりレーザー管、オプション、消耗品をご購入いただけます。
