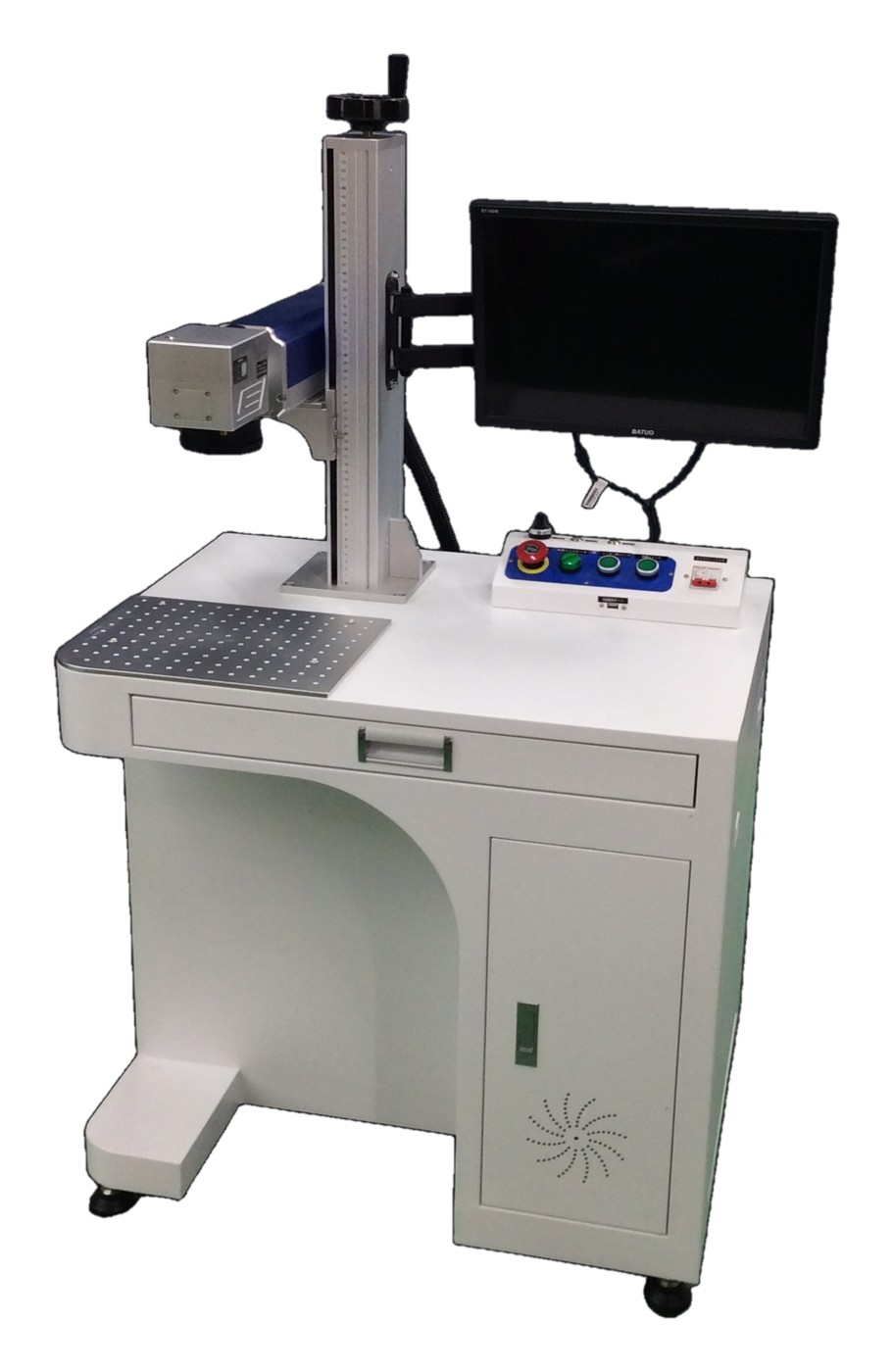

■ RSD-SUNMAX-FL50CW Emboss ガルバノ式ファイバーレーザー 浮き彫り加工機
写真やイラストの濃淡（グレースケール）を彫り込みの深さに変換し、石材などに立体的な浮き彫り（レリーフ・エンボス）加工ができるガルバノ式ファイバーレーザー加工機です。金属全般へのマーキング・彫刻（浅彫り）にも対応します。専用ソフト「LaserEmboss」が画像を多数の階層に分解し、階層ごとに彫り重ねることで、なだらかな立体表現を実現します。

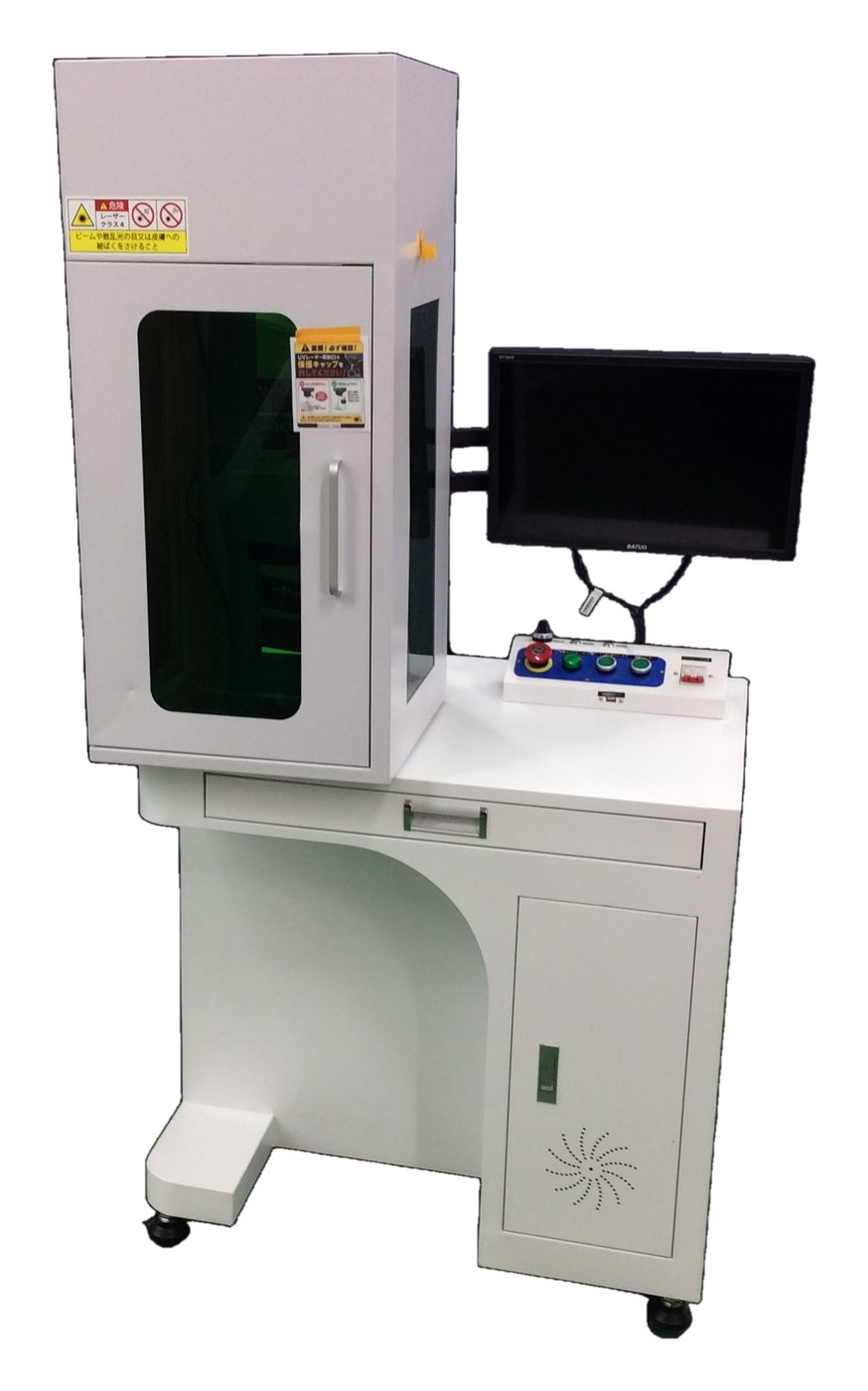

セーフティカバータイプもございます。
■ 特徴
- 写真から立体レリーフ：画像の濃淡をそのまま彫りの深さへ変換。黒い部分ほど深く彫り込みます。
- 多層彫刻方式：専用ソフト「LaserEmboss」が画像を階層（レイヤー）に分解し、1層ずつ彫り重ねてなだらかな立体を作ります。
- ガルバノスキャン方式：2枚のミラーでレーザーを高速走査。XYプロッタ方式に比べ高速に彫刻できます。
- 使いやすいデータ入力：JPG・PNG画像の読み込みに対応。

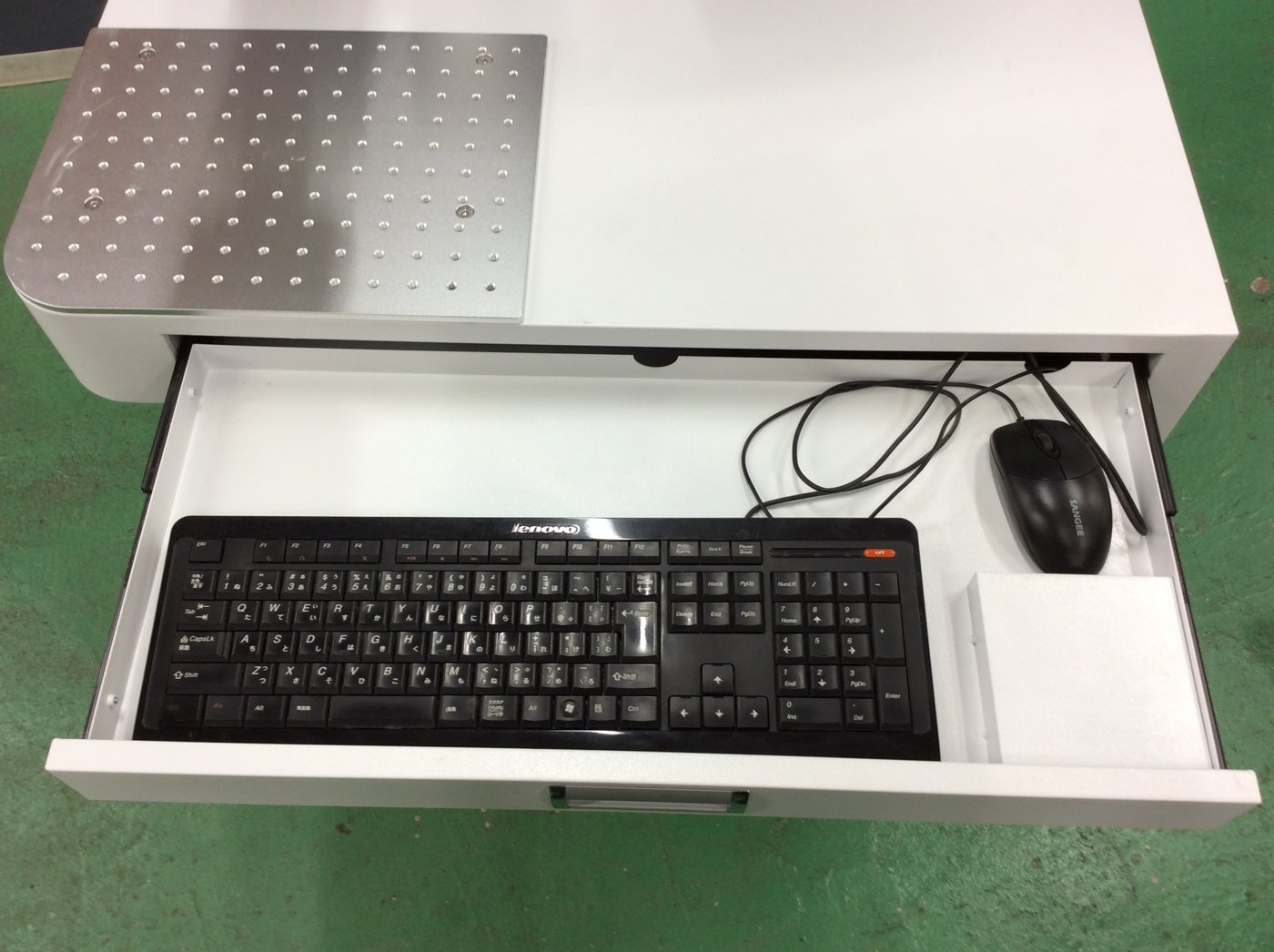

- 操作用ディスプレイ・キーボード収納引き出しを備えたキャビネット一体型です。
■ 加工可否表
| 素材 | マーキング | 彫刻 | 切断 |
|---|---|---|---|
| 木材 | ✕ | ✕ | ✕ |
| MDF | ✕ | ✕ | ✕ |
| ガラス | ✕ | ✕ | ✕ |
| 御影石 | 〇 | △ | ✕ |
| 水晶 | ✕ | ✕ | ✕ |
| アゲート | △ | △ | ✕ |
| アメジスト | ✕ | ✕ | ✕ |
| 紙 | ✕ | ✕ | ✕ |
| 布 | ✕ | ✕ | ✕ |
| ステンレス | 〇 | △ | △ |
| 鉄 | 〇 | △ | △ |
| アルミニウム | 〇 | 〇 | △ |
| チタン | 〇 | 〇 | △ |
| ABS樹脂 | ✕ | ✕ | ✕ |
| アクリル | ✕ | ✕ | ✕ |
※加工条件によって結果は異なります。
※彫刻・切断加工は繰り返し加工が必要です。
※彫刻は0.3-0.5mm程度を想定。切断はハサミで切れる程度の極薄板が対象です（対応厚みは機種により異なります）。
※アルミニウムや鏡など、反射率の高い素材の場合は、マスキング保護による加工を推奨。
※ 記号の意味: 〇 可 ／ △ 条件付きで可 ／ ✕ 不可
※ 掲載のない素材はお問い合わせください。テスト加工も承ります。
■ 機能紹介動画
■ 加工サンプル
黒御影石への浮き彫り加工例。濃淡データから立体感のある仕上がりが得られます。

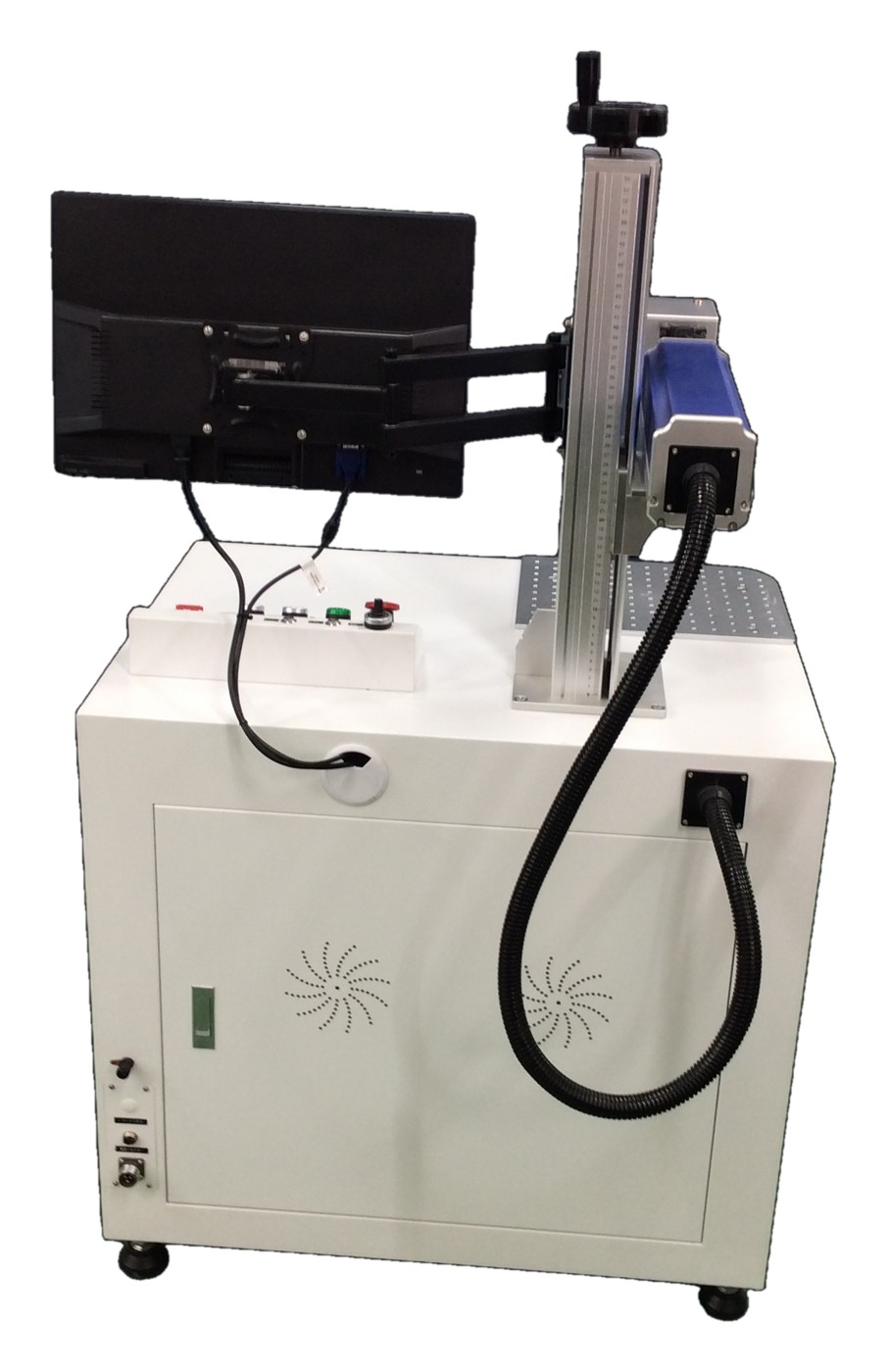

■ 外部写真

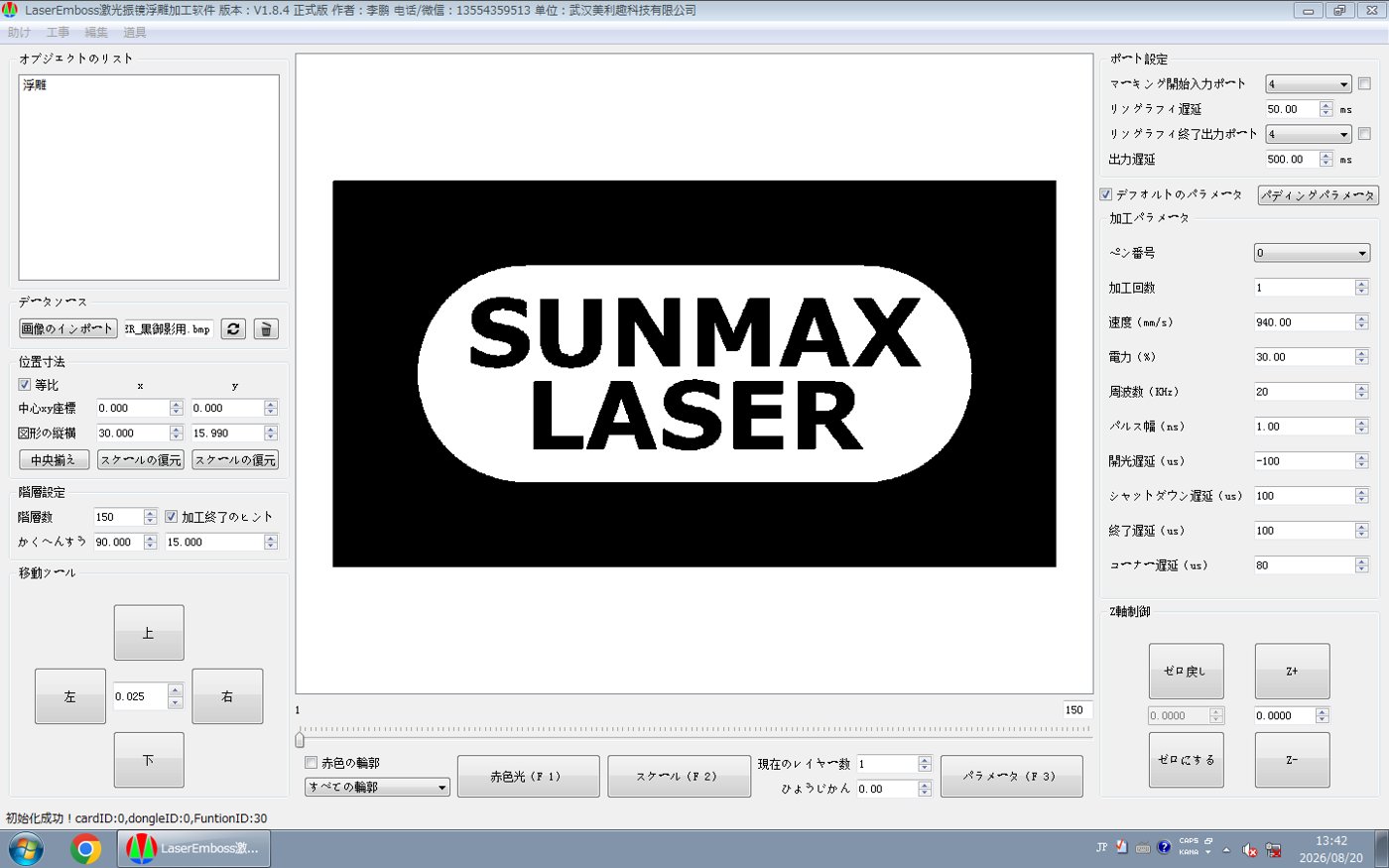

■ 専用ソフトウェア LaserEmboss
読み込んだ画像を自動で階層に分解し、キャンバス上で彫刻階層を確認しながら加工できます。
■ 主な仕様
| 機種名 | RSD-SUNMAX-FL50CW Emboss |
| 型式 | RSD-SUNMAX-FL50CW_Emboss |
| 方式 | ガルバノ式ファイバーレーザー（浮き彫り・レリーフ加工） |
| レーザー形式 | ファイバーレーザー |
| レーザー出力 | 50W |
| 波長 | 1060〜1070nm |
| ワークエリア | 200 × 200mm |
| 最高マーキング速度 | 7000mm/s |
| 最小レーザースポット径 | 20μm |
| 加工位置精度 | ±0.01mm |
| 最小文字サイズ（英数） | 0.15mm |
| 冷却方式 | 空冷 |
| 対応素材 | 石材などへの浮き彫り（レリーフ）加工／金属全般へのマーキング・彫刻（浅彫り） |
| 専用ソフトウェア | LaserEmboss（多層彫刻） |
| 対応画像形式 | JPG・PNG |
| 焦点距離（目安） | 約228mm |
| 電源 | AC100〜110V 50/60Hz（接地（アース）推奨） |
| 消費電力 | 待機時 120W ／ 加工時 370W |
| 外寸 | 幅800 × 奥行750（コネクタ接続含む） × 高さ1670mm |
| 標準付属品 | アース線／電源ケーブル／USBメモリ／高さ調整ハンドル／ディスプレイ 各1 |
| 別売オプション | プロテクトボックス（安全囲い）／集塵機・脱臭機／保護メガネ／フットスイッチ／位置合わせ当てとネジ（詳細は下表） |
| 価格 | オープン価格（お問い合わせください） |
※ 掲載のない仕様・加工範囲などの詳細はお問い合わせください。
■ 設置条件・必要設備
- 設置スペース：水平で堅牢な作業台または床面に設置し、周囲に作業スペースを確保してください。
- 電源：AC100〜110V 50/60Hz（接地（アース）を推奨します）
- 換気：加工時に発生する煙・臭気に備え、局所排気または集塵機の併用を推奨します。
■ 標準構成
- レーザー加工機本体
- 制御用パソコン／ディスプレイ／専用ソフトウェア LaserEmboss
- 電源ケーブル／アース線／USBメモリ／高さ調整ハンドル
※ 構成は納入仕様により異なる場合があります。
※ 回転加工機（ロータリ）は本機では非対応のため、付属しません。
■ 推奨オプション
| プロテクトボックス（安全囲い） | UVBOX 等。レーザー光の外部漏洩低減・安全対策（対応機種は要確認） |
| 集塵機／脱臭機 | 加工時に発生する煙・臭気の捕集 |
| 保護メガネ | 波長・レーザークラスに適合するもの |
| フットスイッチ | 加工開始操作用 |
| 位置合わせ当てとネジ | ワークの位置決め用 |
■ 保守・消耗品
- レンズカバー・保護窓・フィルタ等は消耗品です。運用条件に応じて定期点検・交換を推奨します。
- 消耗品の型式・交換周期は、加工材料・粉塵量・加工時間等により変動します。
■ ご注意（安全）
- 本機はレーザークラス4相当の機器です。保護具の着用、管理区域の設定、反射物・可燃物の管理など、レーザー安全運用を徹底してください。
- 仕様・外観は改良等のため予告なく変更される場合があります。最終仕様は見積書・受領仕様書にてご確認ください。
