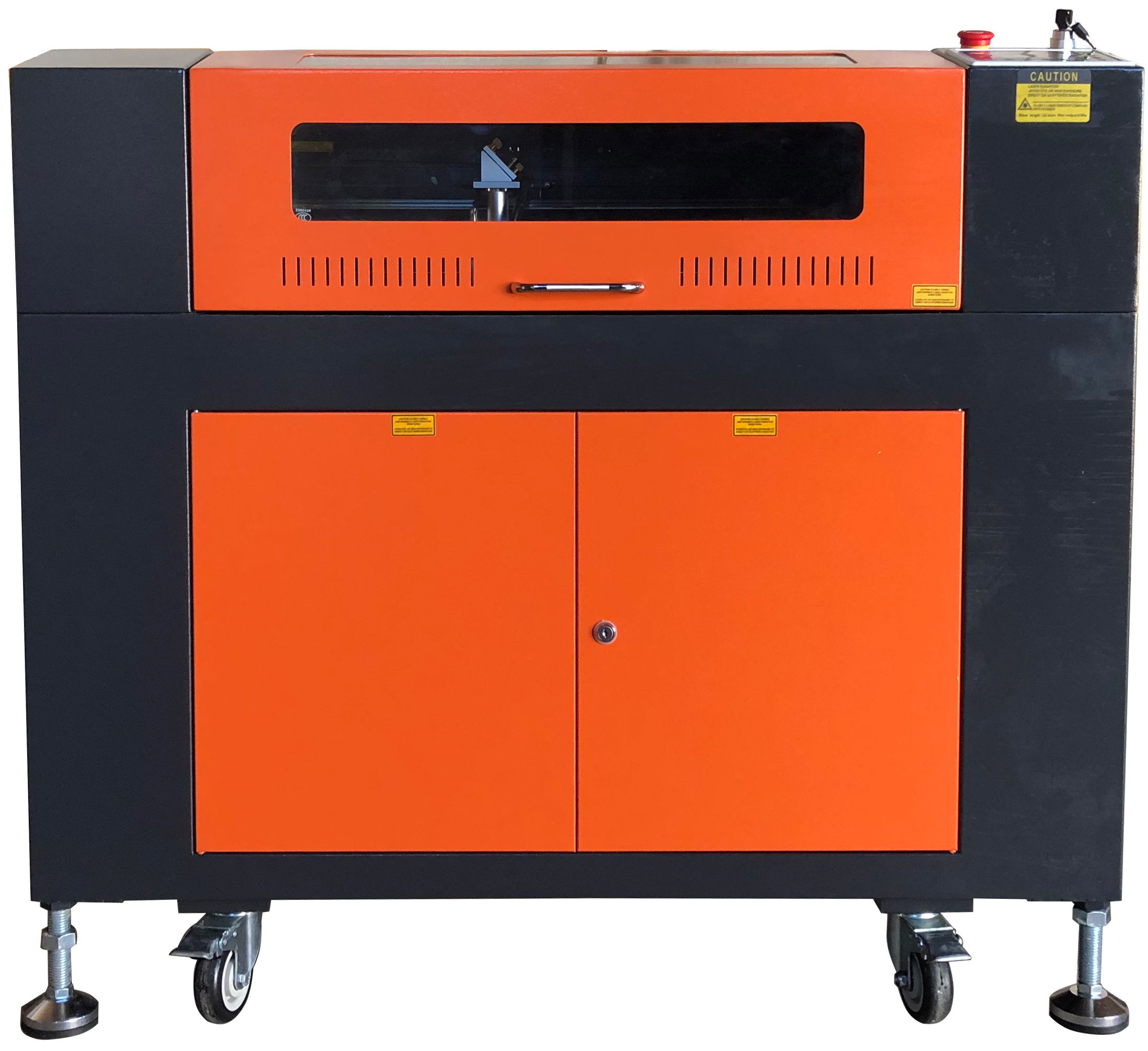

■ RSD-SUNMAX-RD7050RF-30W

レーザー加工機 RSD-SUNMAX-RD7050

RSD-SUNMAX-RD7050RF


→ 「導入を検討中のお客様からの質問」も合わせてご参照ください。

型式 RSD-SUNMAX-RD7050RF-30W
外寸 [mm]
幅X奥行X高さ
1160 X 910 X 1210
(外観寸法図を参照して下さい)
(キャスター用の床サイズはこちら)
重量 約200kg
レーザー形式 空冷 CO2レーザー発振器
レーザー出力 30W ±10%
切断可能エリア [mm]
幅X奥行
700 X 500
彫刻可能エリア [mm]
幅X奥行
幅は彫刻速度によって変化します。
奥行き 500
加工素材格納可能サイズ [mm]
幅X奥行X高さ
710 X 510 X 400
(加工素材の収納 参照)
背面貫通時の素材最大サイズ
[mm]
幅:700  長さ:無限長
(加工素材の収納 参照)
厚み: 40(切断) / 30(彫刻)
彫刻速度 [mm/sec] 0.1 〜 2000
切断速度 [mm/sec] 0.1 〜 2000
電源 AC100V〜110V / 50・60Hz
最小分解能[mm] 0.01
最高解像度[dpi] 1016
位置決め精度[mm] ≦±0.05
最小成型文字 漢字で2mm、英数字で1mm角程度
インポート対応ファイルフォーマット PLT、AI、DXF、DST、NC、DSB、EPS、DAT、BMP、RDB、GIF、JPG、JPEG、JPE、JFIF、PNG、MNG、ICO、CUR、TIF、TIFF、TGA、PCX、WBMP、WMF、EMF、JBG、J2C、JPC、PGX、RAS、PNM、PGM、PPM、SKA、RAW
RDWorksV8 加工モード機能詳細 加工モードの機能詳細を閲覧出来ます
プロッタ駆動方式 3相ステッピングモータ
最大データ保存数 99 (+1 一時データ)
(メモリ容量 128MB)
レーザー発振器寿命[時間] 8000〜10000
消費電力[W] 560
気温[℃] 1 〜 35
湿度[%] 5 〜 95
制御用ソフトウェア RDWorksV8
制御用PCとの接続 USBケーブル
LANケーブル
加工テーブル昇降 電動
付属装置 レッド・ポインターオートフォーカス
テーブル昇降装置バキュームハニカムテーブル
切断テーブル
エアーコンプレッサ
排送風機ダクト
安全装置 火災報知用熱センサ・サイレン灯
付属品 電源ケーブル・USBケーブル
USBメモリ(制御用ソフトウェア・マニュアル等)
工具・工具箱
オプション こちらを参照してください。
梱包用木箱外寸
(幅 x 奥行 x 高さ)
1310 x 1020 x 1260
個体により±20mm 程度の誤差があります
右側面突起部は収納されません。
価格(税別) 本体価格はこちらよりお問い合せ下さい。
※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。



仕様は予告無く変更する場合があります。予めご了承願います。


■ RDシリーズ 装備品一覧

本体付属品 一覧

名称 個数
RSD-SUNMAX 機体本体 ※「本体装備品一覧」参照 1台
USBフラッシュメモリ  ※「USBフラッシュメモリ内一覧」参照 1個
工具箱 ※「工具箱内一覧」参照 1個
サイレン灯 1個
エアーコンプレッサー 1台
エアーコンプレッサー用ホース 1本
シルバーダクト(φ100又はφ150) ※1 1本
ブルーダクト(φ100又はφ150、又はφ150-φ100異形ダクト。青・黒・グレーあり) ※1 1本
排送風機 1台
排送風機用電源ケーブル 1本
接地棒付きケーブル(約2m) 1本

本体装備品 一覧

名称 個数
レッドポインター 1個
オートフォーカス 1個
自動昇降テーブル 1台
ハニカムテーブル 1台
切断テーブル 1セット

USBメモリ内 一覧

名称
制御用ソフトウェア RDWorksV8 セットアップ
取扱説明書・ユーザーマニュアル
技術資料
作業事例集
デザイン図案集

工具箱内 一覧

名称 個数
運転キー 1個
機体扉用 鍵 2個
焦点合わせゲージ 1個
六角レンチ  ※2 1セット
プラスドライバー または マイナスドライバー 1本
本体用電源ケーブル 1本
レンズ脱着工具 1個
ミラー脱着工具 1個
光路合わせ治具  ※3 1個
リミットスイッチ 1個
脱脂綿、またはレンズ拭き用紙 1個
ダクト留め具 3個

※1 機種により異なる

※2 M3・M4・M5・M6 各1本

※3 機種・機体により無い場合あり

■ オプション

名称 説明
3爪式回転加工機 円筒形の加工素材を回転させることにより、全周に彫刻・切り抜き加工を行うことが可能になります。
加工素材を固定するので、軽いものでもセットできます。
ローラー式回転加工機 円筒形の加工素材を回転させることにより、全周に彫刻・切り抜き加工を行うことが可能になります。
CO2消火器 二酸化炭素ガスによる窒息消火のため汚損がなく、電気絶縁性に優れているため電気設備の消火に向いています。
マックスクリーンボー2 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです
(RSD SUNMAXシリーズ共通オプション)
マックスクリーンボー3 低価格で発売された加工時の匂いを取り除く集塵機です
(RSD SUNMAXシリーズ共通オプション)
マックスクリーンボー4 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです
(RSD SUNMAXシリーズ共通オプション)
マックスクリーンボー5 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです
(RSD SUNMAXシリーズ共通オプション)

■ 主な交換部品

名称 説明
反射鏡 交換用の反射鏡です
焦点レンズ(50mm) 交換用の焦点レンズです
焦点レンズ(100mm) 厚物切断用のオプション焦点レンズです

■ ダウンロード

RSD-SUNMAX-RD7050RF用のセットアップ一式は以下よりダウンロードできます

レーザー管、オプション、消耗品のご購入

レーザー館より、レーザー管、オプション、消耗品をご購入いただけます。

加工素材ごとの設定例

30W機の目安として40W レーザー加工機の設定目安表を参照してください。
