■ 焦点レンズ

レーザー管から発せられたレーザー光は、反射鏡で設定された光路を通り、焦点レンズを通過します。焦点レンズを通過したレーザー光は屈折し、集光され、レーザー加工が可能となります。加工素材の焦点位置がずれていたり、光路がずれて焦点レンズに対してレーザー光が直角に入っていない場合は、適切な加工ができません。

RSD-SUNMAX-GSシリーズは平凸レンズを使用しています。標準で焦点距離50mmのレンズが搭載されています。オプションで焦点距離100mmレンズも装着可能です。

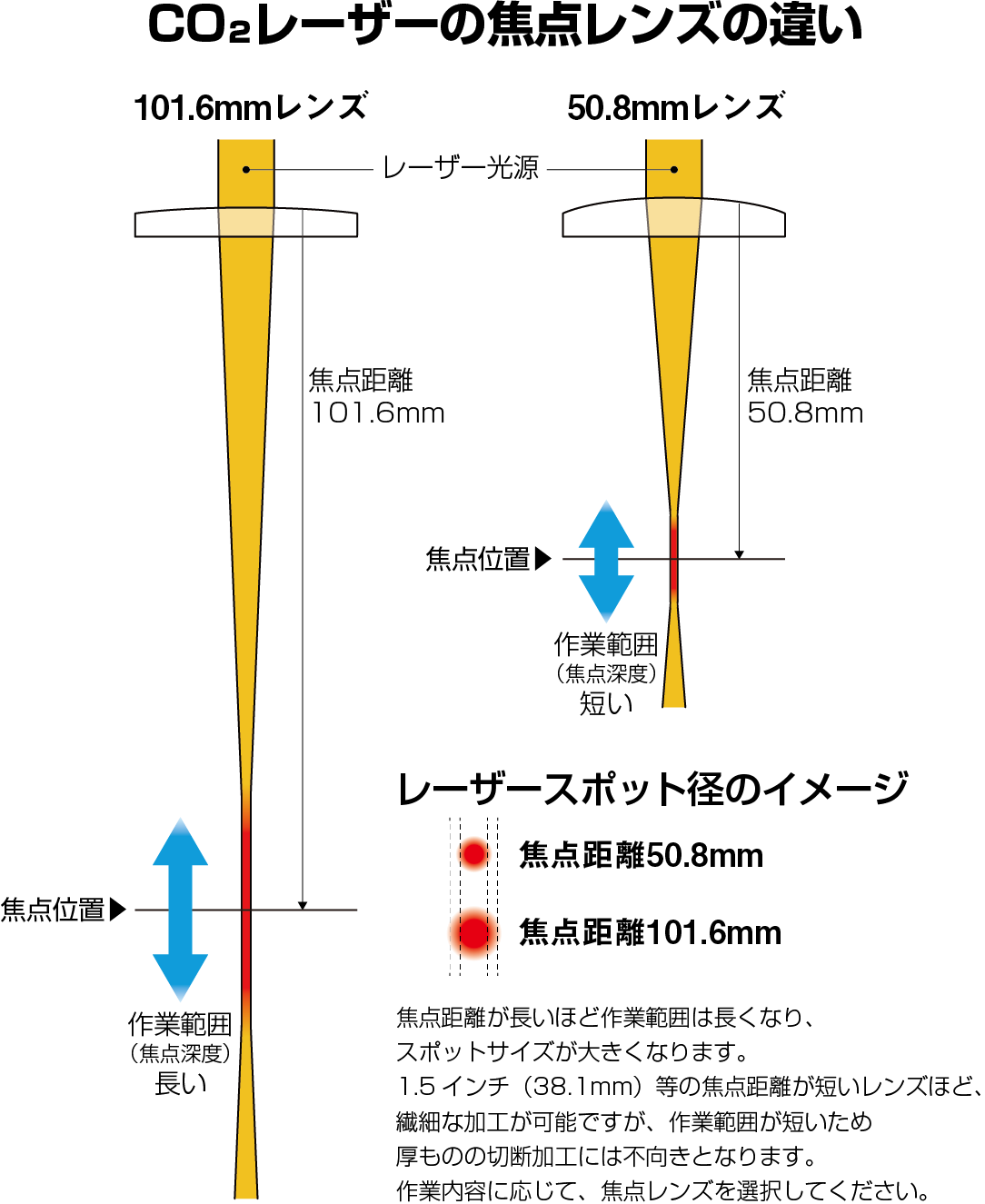

■ 焦点距離

焦点距離100mmレンズは、標準の焦点距離50mmレンズと比較して焦点距離が長くなることにより、焦点位置付近のレーザー光がより絞られているため、厚物の切断や、深彫りの彫刻に向いています。
しかし、それぞれのレンズ搭載場所は同一のため、100mmレンズの場合は加工素材をレーザーヘッドから離す必要があり、素材に厚みがあるものは、加工できない場合があります(焦点距離50mmのレンズの場合と比較して、格納加工素材サイズの厚み(高さ)が50mm程度小さくなります)。


CO2レーザー加工機の焦点位置

■ 貫通試験

焦点レンズの違いを確認していただくために、比較情報を公開しています。

重ね合わせアクリル板の貫通試験を参照して下さい。

■ レンズの購入

レーザー館よりご購入いただけます。

■ 使用点合わせゲージ

焦点合わせゲージのデータはこちらよりダウンロードできます。アクリル板などを使用して、自作してください。
