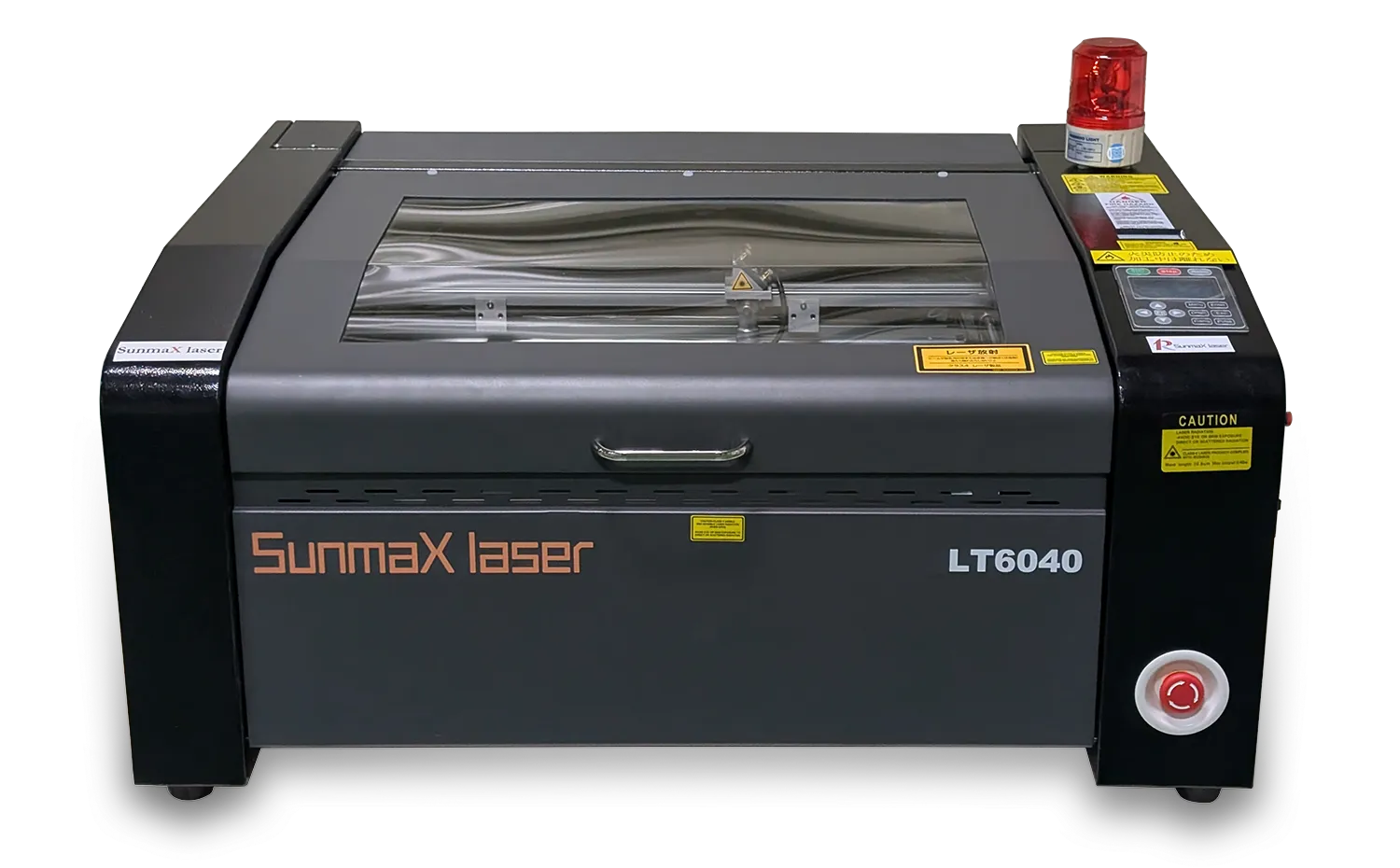

■ RSD-SUNMAX-LT6040

RSD-SUNMAX-LT6040

RSD-SUNMAX-LT6040は生産ロットによりコントローラが異なります。
コントローラの確認については、「LT5030・6040のコントローラの差異について」を参照してください。

ST908コントローラ搭載機の諸元表はこちらを参照してください。

MPC6515コントローラ搭載機の諸元表はこちらを参照してください。

MPC6585 および MPC8530Sコントローラ搭載機の諸元表はこちらを参照してください。

LNC-LS240A コントローラ搭載機 (生産終了)の諸元表はこちらを参照してください。

「MPC搭載機」と「MPC15」は機械的な仕様は同一ですが、コントローラが異なり、制御用ソフトウェアが違います。そのため制御機能に差異があります。

「RSD-SUNMAX-LT6040 MPC搭載機」は、制御用ソフトウェア LaserCut6.1Jを使用します。
「RSD-SUNMAX-LT6040 MPC15」は、制御用ソフトウェア LaserCut5.5を使用します。

LaserCut5.5 と6.1の比較は、LaserCut5.5 と6.1Jの比較表を参照してください。

機種の仕様・動作比較については、RSD-SUNMAXシリーズの比較表を参照してください。

ST908 コントローラ搭載機

型式	RSD-SUNMAX-LT6040 ST908
外寸 [mm] 幅X奥行X高さ	1000 X 790 X 450
重量	本体重量65kg
レーザー形式	水冷 CO2レーザー管
レーザー出力	40W±10%
波長	10600[nm]
切断可能エリア [mm] 幅X奥行	600 X 400
彫刻可能エリア [mm] 幅X奥行	幅は彫刻速度によって変化します。奥行き 400
加工素材格納可能サイズ [mm] 幅X奥行X高さ	700 X 500 X 100
背面貫通時の素材最大サイズ [mm]	幅:470　　長さ:無限長厚み: 切断時･･･彫刻時･･･ 60(ハニカムテーブル) 30(切断テーブル) 80(彫刻テーブル)
彫刻速度 [mm/sec]	0.1 ～
切断速度 [mm/sec]	0.1 ～
電源	AC100V～110V
最小分解能[mm]	0.01
最高解像度[dpi]	1016
位置決め精度[mm]	≦±0.05
最小成型文字	漢字で2mm、英数字で1mm角程度
インポート対応ファイルフォーマット	PLT、AI、DXF、DST、DSB、PNT、2PNT、BMP、GIF、JPG、JPEG、JPE、JFIF、PNG、MNG、ICO、CUR、TIF、TIFF、TGA、PCX、WBMP、WMF、EMF、JBG、J2C、JPC、PGX、RAS、PNM、PGM、PPM、SKA、RAW
プロッタ駆動方式	2相ステッピングモータ
レーザー管寿命[時間]	彫刻　約3000～5000 切断　約1000～2000 (平均値)
消費電力[W]	260W
力率[%]	76
気温[℃]	1 ～ 45
湿度[%]	5 ～ 95
制御用ソフトウェア	LaserWorkV6
制御用PCとの接続	USBケーブル
加工テーブル昇降	手動
付属装置	レッド・ポインター・テーブル昇降装置ハニカムテーブル・切断テーブル水冷ポンプ・エアーコンプレッサ排送風機・ダクト
付属品	電源ケーブル・USBケーブル USBメモリ(制御用ソフトウェア・マニュアル等) 工具・工具箱
オプション	こちらを参照してください。
梱包用木箱外寸重量 (幅mmx奥行x高さ×木箱含)	1360 x 910 x 640 ×120キロ個体により±20mm 程度の誤差があります
価格(税別)	本体価格はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。

MPC6515 コントローラ搭載機

型式	RSD-SUNMAX-LT6040 MPC15
外寸 [mm] 幅X奥行X高さ	1000 X 790 X 450
重量	本体重量65kg
レーザー形式	水冷 CO2レーザー管
レーザー出力	40W±10%
波長	10600[nm]
切断可能エリア [mm] 幅X奥行	600 X 400
彫刻可能エリア [mm] 幅X奥行	550 X 400
加工素材格納可能サイズ [mm] 幅X奥行X高さ	700 X 500 X 100
背面貫通時の素材最大サイズ [mm]	幅:470　　長さ:無限長厚み: 切断時･･･彫刻時･･･ 60(ハニカムテーブル) 30(切断テーブル) 80(彫刻テーブル)
彫刻速度 [mm/sec]	0.01 ～ 1200
切断速度 [mm/sec]	0.01 ～ 500
電源	AC100V～110V
最小分解能[mm]	0.01
最高解像度[dpi]	1016
位置決め精度[mm]	≦±0.05
最小成型文字	漢字で2mm、英数字で1mm角程度
インポート対応ファイルフォーマット	BMP, PLT, DST, DXF, AI, NC, JPEG, GIF, PNG, TIFF, TGA, PCX
プロッタ駆動方式	2相ステッピングモータ
メモリ搭載量 [MB]	128
レーザー管寿命[時間]	彫刻　約3000～5000 切断　約1000～2000 (平均値)
消費電力[W]	260W
力率[%]	76
気温[℃]	1 ～ 45
湿度[%]	5 ～ 95
制御用ソフトウェア	LaserCut 5.5 R4
制御用PCとの接続	USBケーブル
加工テーブル昇降	手動
付属装置	テーブル昇降装置・ハニカムテーブル切断テーブル水冷ポンプ・エアーコンプレッサ排送風機・ダクト
付属品	電源ケーブル・USBケーブル USBメモリ(制御用ソフトウェア・マニュアル等) 工具・工具箱 LaserMarkingSystem
オプション	こちらを参照してください。
梱包用木箱外寸重量 (幅mmx奥行x高さ×木箱含)	1360 x 910 x 640 ×120キロ個体により±20mm 程度の誤差があります
価格(税別)	本体価格はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。

MPC6585 および MPC8530S コントローラ搭載機　生産終了

型式	RSD-SUNMAX-LT6040 MPC搭載機
外寸 [mm] 幅X奥行X高さ	1000 X 790 X 450
重量	本体重量65kg
レーザー形式	水冷 CO2レーザー管
レーザー出力	40W±10%
切断可能エリア [mm] 幅X奥行	600 X 400
彫刻可能エリア [mm] 幅X奥行	550 X 400
加工素材格納可能サイズ [mm] 幅X奥行X高さ	700 X 500 X 100
背面貫通時の素材最大サイズ [mm]	幅:470　　長さ:無限長厚み: 切断時･･･彫刻時･･･ 60(ハニカムテーブル) 30(切断テーブル) 80(彫刻テーブル)
彫刻速度 [mm/sec]	0.01 ～ 1200
切断速度 [mm/sec]	0.01 ～ 500
電源	AC100V～110V
最小分解能[mm]	0.01
最高解像度[dpi]	1016
位置決め精度[mm]	≦±0.05
最小成型文字	漢字で2mm、英数字で1mm角程度
インポート対応ファイルフォーマット	AI,PLT,DXF,DST,NC,BMP,DIB
プロッタ駆動方式	2相ステッピングモータ
メモリ搭載量 [MB]	128
レーザー管寿命[時間]	彫刻　約3000～5000 切断　約1000～2000 (平均値)
消費電力[W]	260W
力率[%]	76
気温[℃]	1 ～ 45
湿度[%]	5 ～ 95
制御用ソフトウェア	LaserCut 6.1J
制御用PCとの接続	USBケーブル・LANケーブル
加工テーブル昇降	手動
付属装置	テーブル昇降装置・ハニカムテーブル切断テーブル水冷ポンプ・エアーコンプレッサ排送風機・ダクト
付属品	電源ケーブル・USBケーブル USBメモリ(制御用ソフトウェア・マニュアル等) 工具・工具箱 LaserMarkingSystem
オプション	こちらを参照してください。
梱包用木箱外寸重量 (幅mmx奥行x高さ×木箱含)	1360 x 910 x 640 ×120キロ個体により±20mm 程度の誤差があります
価格(税別)	本体価格はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。

LT6040MPC対応の仕様書見本はこちら

LNC-LS240A コントローラ搭載機　生産終了

型式	RSD-SUNMAX-LT6040
外寸 [mm] 幅X奥行X高さ	1000 X 790 X 450
重量	本体重量65kg
レーザー形式	水冷 CO2レーザー管
レーザー出力	40W±10%
切断可能エリア [mm] 幅X奥行	600 X 400
彫刻可能エリア [mm] 幅X奥行	550 X 400
加工素材格納可能サイズ [mm] 幅X奥行X高さ	700 X 500 X 100
背面貫通時の素材最大サイズ [mm]	幅:470　　長さ:無限長　　　　厚み: 切断時　60(ハニカムテーブル) 　　　　　　　　　　30(切断テーブル) 　　　　　　彫刻時　80(彫刻テーブル)
彫刻速度 [mm/sec]	0.01 ～ 1200
切断速度 [mm/sec]	0.01 ～ 500
電源	AC100V～110V
最小分解能[mm]	0.01
最高解像度[dpi]	1000
位置決め精度[mm]	≦±0.05
最小成型文字	漢字で2mm、英数字で1mm角程度
インポート対応ファイルフォーマット	AI,PLT,DXF,DST,BMP,JPG,GIF
プロッタ駆動方式	2相ステッピングモータ
メモリ搭載量 [MB]	128
レーザー管寿命[時間]	彫刻　約3000～5000 切断　約1000～2000 (平均値)
消費電力[W]	260W
力率[%]	76
気温[℃]	1 ～ 45
湿度[%]	5 ～ 95
制御用ソフトウェア	LaserCut LT
制御用PCとの接続	USBケーブル
加工テーブル昇降	手動
付属装置	テーブル昇降装置・ハニカムテーブル切断テーブル水冷ポンプ・エアーコンプレッサ排送風機・ダクト
付属品	電源ケーブル・USBケーブル USBメモリ(制御用ソフトウェア・マニュアル等) 工具・工具箱 LaserMarkingSystem
オプション	こちらを参照してください。
価格(税別)	本体価格はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。

LT6040LNC-LS240A対応の仕様書見本はこちら

仕様は予告無く変更する場合があります。予めご了承願います。

■ 外部写真

■ オプション

名称	説明
マックスクリーンボー3	低価格で発売された加工時の匂いを取り除く集塵機です(RSD SUNMAXシリーズ共通オプション）
マックスクリーンボー2	加工時の臭いを完全にカットし、しかも屋外への排気は不要です。完全消臭タイプです(RSD SUNMAXシリーズ共通オプション)
自動水冷機 CW3000	自動水冷機です
自動水冷機 CW5200	冷却能力の高い水冷機です
CO2消火器	二酸化炭素ガスによる窒息消火のため汚損がなく、電気絶縁性に優れているため電気設備の消火に向いています。

■ 主な交換部品

名称	説明
反射鏡	交換用の反射鏡です
焦点レンズ(50mm)	交換用の焦点レンズです
焦点レンズ(100mm)	厚物切断用のオプション焦点レンズです
レーザー管	40Wレーザー管です

■ LT6040　装備品一覧

本体付属品　一覧

名称	個数
RSD-SUNMAX　機体本体　※「本体装備品一覧」参照	1台
工具箱　※「工具箱内一覧」参照	1個
エアーコンプレッサー	1台
エアーコンプレッサー用ホース	1本
水流ポンプ	1台
水流ポンプ用ホース	2本
シルバーダクト（φ100又はφ150）　※1	1本
ブルーダクト（φ100又はφ150、又はφ150-φ100異形ダクト。青・黒・グレーあり）　※1	1本
小型排送風機	1台
接地棒付きケーブル（約２m）	1本

本体装備品　一覧

名称	個数
レッドポインター　　※3	1個
ハニカムテーブル	1台
一体型切断テーブル	1台

工具箱内　一覧

名称	個数
機体扉用　鍵	2個
焦点合わせゲージ	1個
六角レンチ　　※2	1セット
プラスドライバー　または　マイナスドライバー	1本
本体用電源ケーブル	1本
レンズ・ミラー脱着工具	1個
光路合わせ治具　　※3	1個
リミットスイッチ	1個
脱脂綿、またはレンズ拭き用紙	1個
ヒューズ　　※3	2個
ダクト留め具	3個
レーザー出力異常判定ツール　　※3	1セット
テーブル昇降ハンドル	1個

※1　機種により異なる

※2　M3・M4・M5・M6　各1本

※3　機種・機体により無い場合あり

■ ダウンロード

RSD-SUNMAX-LT6040用のセットアップ一式は以下よりダウンロードできます

※ 搭載コントローラの種類によりセットアップファイルが異なりますので注意してください。
