ガス調整器・エア接続のご案内

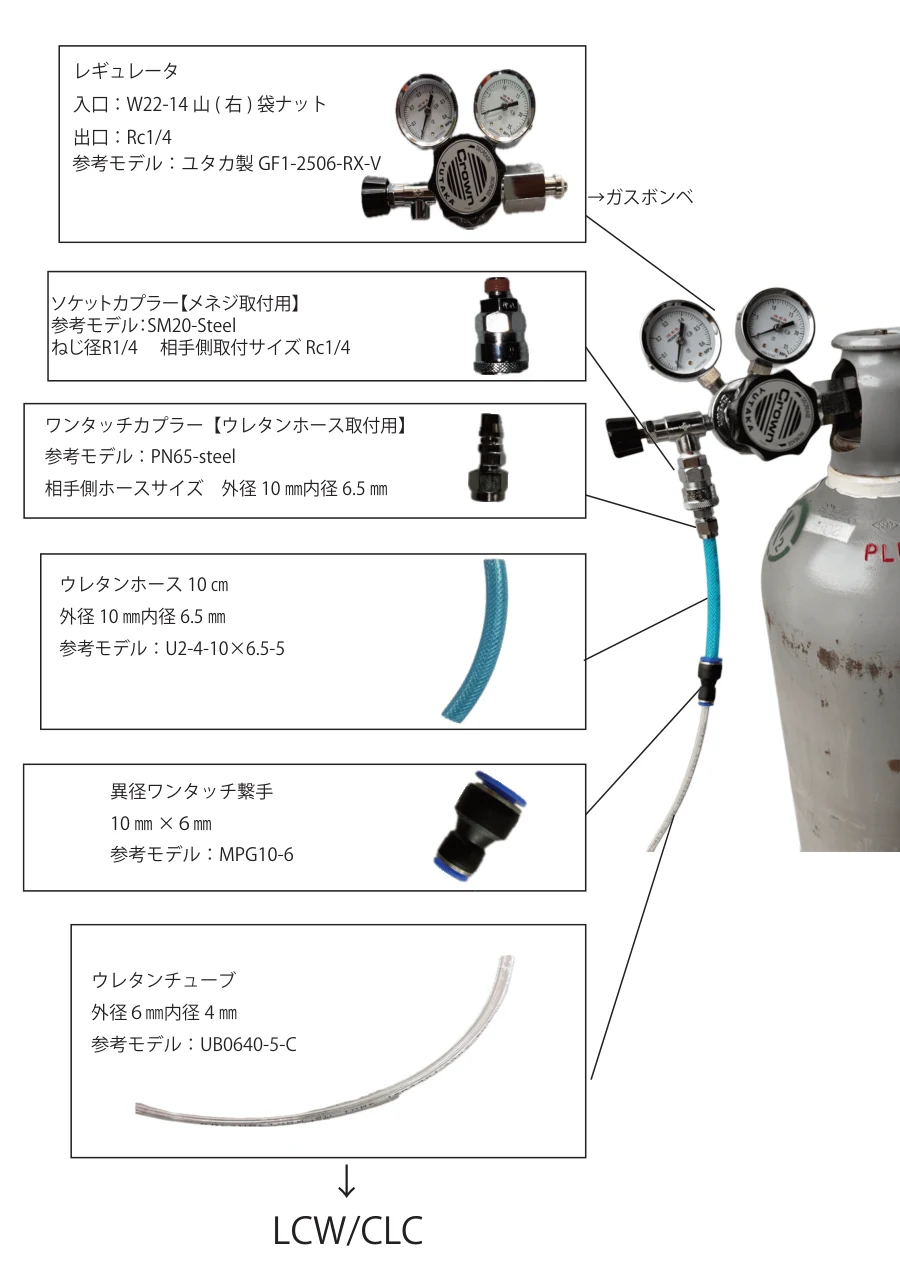

図エア接続図（ガスボンベ → 機体）

レギュレーターから機体（LCW/CLC）までの接続部品と順序です。クリックで拡大、印刷用PDFもダウンロードできます。

接続部品一覧（参考モデル）

本体付属 … 機械本体に付属します（�@�A以外）。　別売 … 本体には付属しません。ガスボンベ側の部品のため別途ご用意ください。

※ �B〜�Eはご購入時に機械本体へ付属します（紛失・劣化時の予備としてレーザー館で販売しています）。
※ 単品でも購入できます（いずれも税別・レーザー館）：ソケットカプラー 1,300円 ／ プラグナットカプラー 700円 ／ ホースニップル 450円。
※ ガスボンベ本体はお客様にてご用意ください。

写機体側の接続位置（実機写真）

ウレタンチューブ（外径6mm）の機体側の接続先です。機種により位置が異なります。

CLC（レーザー洗浄機）

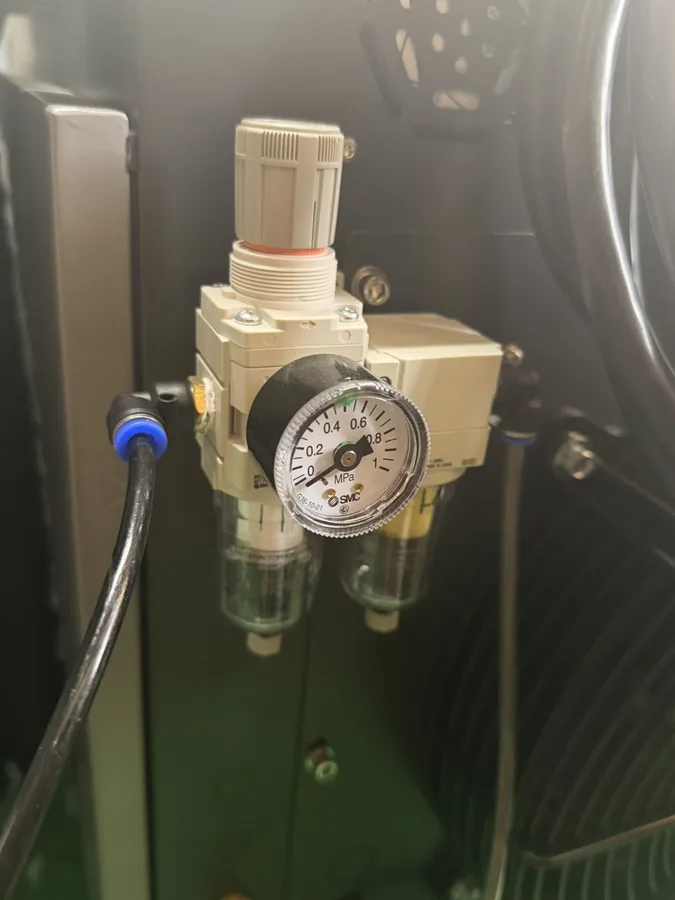

ウレタンチューブ（外径6mm）は、CLC本体のフィルタレギュレータ・ミストセパレータ（写真）に接続します。圧力計で供給圧を確認できます。

ユニット: SMC製 AC20D-02G-D（フィルタレギュレータ+ミストセパレータ）[メーカー商品詳細]
主な仕様: 管接続口径 Rc1/4 ／ 設定圧力 0.05〜0.85MPa ／ 丸形圧力計（リミットインジケータ付・G36-10-01）／ ドレンコック付・リリーフタイプ
CLCはエアー使用が前提のため、本ユニットは本体に標準付属しています。

LCW（レーザー溶接機）

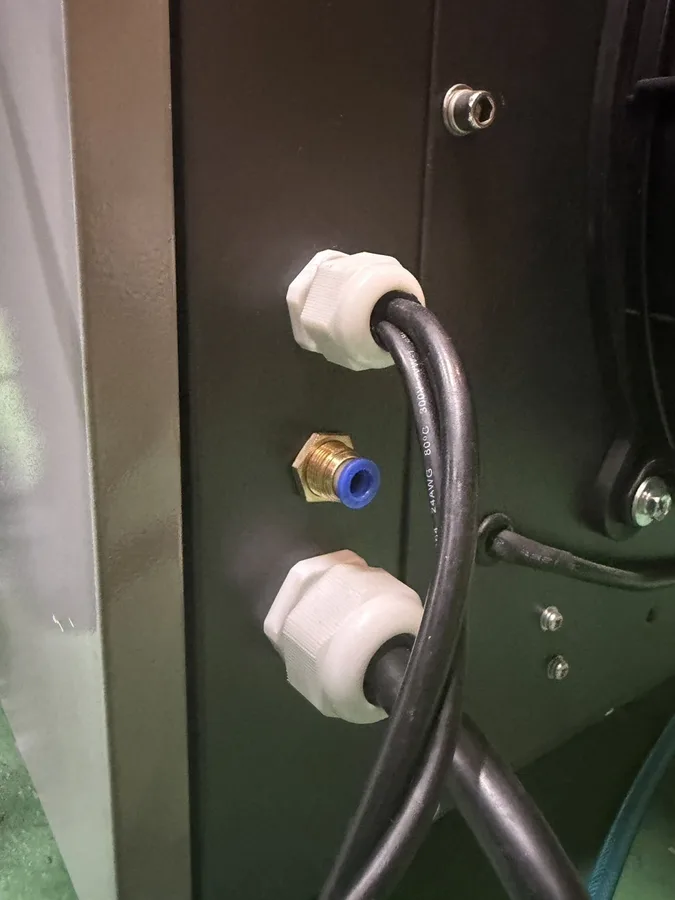

LCWは本体裏面にエアー差込口（ワンタッチ継手・写真中央）があります。ウレタンチューブ（外径6mm）を差し込んでください。

LCWはガス（窒素／アルゴン）使用が前提のため、フィルタレギュレータ・ミストセパレータは付属しません。

1レギュレーター（ガス調整器）の要件

• 二次側（出力）が 0.2〜0.6MPa の範囲で調整できるもの（参考モデル: ユタカ製 GF1-2506-RX-V）
• ボンベ取付口金に適合するもの
• ガス販売店にボンベ（窒素またはアルゴン）とセットでご依頼いただくのが確実です
• アルミ溶接を行う場合のみアルゴンを推奨いたします

2ご用意いただくカプラ一式

※弊社よりレギュレーターをご購入の場合は弊社が用意します。

• レギュレーターの出力側に「ワンタッチカプラー（ソケット）」を1個お取り付けください。取付ネジ: R1/4（レギュレーター出力口 Rc1/4 メネジへねじ込み）
• 市販のエア用ワンタッチカプラ（ハイカプラ等）のソケットで結構です。ねじ部はシールテープを施工してください
• ウレタンホース 外径10mm・内径6.5mm
• 異径ワンタッチ繋手 10mm×6mm（外径）

3CLC/PLC のエアーコンプレッサー規格（エアー運用時）

アシストにエアーを使用する場合は、下記の性能を満たすエアーコンプレッサーをご用意ください（クリーンエアー仕様必須・オイルフリー型が条件）。

• 空気圧: 0.4〜0.6MPa で連続供給できること（CLC はコンプレッサーの圧力制御範囲 0.6〜0.8MPa・0.4MPa未満では使用できません）
• 吐出量: 120 L/min 程度以上
• 水分・油分を含まないこと（切断: 窒素・酸素・エアー ／ サビ取り: 窒素・エアー）
• 潤滑方式: オイルフリー型であること（オイル式コンプレッサーは油のミストが油分フィルターを通り抜けるため使用できません。エアドライヤーと油分・水分除去フィルターを併用してください）
