レーザー加工機 RSD-SUNMAX-CLC は、ファイバーレーザー洗浄機(ケレン機)です。

■ RSD-SUNMAX-FL-CLC 洗浄機(ケレン機)

価格目安
オープン価格 (構成に合わせて個別お見積り)
※税別・搬入設置費別途。仕様・構成により変動します。お見積り・ご相談はこちら

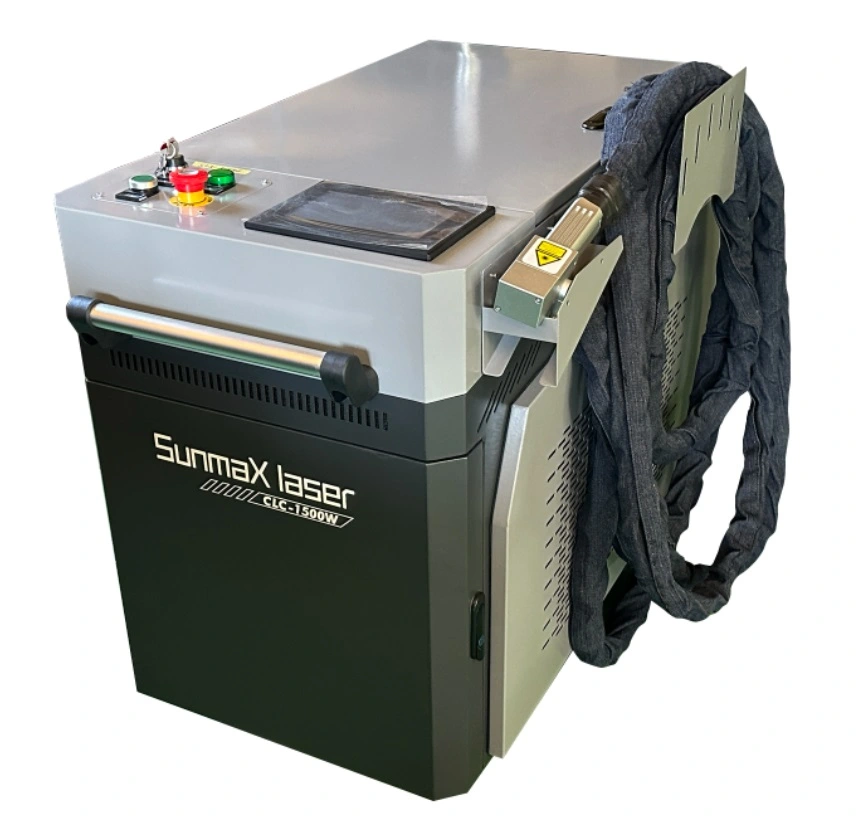

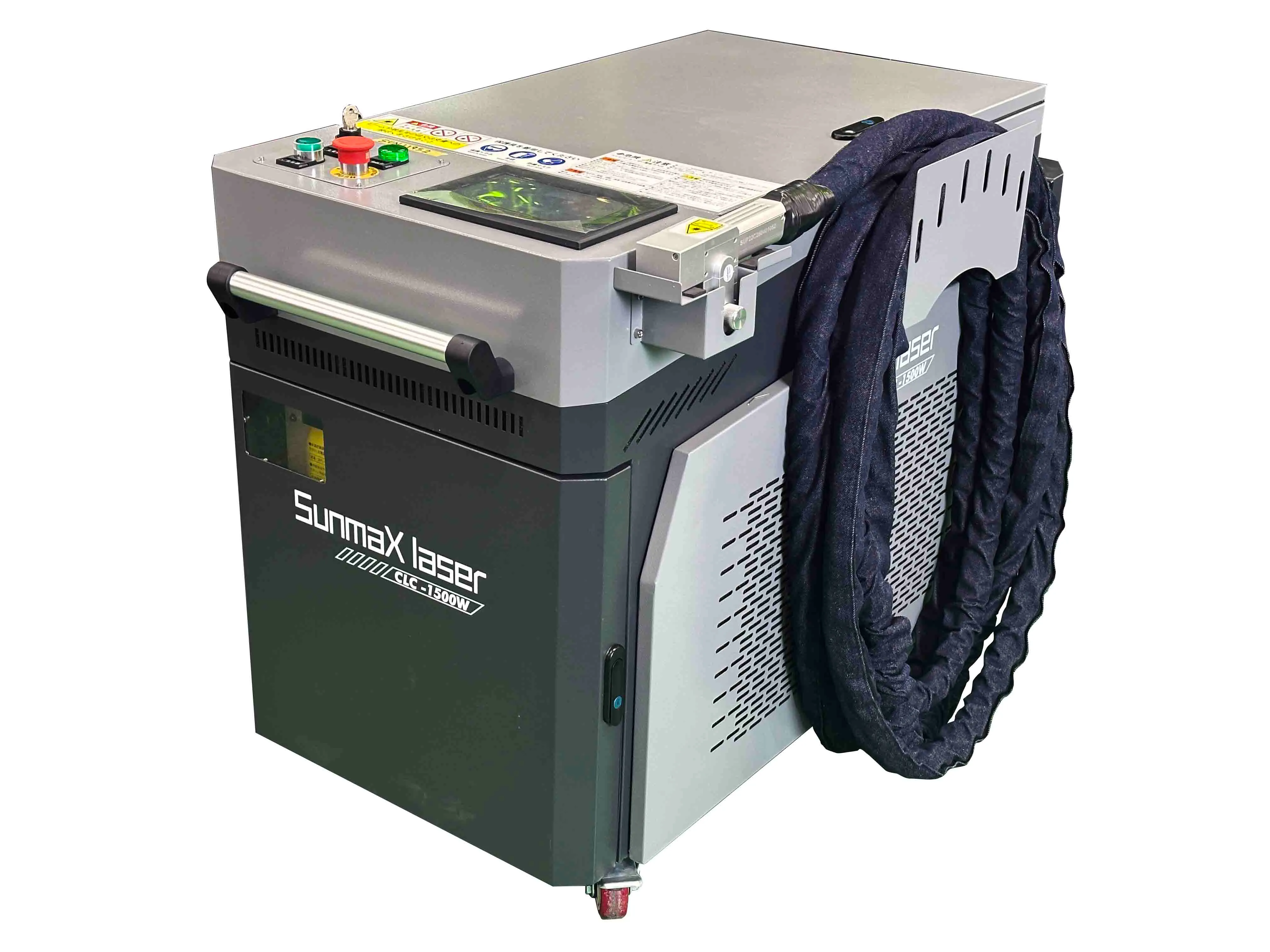

ファイバーレーザー洗浄機(ケレン機) RSD-SUNMAX-FL-CLC
RSD-SUNMAX-FL-CLC




製品名ファイバーレーザー洗浄機(連続発振)
型式 RSD-SUNMAX-FL-CLC
操作パネルの対応言語 日本語

英語・中国語・韓国語・スペイン語 etc...
必要設備 下記の性能を満たすエアーコンプレッサーをご用意ください。

・圧力制御範囲 : 0.6〜0.8[MPa](本機へのエアー圧 0.4〜0.6[MPa]。0.4MPa未満では使用できません)
・吐出量 : 120 [L/min]程度
・クリーンエアー仕様(オイルフリー型を推奨。オイル式は下記の条件付きで可。エアドライヤー・油分/水分除去フィルターは必須)
・上記条件で連続稼働が可能なもの

【参考機種】アネスト岩田製・オイルフリー・エアドライヤー内蔵
・CFP15CF-8.5D(レシプロ・1.5kW・吐出量 160[L/min])
・CFP22CF-8.5D(レシプロ・2.2kW・吐出量 260[L/min])
・SLP-15EFD(スクロール・1.5kW・吐出量 170[L/min]・低騒音)
※型式の末尾は M5=50Hz(東日本)/M6=60Hz(西日本)。油分/水分除去フィルターが付いていない場合は、配管に追加してください。

【必要なエアー品質】JIS B 8392-1:2012(ISO 8573-1:2010)クラス [2:5:2] 以上
・固形粒子:クラス2(0.01μm級のフィルターで除去)
・水分:クラス5(圧力下露点 +7℃以下)
・油分:クラス2(全油分 0.1mg/m3以下)

【必要な設備】本機に標準付属のフィルタレギュレータ+ミストセパレータ(SMC AC20D-02G-D)だけでは、上記の品質を満たせません。コンプレッサーと本機の間に、下記の2点を必ず設置してください。
�@ エアドライヤー(冷凍式・圧力下露点 +7℃以下の機種)
�A 0.01μm級の油分・水分除去フィルター(オートドレン付き)
配管の順番:コンプレッサー → エアタンク → �@エアドライヤー → �A油分・水分除去フィルター → 本機
※エアドライヤー内蔵のコンプレッサーをお使いの場合も、�Aのフィルターは必要です。

【�Aフィルターの参考機種】前田シェルサービス製「3in1マルチ・ドライフィルター」(製品ページ)
・0.01μm以上の固形粒子を除去、出口オイルミスト濃度 0.01mg/m3以下(ISO 8573-1 固形粒子・オイル 等級1対応)
・オートドレン内蔵、エレメント交換は工具不要
・T-103A-1000(Rc1/4・最大流量 300[L/min])
・T-105A-1000(Rc3/8・最大流量 750[L/min]・エレメント交換時期が分かる圧力計付き)
※エレメントは6〜10ヶ月(約1,000時間)ごとに交換してください。

【オイル式コンプレッサーの場合(条件付きで使用可)】
オイルフリー型を推奨しますが、下記の条件を満たす場合はオイル式もご使用いただけます。
・配管の順番:コンプレッサー → エアタンク → �@メインラインフィルター → �Aエアドライヤー(冷凍式・圧力下露点 +7℃以下) → �B0.01μm級の油分・水分除去フィルター → �C活性炭フィルター(推奨) → 本機
・�@はドライヤーを油から守るため、オイル式では必須です。�Cは油の蒸気・臭いを除去します(�Bの後ろに設置)。
・すべてのフィルターをオートドレン付きとし、ドレン・差圧の点検とエレメント交換を定期的に行ってください(オイル式は交換時期が早まります)。
・ドレンには油が含まれるため、そのまま排水せず適切に処理してください。
・導入直後は保護レンズの汚れをこまめに確認し、曇りや油染みが出た場合はすぐに使用を止めてフィルターを点検してください。

※コンプレッサーの種類(オイルフリー・オイル式)を問わず、エアーへの油分・水分の混入による保護レンズ・光学部品・レーザーガンの故障は、保証の対象外となります。
レーザー形式 ファイバーレーザー
CW発振器
波長 1080±5[nm]
レーザー出力[W] 1500/2000/3000w
レーザークラス クラス4
連続加工時間(定格時間) 制限なし

空冷式とは異なり、水冷式を採用している為、長時間の稼働でもレーザーが安定して照射が行えます。
ケレン種 1種、2種、3種
照射対象物 赤錆、白サビ、塗料、黒皮、コンクリート、油汚れ、タイルなど様々な素材へ照射可能
照射幅 1~300mm
機能 洗浄(サビ落・塗料剥離・焼け取りなど)
制御設定方法 タッチパネル式 操作パネル
付属品 保護レンズ・電源キー・光路調整用焦点レンズ・保護メガネ・エアホース・六角レンチ・レンズ清掃用綿棒・レンズクリーナー・光路調整用治具・ドア施錠キー・ブロアー・シールテープ・ビニールテープ ほか

付属品一覧(写真付きPDF)を見る
レーザーガンのケーブル長さ[m] 10m(機外9m)
オプションにて最大延長20m可能
レーザーガン重量 [kg] 0.8
電源(電圧/電流)(ご用意必要) 動力(三相200V)から2線取り出し
1500W:30A 単独ブレーカー必要 電線5.5sq
2000W:40Aまたは50A 単独ブレーカー必要 電線5.5sq

三相200v


「交流(AC)」ご導入にあたっての工事対応例
単相220V-240vを供給できる環境

※3000W:60A/三相(N線付き)380v 単独ブレーカー必要 電線8sq 3000Wのみトランス付
※3000W機は、ブレーカーから変圧器までを同梱のケーブル(4m)でつなぎ、変圧器から本体までは電線5m(基本)でつなぎます。4mより長くしたい場合は、ブレーカーから変圧器までのケーブル(600V CV 8sq・4芯)をご用意ください。
定格容量{KVA] 1500W機 : 7
2000W機 : 9.5
3000W機 : 13.3

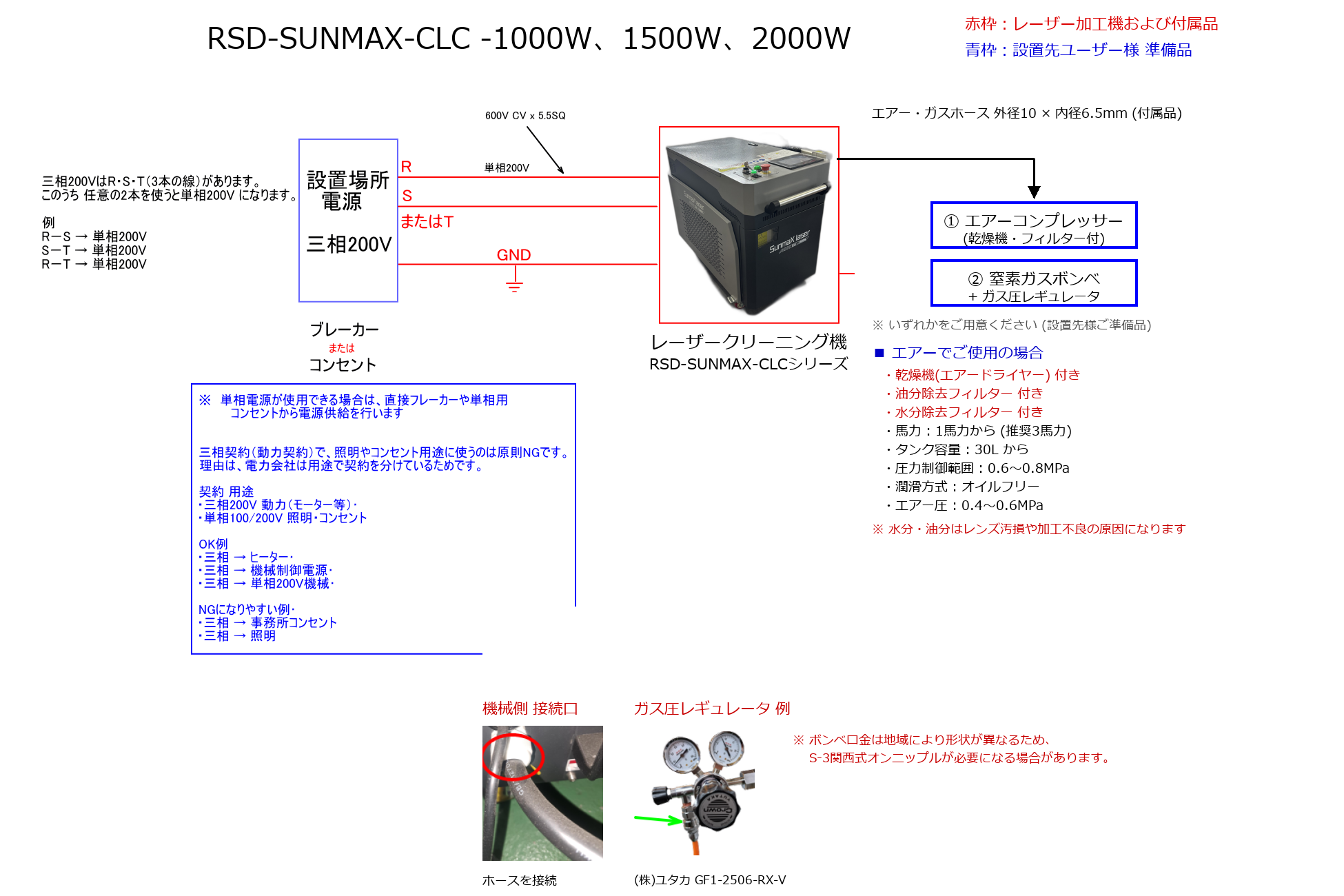

接続図 ・1000/1500/2000W

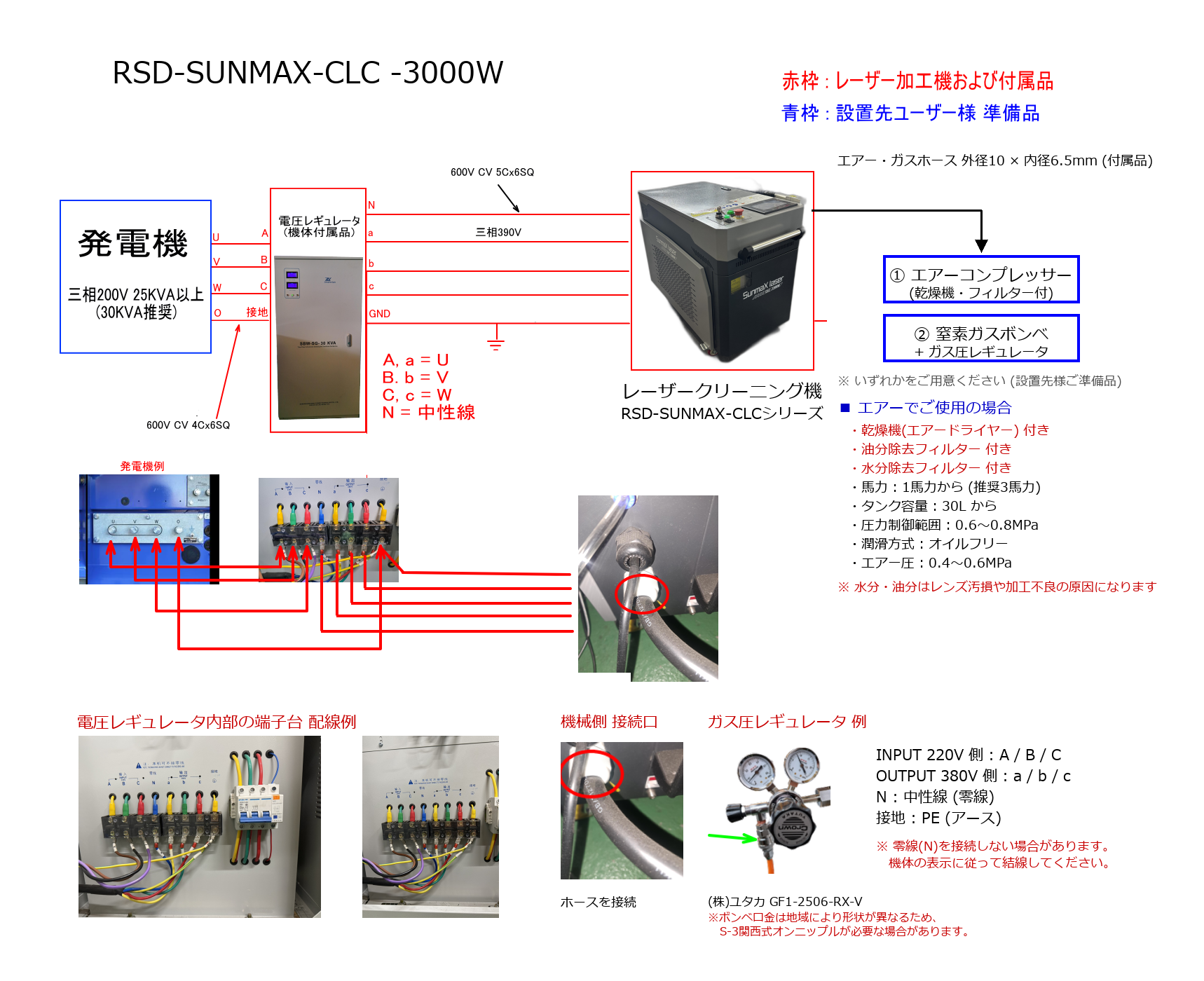

・3000W
実測 消費電力・電流・定格容量・力率など 1500W機
  加工時 待機時
消費電力[KW] 5.4 0.9
定格容量[KVA] 5.4 1.0
電流[A] 9.1 1.6
力率[%] 99 85
発電機の使用

発電機を使用して稼働する場合、以下の項目を満たす仕様の発電機を使用してください

上記「定格容量」よりも大きな容量があるもの

2000W以下機
単相3線式100/200V(50Hz)、110/220V(60Hz)
3000W機
三相(N線付き) 380V (50/60Hz)


1500W機 例)
定格容量 7KVA以上
単相/周波数 220v(60Hz) 200v(50Hz)
・製品例 1

アシストエアー・ガス(ご用意必要) エアー/窒素

※クリーンエアー仕様エアコンプレッサー必須(オイルフリー型推奨・オイル式は条件付きで可)
ガス圧:0.4~0.6mpa

※エアドライヤー・油分/水分除去フィルター必要
エアコンプレッサー規格(ご用意必要) 馬力:1馬力から(推奨3馬力)
タンク容量:30Lから
圧力制御範囲:0.6mpa~0.8mpa
潤滑方式:オイルフリー推奨(オイル式は条件付きで可)
冷却 自動水冷機内蔵
推奨環境温度 0〜40 [℃]
※0度以下になる場合はクーラント液を使用
作業環境湿度 < 70 [%]
ランニングコスト(1000W)

(洗浄加工を1時間連続して行った場合 : 実測値に準拠)

ランニングコストは、電気、エアーコンプレッサーの料金がかかります。

電気料金は地域・時期により異なります。
低圧電力プラン料金 を 1 kWh 20円で計算した場合、
1時間連続して洗浄を行った場合の電気料金は約33円になります(力率は計算していません)。

外寸 (幅X奥行X高さ) [mm] 536 x 1034 x 1017(1500W)
※パトランプ・取っ手・車輪を含む最大寸法(外形寸法図のとおり)
975 x 625 x 800(2000/3000W)
本体重量 [kg] 130
設置場所の広さ 本体外寸と加工用の作業台のスペースを含め、前後左右にそれぞれ最低1.5m以上の空きスペースが必要です


▶ ガス調整器・エア接続の詳細ご案内はこちら
保証期間 洗浄機本体:1年間
販売開始 2025年 6月
価格(税別) 納期・本体価格・仕様はこちらよりお問い合せ下さい。

※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。
注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。


当該機は溶接機ではないため、一般社団法人 日本溶接協会が発行する「中小企業等経営強化法の経営力向上設備等及び先端設備等に係る生産性向上要件証明書」の発行はできません。



他社製品との比較

FL-CLC N社 S社
レーザー出力 1500/200/3000 2000 800/2000
出力方式 CW(連続波) CW CW
レーザー波長 [nm] 1064 1064 1064
スキャン幅[mm] 1〜110 〜約150
(カスタム時)
記載なし
ファイバー
ケーブル長[m]
約9〜10 約10 記載なし
スポット径[mm] 約0.1〜0.6
(出力・焦点レンズ
で可変)
約0.2
(標準ヘッド、レンズ
により変更可)
約0.3〜0.6
(レンズ切替)
冷却方式 水冷
(チラー内蔵)
水冷
(チラー別途)
空冷(チラー不要)
ヘッド重量 軽量タイプ 1.2〜2.5 kg 約3.2 kg
電源 AC100V/AC200V
(機種依存)
AC200V AC100V/AC200V
(機種依存)
最大消費電力 約1kW 約2.5〜3kW 約1.5〜3kW
本体重量 約130kg 約180kg 約40kg〜
(構成依存)
目安作業速度[m2/h] ≤30 ※1 高出力帯用途 軽作業〜高速処理
(構成依存)
レーザークラス クラス4 クラス4 クラス4

※ 各社発行のカタログのスペック欄に基づく。

※ 本比較表における溶接板厚、作業性、品質評価は、複合要素に基づく一般的な目安であり、実際の加工条件により変動する。

※1 作業速度(m2/h)は対象物(サビ/塗膜/油膜)、照射幅、出力設定、作業姿勢等で大きく変動するため参考値(目安)。




■ 特徴

ファイバーレーザー溶接機、RSD-SUNMAX-FL-CLCは、ハンドヘルド式のファイバーレーザー洗浄機(ケレン機)です。金属やセラミックを含むさまざまな材料の洗浄に使用されます。油、ほこり、錆、塗料、電解質などの汚染物質を除去するために、高度に集光されて光線を使用しています。

レーザー光を表面に付着している錆や塗料などに当てことで除去できます。原理としてはレーザー光の熱により蒸発させて吹き飛ばす動作を瞬間的に行っています。サンダーやサンドブラストでの錆、塗料除去には時間も手間もかかってしまいます、レーザークリーニングでは一瞬で錆の除去、塗料除去、黒皮除去、焼け取りが簡単にできてしまいます!
溶接同様にスイング機能が使え最大で300mmまでビーム幅を設定できます。赤サビ、白サビ、塗膜、汚れなどの除去が可能。
ファイバーレーザー溶接機 サンプル加工

写真:サージタンクの白サビ除去後の写真
ファイバーレーザー溶接機 サンプル加工







■ 導入時の講習について

導入には、弊社担当スタッフより一日にわたり講習を行います(導入条件により講習時間や内容が変動します)
操作講習メンテナンス安全教育すべて含む時間…3時間・設置時間…30分
※ユーザーによって時間は前後します。 ファイバーレーザー溶接機 RSD-SUNMAX-FL-LCW

■ エアー・ガスに関するよくある質問

洗浄に窒素ガスは必須ですか?エアーコンプレッサーで代用できますか?
洗浄作業にもアシストガスは必須でございます。窒素ガスのほか、エアーコンプレッサーでもご使用いただけます。
ただしエアーをご使用の場合は、クリーンエアー仕様が必須条件となります。
  • エアコンプレッサー:1馬力以上(推奨3馬力)/タンク容量30L以上
  • 潤滑方式:オイルフリー推奨(オイル式は、メインラインフィルター・エアドライヤー・0.01μm級フィルター等の設置を条件に使用可。詳しくは仕様表の「必要設備」をご覧ください)
  • 圧力制御範囲:0.6〜0.8MPa(ガス圧 0.4〜0.6MPa)
  • エアドライヤー、および油分・水分除去フィルターが必要です
【重要】エアーが汚れているとどうなりますか?フィルターは本当に必要ですか?
オイルミストがレーザーガン内部に入りますと、最悪の場合、レーザーガンの全交換となり高額な修理費用が発生いたします。

エアドライヤーや油分・水分除去フィルターは消耗品です。性能が低下したまま使用を続けますと、オイルミストや水分がエアーに混入します。下記の順に被害が進行しますので、フィルターの定期的な点検・交換をお願いいたします。
  • 保護レンズが汚れ、交換頻度が増える(ランニングコスト増)
  • 内部の光学部品(焦点レンズ等)まで汚損が及ぶ
  • レーザーガン内部に達すると、ガンの全交換が必要になる場合があります
特に塗装業のお客様は、工場のエアーに微量のオイルミストが含まれることがございます。エアドライヤーをご使用の場合でも、油分・水分除去フィルターは必ず併せて設置してください。
エアーの接続口はどのような形状ですか?
エアー出口の最終端を 1/4カプラ(メス) にしてご用意ください。本機のホースを接続いたします。
窒素ガスボンベは何本必要ですか?
窒素ガスボンベ 7000L × 1本をご用意ください。ガス販売店とご契約いただければ、通常は翌日に配達されます。
ボンベに接続するレギュレーター(調整器)もあわせてご用意が必要です。
窒素ボンベとレギュレーターの接続ネジは、どの形状ですか?(ガス販売店に何と伝えればよいですか)
国内で一般に流通している標準の工業用窒素ボンベに、そのまま接続できます。特別なご指定は不要です。
ガス販売店様には「標準の窒素 7,000L ボンベ」とご注文ください。

接続部の規格(ご参考)
  • ボンベ側(バルブ出口):W22-14山 右ねじ(雄ねじ)=国内標準の窒素・酸素用口金
  • レギュレーター側(入口):W22-14山 右ねじ 袋ナット(雌ねじ)
  • レギュレーター出口:Rc1/4 / 二次側 0.2〜0.6MPa 調整可
可燃性ガス用の左ねじボンベは接続できません。窒素は右ねじの標準品をご用意ください。

■ 電源の接続に関するよくある質問

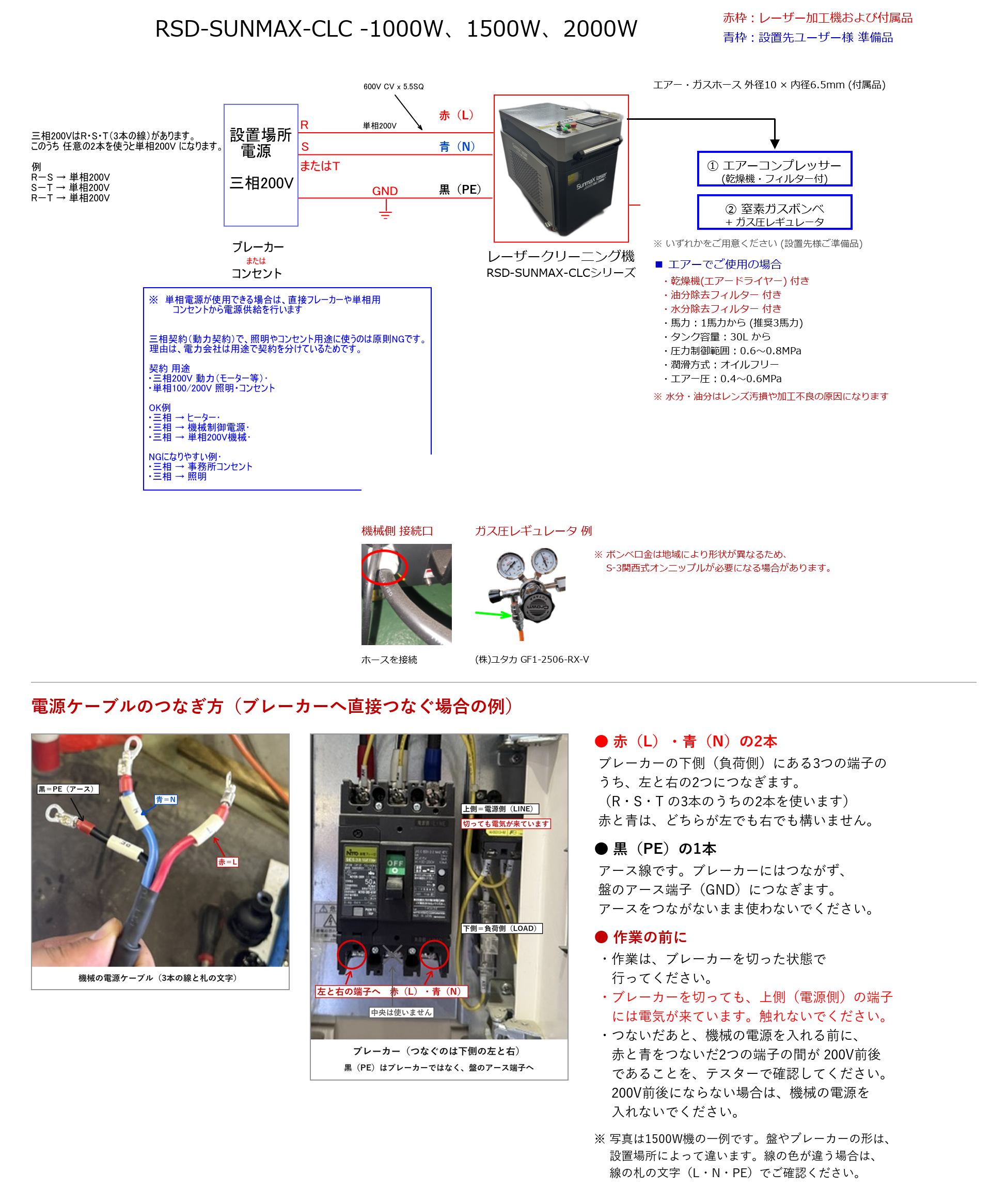

電源ケーブル(赤・青・黒の3本)は、ブレーカーのどこにつなぎますか?
ブレーカーの下側(負荷側・LOAD)の端子につなぎます。1000W・1500W・2000W機は、動力(三相200V)から2線取り出しで動きます。
  • 赤(L)と青(N)の2本:下側にある3つの端子のうち、左と右の2つにつなぎます。赤と青は、どちらが左でも右でも構いません。中央の端子は使いません。
  • 黒(PE)の1本:アース線です。ブレーカーにはつながず、盤のアース端子(接地端子)につなぎます。アースをつながないまま使わないでください。

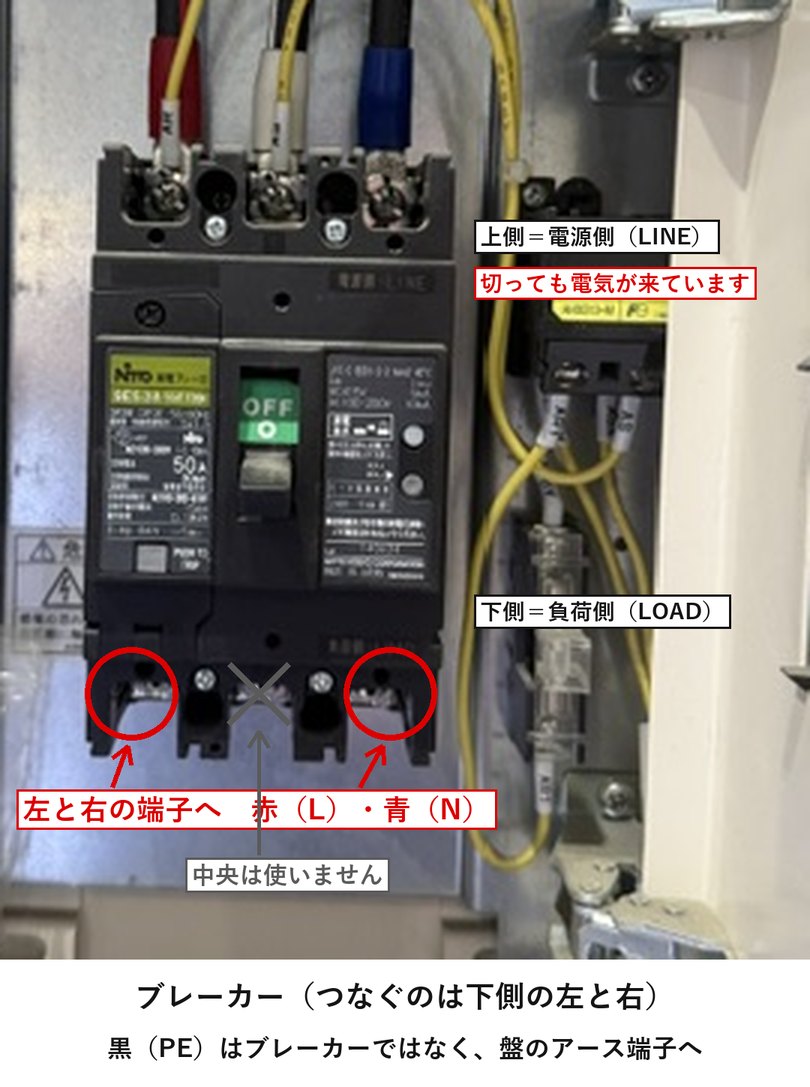

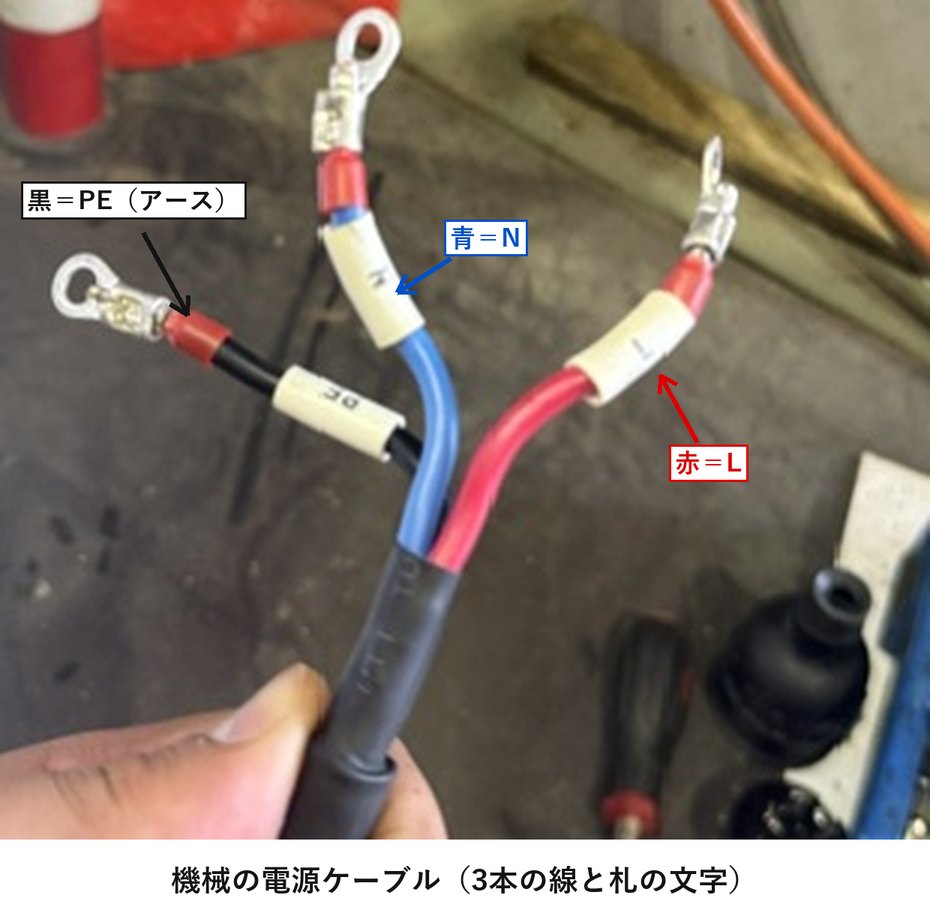

レーザー洗浄機 CLC の電源ケーブル。赤=L、青=N、黒=PE(アース)ブレーカーの下側(負荷側)の左と右の端子に赤(L)と青(N)をつなぐ
動力(三相200V)の盤の3本の線(R・S・T)のうち2本を取り出して使います(接続図)。線の色は機械によって違う場合がありますので、線に付いている札の文字(L・N・PE)でご確認ください。

作業の前に
  • 作業は、ブレーカーを切った状態で行ってください。ブレーカーを切っても、上側(電源側)の端子には電気が来ています。上側の端子や線には触れないでください。
  • 接続後、機械の電源を入れる前に、赤と青をつないだ2つの端子の間が200V前後であることを、テスターでご確認ください。200V前後にならない場合は、機械の電源を入れずにお問い合わせください。
  • 電源の目安は、1500W機=動力(三相200V)から2線取り出し 30A、2000W機=動力(三相200V)から2線取り出し 40Aまたは50Aです(いずれも単独ブレーカー・電線5.5sq)。ブレーカーの容量と電線の太さが合っているかを、ご確認ください。
  • 3000W機は三相の電源を使うため、つなぎ方が違います(3000W機の接続図)。
※ 写真は1500W機の一例です。盤やブレーカーの形は、設置場所によって違います。

■ CLC 装備品一覧

工具箱内 一覧

名称 個数
USBメモリー(取説・設定表・レンズ清掃方法など) 1個
保護レンズ 3個
六角レンチ 1個
保護ガラス 1個
エアパイプ 1個(3m)
変換ヘッド 1個
ツールボックス 1個
レンズクリーナー 1個
綿棒 1個
保護メガネ 1個
シールテープ 1個
ビニールテープ 1個







CO2レーザー (RD/GS/RS/LT)
FLマーキング (FL30/50/UV/MOPA)
FL切断機 (FL1325L/FL3015CNR等)
FL溶接機 (CLC洗浄機/PLC溶接機)
シリーズ別 作業事例集・技術資料
取扱説明書全文検索に統合




部品と一緒に「お見積りカート」へ

ご希望の出力を選んでカートに入れ、消耗品・オプション部品と一緒にまとめてお見積もりできます。
本体価格はお見積り(要見積)/部品は表示価格で、1通の御見積書をお作りします。

カート投入後、レーザー館(部品ショップ)で消耗品・部品を追加 → カートからまとめてお見積もりへ

ガス・エアーのランニングについて(CLC)

CLCはクリーンエアー(エアーコンプレッサー)での運用が標準のため、窒素ボンベは基本的に不要です。ランニングコストは電気代とコンプレッサーの運転費のみで、ガス購入費がかからないのがレーザー洗浄機の利点です。

エアー・ガス圧の適正値は0.4〜0.75MPa(取扱説明書記載値)。エアーは油分・水分の除去が必須です(コンプレッサーはオイルフリー型を推奨・オイル式は条件付きで可。フィルタレギュレータ+ミストセパレータ標準付属。コンプレッサー側にエアドライヤーと油分・水分除去フィルターを併用し、エアー品質 JIS B 8392-1 [2:5:2] 以上としてください)。

窒素での洗浄も可能ですが、洗浄は溶接よりも高いガス圧(0.4MPa以上)を使うため、ボンベ窒素は消費が早くコスト高になります。コスト面からクリーンエアー運用をおすすめします。

消耗品(レンズ類)の交換目安

レンズ類は消耗品です。使用時間による一律の交換周期は設けておらず、「状態」で判断して交換します(取扱説明書準拠)。寿命は加工素材・使い方により大きく変わります。

レンズを長持ちさせるポイント(取扱説明書より)

消耗品のご購入は レーザー館(部品ショップ) からどうぞ。
