■ RSD-SUNMAX-FLGKS12036T3

RSD-SUNMAX-FLGKS12036T3

RSD-SUNMAX-FLGKS12036T3 3Dファイバーレーザーカッティングマシン

型式 RSD-SUNMAX-FLGKS12036T3
外寸[mm] 24000 x 8500 x 3600

※ 設置に必要な床面積は自動装填装置の種類によって変化します。
自動装填装置
(オートローダー・アンローダー)
ローディング-フリップレート方式
または
ロード・アンロード共有方式
レーザー形式 ファイバーレーザー
(IPG or Raycus社製発振器)
ファイバーレーザーの高反射素材対応について
保持機構 3 チャンク
波長 1090[nm]
ホールド径 サイズ [mm]
円筒Φ30〜360
角筒 □30〜350
レーザー出力[W] 3kW 〜 12kW
加工素材最長格納サイズ 12500
X軸移動幅 [mm] 425
Y軸移動幅 [mm] 12500
Z軸移動幅 [mm] 750
単管送り 可能
最大ブランキング長 6500mm / 9500mm / 12500mm
回転角度 360度
最高回転速度[r/min] 60
X・Y軸 位置決め精度[mm] ±0.03
最高移動速度(無負荷時) 60 m/min
X・Y軸 最大加速度[m/min] 0.5 G
加工素材の最大重量 1200Kg
加工速度 [m/min]

例) 1500W機で窒素を使用して、t=6.0 ステンレスを切断する場合の最高速度

0.9
電源 AC380V/50Hz・60Hz
制御用ソフトウェア Cypcut 5000A
フォロー(倣いセンサー) 自動キャリブレーションあり
レーザーヘッド RAYTOOLS BD04K
サーボモーター INOVANCE
ギアとラック Apex(台湾)/ YYC(台湾)
レデューサー Motoreducer
ガイドレール Hiwin(台湾)
電子部品 CHNT
水冷機 Hanli(中国)
制御用パソコン HP
オートフォーカス

加工時に、動的に焦点距離を調整する機能が標準で装備されています。H鋼、U鋼、L鋼の切断も可能です。

設置場所の広さ 本体外寸に対して、前後左右にそれぞれ最低1.5m以上の空きスペースが必要です
排送風機・集塵機

機体には屋外排気用の排送風機が付属します。

オプションで屋内排気が可能なFLシリーズ用集塵機TODC-4LまたはTODC-6Lを設置できます。


※ 排送風機はファンにより加工で発生した煙をダクトを通して屋外に排気します。
オプションの集塵機はフィルターにより粉塵を除去したうえで、クリーンエアーを屋内排気します。

アシストガス(必要設備) アシストガスはご用意していただく必要があります

・窒素(ステンレス・アルミニウムなど)
・酸素(炭素鋼)

※ 要求加工品質によっては、クリーンエアーも使用可能

※ 要休加工品質によっては、炭素鋼に窒素、ステンレス等に酸素を使用することも可能
ガス調整器(必要設備)

調整器はご用意していただく必要があります

・調整器は3[MPa]程度までの出力調整に対応している機種を用意してください。
・調整機の出力側には、外径10mm、内径7.5mmのホース(PA6)を接続します。

<調整器の例>
@ ユタカ FR4L-4-5A6B-2RF4TF-V
A ヤマト産業 YR-5062S-R-1101-2221
B ハンシン HY-50S

<ワンタッチカプラ例>
@Aの場合 (RC1/4 出力 ※ 他の形状も選択可)
ソケットカプラー (メネジ取付用)
プラグナットカプラー(ウレタンホース取付用)

Bの場合 (M16 P1.5 おねじ 出力)
異径ニップル(M16 -> R1/4)
ハイカプラ ソケット(オネジ取付用)
プラグナットカプラー(ウレタンホース取付用)

※ 地域・ボンベの出力口の形状によっては、「関西式オンニップル」が必要になる場合があります

価格(税別) 納期・本体価格・仕様はこちらよりお問い合せ下さい。

※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。
販売開始日 2023年 4月
オプション ・レーザー発振器はRaycusが標準装備となります。アルミニウムなど高反射素材を加工する場合はオプションでIPGに変更が可能です。
・半自動設置及び取り出し機能(半自動ローディング・アンローディング)をオプションで追加できます。



注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。



■ FLGKS12036T3の特徴

大型のパイプの加工が可能で、最大サイズは12500mm、最大付加重量は1200kgです。加工素材の自動装填・取り出し機能と、3点支持方式により様々な加工が可能になります。

搬出ラック

搬出ラック

搬出ラック

搬出ラック

搬出ラック

搬出ラック

搬出ラック

搬出ラック

搬出ラック

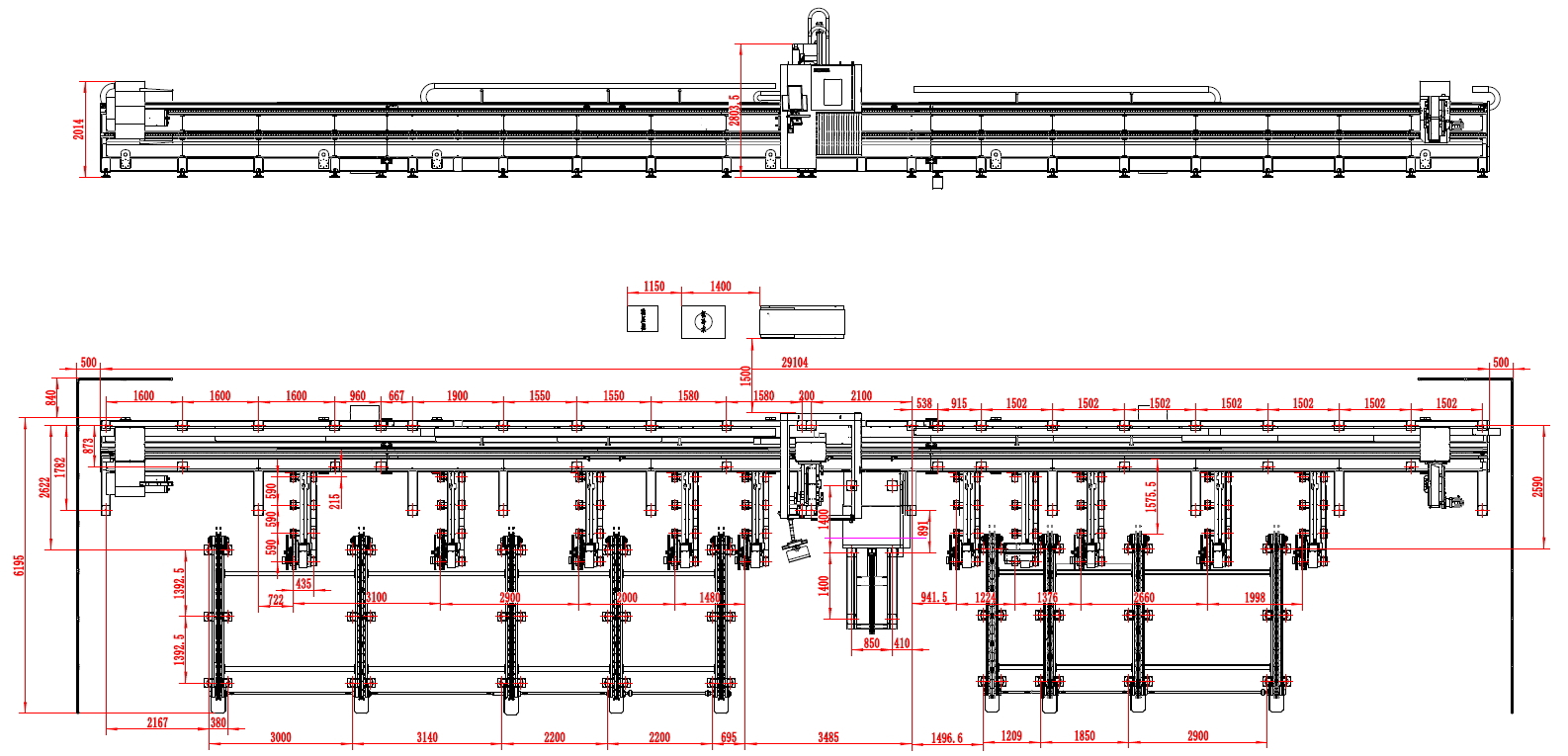

■ 機体寸法図

搬出ラック

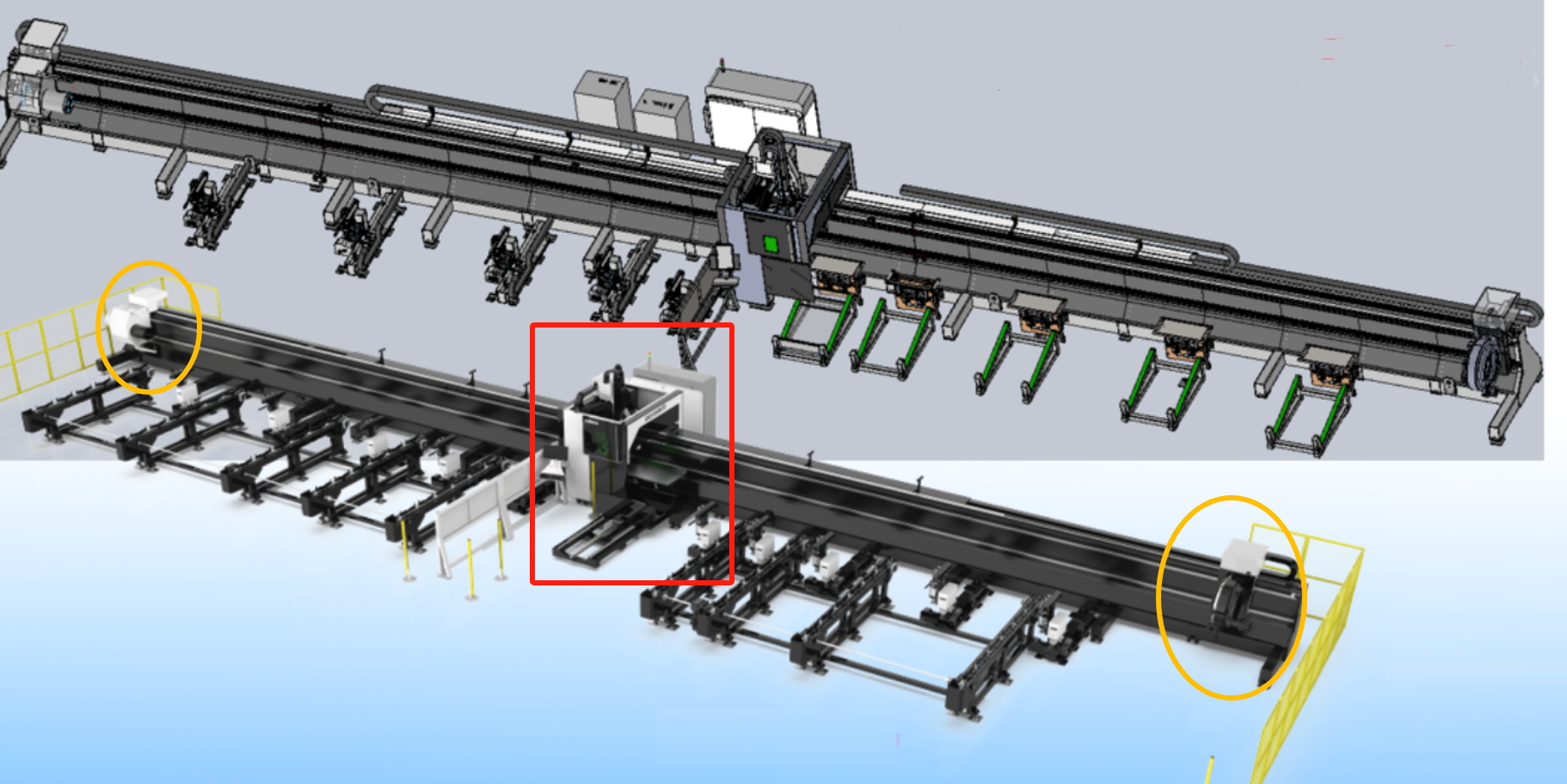

■ 全体概観図

搬出ラック




■ 消耗品


消耗品名 価格 (税込)
3D シングル噴射ノズル 1.0 3,410円
3D シングル噴射ノズル 1.2 3,410円
3D シングル噴射ノズル 1.5 3,410円
3D シングル噴射ノズル 2.0 3,410円
3D シングル噴射ノズル 2.5 3,410円
3D シングル噴射ノズル 3.0 3,410円
3D シングル噴射ノズル 3.5 3,410円
3D シングル噴射ノズル 4.0 3,410円
3D ダブル噴射ノズル 1.0 4,070円
3D ダブル噴射ノズル 1.2 4,070円
3D ダブル噴射ノズル 1.5 4,070円
3D ダブル噴射ノズル 2.0 4,070円
3D ダブル噴射ノズル 2.5 4,070円
3D ダブル噴射ノズル 3.0 4,070円
3D ダブル噴射ノズル 3.5 4,070円
3D ダブル噴射ノズル 4.0 4,070円
セラミックリング 10,120円
TRA ノズル コネクターアセンブリ 290,400円
コリメーション保護レンズ 38,280円
保護レンズ 5,280円
TTW線 3,960円


※ 価格は予告なく変更する場合があります。



■ 加工サンプル


搬出ラック









旧モデル
