■ SUNMAX-FL3015C

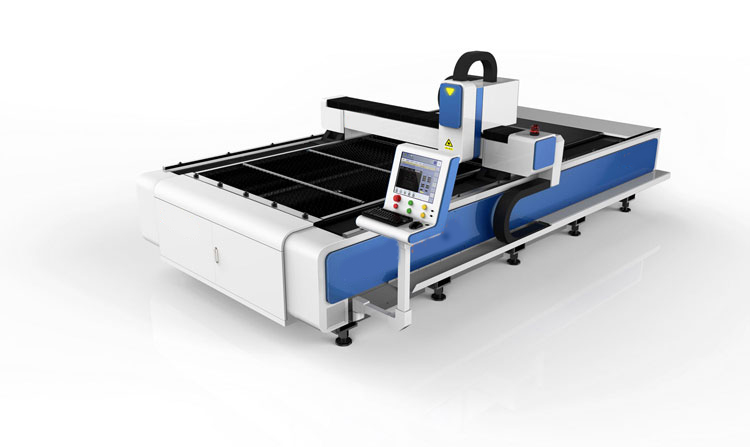

SUNMAX-FL3015C

SUNMAX-FL3015C

型式 SUNMAX-FL3015C
外寸 [mm] 4600 X 2450 X 1750
重量 5000kg
レーザー形式 ファイバーレーザー(IPG または Raycus 社製発振器)
レーザー出力 (IPG社製) 500 / 700 / 1000 / 2000 W
レーザー出力 (Raycus社製) 200 / 300 / 500 / 750 / 1000 / 2000 W
加工エリア [mm] 3000 X 1500
ワークエリアサイズ
[X x Y x Z mm]
3025 x 1525 x 100
最高速度 [m/min] 100
最高加速度 [G] 1
電源 AC220V/50Hz/60Hz/60A
位置決め精度[mm] ±0.05
プロッタ駆動方式 サーボモータ+ラック
制御用ソフトウェア CypOne
消費電力[W] < 10KW (< 12KW-1 KW)
デュアルラックギア ドイツ YYC
スピード減速機 フランス Motovario
モーター(X) 日本 Yaskawa 850w
モーター(Y) 日本 Yaskawa 850w*2
モーター(Z) 日本 Panasonic 400
エレクトリックコンポネット 日本 SMC
その他 回転加工機が使用できます。
価格(税別) 納期・本体価格・仕様はこちらよりお問い合せ下さい。

※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。



注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。



・自動水冷機
焦点レンズ等、レーザーヘッドを冷却します。
大流量、低騒音のステンレス製循環ポンプを使用し、タンク、パイプも錆びない素材を使用して、安定した水圧、長寿命を実現した自動水冷機です。

付属の自動水冷機についてはこちらを参照して下さい。
・ファイバーレーザーコントローラーBCS100
閉ループ制御方式を採用した高性能制御装置です。
独自のイーサネット通信(TCP / IPプロトコル)インターフェイスを備えており、高さの自動トラッキング、セグメントピアス、プログレッシブピアス、エッジシーク、飛び越し、リフトアップの高さの任意設定など、CypCutで多くの機能を簡単に実現できます。

※ BSC100の操作パネルについては、仕様により、搭載/非搭載の場合があります。

取扱説明書のダウンロード
※ パスワードがかかっています。
