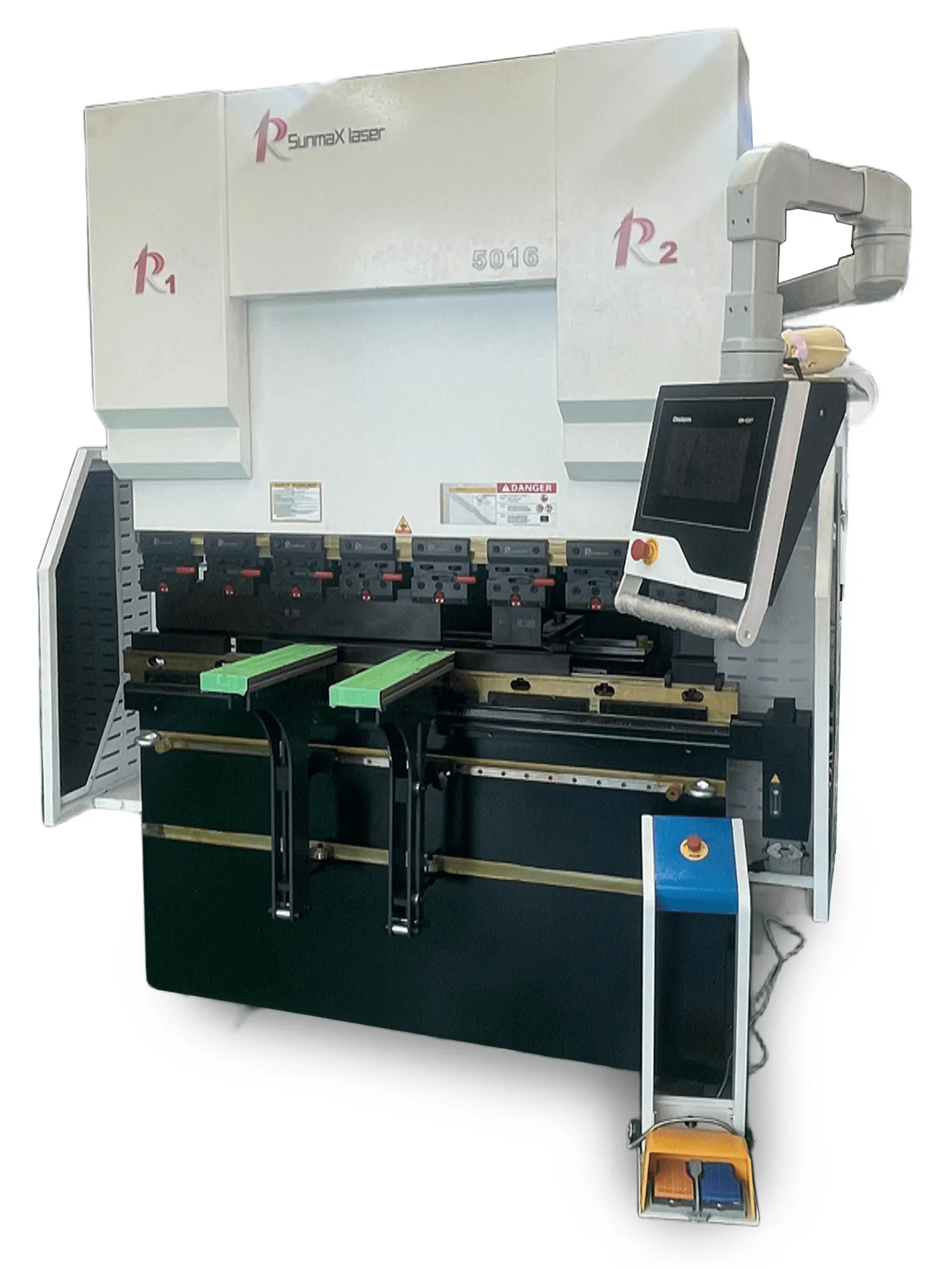

■ RSD-SUNMAX-5016
RSD-SUNMAX-5016
ベンディングマシン（曲げ加工機）
| 型式 | RSD-SUNMAX-5016 |
|---|---|
| 重量 | 3000kg |
| 最大曲げ力 | 500kN |
| 有効曲げ長さ | 1600mm |
| サイドフレームの間隔 | 1200mm |
| のど厚 | 250mm |
| シリンダ最大ストローク | 160mm |
| ワークテーブルと 上部スライダー間の最大間隔 |
460mm |
| 最大降下速度 | 180mm/s |
| 加工速度 | 0-10mm/s |
| 戻り速度 | 160mm/s |
| メインモーター出力 | 4kW |
| 外寸(WxHxD) | 2000x2200x1480mm |
| 全長角度精度 | ±30'(1度＝60') |
| 全長真直度 | ±0.15mm |
| 全長曲げ寸法 | ±0.15mm |
| X軸速度 | 400mm/s |
| X軸繰り返し位置決め精度 | ±0.02mm |
| X軸精度 | ±0.02mm |
| R軸速度 | 200mm/s |
| R軸繰り返し位置決め精度 | ±0.05mm |
| R軸精度 | ±0.05mm |
| 設置場所の広さ | 本体外寸に対して、前後左右にそれぞれ最低1.5m以上の空きスペースが必要です |
| 価格(税別) |
納期・本体価格・仕様はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。 |
■ 5016の特徴
●制御オペレーティングシステムは、10.1インチ高解像度ディスプレイを搭載し、曲げ加工材の長さを自動計算します。
●レーザーシングルポイントセーフティライトスクリーンをオプションで付帯可能。先端部より下の領域では、送信端と受信端にそれぞれ一対のレーザー光が形成され、レーザー光による曲げ長さ方向の検出領域が生成されます。
オペレーターの安全を確保し、本来の作業効率を確保します。
●Inovance製モーターをオプションで搭載できます。高精度、耐久性、低騒音などの特性を備え、オンデマンドのオイル供給効果的な省エネ。
●オペレータの労働力を向上させ、作業コストと人件費を削減します。
■ 加工サンプル
