■ UVレーザーマーキング RSD-SUNMAX-UVZH

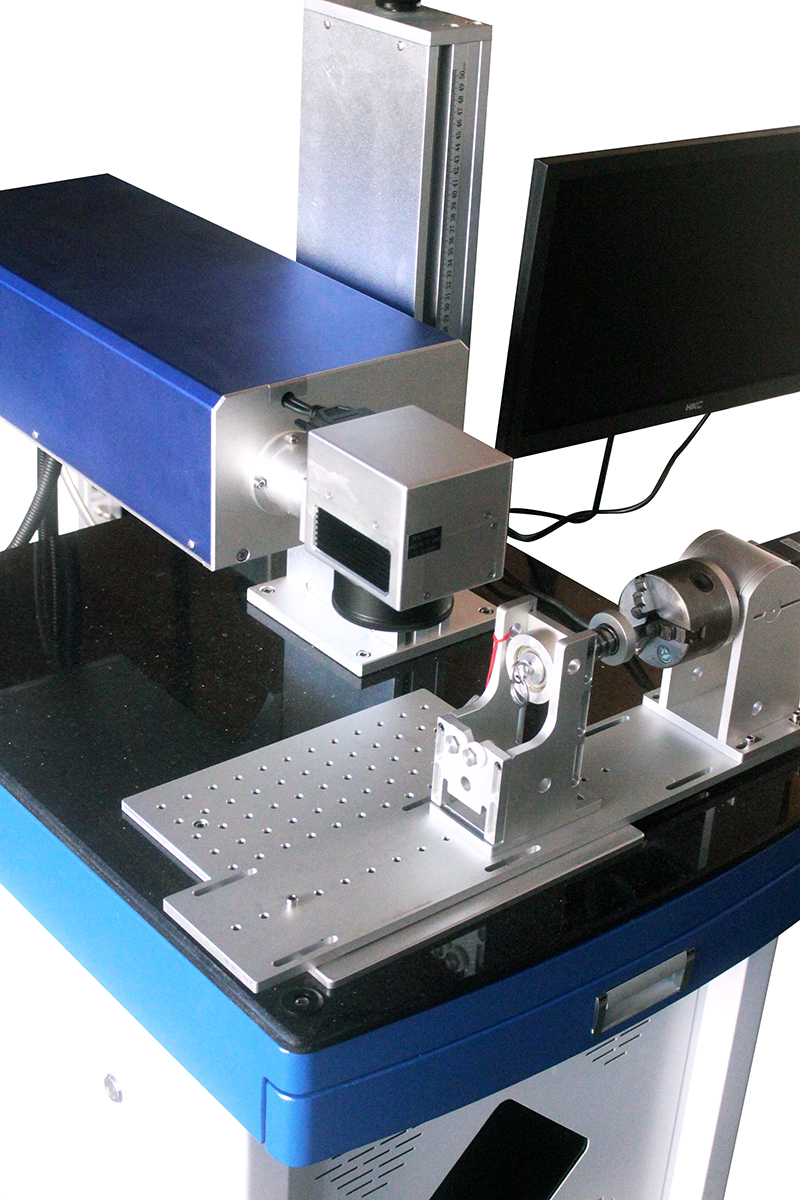

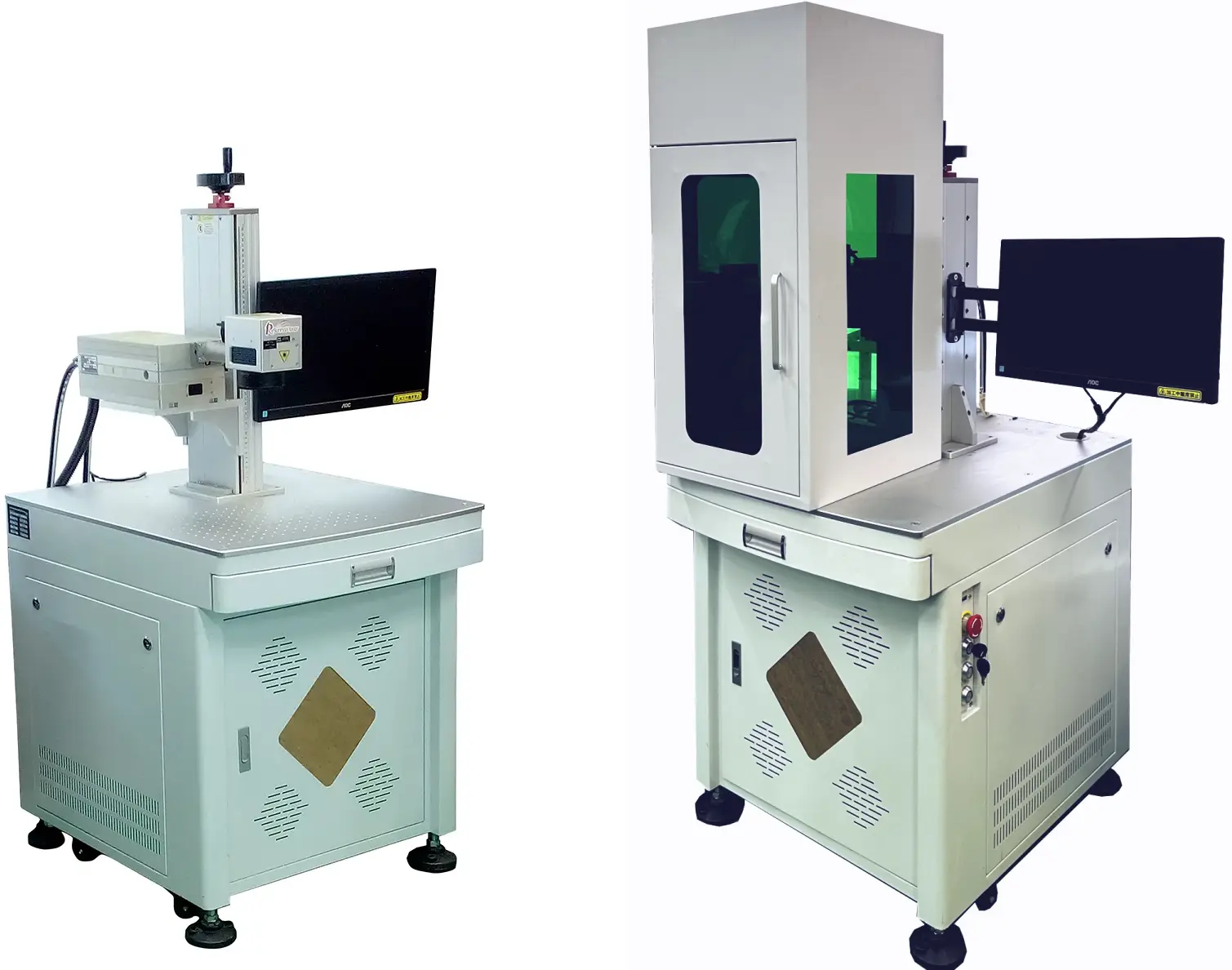

RSD-SUNMAX-UVZH

RSD-SUNMAX-UVZH

繊細に、スピーディーに。 高性能UVレーザー加工

型式 RSD-SUNMAX-UVZH
標準マーキングエリア 140mm×140mm
加工可能素材高さ 250mm
レーザー形式 UVレーザー
冷却方式 水冷
レーザー出力 3 5 10 15 20 25[w]
波長 355[nm]
パルス幅 20 [ns]
最小線幅 0.01 [mm]
最小文字サイズ 0.1英語 漢字1 [mm]
加工位置精度 ±0.01 [mm]
最高マーキング速度 7000 [mm/s]
搭載オペレーティングシステム Windows10 OR 11 日本語版※1
制御用ソフトウェア EzCad2J
サポートされている
アウトラインデータ形式
PLT、DXF、AI、DST
サポートされている
画像ファイル形式
Jpeg、Jpg、Gif、Tga、Png、Tiff、Tif
付属装置 水冷機、回転加工機、変圧器、フットスイッチ
電源電圧 AC100 [V]
消費電力 待機時 : 420 [W]
加工時 : 420 [W]
水冷機ファン稼働時 : 700 [W]

自動水冷機の電源は、本体から供給されます
力率 待機時 : 88 [%]
加工時 : 88 [%]
水冷機ファン稼働時 : 95 [%]
外寸 [mm] 幅980(含 ディスプレイ展開)
奥行1500(含 コネクタ・水パイプ接続)
高さ1600
重量 [Kg] 170
オプション
  • ワークエリアを300×300mmへ拡張
  • ダブルレッドポインタ―
  • オートフォーカス
  • 消臭集塵機
詳しくはこちらを参照してください。
梱包用木箱外寸
(幅 x 奥行 x 高さ)
850×1170×1570
個体により±50程度の誤差があります
※木枠下のゲタ(90o)を含んだ高さ
価格(税別) 納期・本体価格・仕様はこちらよりお問合せ下さい

※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。



注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。


※1 Windows7 が搭載されている既出荷機につきましては、Windows10へのアップグレードは
   できません。専用機の為ネット接続禁止です。
   Windows10 で出荷機は、WindowsUpdateは行なえません。禁止です。


■ 特徴

RSD-SUNMAX-UVZHはいままで不可能だった水晶彫刻が可能です。また水晶以外にも幅広い素材を加工できます。高速のレーザー加工が可能で、通常の加工なら数秒以内に完了します。マーキング範囲は100o角です。コンパクト卓上式なので、オフィスにも設置することができ、メンテナンスもほとんど必要ありません。


■ レーザースポットについて

焦点距離が210mmの機体の場合、被写界深度及びレーザースポット径は以下のようになります。

スポット径の解説画像

機体によって焦点距離が異なるため、被写界深度及びスポット径については差異は生じます。

スポット径は出力上の理論値であり、実際の加工結果のサイズは素材によって異なります。



■ 付属装置

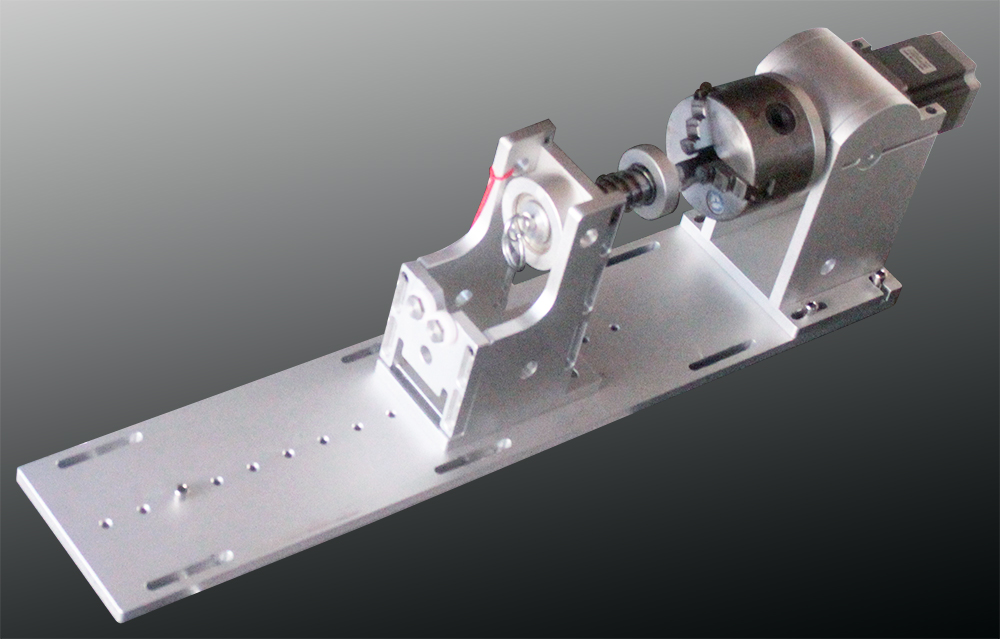

回転加工機
RSD-SUNMAX-UVZH option

付属の回転加工機は内爪、外爪ともφ25〜80の加工素材に対応します。

回転加工機スクロールチャック寸法

ただし、外爪を使用して、加工素材を内側に挟み込む場合は、φ3程度以上の細さのものを固定できます。

               回転加工機スクロールチャック寸法

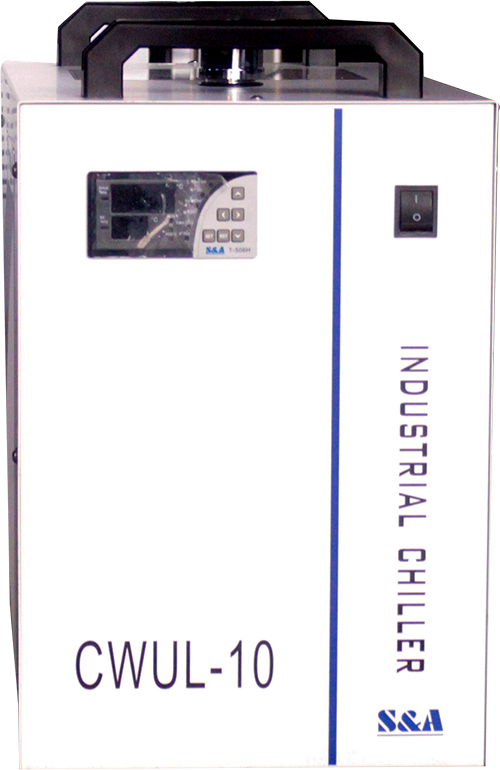

水冷機

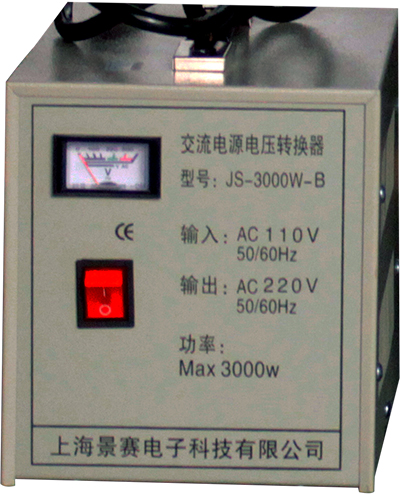

変圧器
RSD-SUNMAX-UVZH option
RSD-SUNMAX-UVZH option

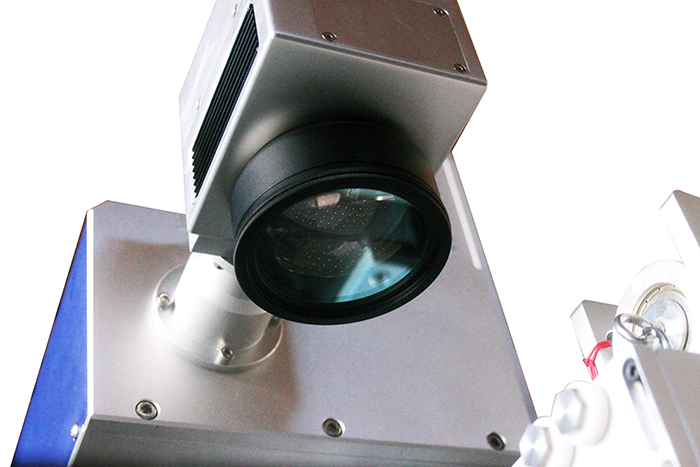

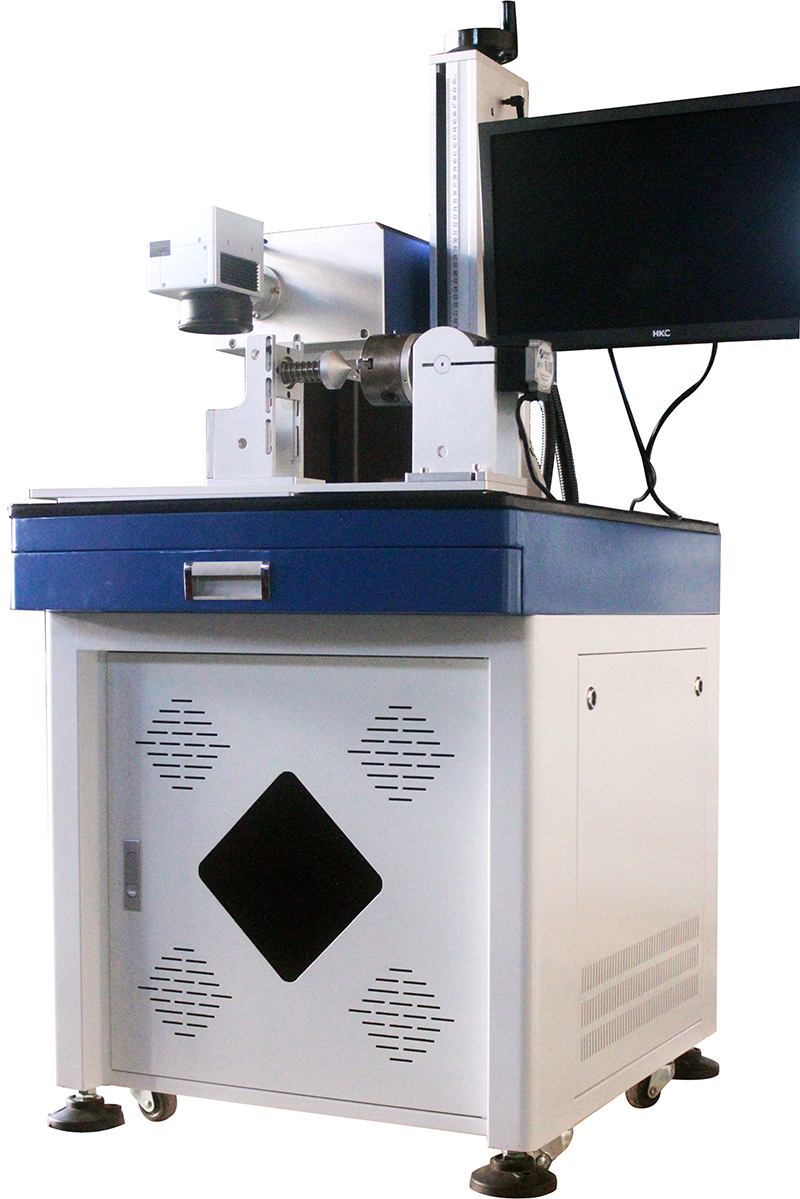

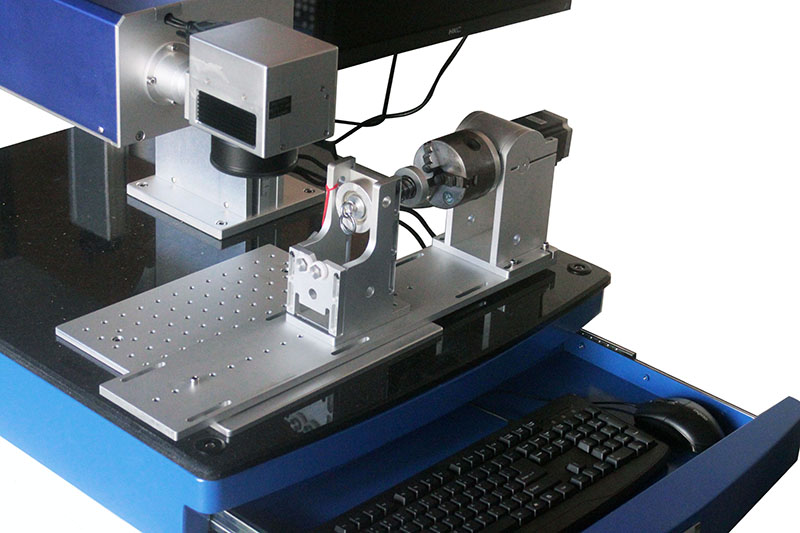

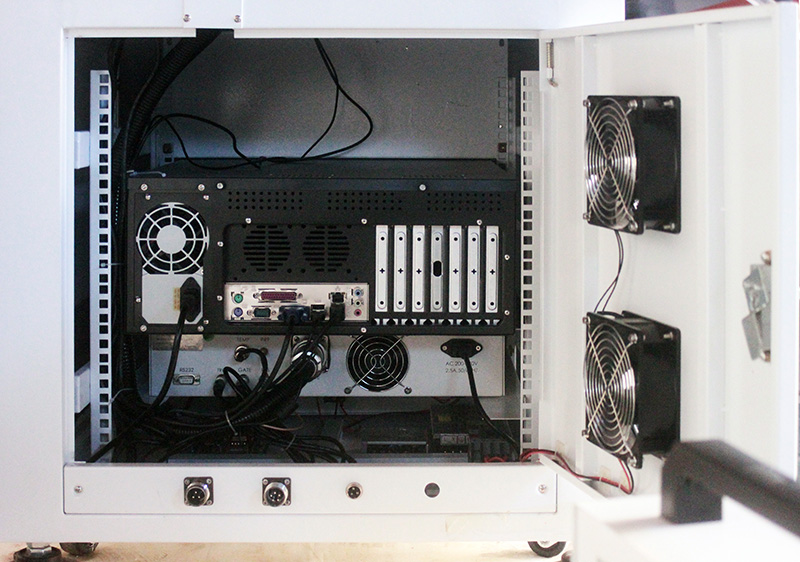

■ 外部写真

RSD-SUNMAX-UVZH
RSD-SUNMAX-UVZH
RSD-SUNMAX-UVZH
RSD-SUNMAX-UVZH
RSD-SUNMAX-UVZH


■ オプション

UVZHにはオートフォーカス・ダブルレッドポインタをオプションで付帯できます。また、標準170×170mmのワークエリアをオプションで300×300mmに拡張が可能です。

消臭集塵機 マックスクリーンボー2 写真はFL30に設置したマックスクリーンボー2

UVZHとマックスクリーンボー2

屋内利用時のUVZHに消臭集塵機・マックスクリーンボー2を設置することで、加工時のイヤな「におい」や、加工による粉塵などを軽減させます。消臭集塵機の吸引口をなるべく加工箇所に近づけ、尚かつレーザー光の妨げにならないようにセッティングします。

UVZHとマックスクリーンボー2

■ 加工サンプル動画







その他、加工動画を公開中です。
≫RSD SUNMAX-LASER YouTube≪
