CO2レーザー彫刻機 RDシリーズ (印鑑・ゴム印・アクリル対応)

RDシリーズ

RSD-SUNMAX-RD レーザー加工機ラインナップ

レーザー出力値・彫刻エリアのサイズ・付加機能により機種をラインナップしています。

CO2レーザー加工設定計算機 －機種・素材・条件から切断・彫刻スピードの目安を自動計算できます。

価格目安

130万円～ (税別)

※税別・搬入設置費別途。仕様・構成により変動します。お見積り・ご相談はこちら

1ラインナップ

全機種、位置決め用カメラが搭載できます。カメラ搭載機は型番末尾に「-C」が付加されます（例：RD4030 → RD4030-C）。
位置決めカメラ搭載機は、ワークエリアのY軸方向の加工エリアが40mm短くなります。

型式	ワークエリア X × Y [mm]	レーザー出力 [W]
RSD-SUNMAX-RD4030	400 × 300	50
RSD-SUNMAX-RD7050 RD7050RF（空冷）	700 × 500	60 / 80 30 / 60（空冷）
RSD-SUNMAX-RD9060	900 × 600	80
RSD-SUNMAX-RD1290	1200 × 900	80

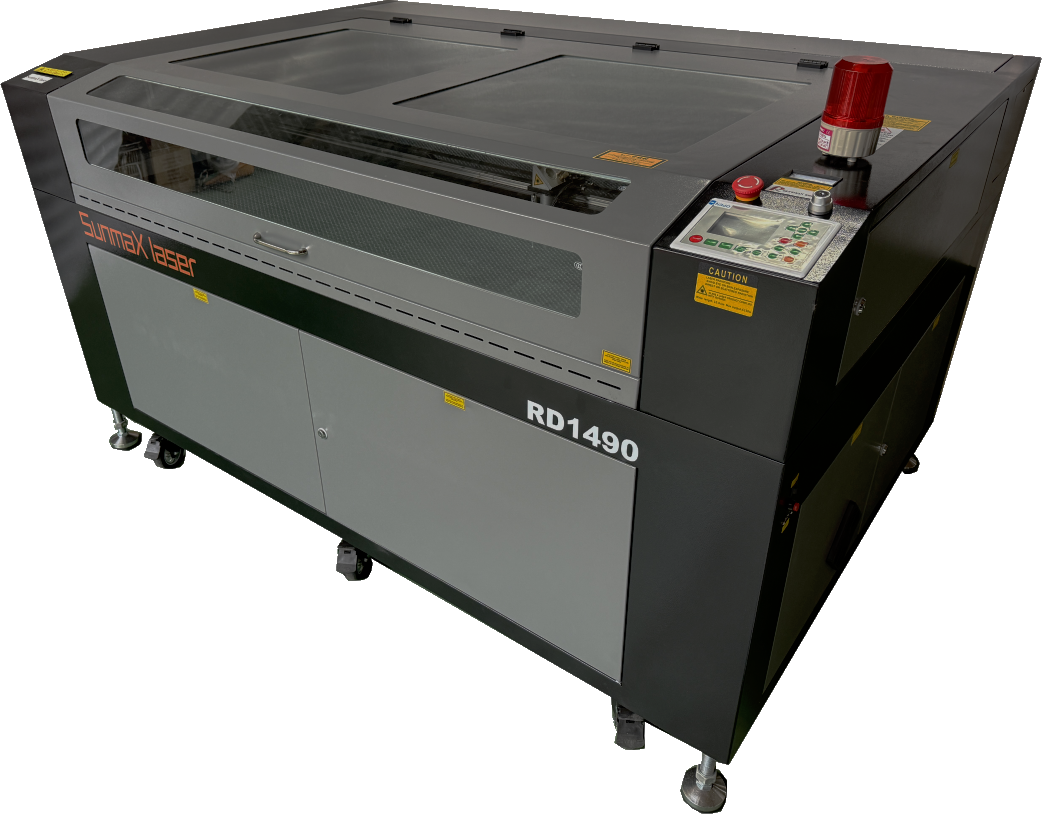

RSD-SUNMAX-RD1490	1400 × 900	150
RSD-SUNMAX-RD1812	1800 × 1200	150

オープンタイプ（RSD-SUNMAX-RD1325D / 1332D）はこちら

2RSD-SUNMAX-RDシリーズの主な仕様比較

型式	RD4030	RD7050 RD7050RF	RD9060	RD1290	RD1490	RD1812
ワークエリア [mm]	400×300	700×500	900×600	1200×900	1400×900	1800×1200
レーザー形式	水冷 CO2管	水冷CO2管空冷CO2発振機	水冷 CO2レーザー管
出力 [W]	50	60/80 30/60	80		150
駆動方式	３相ステッピングモータ
コントローラ	RDC6442S-B
制御ソフト	RDWorksV8 ※ Lightburn に対応しています
電源	AC100V～110V
外寸幅×奥行 [mm]	1260×710	1460×910 1160×910	1360×1010	1720×1310	1920×1310	2320×1610
外寸高さ [mm]	1210
重量 [kg]	約90	約210 約200	約250	約300	約350	約500
特殊機能	カメラ搭載可（オプション）

3RSD-SUNMAX-RD シリーズ共通付属装置

RSD-SUNMAX-RDには下記付属装置が含まれています。

レッド・ポインター　レーザーの照射スポットを赤色光で指し示し、位置決めを容易にします。
オートフォーカス　ワークテーブルを自動で上下させ、焦点合わせを行います。
テーブル昇降装置　様々な厚みの素材の加工に対応するため、電動でワークテーブルの高さを変化させます。
切断テーブル　切断加工用のテーブルです。レーザーの照り返しによる損傷を低減します。
バキュームハニカムテーブル　蜂巣状の吸気ワークテーブルです。加工素材の吸着や加工時の粉塵・破片の除去が可能です。
自動水冷却機　レーザー管の水冷に使用します。水温管理機能により、レーザー出力を安定させます。（RD7050RFを除く）
エアーコンプレッサ　レーザー照射スポットにエアーを吹き付け、消炎を行います。
排送風機　機体内のエアーを排風します。
ダクト　ハニカムテーブルと排送風機をつなぎます。

4RDシリーズ　装備品一覧

本体付属品　一覧

名称	個数
RSD-SUNMAX　機体本体　※「本体装備品一覧」参照	1台
USBフラッシュメモリ　※「USBフラッシュメモリ内一覧」参照	1個
工具箱　※「工具箱内一覧」参照	1個
サイレン灯	1個
エアーコンプレッサー	1台
エアーコンプレッサー用ホース	1本
自動水冷機	1台（除 RD7050RF）
自動水冷機用ホース	2本（除 RD7050RF）
自動水冷機用電源ケーブル	1本（除 RD7050RF）
シルバーダクト（φ100又はφ150）　※1	1本
ブルーダクト（φ100又はφ150、又はφ150-φ100異形ダクト。青・黒・グレーあり）　※1	1本
排送風機	1台
排送風機用電源ケーブル	1本
接地棒付きケーブル（約２m）	1本

本体装備品　一覧

名称	個数
レッドポインター	1個
オートフォーカス	1個
自動昇降テーブル	1台
ハニカムテーブル	1台
切断テーブル	1セット

USBメモリ内　一覧

名称
制御用ソフトウェア RDWorksV8　セットアップ
取扱説明書・ユーザーマニュアル
技術資料
作業事例集
デザイン図案集

工具箱内　一覧

名称	個数
運転キー	1個
機体扉用　鍵	2個
焦点合わせゲージ	1個
六角レンチ　※2	1セット
プラスドライバー　または　マイナスドライバー	1本
本体用電源ケーブル	1本
レンズ脱着工具	1個
ミラー脱着工具	1個
光路合わせ治具　※3	1個
リミットスイッチ	1個
脱脂綿、またはレンズ拭き用紙	1個
ダクト留め具	3個
レーザー出力異常判定ツール　※3	1セット（除 RD7050RF）

※1　機種により異なる
※2　M3・M4・M5・M6　各1本
※3　機種・機体により無い場合あり

名称	説明
３爪式回転加工機	円筒形の加工素材を回転させることにより、全周に彫刻・切り抜き加工を行うことが可能になります。加工素材を固定するので、軽いものでもセットできます。
ローラー式回転加工機	円筒形の加工素材を回転させることにより、全周に彫刻・切り抜き加工を行うことが可能になります。固定しないので、型くずれしやすいものにも使用できます。
CO2消火器	二酸化炭素ガスによる窒息消火のため汚損がなく、電気絶縁性に優れているため電気設備の消火に向いています。
反射鏡	交換用の反射鏡です。
焦点レンズ（50mm）	交換用の焦点レンズです。
焦点レンズ（63.5mm）	交換用の焦点レンズです。
焦点レンズ（100mm）	厚物切断用のオプション焦点レンズです。
マックスクリーンボー２	加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです（RSD SUNMAXシリーズ共通オプション）。
マックスクリーンボー３	低価格で発売された加工時の匂いを取り除く集塵機です（RSD SUNMAXシリーズ共通オプション）。
マックスクリーンボー４	加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです（RSD SUNMAXシリーズ共通オプション）。
マックスクリーンボー５	加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです（RSD SUNMAXシリーズ共通オプション）。
自動水冷機 CW5200	冷却能力の高い水冷機です（除 RD7050RF）。
CMOSカメラ位置決めキット	カメラを使用して、精度の高い位置決めを行います。

Qよくある質問

DXFデータを読み込むと、切断が飛び飛びになります

DXFは図形が個々の線分・円弧としてバラバラの状態で出力されるためです。インポート後にデータを選択したうえで、下記を実行してください。

LaserWorkV6：「データ」→「線の結合」
LaserCut：「ツール」→「線の接合」

※データを選択していないと、メニューを実行しても結合されません。
改善しない場合は、結合時の許容誤差（公差）を大きめに設定するか、CAD側で端点の一致・重複線の有無をご確認ください。線を結合すると、加工時間の短縮にもつながります。

彫刻の輪郭が二重にずれます

バックラッシュ補正の設定をご確認ください。ご使用の速度に該当する行が補正テーブルにない場合、補正が効かずに往復方向でずれが生じます。該当する速度の行を追加してください（例：速度300では0.035が目安）。
応急処置としては、彫刻方向を「単方向」に設定すると二重になりません（加工時間は長くなります）。
なお、機械的にベアリング等が損耗している場合も同様の症状が出ますので、補正で改善しない場合はご連絡ください。

レンズ・反射鏡はどのように清掃すればよいですか？

日常清掃は無水アルコール（無水エタノール）を綿棒・レンズペーパーに含ませて拭き取ってください。

まずエアブローで表面の粒子を吹き飛ばしてください（硬い粉じんが残ったまま拭くと傷が付きます。乾拭きは厳禁です）
中心から外側へ、強くこすらずに拭きます
アルコールで落ちない頑固な汚れは中性洗剤で洗浄し、よくすすいで乾燥させてから取り付けてください

ガラス繊維など粉じんの多い素材を加工される場合は、毎日の清掃をおすすめいたします。清掃しても落ちない曇り・焼けがある場合は、焼損の原因となりますので早めに交換してください。

加工エリアより長い素材は加工できますか？

前面と背面の扉を開けることで、素材を前後方向に貫通させて加工できます（長さは無限長）。
ただし1回で加工できるのは奥行き方向の加工エリア分までのため、長尺材は素材を送りながら複数回に分けての加工となります。つなぎ目の精度が求められる場合は、あらかじめ位置決め用の治具やマーカーをご用意ください。
貫通時に通せる素材の幅・厚みは機種により異なりますので、各機種の諸元表をご確認ください。

加工中に電源が落ち、ヒューズを交換しても電源が入りません

下記をご確認のうえ、ご連絡ください。原因の絞り込みに役立ちます。
