■ ガラス切断機 ピコ秒レーザー RSD-SUNMAX-PSD5040

RSD-SUNMAX-UVZH

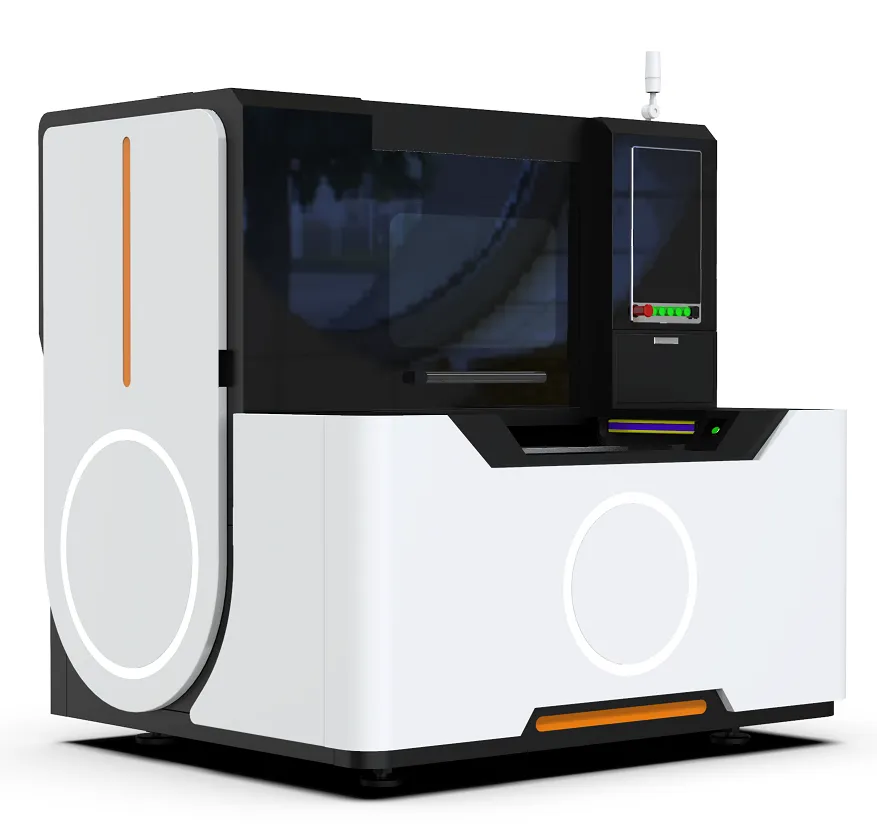

RSD-SUNMAX-PSD5040

デュアルプラットフォーム ピコ秒 ガラス切断機

型式 RSD-SUNMAX-PSD5040
ワークエリア 500mm×400mm
カスタム可能:最大700×700mm
加工可能素材厚 0.01~50mm
レーザー形式 IR(赤外線)
レーザー出力 10 - 80 [w]
波長 1064 [nm]
冷却方式 水冷
最小切断線幅 <5 [μm]
切断速度 >400[mm/s]
最大加速度 1 [G]
X軸移動量 500 [mm]
Y軸移動量 500 [mm]
Z軸移動量 50 [mm]
X/Y軸位置決め精度 ≤±3[μm]

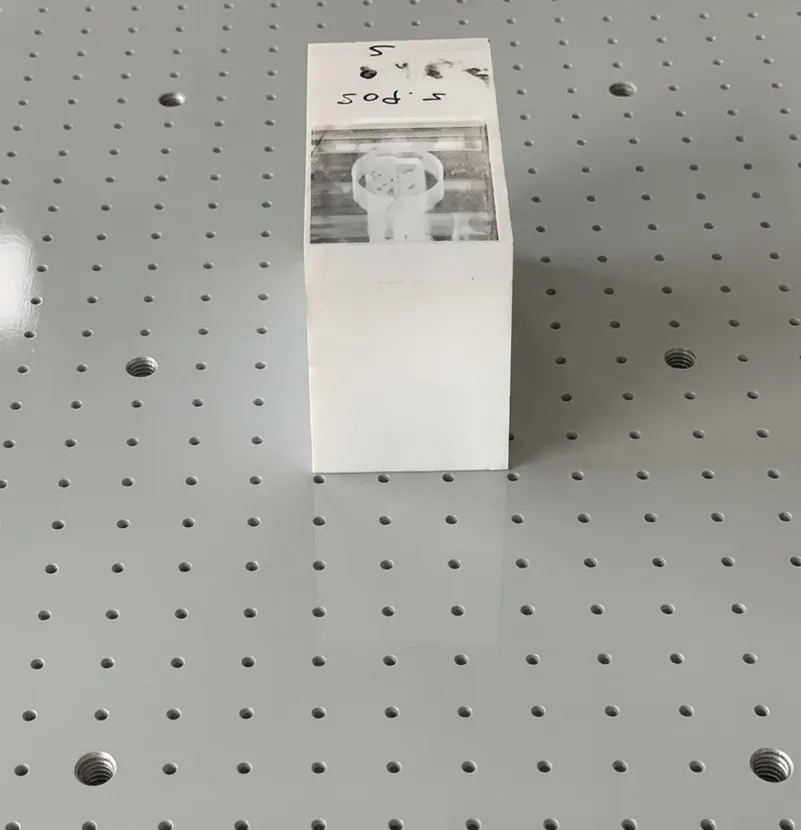

真空吸着機能 インテリジェント真空定圧吸着システム
平台面素材 大理石
ブレーカー シュナイダー 他
ACコンタクタ ABB 他
駆動方式 リニアモーター
切断ヘッド ガラス切断ヘッド
加工仕上げ ピコ秒の切断トレースのみ

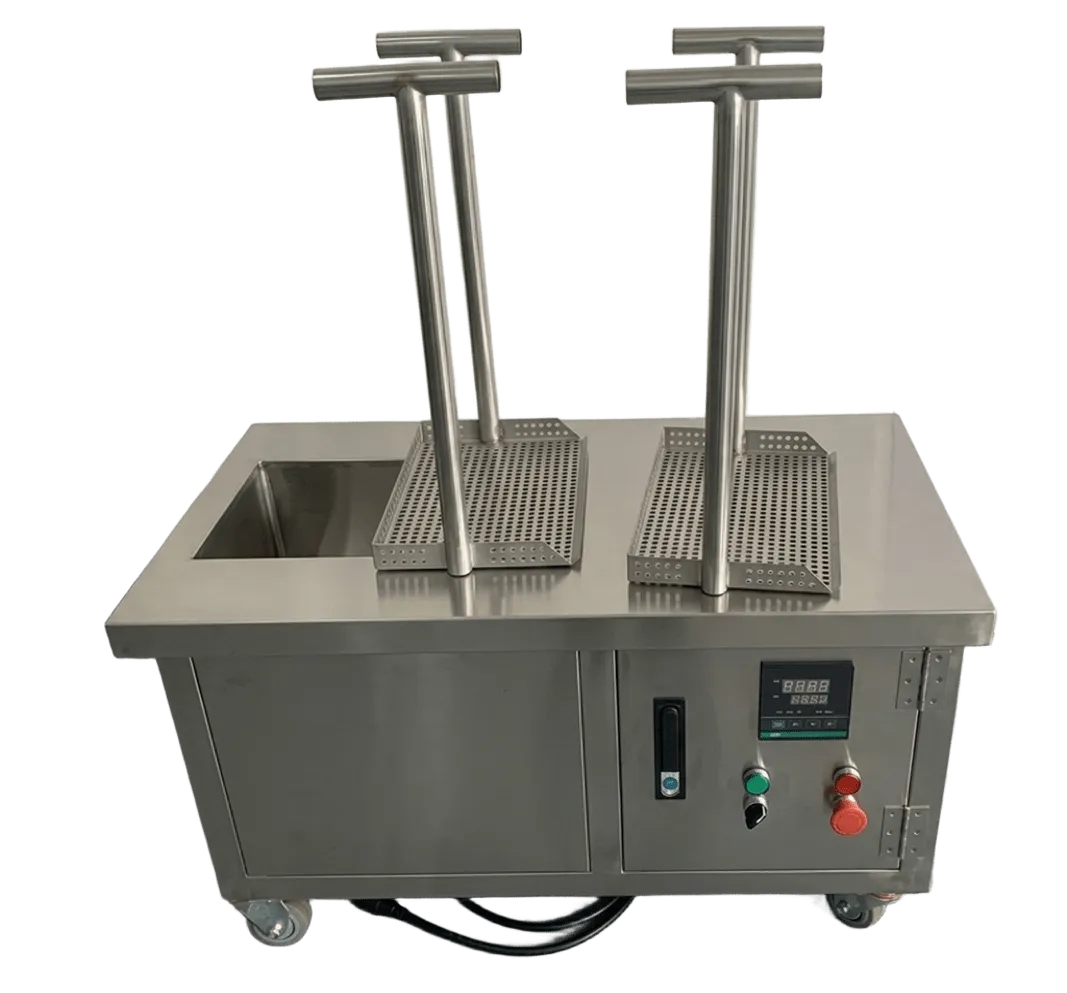

パーツ分割には別途加熱行程が必要
レーザー切断機システム UltraCut
サポートされている
アウトラインデータ形式
DXF,PLT,DWG
付属装置 水冷機、変圧器、電圧レギュレーター
電源電圧 単相AC220V、50Hz/60Hz
(6.9kW/AC380V 31A)
推奨環境温度 22-28℃
推奨環境湿度 20-60%
結露を防ぎ、快適な室内環境を保つこと
外寸 1850×1620×1950 [mm]
カスタム時変動あり
重量 4000 [Kg]
カスタム時変動あり
HCI
ヒューマンコンピュータインタラクションシステム
温度制御システム
レーザー安全標識
除塵装置
保護メガネ 2個
オプション
  • 分割機能
  • レンチ
  • ワークエリアカスタム可能
  • 視覚的な位置決め
  • クリーニングエアガン
価格(税別) 納期・本体価格・仕様はこちらよりお問合せ下さい

※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。


注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。



■ 特徴

RSD-SUNMAX-PSD5040(ピコ秒レーザー)は、レーザーを用いてガラスを高速切断する装置で、高精度CCD視覚位置決めシステム、リニアモーター、高精度大理石プラットフォームを備えており、様々な仕様や形状のガラスプロファイル切断に適しており、お客様のニーズに合わせてカスタマイズが可能です。また、デュアルプラットフォーム処理により、ロードとアンロードの時間を節約できます。
ピコ秒レーザーは、ファイバー レーザー技術の利点とソリッド ステート ダイオード励起マルチパス増幅器を組み合わせたハイブリッド光増幅器アーキテクチャに基づいています。
このレーザーはコンパクトで水冷式なので、メンテナンスの手間がかからず、再調整の必要もありません。
オプションのバーストモードにより、低コストでさまざまな用途に最適です。

  • 完全自動化された非同期インテリジェントロード&アンロード構造。
  • 切断速度が速く、精度が高く、優れた効果を発揮します。
  • 製品の均一性が高く、歩留まりは99.5%以上です。
  • シンプルで実用的な装置構造で、操作も簡単です。
  • 非接触加工、メンテナンスフリー、材料構造を損傷せず、透明で脆い材料も容易に切断できます。
  • 工業化された設計で、長時間の運転でも加工精度と動作安定性を確保します。

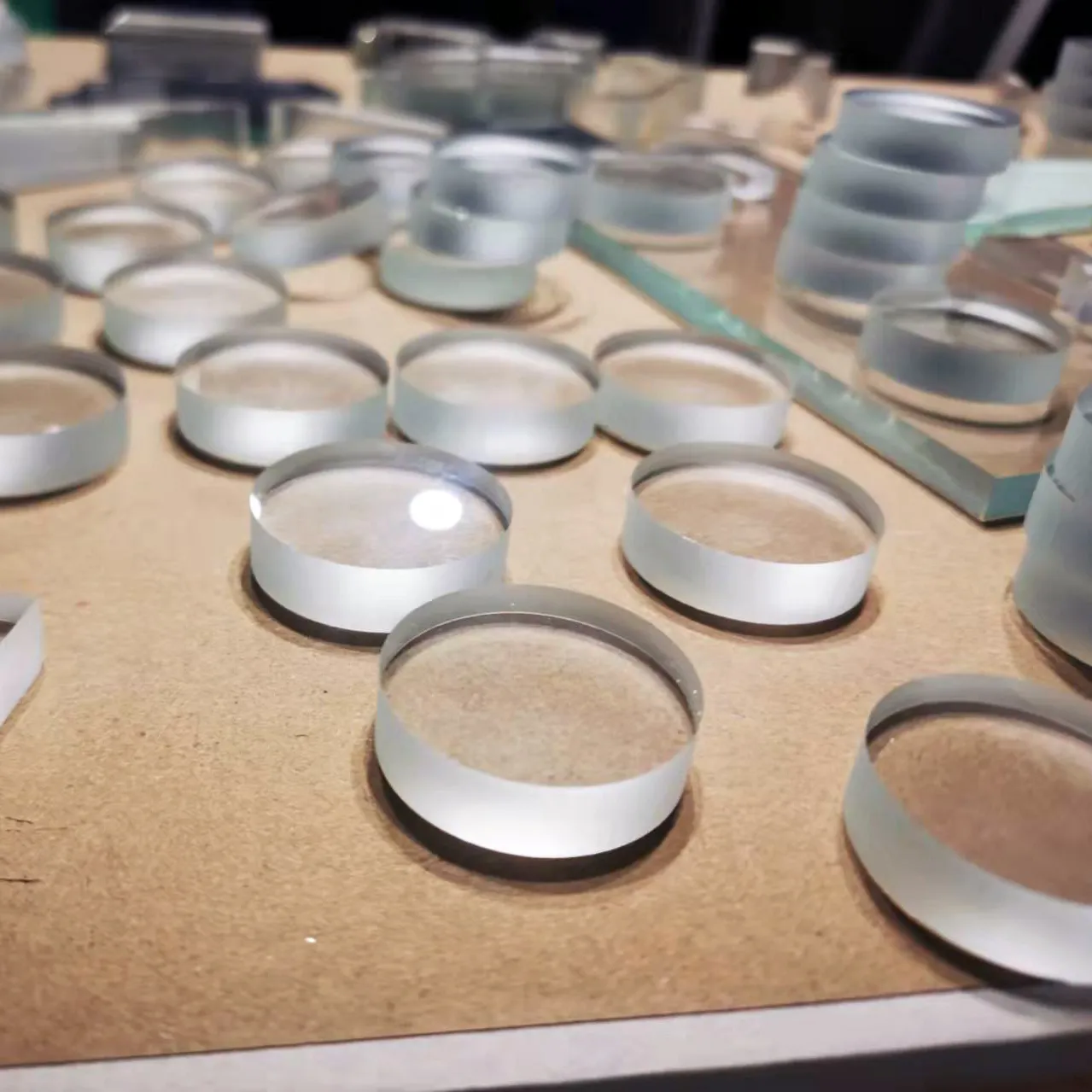

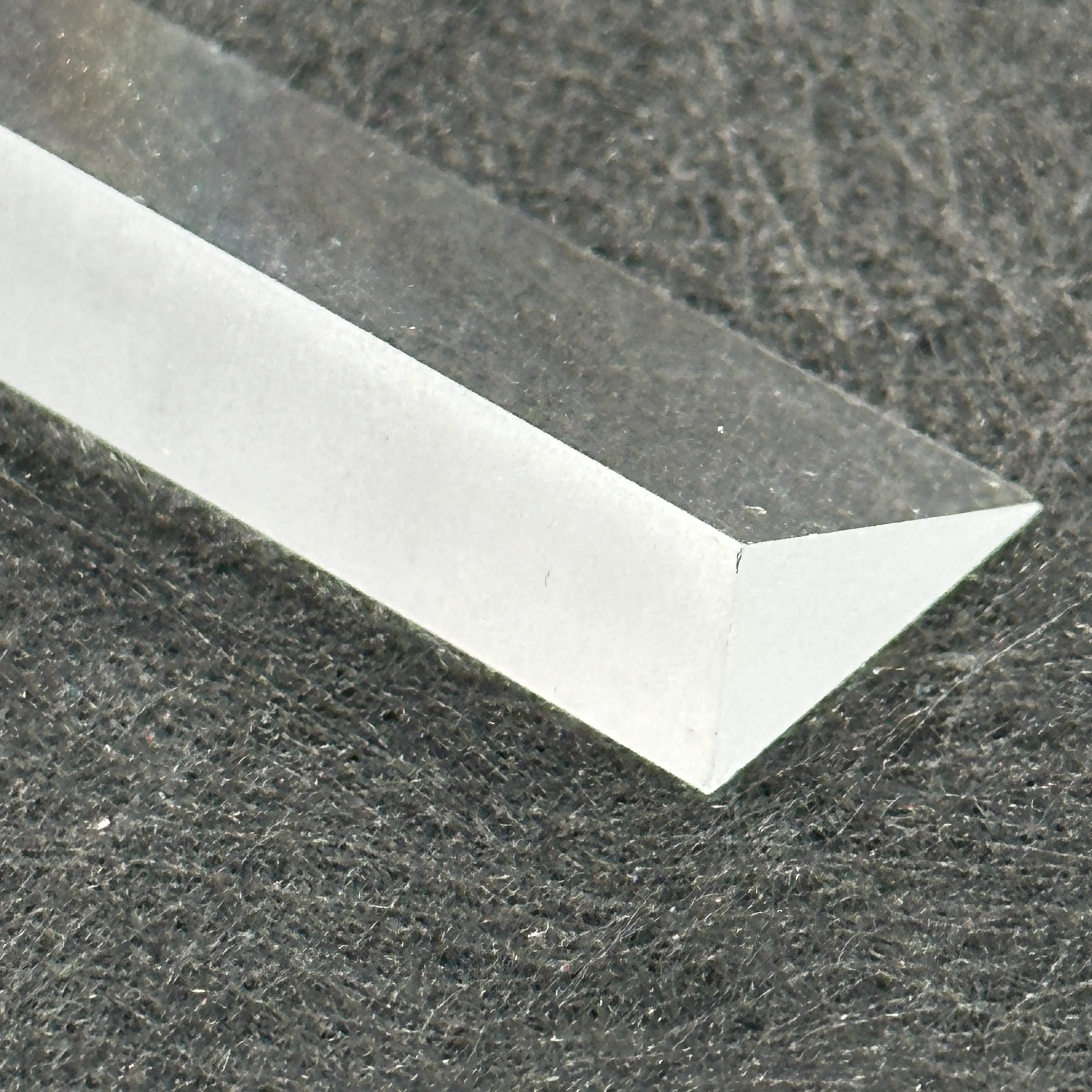

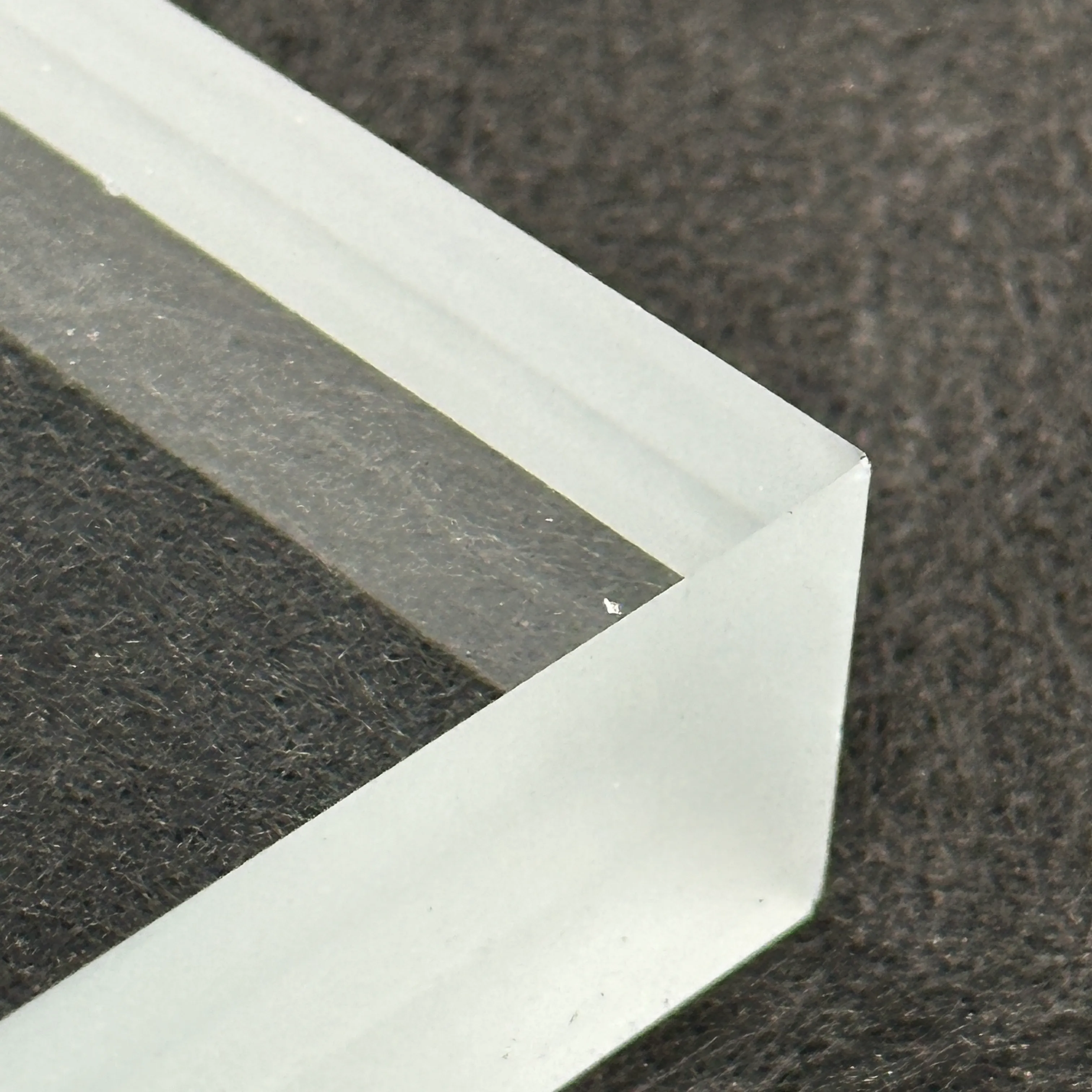

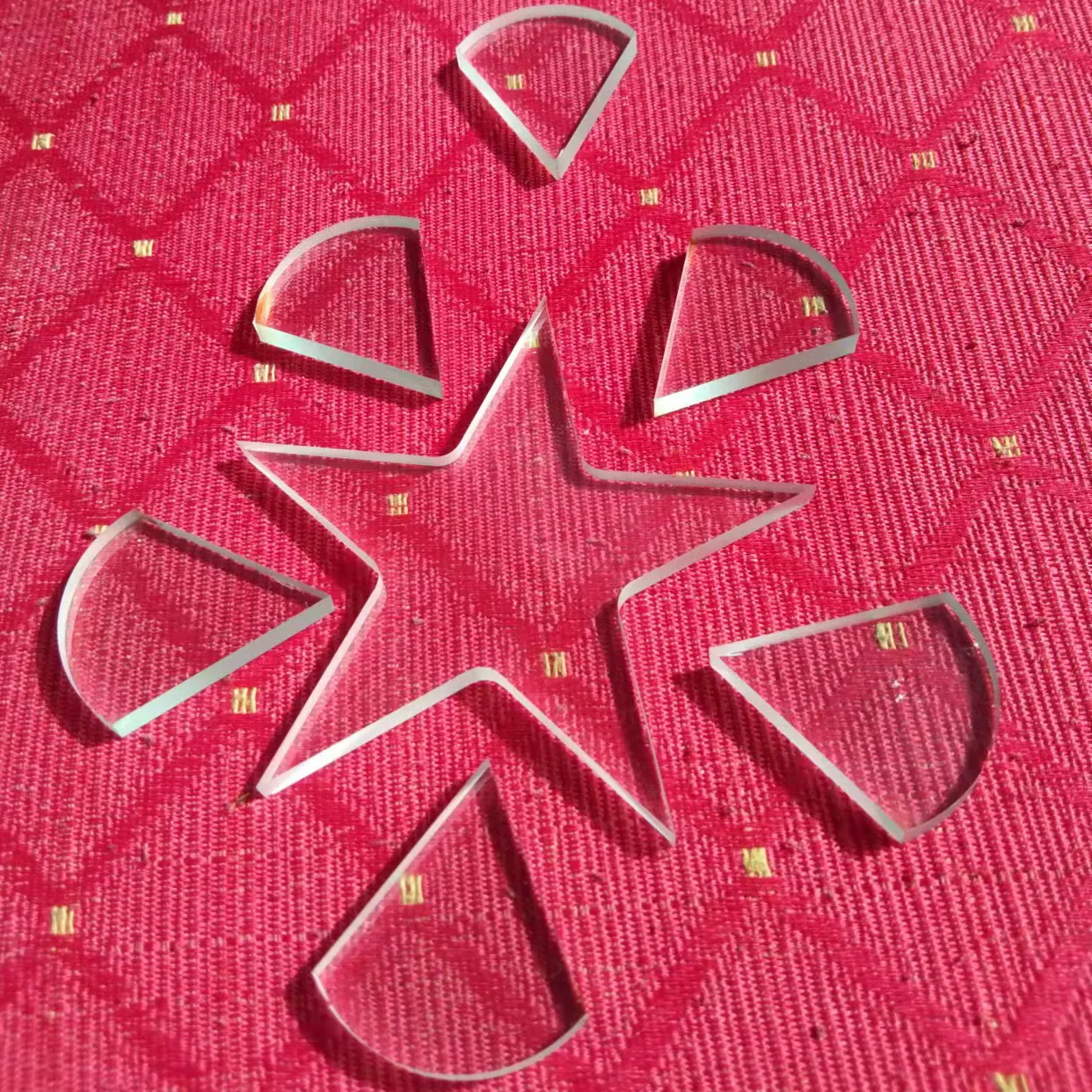

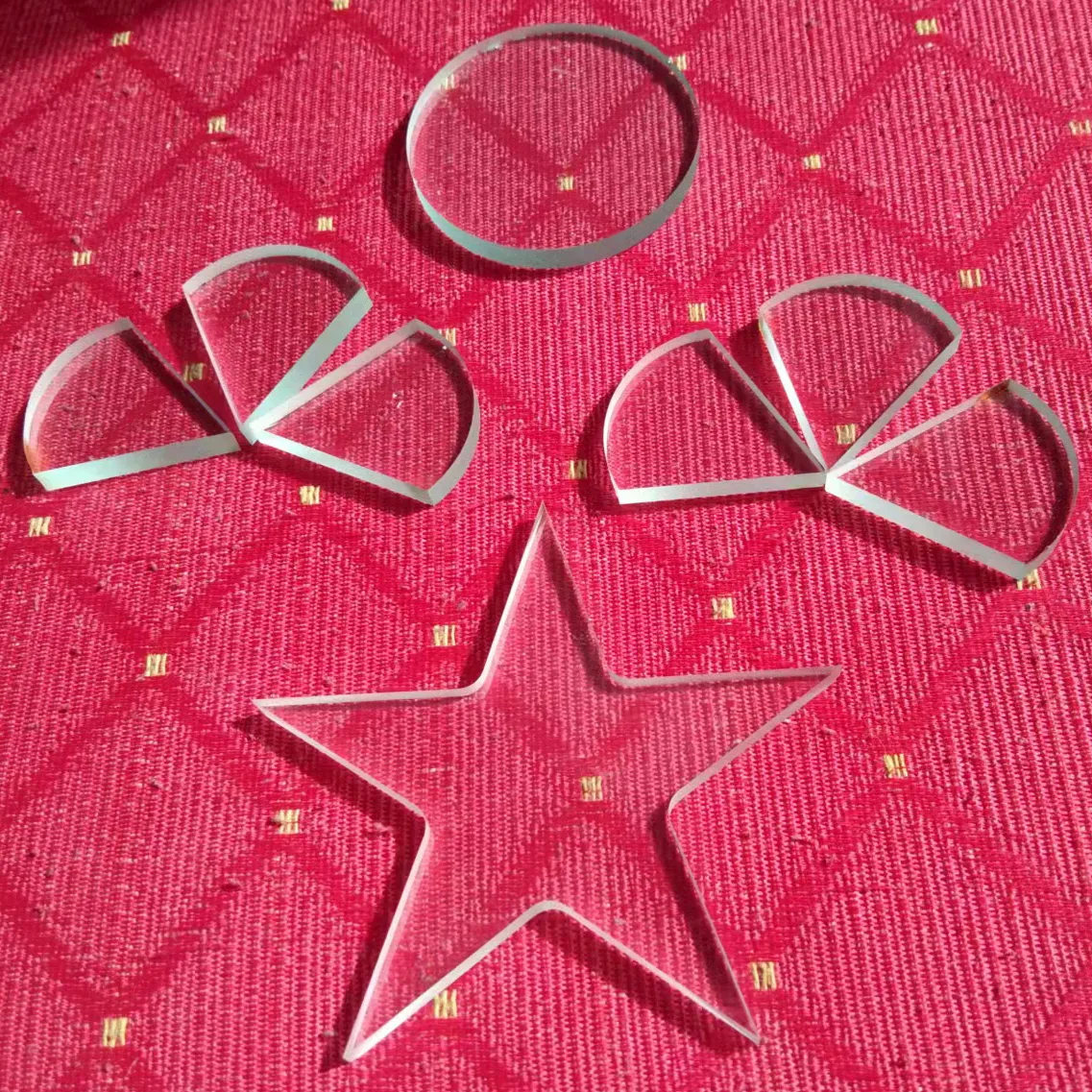

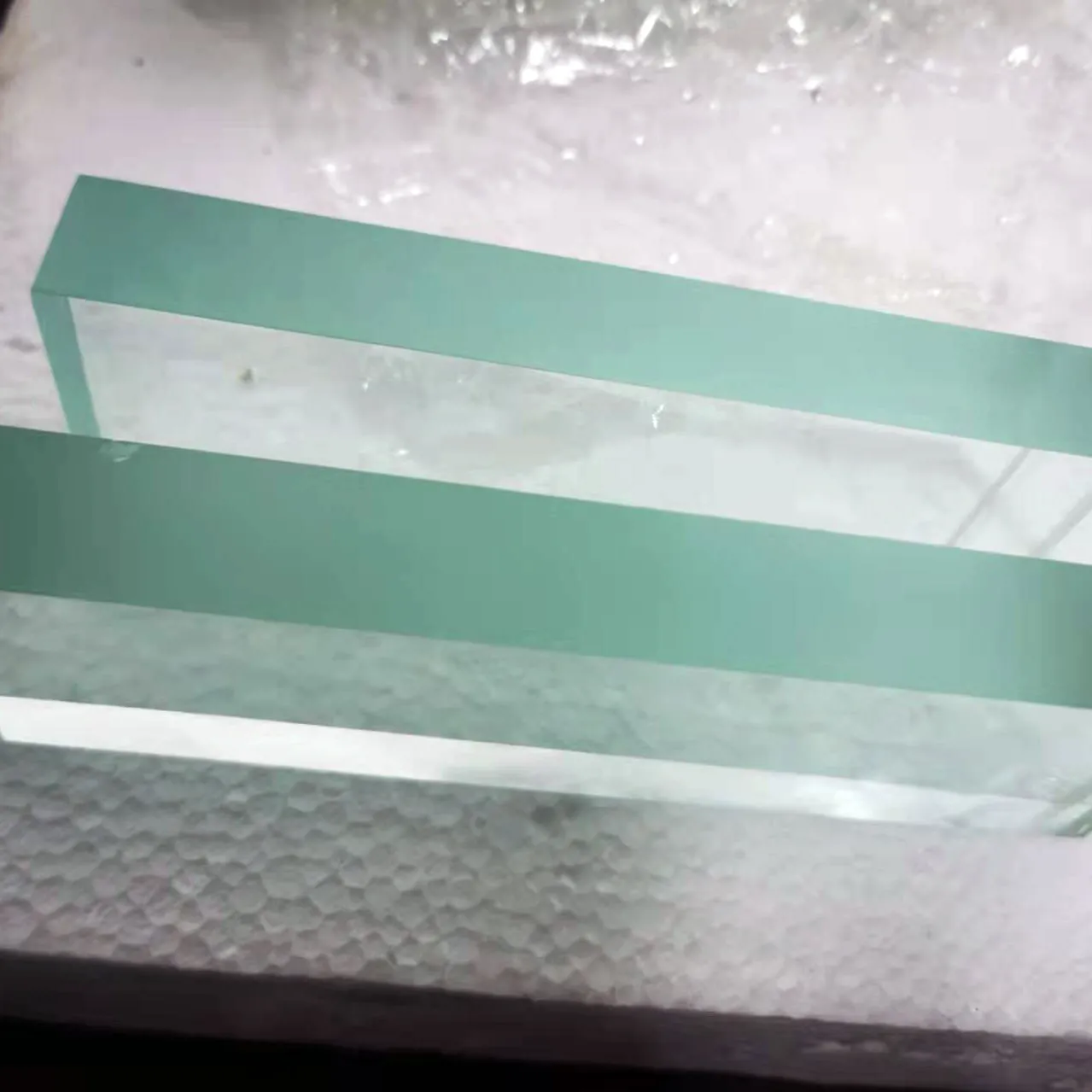

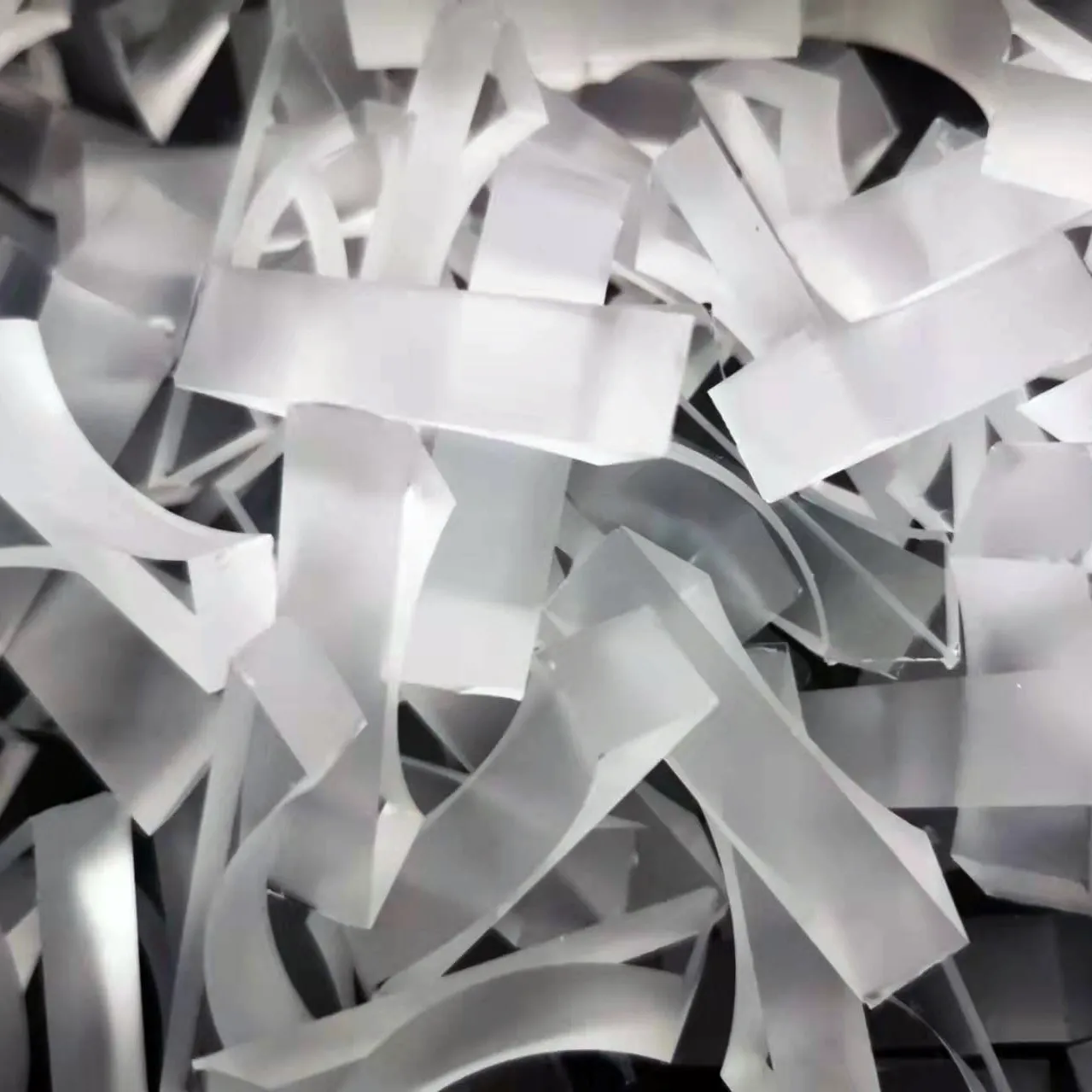

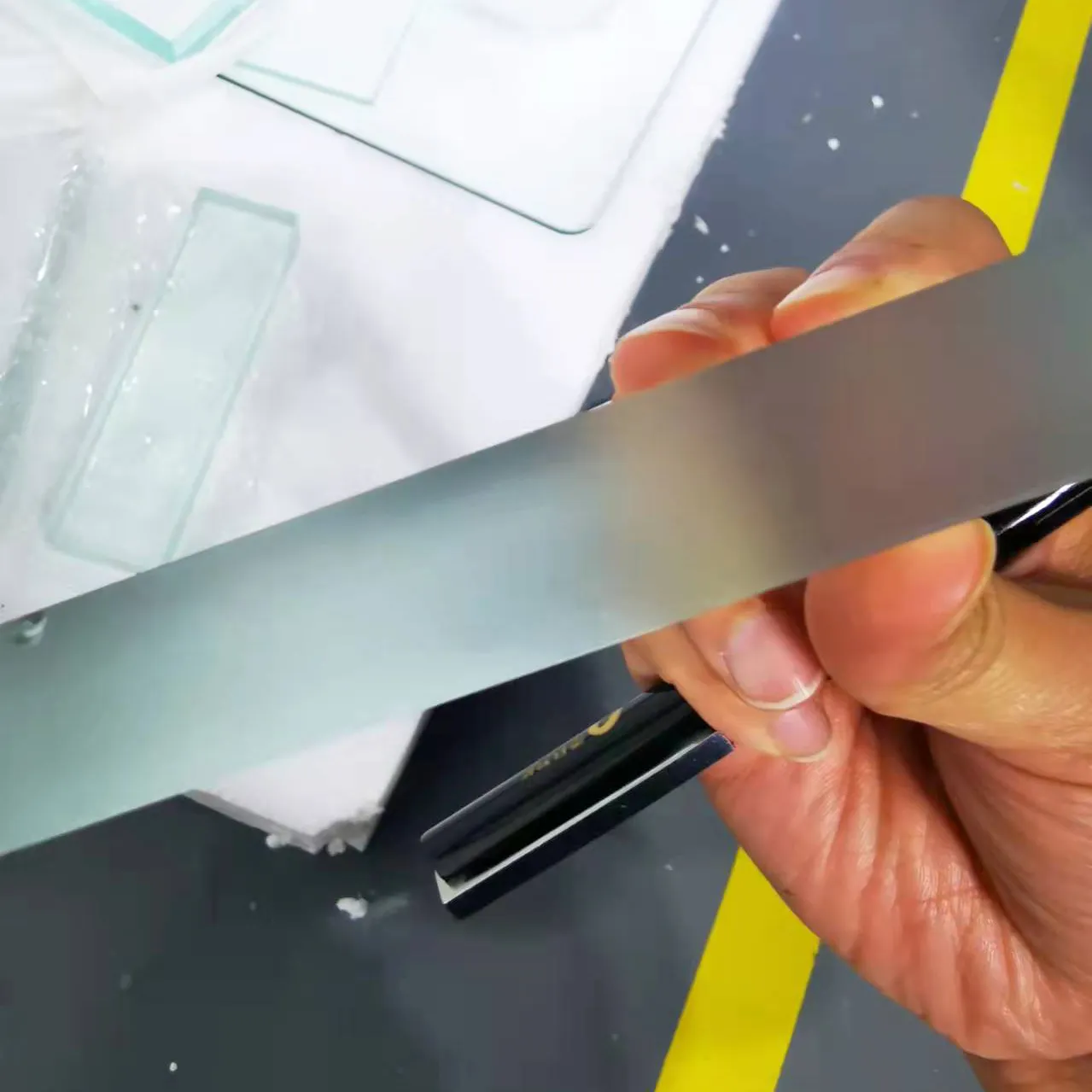

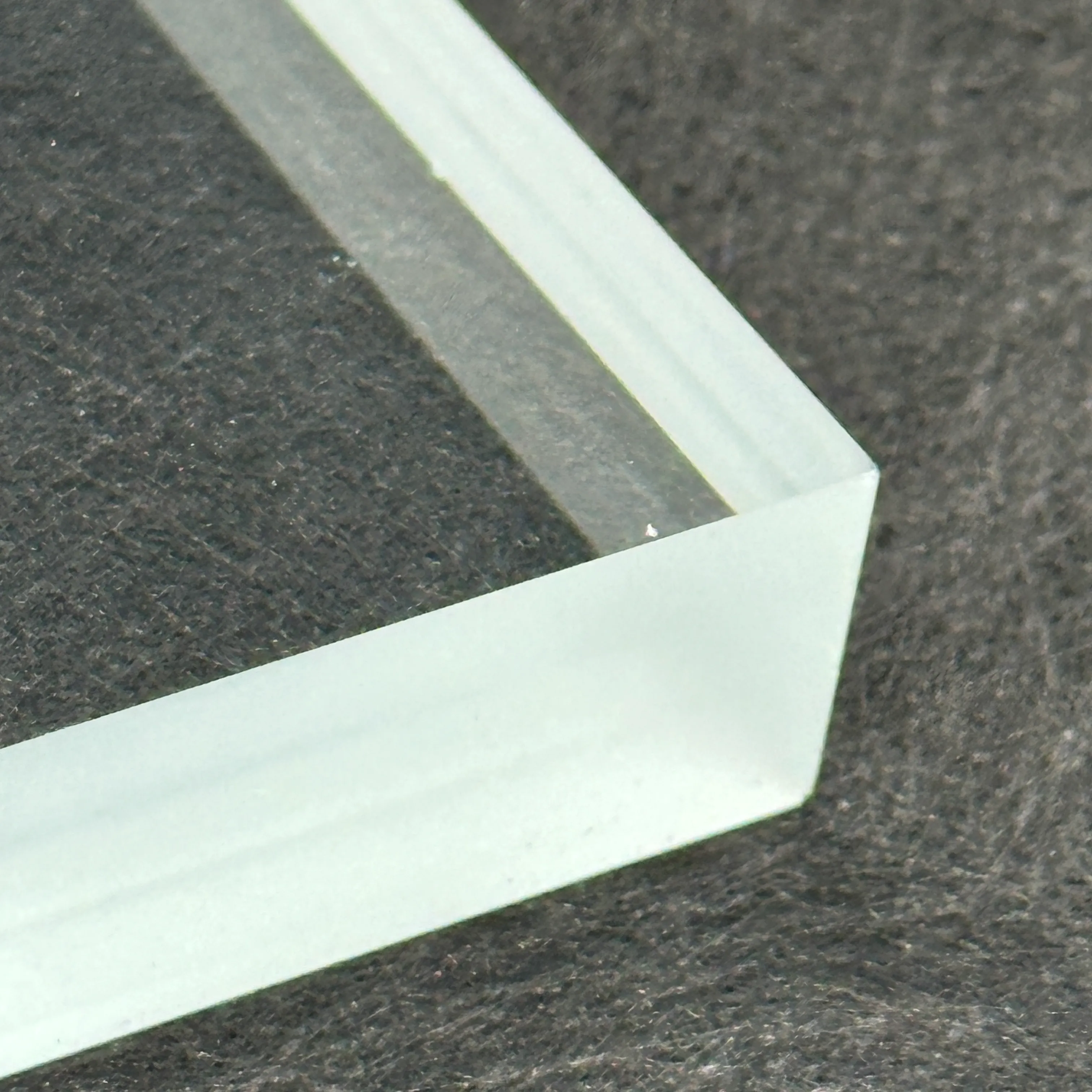

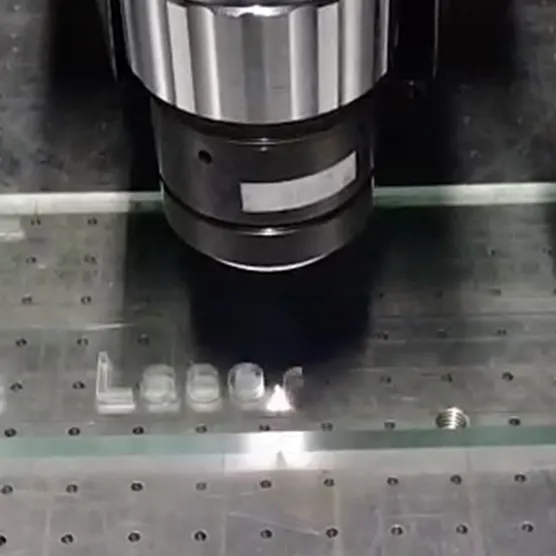

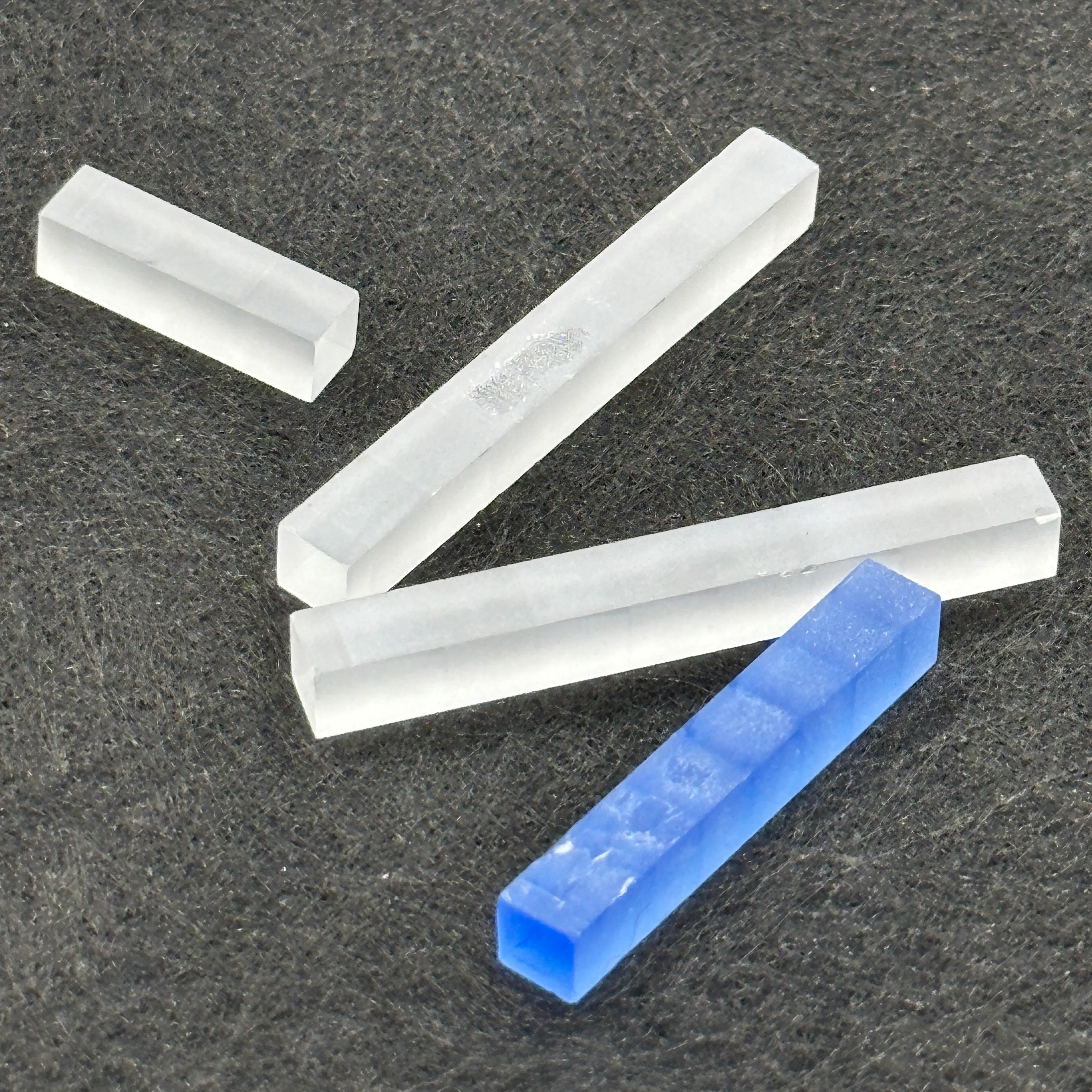

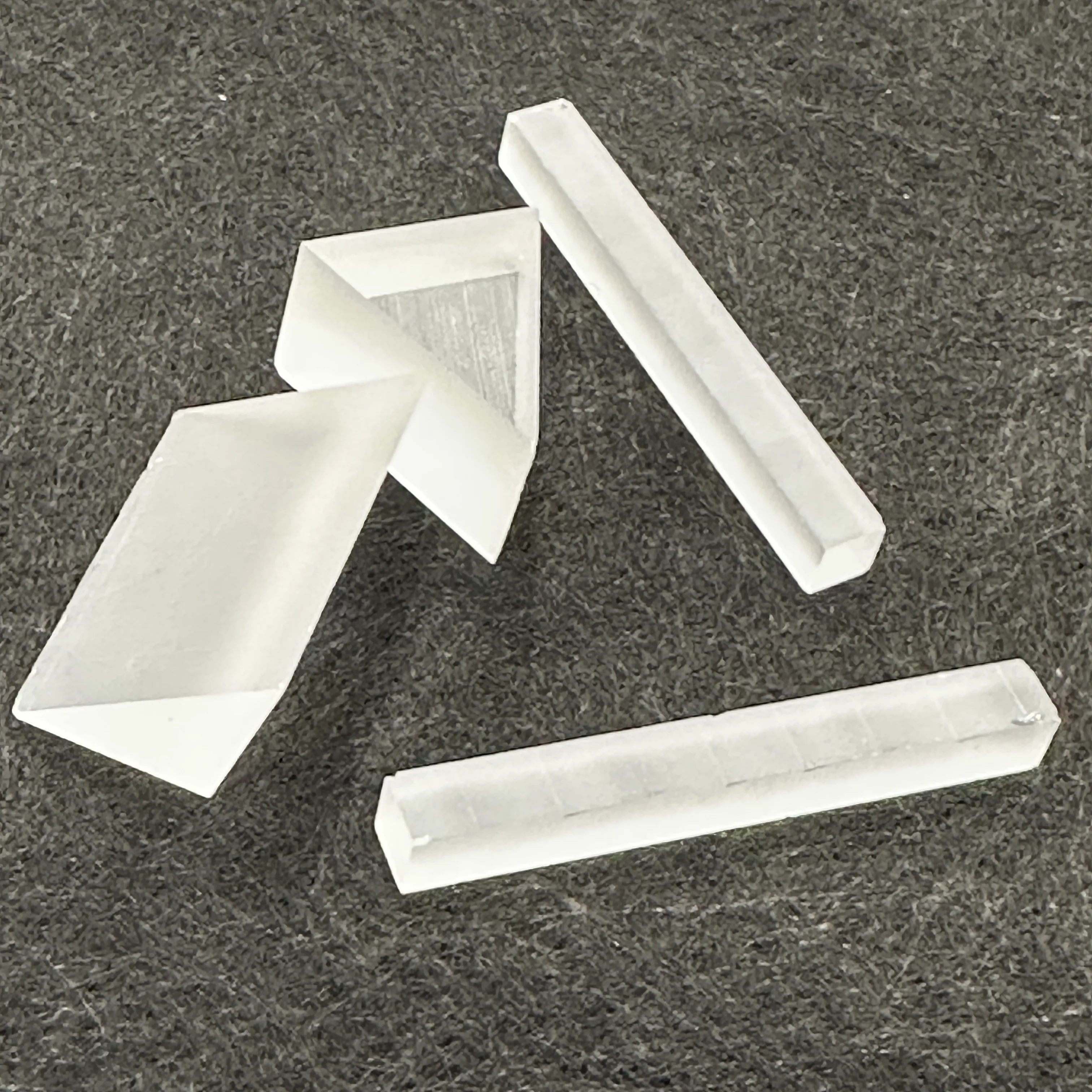

■ 加工サンプル

サンプル画像1
サンプル画像2
サンプル画像3
サンプル画像4
サンプル画像5
サンプル画像6
サンプル画像7
サンプル画像8
サンプル画像9
サンプル画像10
サンプル画像11
サンプル画像12



■ 加工サンプル動画

その他、加工動画を公開中です。
≫RSD SUNMAX-LASER YouTube≪
