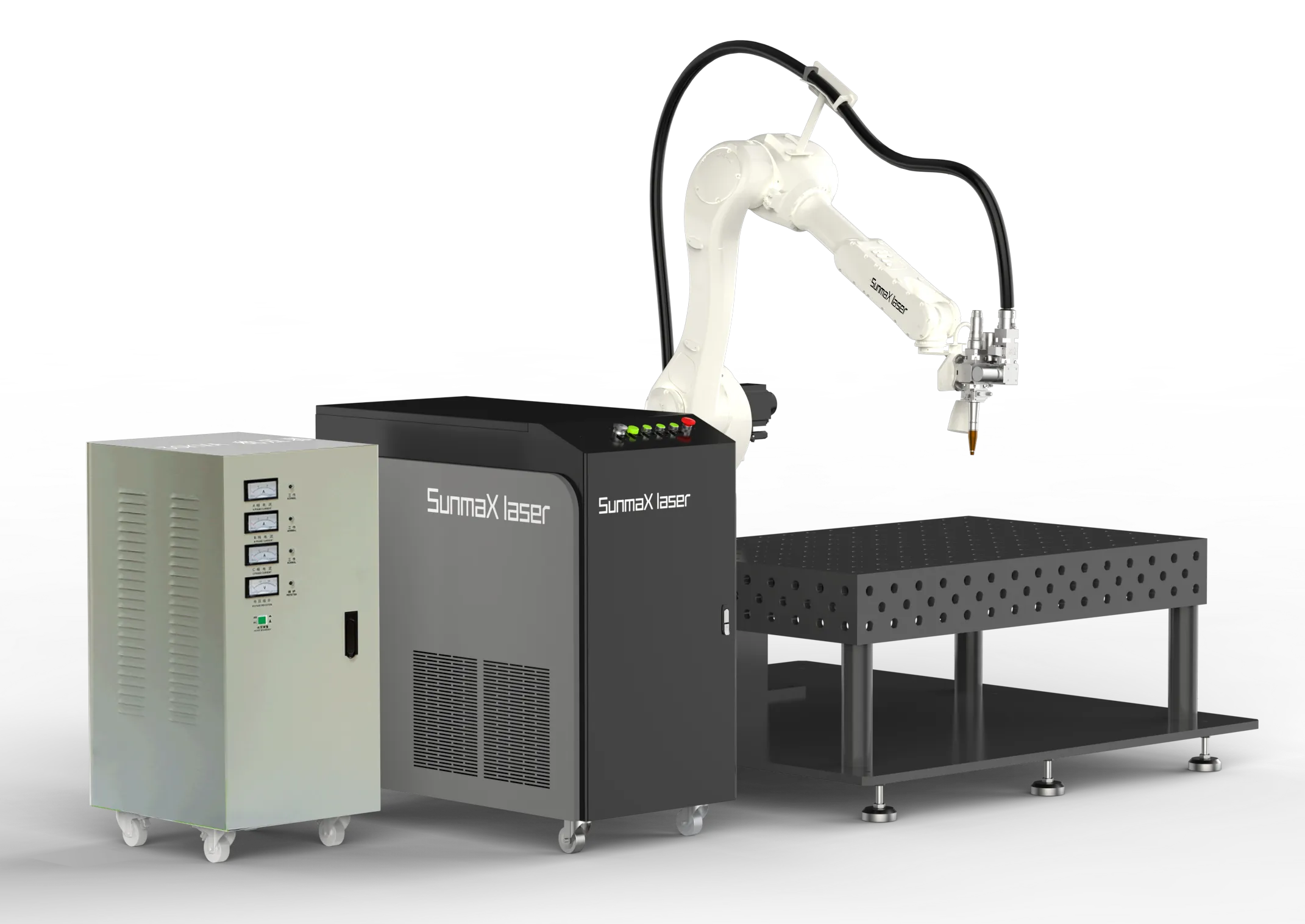

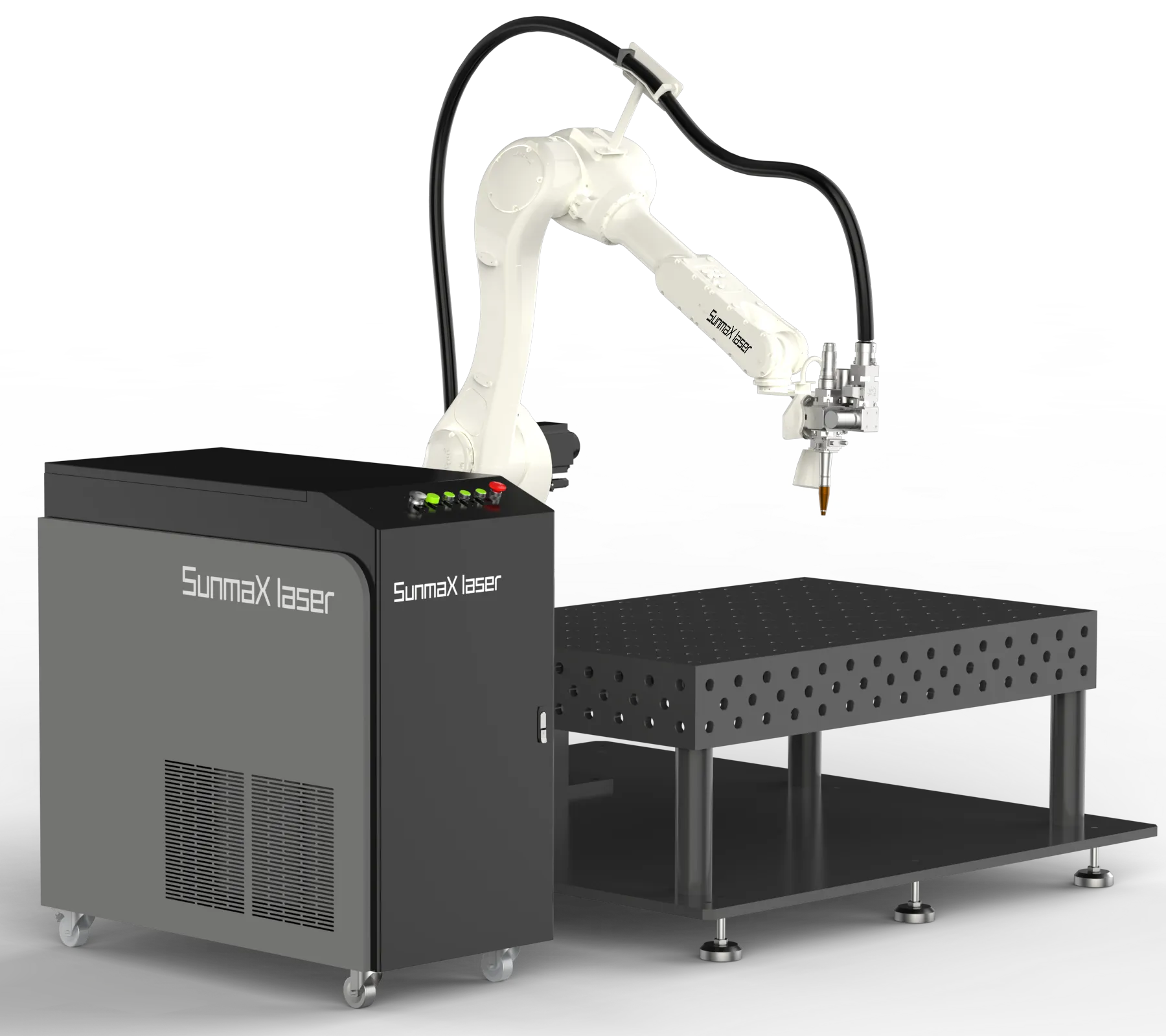

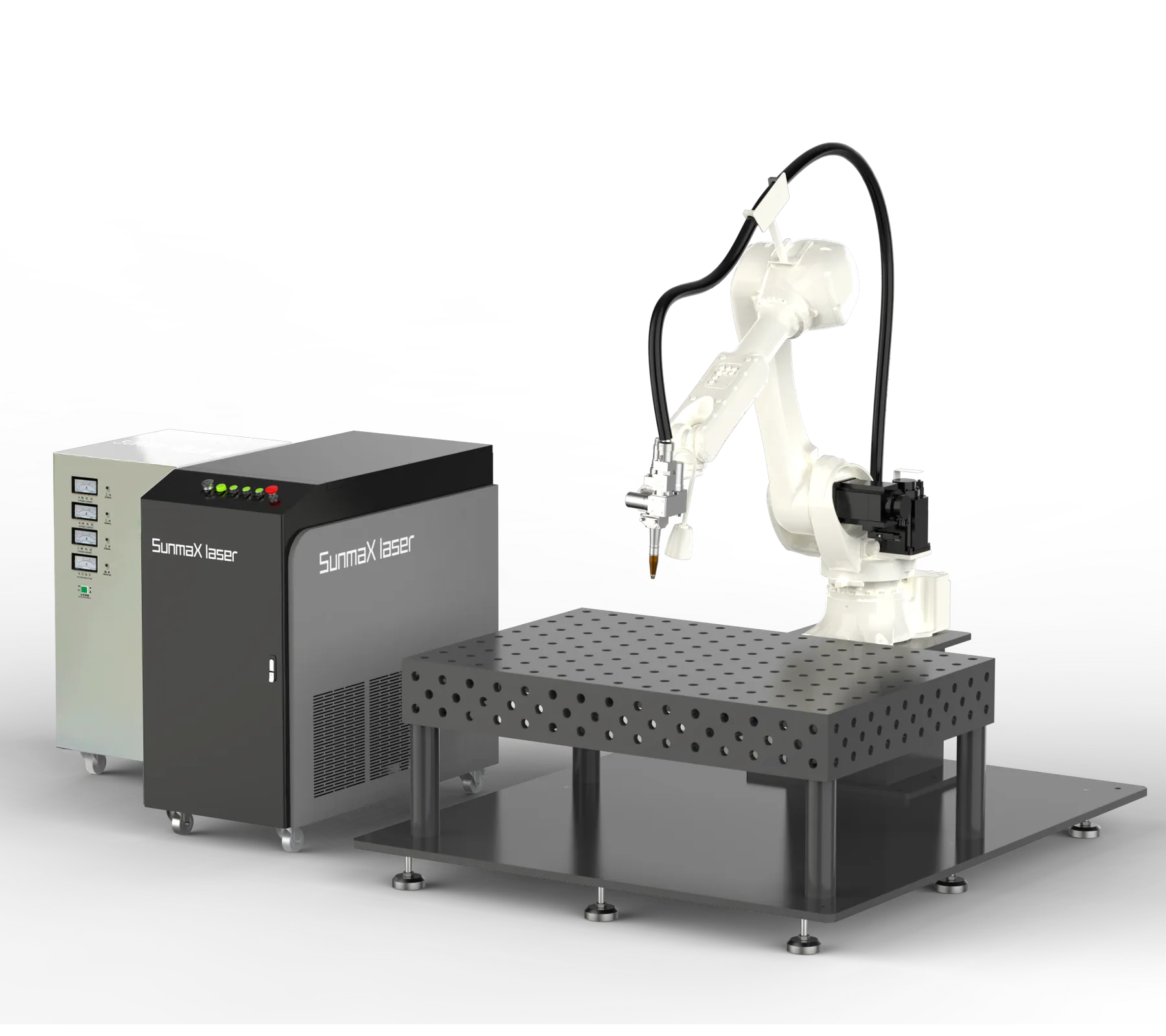

■ RSD-SUNMAXTW ファイバーレーザーロボット溶接機
RSD-SUNMAXTW-3000

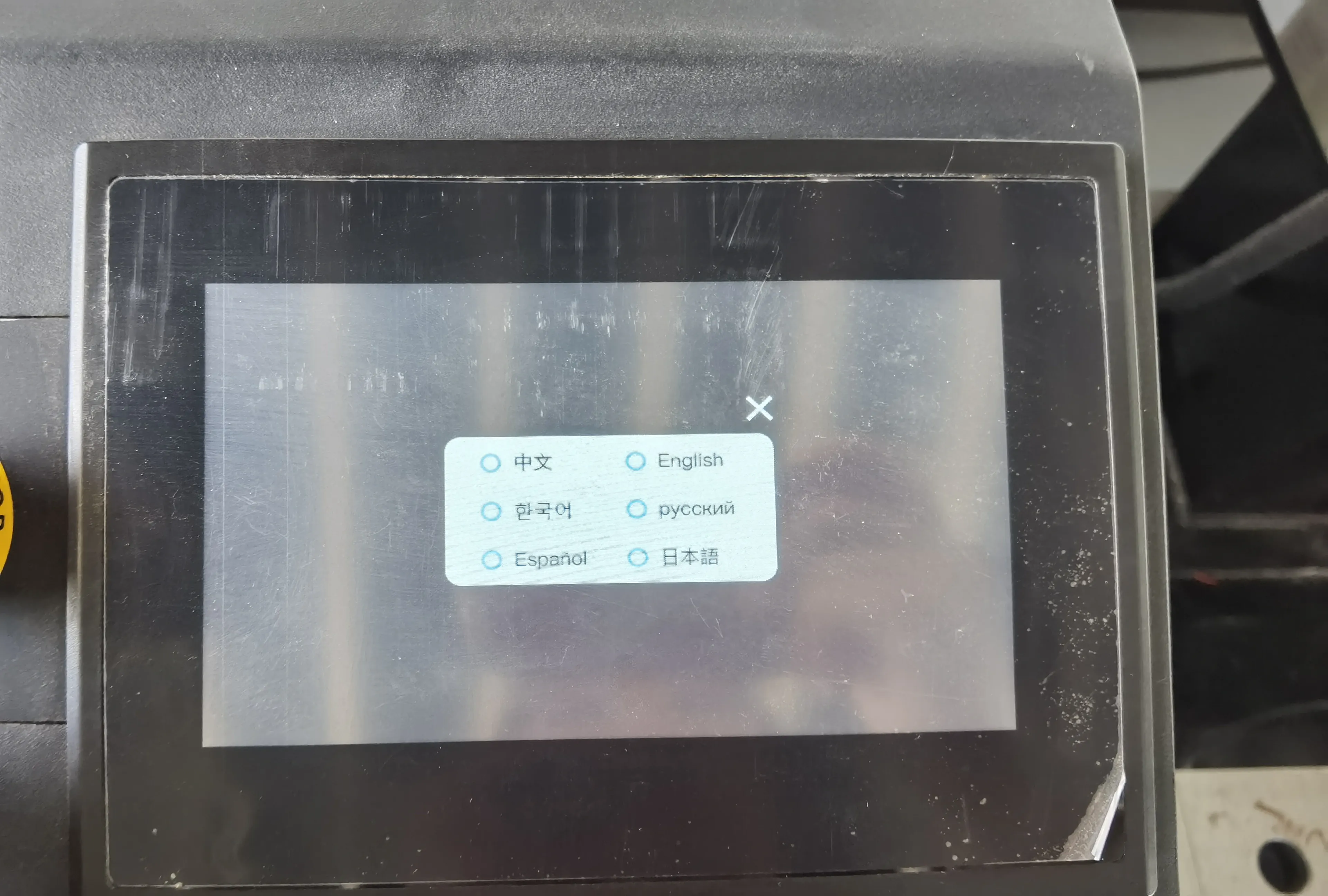

| 操作パネルの対応言語 | 日本語 英語・中国語・韓国語・スペイン語 etc... |
| アシストガス(必要設備) | 窒素/アルゴン チタン溶接の場合はアルゴン必須 |
| 製品名 | ロボットファイバーレーザー溶接システム |
|---|---|
| 型式 | RSD-SUNMAXTW |
| レーザー形式 | ファイバーレーザー Raycus社製発振器 |
| 波長 | 1080nm±5 |
| ファイバーコア径 | 50μm |
| レーザー出力[W] | 1500 / 2000 / 3000 |
| ウォブリング幅(溶接幅) |
最大5mm 特注対応で最大10mm 参考: Zhibo-techヘッド(オプション)製品ページ(中国語) |
| 溶接可能素材[mm] | 軟鋼、亜鉛メッキ鋼板、ステンレス、アルミ、銅、チタン、スウェーデン鋼(HARDOX)など |
| ウォブル周波数 | 最大1000Hz |
| 走査パターン | 点・直線・円・8の字 |
| 駆動方式 |
6軸 7軸(オプション) |
| 作業台形状 | フロア置き型 他 |
| ロボット溶接姿勢 | 同軸 エアカーテン(オプション) |

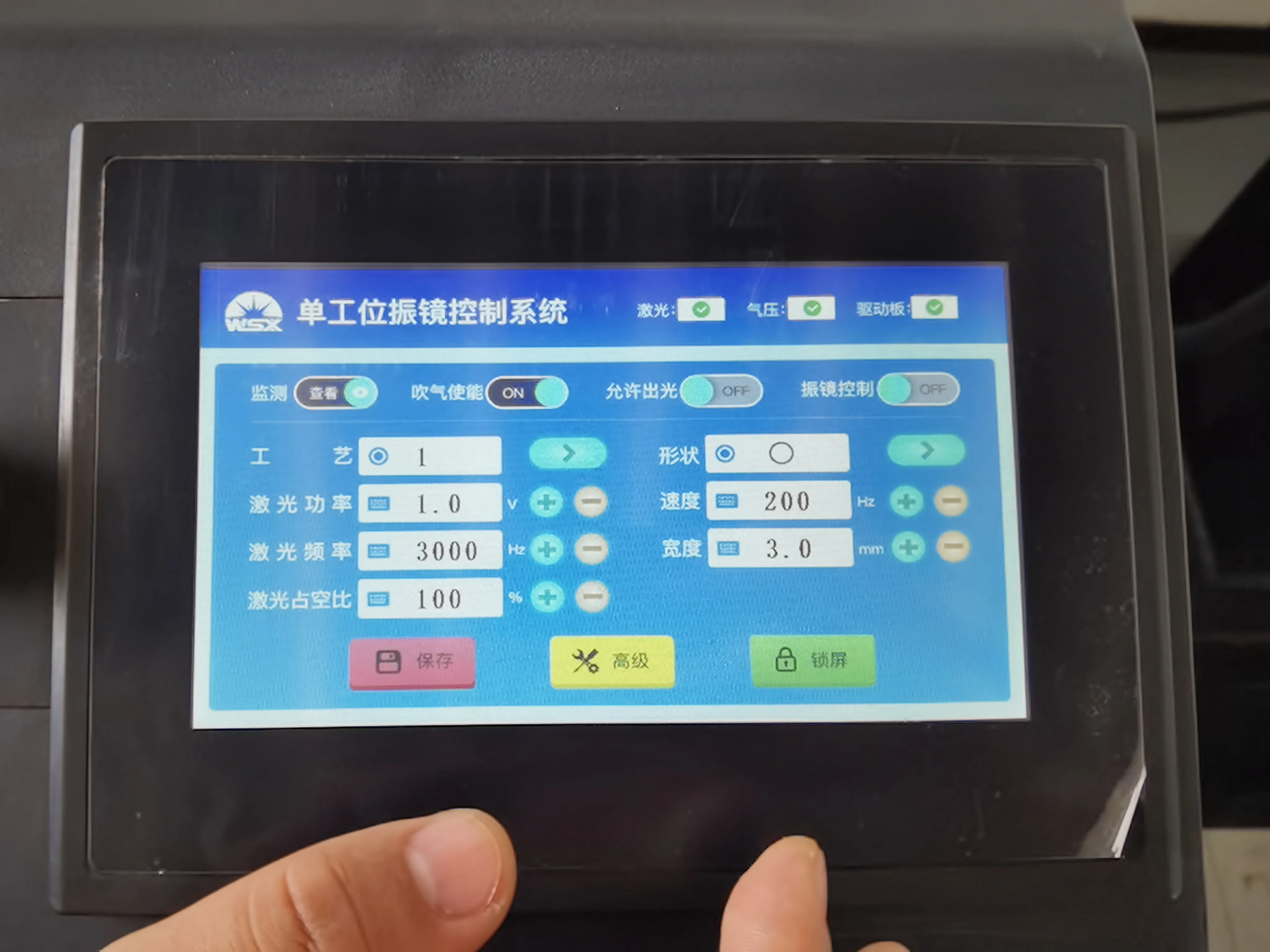

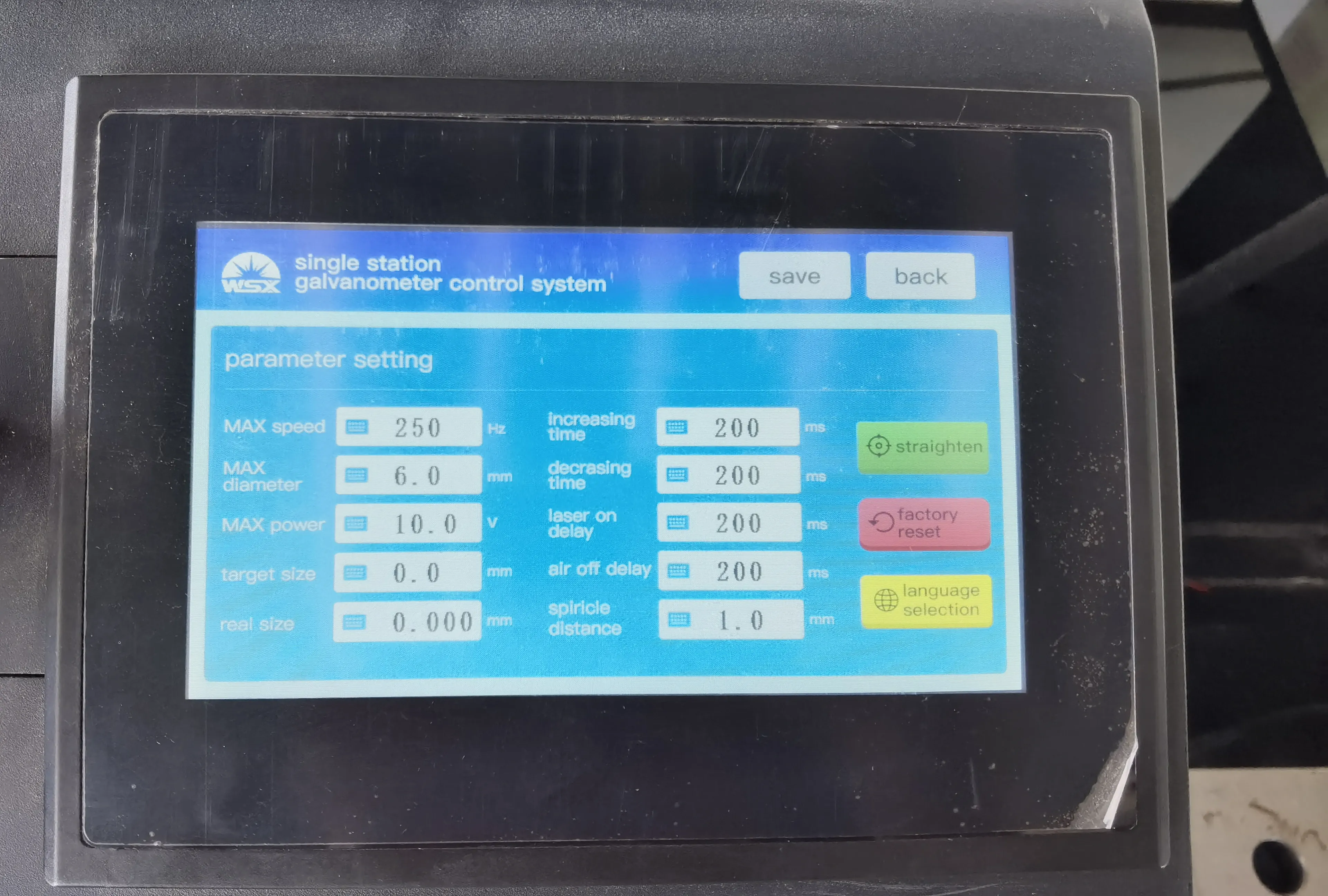

| 制御設定方法 | タッチパネル式 操作パネル |
| レーザー制御システム |
Suplaser WSX溶接ヘッドを選択した場合は、WSXに交換する必要があります |

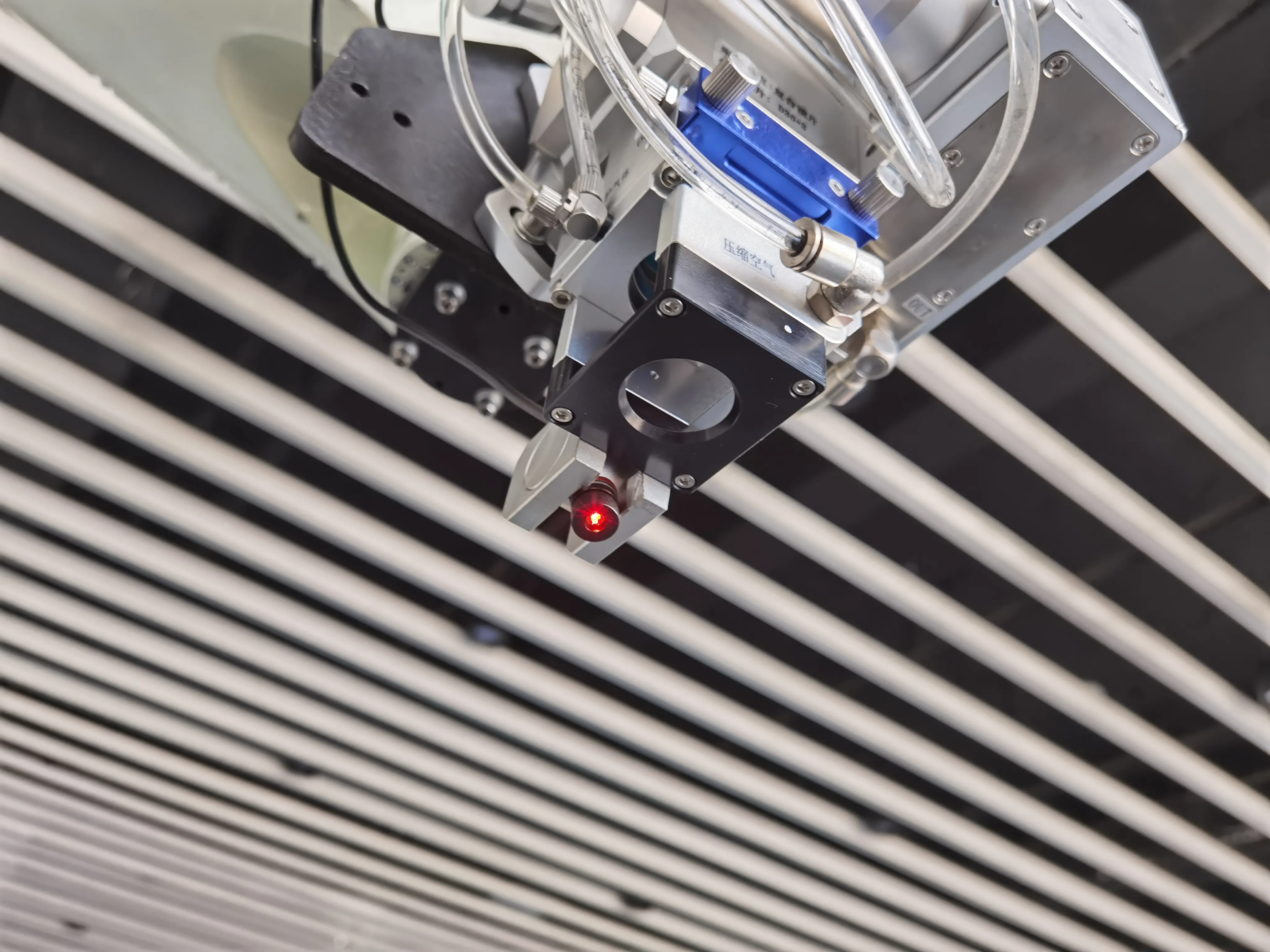

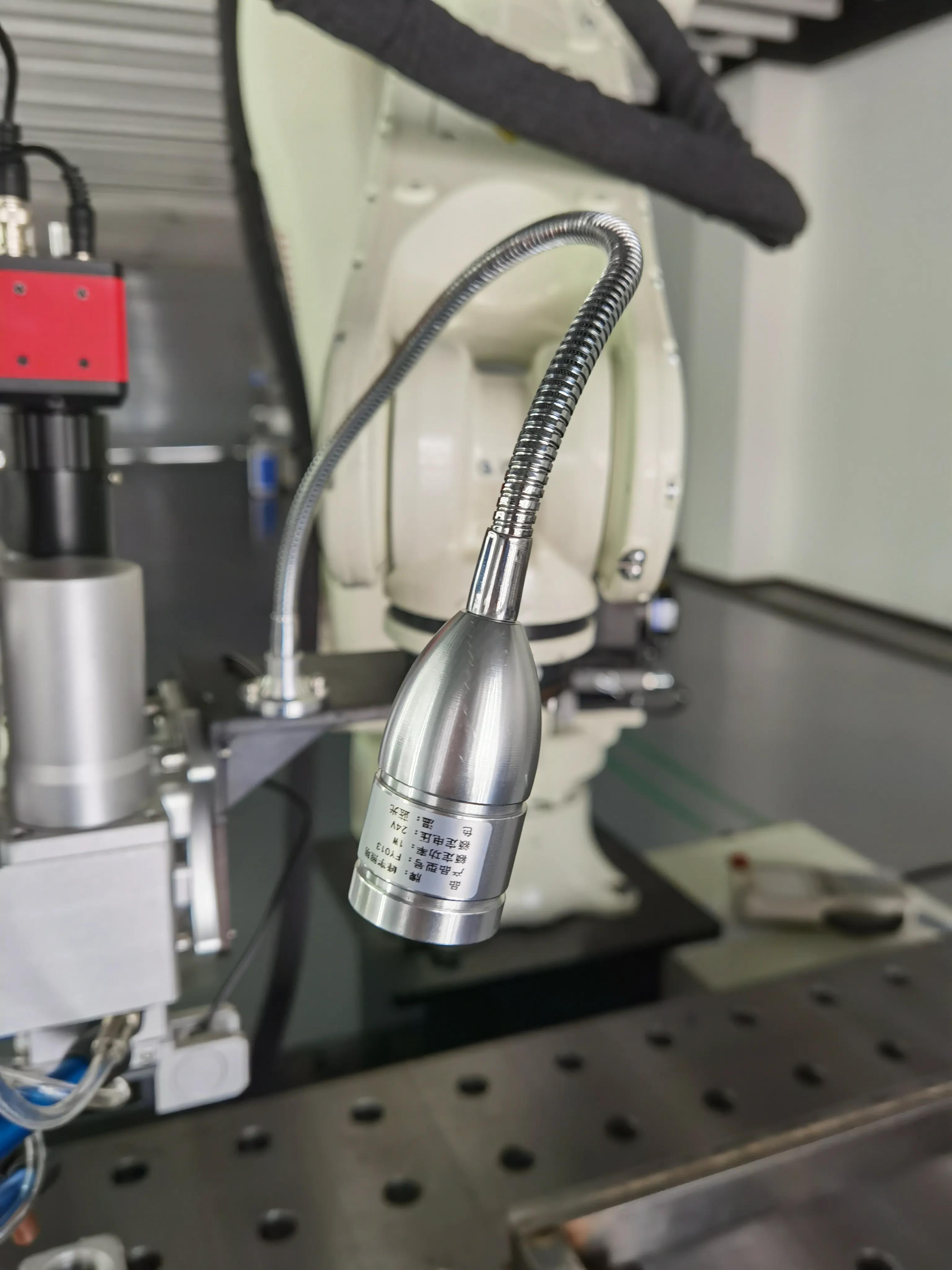

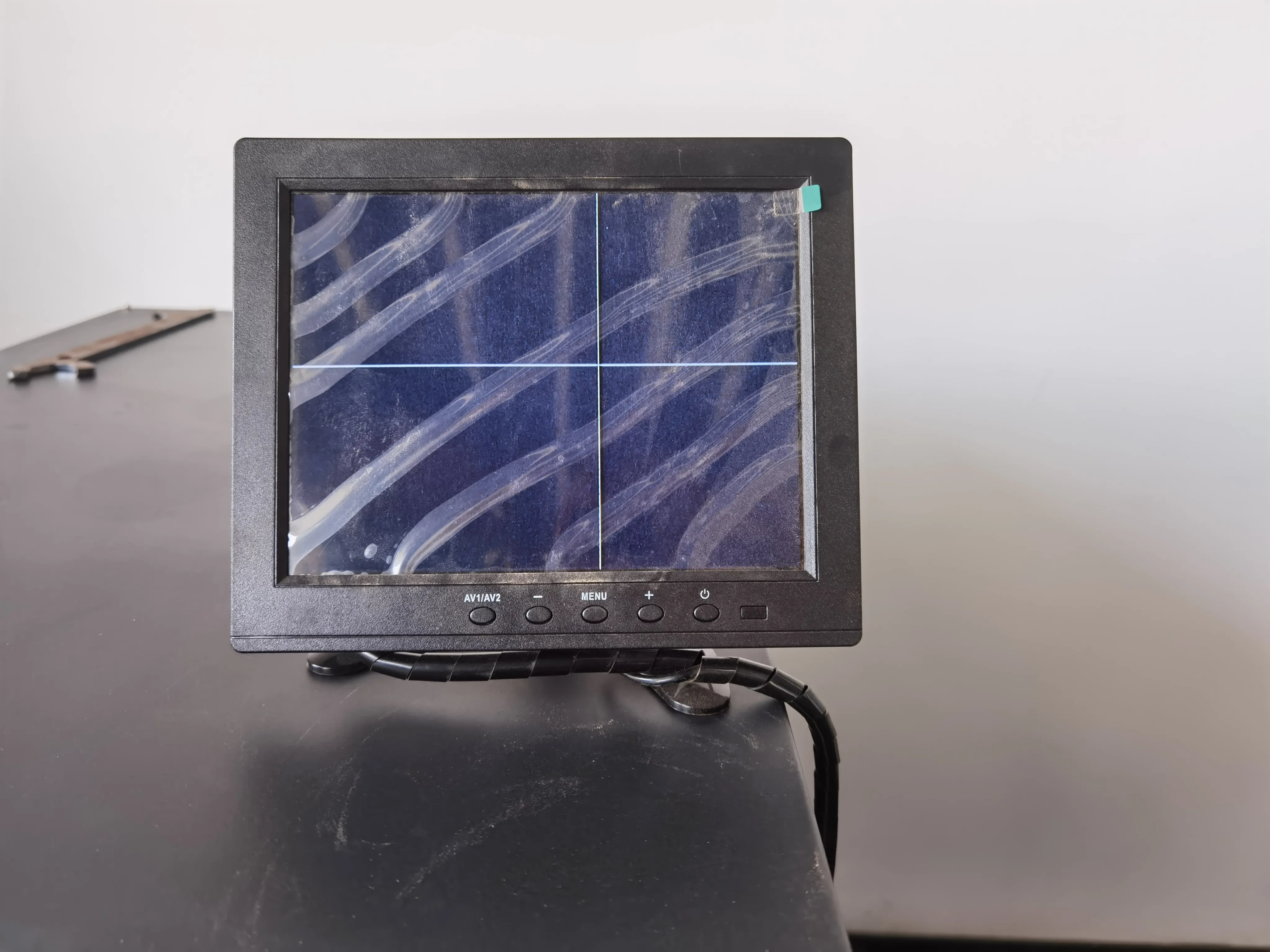

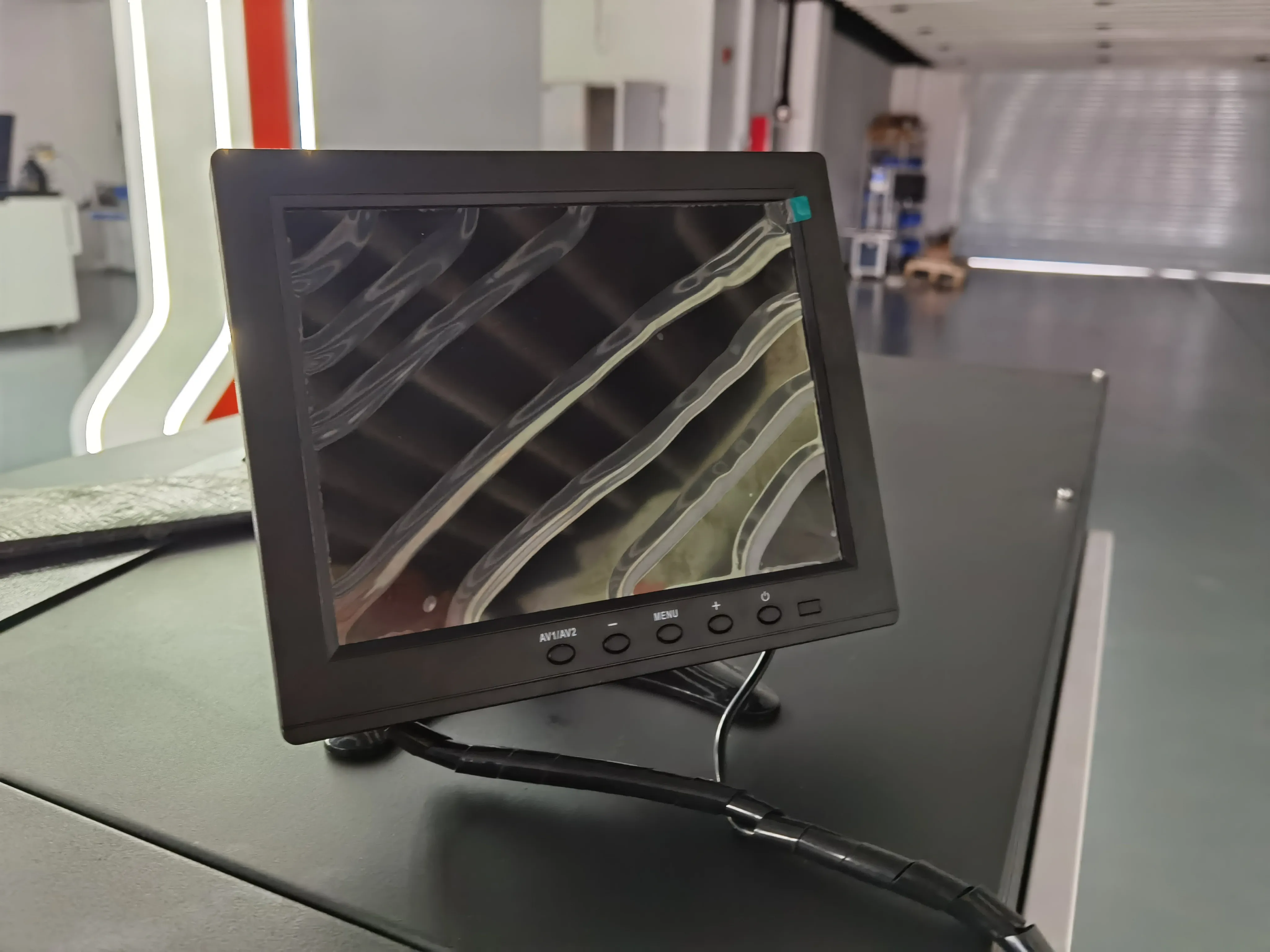

| レッドポインタ | 〇 |
| 半田接合部の追跡 | 〇 |
| HCI ヒューマンコンピュータインタラクションシステム |
〇 |
| 温度制御システム | 〇 |
| 付属品 | 変圧器・水冷機・3D溶接テーブル(クイッククランプなし)・保護レンズ3個・保護メガネ1個・レンチ |
| レーザーガン重量 | 1kg |

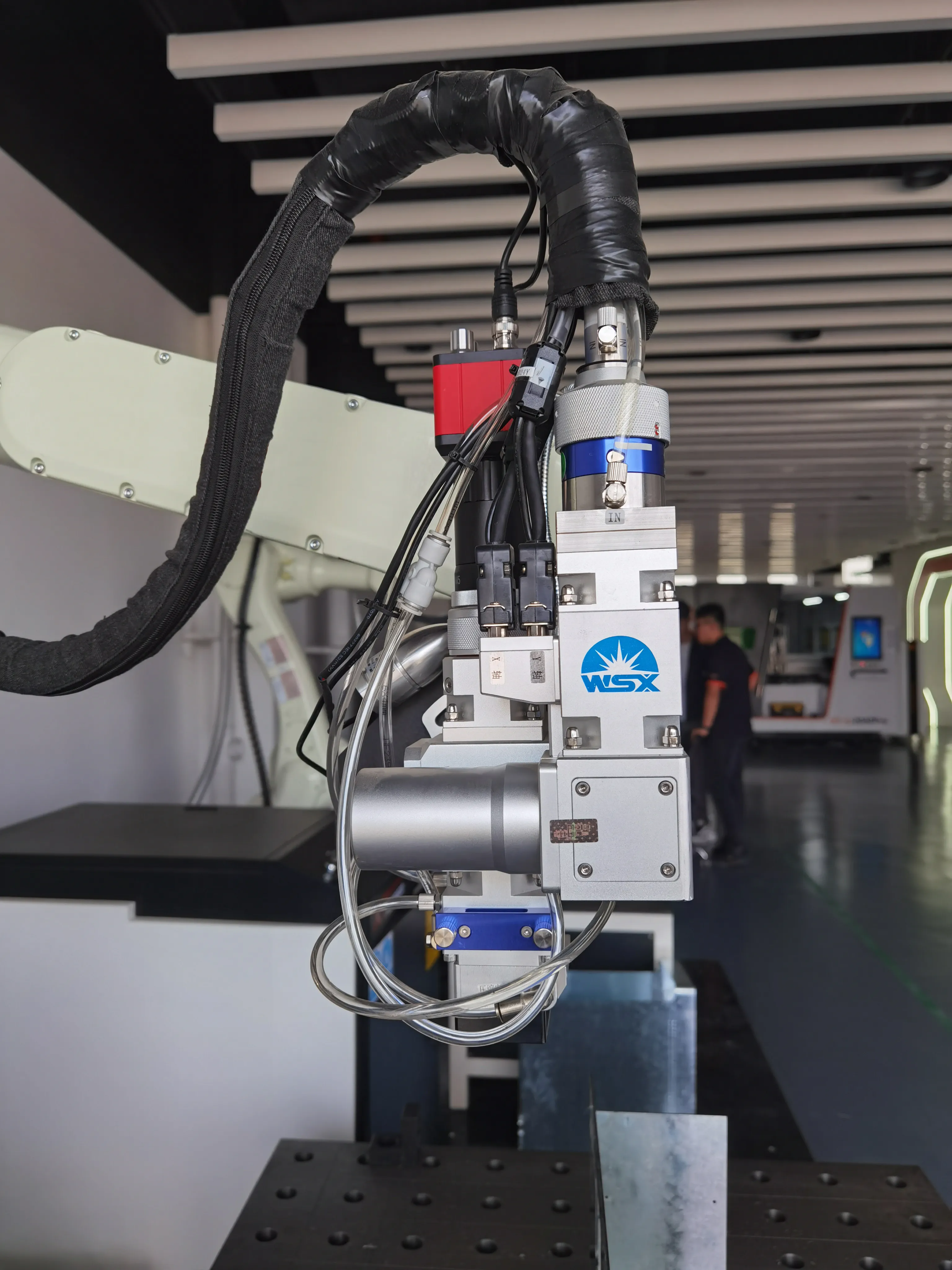

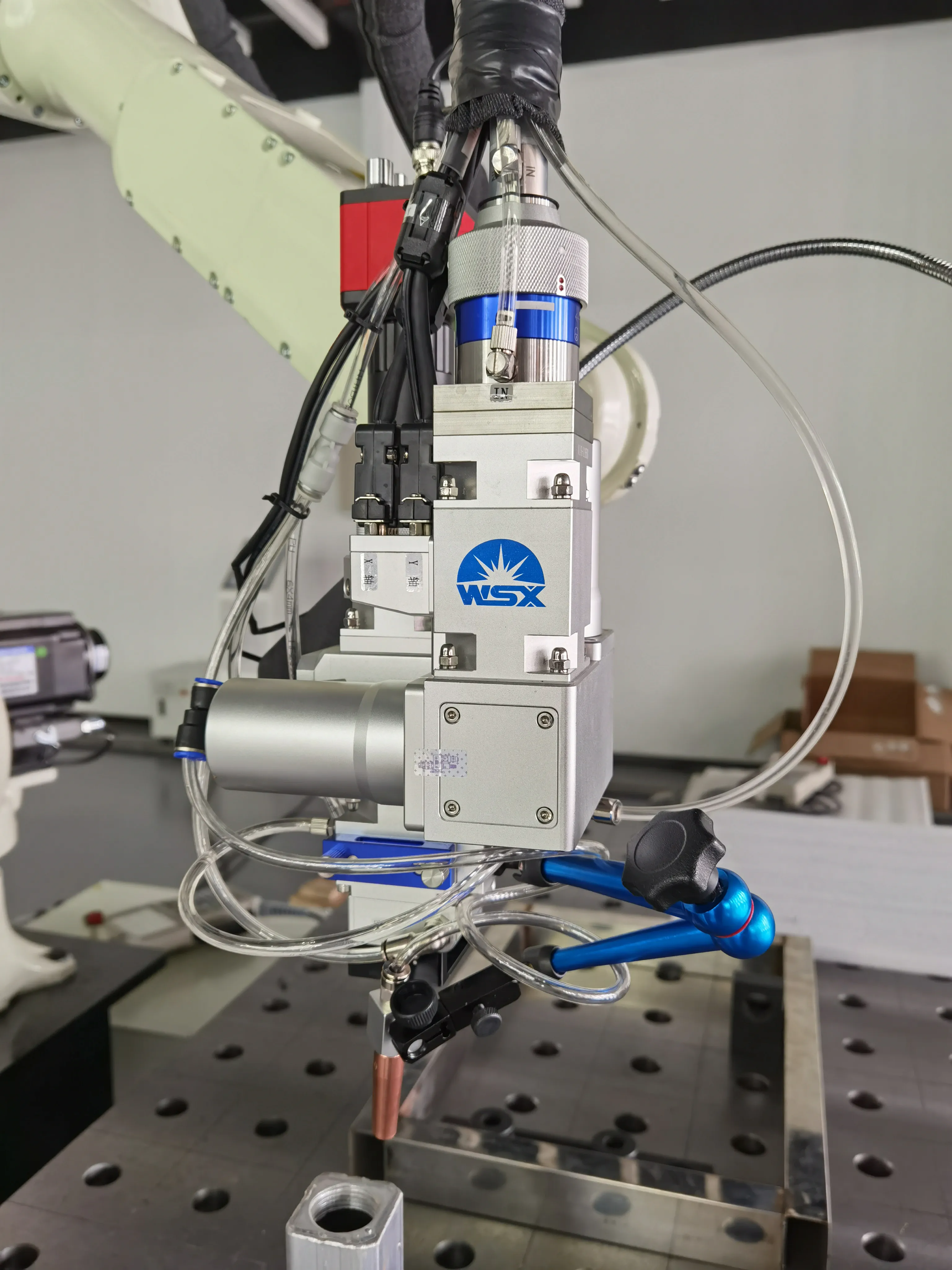

| レーザーヘッド |
Suplaser SUP25A(標準)
Zhibo-tech／WSX(オプション) |
| レーザーヘッドモデル | ダブルウォブルヘッド |

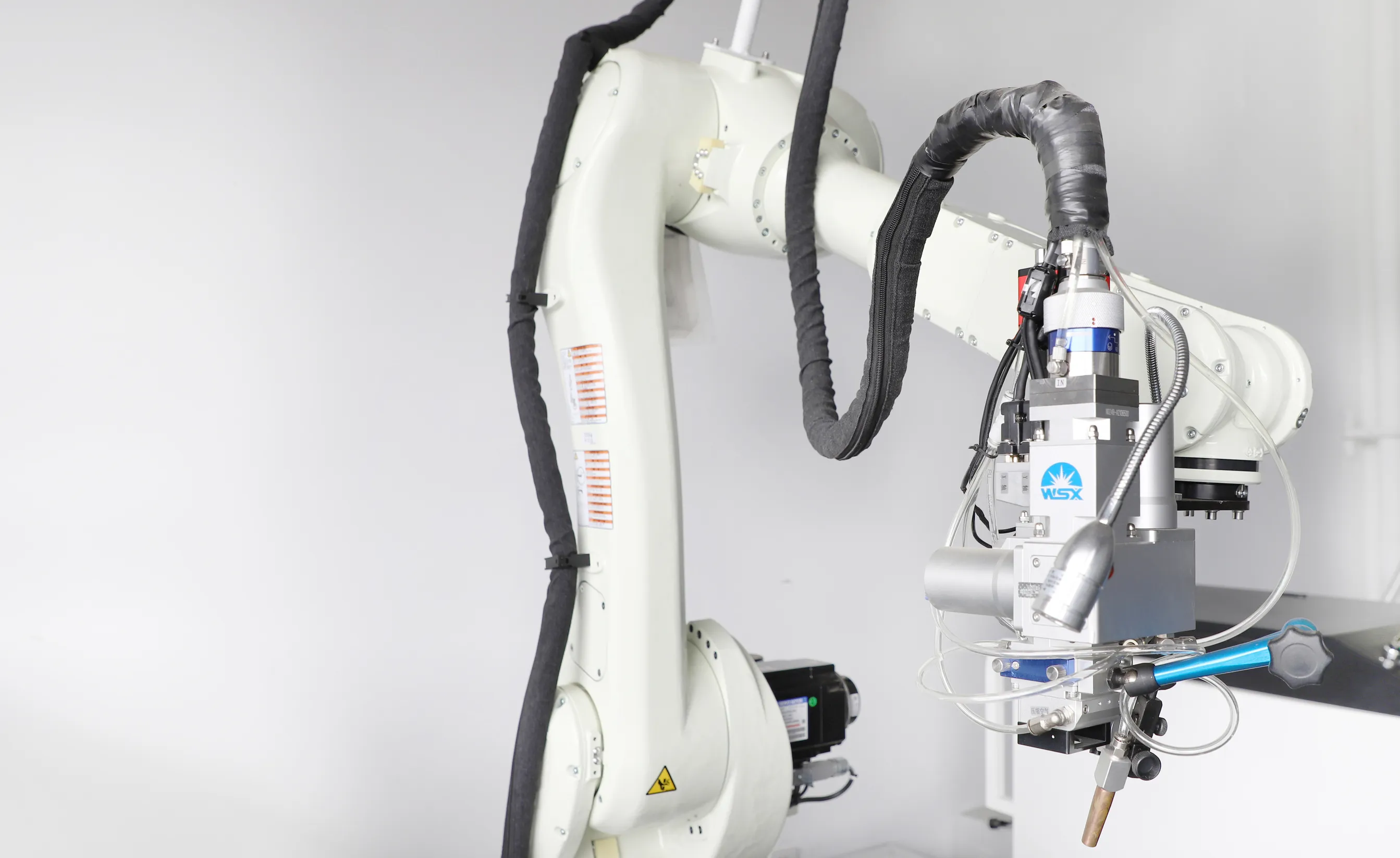

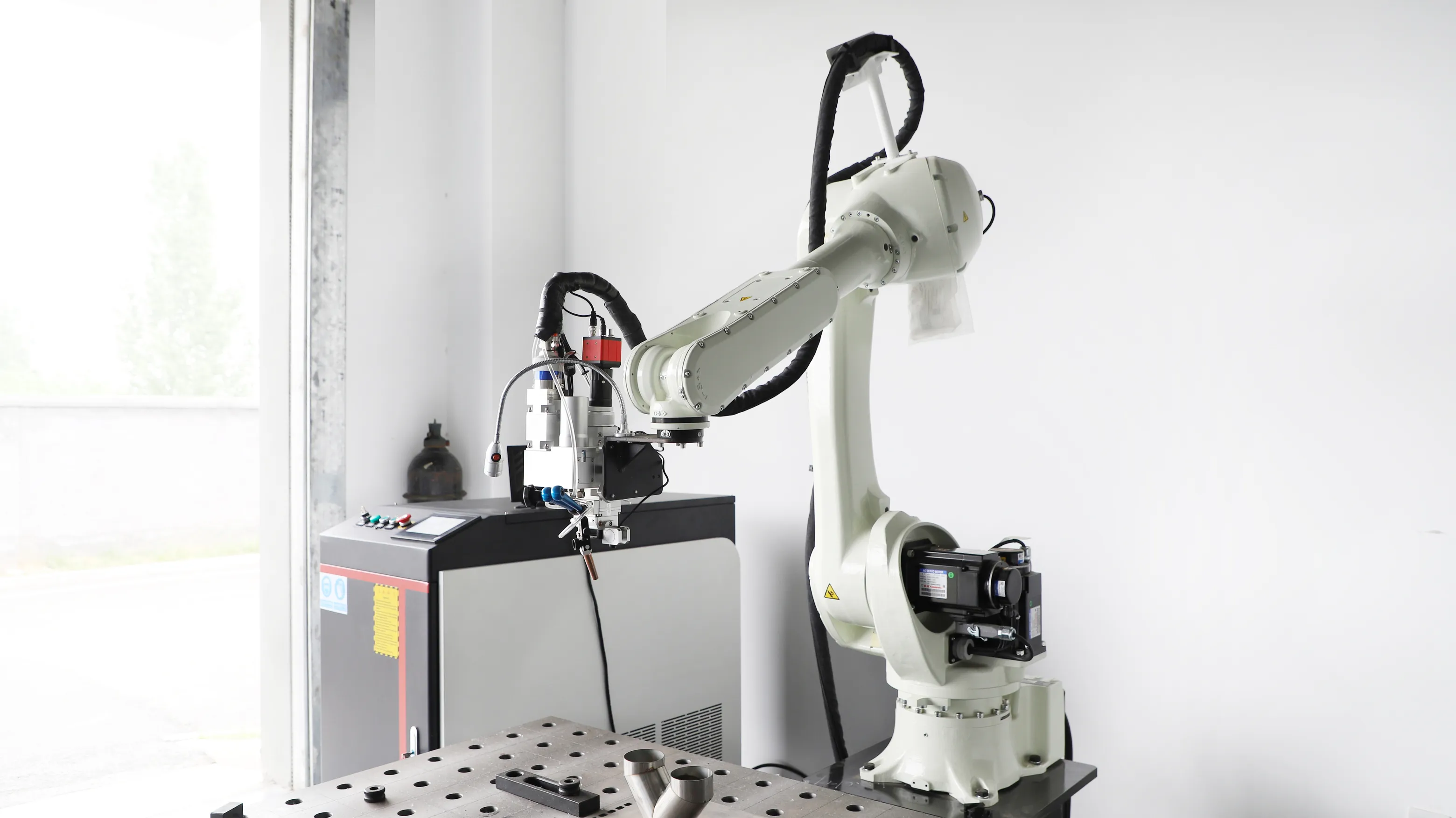

| ロボットアーム |
EFORT ER25-1800 川崎、ファナック、ABB、安川、KUKAなど(オプション) |
| アーム長さ | 1850mm(EFORT) |

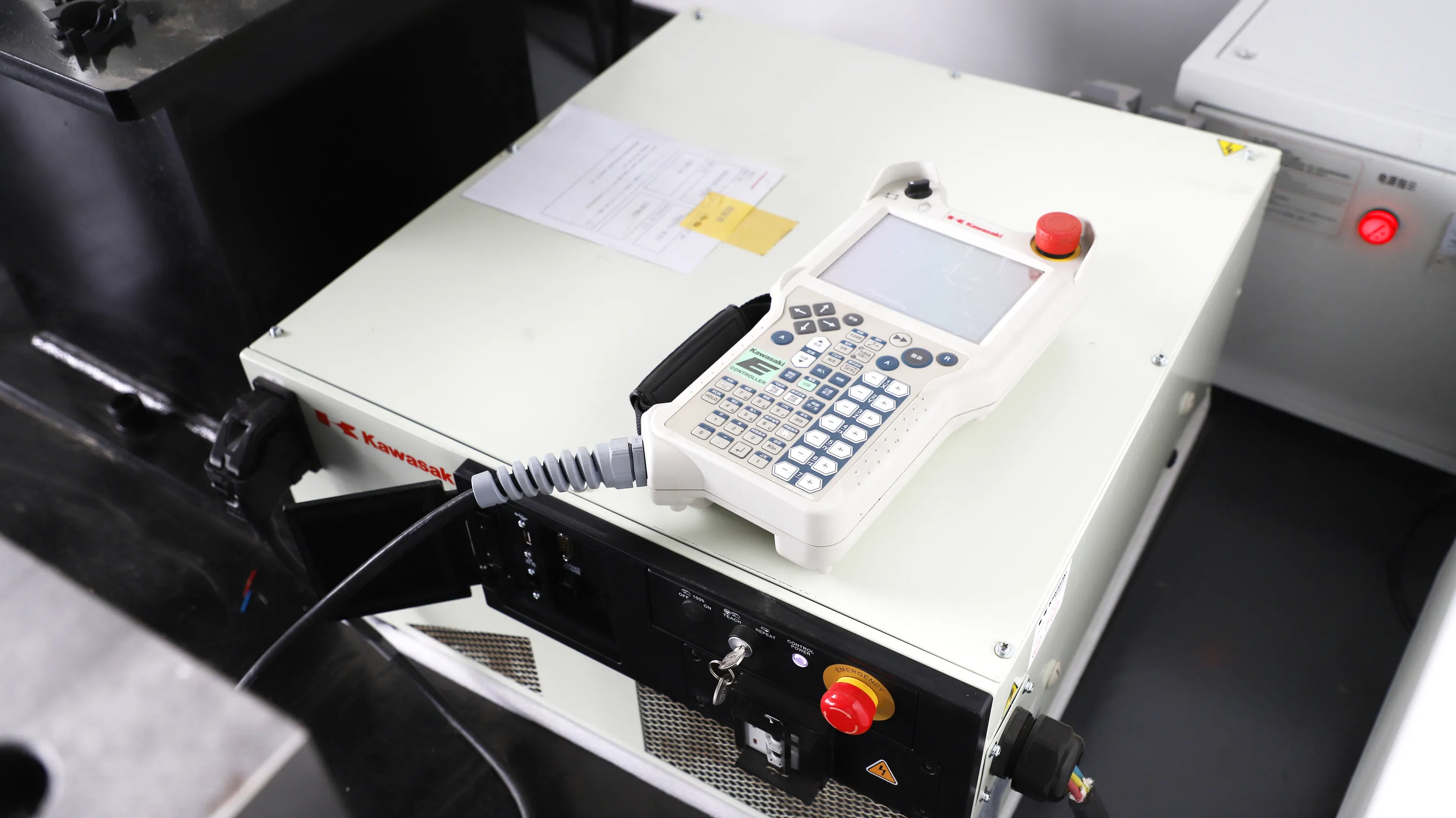

| ロボット本体質量 | 175kg EFORT ER25-1800 単体（以下のロボット項目は標準構成 EFORT ER25-1800 の値です。他社ロボット選択時は異なります） |
| ロボット保護等級 | 本体 IP54 ／ 手首部 IP67 ロボット制御盤 IP20 |
| ロボット設置方向 | 床置き（標準） 天吊り・壁掛けは EFORT ER25-1800 ロボット単体としての対応設置方向です（装置としての可否はお問い合わせください） |
| ロボット動作範囲 | J1 ±170° ／ J2 +77°〜-160° ／ J3 +165°〜-85° J4 ±190° ／ J5 ±130° ／ J6 ±360° |
| ロボット最高速度 | J1 220°/s ／ J2 180°/s ／ J3 200°/s J4 360°/s ／ J5 360°/s ／ J6 410°/s |
| 手首許容負荷モーメント／許容負荷イナーシャ | モーメント：J4 50N・m ／ J5 50N・m ／ J6 30N・m イナーシャ：J4 2.2kg・m2 ／ J5 2.2kg・m2 ／ J6 1.5kg・m2 |
| ブレーカー | 正泰 |
| ソレノイドバルブ |
〇 気圧アラーム(オプション) |
| 冷却 | 自動水冷機 |
| 推奨環境温度 | 0〜40 [℃] ※0度以下になる場合はクーラント液を使用 |
| 作業環境湿度 | ＜ 70 [%] |
| 外寸 (幅X奥行X高さ) [mm] | 1190×600×1200mm |
| 最大積載重量 | 25kg |
| 重量 | 約650〜700kg（作業台除く） |
| 電源・消費電力（供給元仕様値） | 1.5kW機：AC220V／10kW／32A 2kW機：AC220V／15.1kW／48.5A 3kW機：AC380V／16.3kW／30A ※供給元の仕様値です。国内設置時の電源条件（相数・周波数を含む）・変圧器についてはお問い合わせください |
| 電圧異常制御 | 〇 |
| レーザー安全標識 | 〇 |
| オプション | ワイヤー供給装置(シングルワイヤーのみ)・電圧レギュレーター・除塵装置・クリーニングエアガン・溶接継ぎ目の追跡・クイッククランプ・ガードレール |
| 価格(税別) |
納期・本体価格・仕様はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。 |
※ Raycus、EFORT、Suplaser、Zhibo-tech、WSX は各社の商標または登録商標です。
■ 特徴

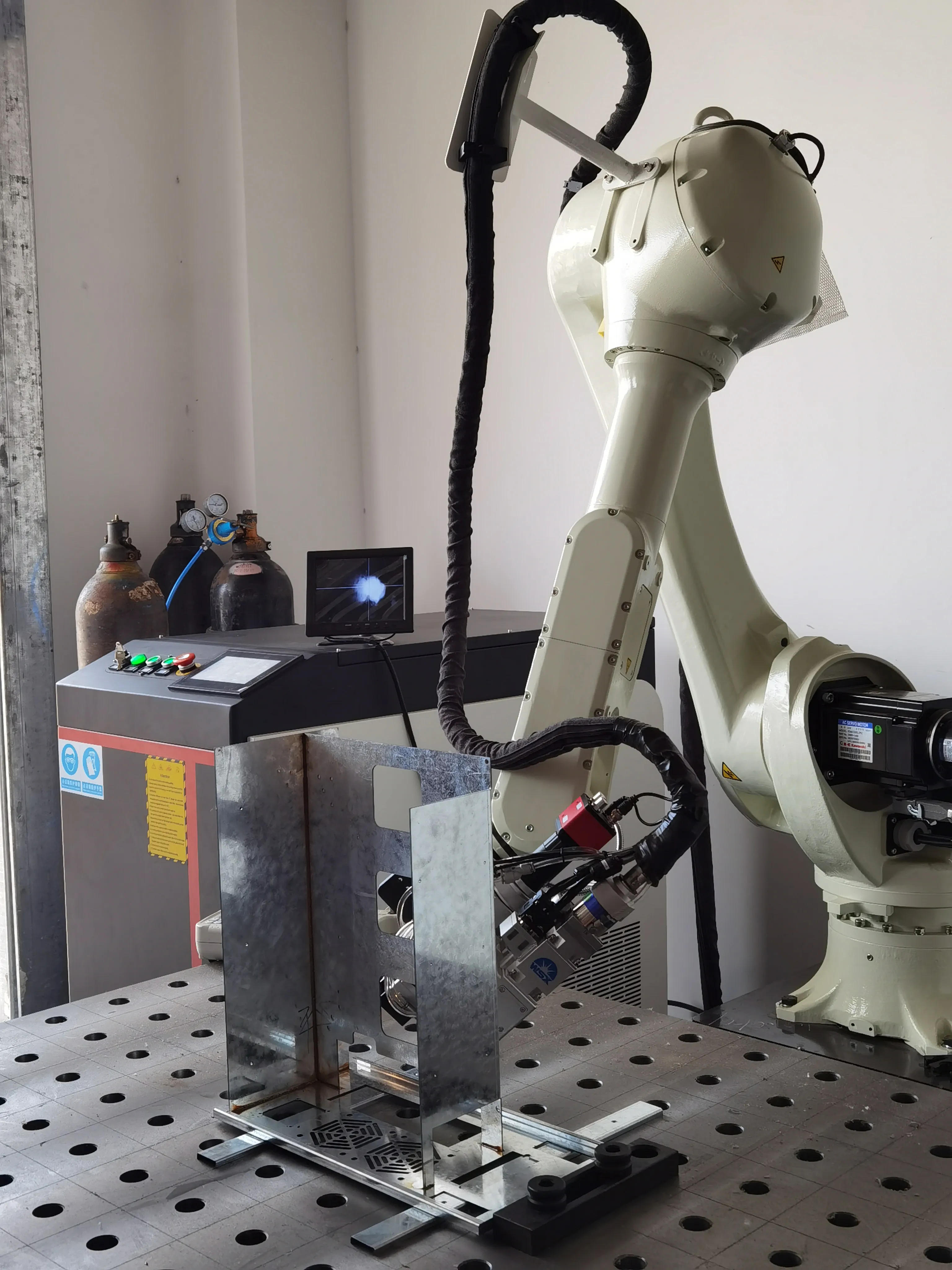

RSD-SUNMAXTWは、6軸ロボットアームファイバーレーザー溶接機です。高性能高調波低減を実現し、繰り返し位置決めの精度を高めています。

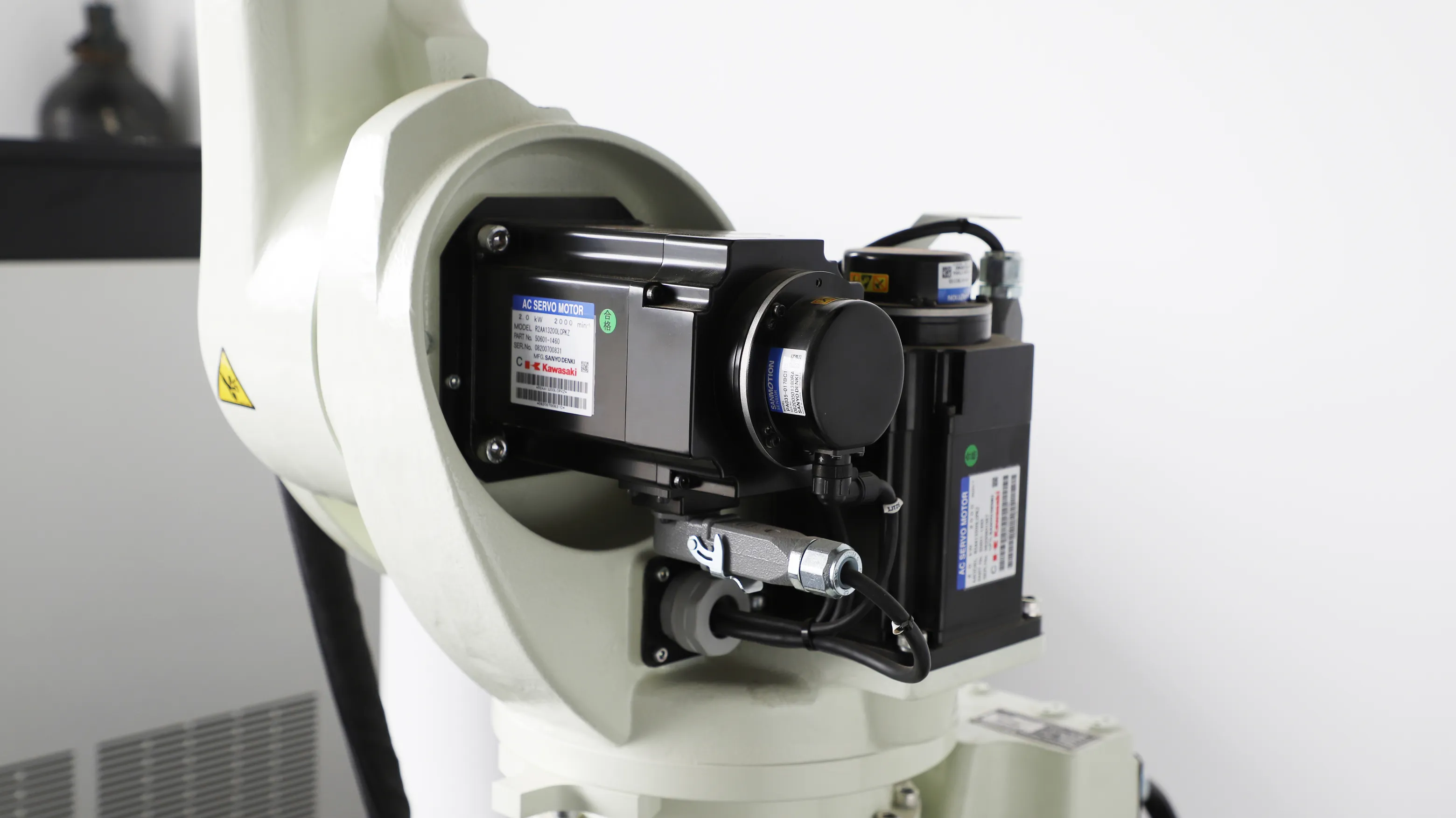

各軸は完全に密閉されており、ほこり、油、ガス、液体、その他厳しい環境における有害物質の侵入を防ぎます。
ロボットアーム溶接機の使用中に過負荷を防止するため、過熱、過電圧に対応する多機能保護を備えています。
ワイヤーフィーダー付帯はオプションとなります。
■ RSD-SUNMAX-FL-LCW 加工サンプル
