■ RSD-SUNMAX-FLGKS6024T2

RSD-SUNMAX-FLGKS6024T2

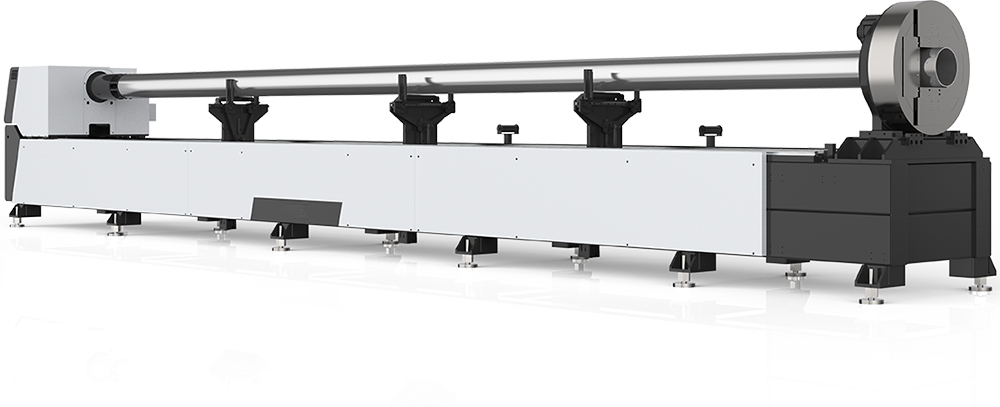

RSD-SUNMAX-FLGKS6024T2 3Dファイバーレーザーカッティングマシン

型式 RSD-SUNMAX-FLGKS6024T2
外寸[mm] 12455×2340×2500
重量 5700kg
レーザー形式 ファイバーレーザー
(IPG or Raycus or RECI 社製発振器)
ファイバーレーザーの高反射素材対応について
レーザー出力[W] 3kW / 6kW
波長 1090[nm]
ホールド径 サイズ [mm]
丸鋼管Φ20mm〜Φ240mm
四角鋼管20mm〜240mm
H鋼100mm〜180mm
アングル鋼40mm〜160mm
チャンネル鋼50mm〜180mm
加工素材最長格納サイズ 6500mm
X軸移動幅 [mm] 500
Y軸移動幅 [mm] 6500
Z軸移動幅 [mm] 400
回転角度 360度
最大回転速度[m/min] 100
X・Y軸 位置決め精度[mm] ±0.03
X・Y軸 最大加速度[m/min] 100m/min
チャック駆動 エアー
チャックの付加重量[kg] <300
ガイドレール幅[mm] 35
潤滑システム 自動
加工速度 [m/min]

例) 1500W機で窒素を使用して、t=6.0 ステンレスを切断する場合の最高速度

0.9
電源 AC220V/50Hz/60Hz/60A
レーザーシステム Cypcut 3000
インポート対応ファイルフォーマット DXF, PLT, AI, Gerber, NC(Gコード)
フォロー(倣いセンサー) 自動キャリブレーションあり
制御装置 指令単位 0.001mm以下
指令方式 Gコード/Mコード方式
プログラム転送方式 USB

※ネット接続は禁止してます

ギアとラック Apex(台湾)/ YYC(台湾)
レデューサー Motovario(フランス)
ガイドレール Lapping(台湾)/ Hiwin(台湾)
電子部品 Schneider(フランス)
空気圧コンポーネント SMC(日本)/ AirTec(台湾)
水冷機 Hanli(中国)/ S&A(中国)
制御用パソコン HP
オートフォーカス

加工時に、動的に焦点距離を調整する機能が標準で装備されています。H鋼、U鋼、L鋼の切断も可能です。

操作装置 カラー10.4インチ以上。
キーボード・マウス・リモコン
タッチパネルはオプション装備可能
設置場所の広さ 本体外寸に対して、前後左右にそれぞれ最低1.5m以上の空きスペースが必要です
アシストガス(必要設備) アシストガスはご用意していただく必要があります

・窒素(ステンレス・アルミニウムなど)
・酸素(炭素鋼)

※ 要求加工品質によっては、クリーンエアーも使用可能

※ 要休加工品質によっては、炭素鋼に窒素、ステンレス等に酸素を使用することも可能
ガス調整器(必要設備)

調整器はご用意していただく必要があります

・調整器は3[MPa]程度までの出力調整に対応している機種を用意してください。
・調整機の出力側には、外径10mm、内径7.5mmのホース(PA6)を接続します。

<調整器の例>
@ ユタカ FR4L-4-5A6B-2RF4TF-V
A ヤマト産業 YR-5062S-R-1101-2221
B ハンシン HY-50S

<ワンタッチカプラ例>
@Aの場合 (RC1/4 出力 ※ 他の形状も選択可)
ソケットカプラー (メネジ取付用)
プラグナットカプラー(ウレタンホース取付用)

Bの場合 (M16 P1.5 おねじ 出力)
異径ニップル(M16 -> R1/4)
ハイカプラ ソケット(オネジ取付用)
プラグナットカプラー(ウレタンホース取付用)

※ 地域・ボンベの出力口の形状によっては、「関西式オンニップル」が必要になる場合があります

価格(税別) 納期・本体価格・仕様はこちらよりお問い合せ下さい。

※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。
販売開始日 2023年 4月
オプション ・レーザー発振器はRaycusが標準装備となります。アルミニウムなど高反射素材を加工する場合はオプションでIPGに変更が可能です。
・半自動設置及び取り出し機能(半自動ローディング・アンローディング)をオプションで追加できます。
・φ280mm、φ360mmへアップグレードが可能です。
・パイプカット専用のネスティング機能をオプションで追加できます。



注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。



■ FLGKS6024T2の特徴

●FLGKS6024T2はFL60Mの後継機種です。大型のパイプの加工が可能で、最大サイズは240mm、最大付加重量は300kgです。

●簡単な操作のための制御装置を採用しています。

●長い管の切断の過程で変形問題を解決することができるインテリジェントな管支持設計を採用しています。

●加工素材回収ラックの傾斜角度は25°で、切断された材料は完成品回収ボックスに自動的に落下します。

搬出ラック

●チャックは広いクランプ範囲と大きな支持力を備えています。 240仕様の空気式スクエアチェックを装備、最大耐荷重は300kgです。

搬出ラック

●追従サポートモジュールは上下+左右方向でパイプを同時にサポートするため、細いパイプをよりしっかりとクランプします。

搬出ラック
・自動水冷機
焦点レンズ等、レーザーヘッドを冷却します。
大流量、低騒音のステンレス製循環ポンプを使用し、タンク、パイプも錆びない素材を使用して、安定した水圧、長寿命を実現した自動水冷機です。

付属の自動水冷機についてはこちらを参照して下さい。

RSD-SUNMAX-FLGKS6024T2
RSD-SUNMAX-FLGKS6024T2

■ 加工サンプル
