■ RSD-SUNMAX-FLMOPAcolor 超薄板の切断とマーキング 人気機種

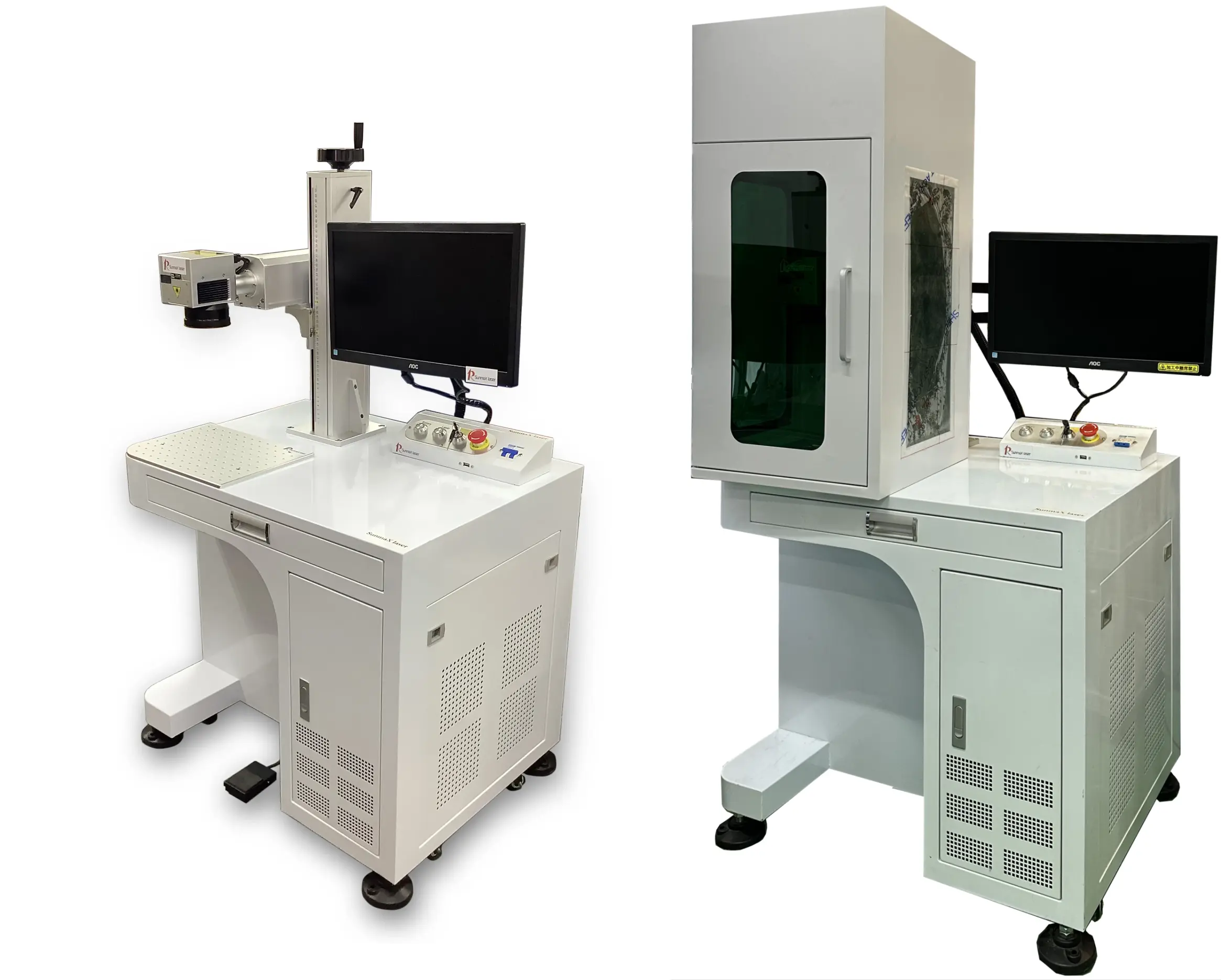

RSD-SUNMAX-FLMOPAcolor
| 型式 | RSD-SUNMAX-FLMOPAcolor |
|---|---|
| 標準マーキングエリア | 170mm×170mm |
| 加工可能素材高さ | 300mmまで |
| レーザー形式 | イッテルビウム ファイバーレーザー |
| レーザーモジュール寿命 | 100,000時間以上(理論値) |
| 冷却方式 | 空冷 |
| レーザー出力 | 30W/60W |
| 波長 | 1090[nm] |
| 最高マーキング速度 | 7000 [mm/s] | 加工位置精度 | ±0.01 [mm] | 搭載オペレーティングシステム | Windows 11 |
| 制御用ソフトウェア | EzCad2J |
| サポートされているアウトラインデータ形式 | AI、PLT、DXF、JPC、SVG、NC、BOT、DST |
| サポートされている画像ファイル形式 | BMP、JPEG、GIF、TGA、PNG、TIFF |
| 付属装置 | ・回転加工機 ・フットスイッチ ・トランス |
| 電源電圧 | AC100 [V] |
| 消費電力 | 待機時 : 50 [W] （回転加工機起動時80w） 加工時 : 140 [W] （回転加工機起動時190w） |
| 外寸 [mm] | 幅 800 × 奥行 600 × 高さ 1400 |
| 重量 | 97 [Kg] |
| レーザークラス | クラス 4 |
| オプション |
|
| 梱包用木箱外寸 (幅 x 奥行 x 高さ) |
1040 x 760 x 1150 個体により±50程度の誤差があります。重量150キロ |
| 価格(税別) |
納期・本体価格・仕様はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。 |
注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。
■ 特徴
陽極酸化彫刻、手工具深刻彫刻、アルミニウム深刻彫刻、ステンレス鋼表面彫刻黒、ICテーブル彫刻などを行うことができます。
文字列、グラフィックス、シリアルナンバー、バーコード。
フットスイッチの信号を使用することにより、外部から加工開始を制御できます。
超薄板の切断とマーキングが可能。最大1mm厚以下の板材切断も可能です。
文字列、グラフィックス、シリアルナンバー、バーコード。
フットスイッチの信号を使用することにより、外部から加工開始を制御できます。
超薄板の切断とマーキングが可能。最大1mm厚以下の板材切断も可能です。
■ 加工可否表
| 素材 | マーキング | 彫刻 | 切断 |
|---|---|---|---|
| 木材 | ✕ | ✕ | ✕ |
| MDF | ✕ | ✕ | ✕ |
| ガラス | ✕ | ✕ | ✕ |
| 御影石 | 〇 | △ | ✕ |
| 水晶 | ✕ | ✕ | ✕ |
| アゲート | △ | △ | ✕ |
| アメジスト | ✕ | ✕ | ✕ |
| 紙 | ✕ | ✕ | ✕ |
| 布 | ✕ | ✕ | ✕ |
| ステンレス | 〇 | △ | ✕ |
| 鉄 | 〇 | △ | ✕ |
| アルミニウム | 〇 | 〇 | ✕ |
| チタン | 〇 | 〇 | ✕ |
| ABS樹脂 | ✕ | ✕ | ✕ |
| アクリル | ✕ | ✕ | ✕ |
※加工条件によって結果は異なります。
※彫刻・切断加工は繰り返し加工が必要です。
※彫刻は0.3-0.5mm程度、切断加工は1mm程度を想定。
※アルミニウムや鏡など、反射率の高い素材の場合は、マスキング保護による加工を推奨。
■ 付属装置

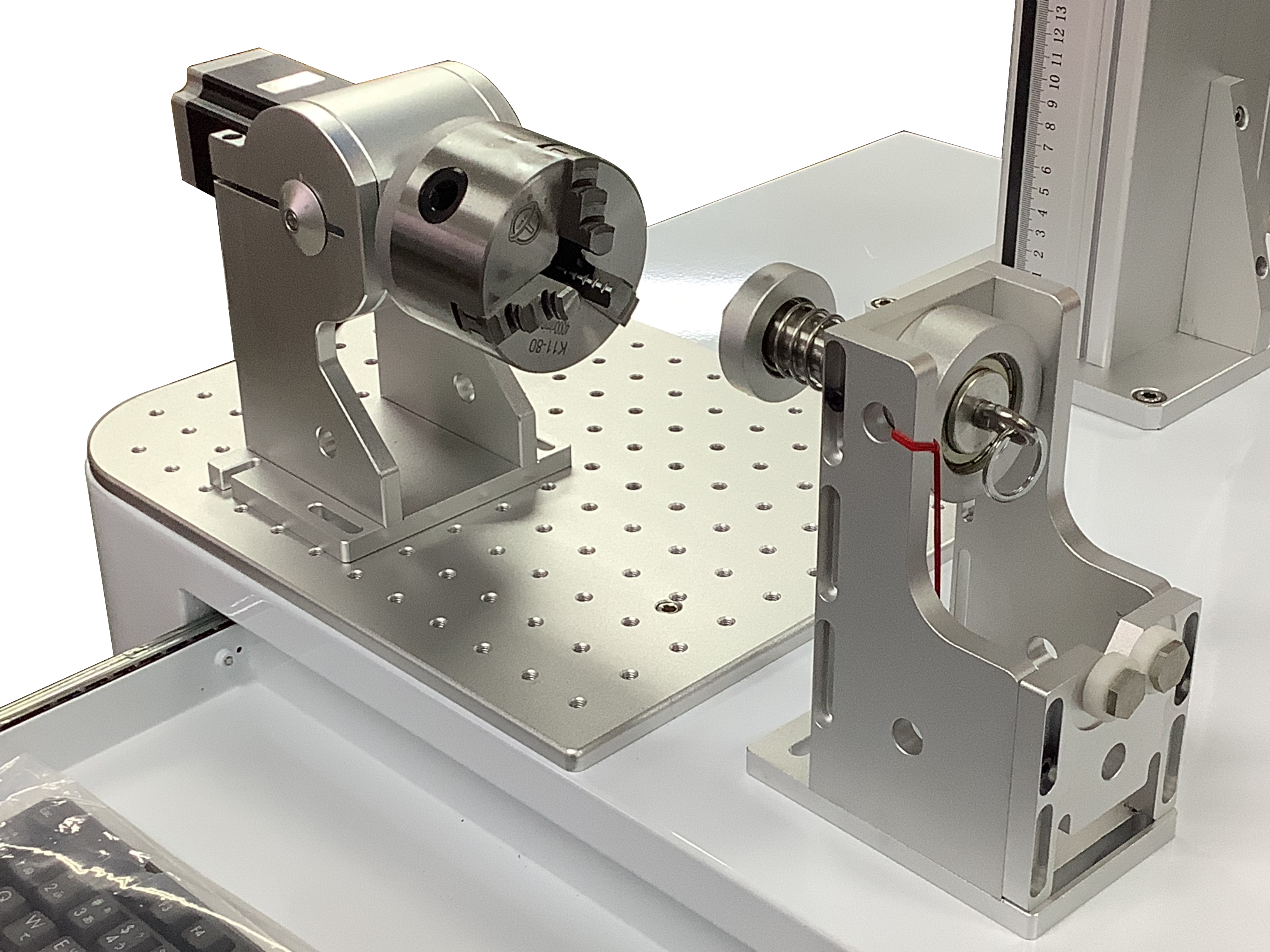

回転加工機
付属の回転加工機は内爪、外爪ともφ25〜80の加工素材に対応します。
ただし、外爪を使用して、加工素材を内側に挟み込む場合は、φ3程度以上の細さのものを固定できます。
付属の回転加工機は内爪、外爪ともφ25〜80の加工素材に対応します。
ただし、外爪を使用して、加工素材を内側に挟み込む場合は、φ3程度以上の細さのものを固定できます。

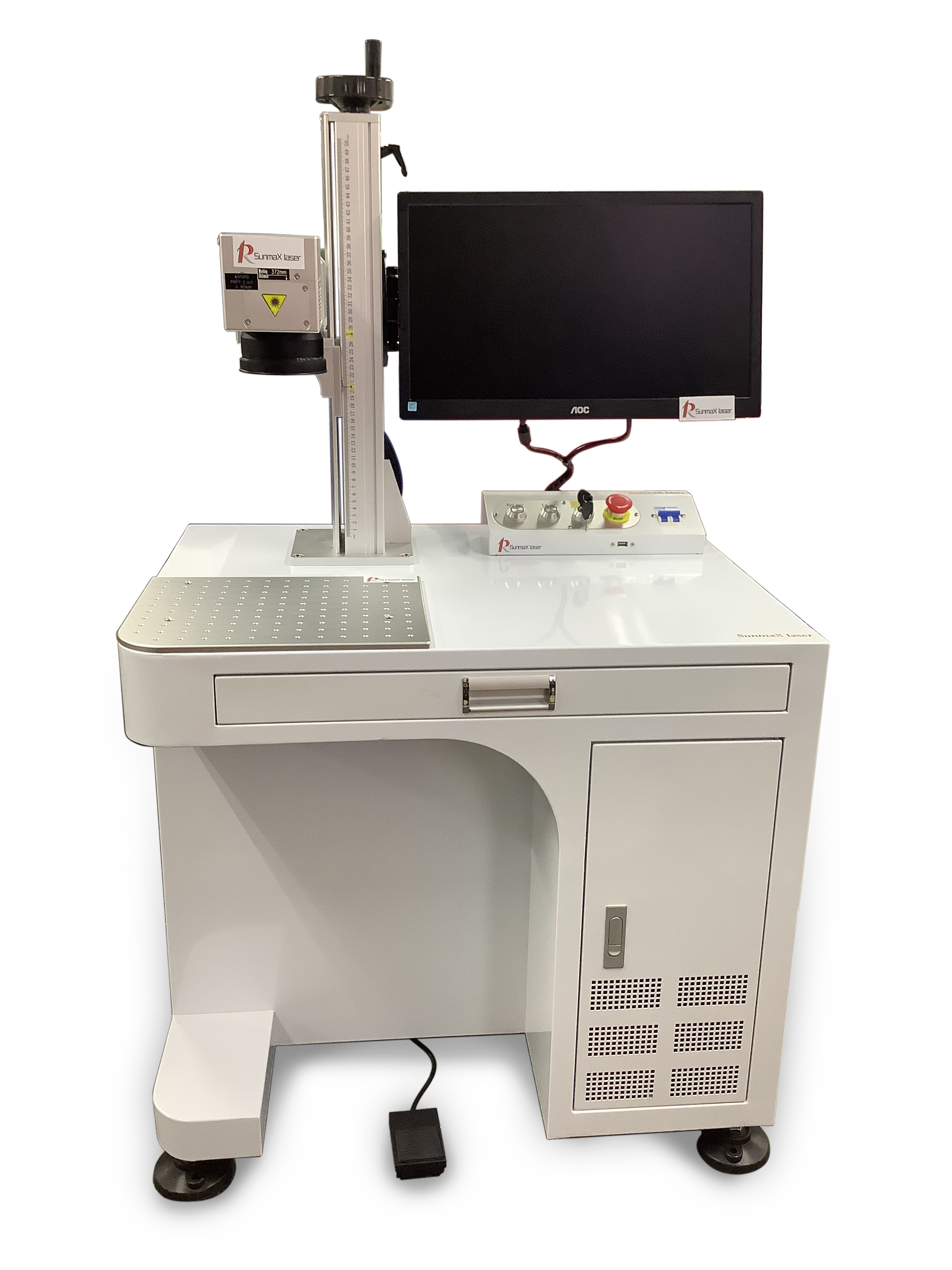

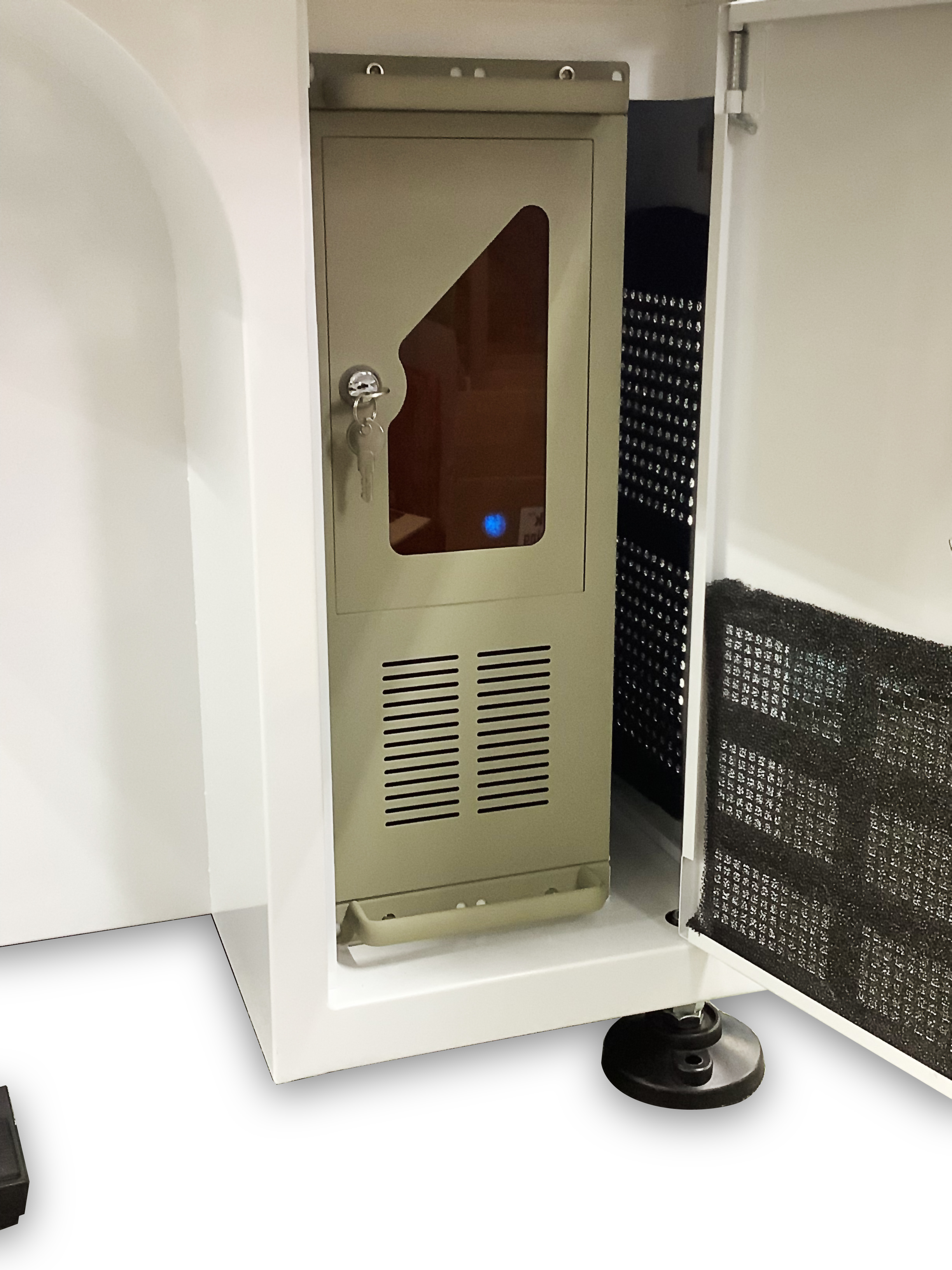

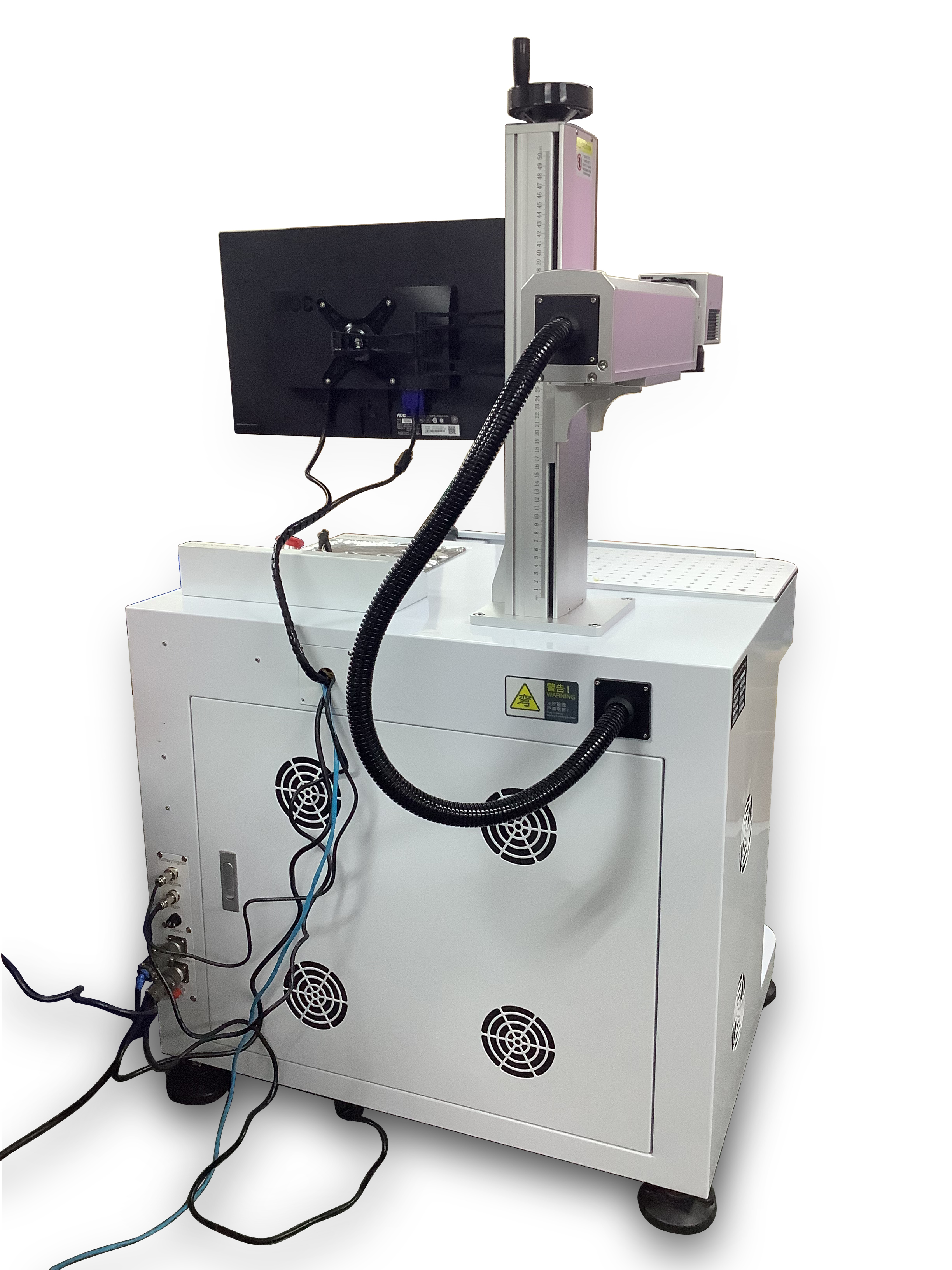

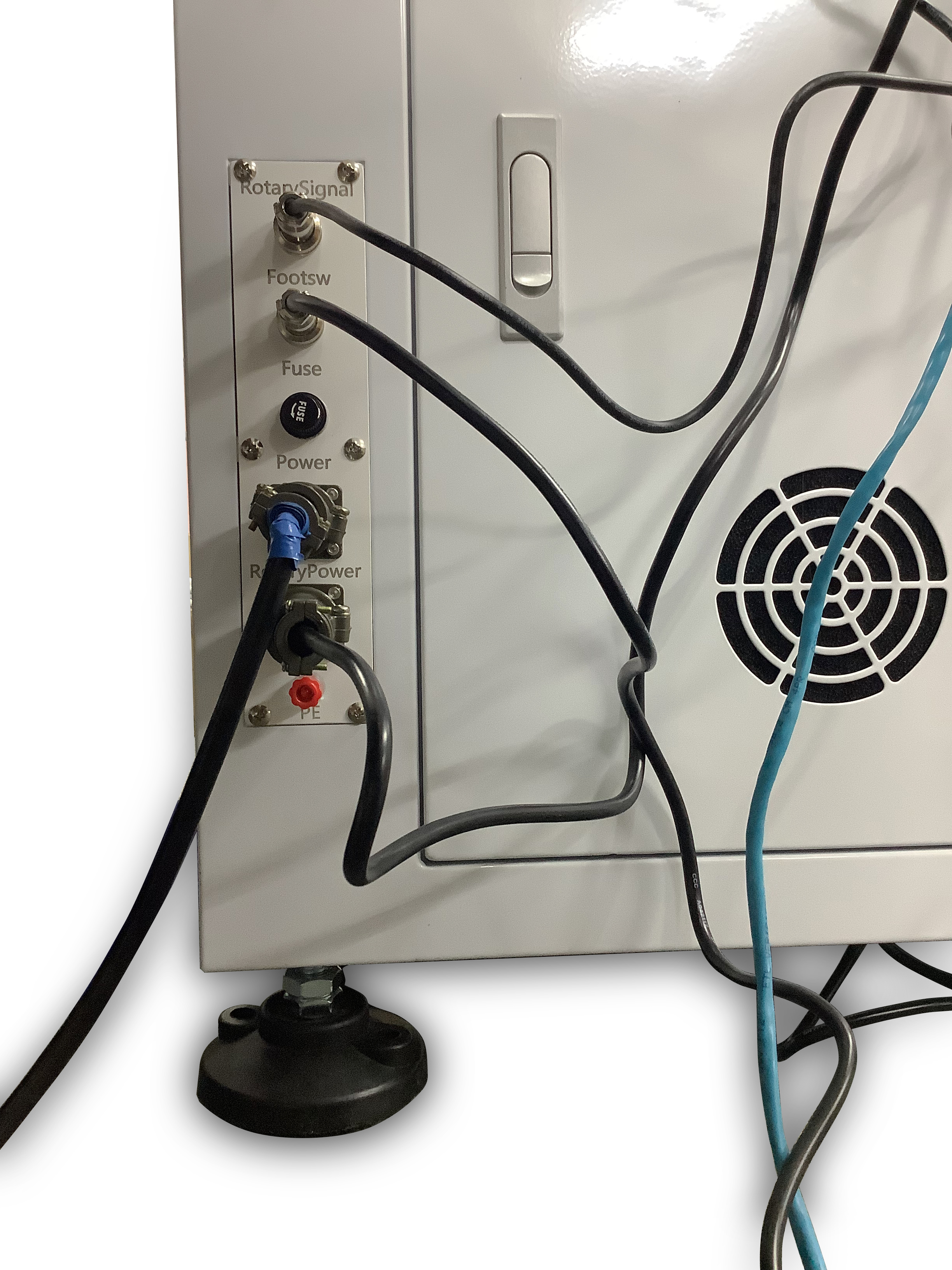

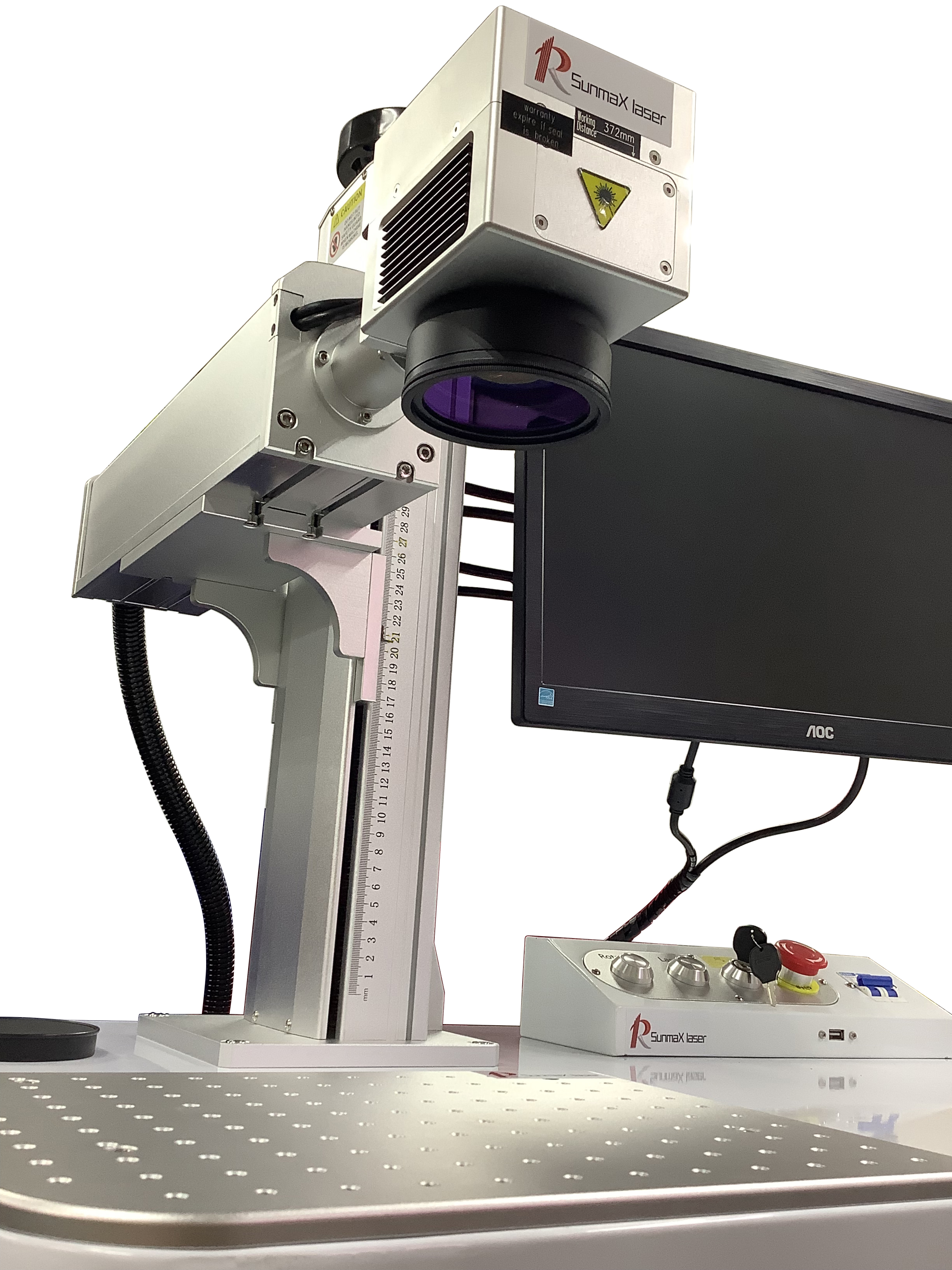

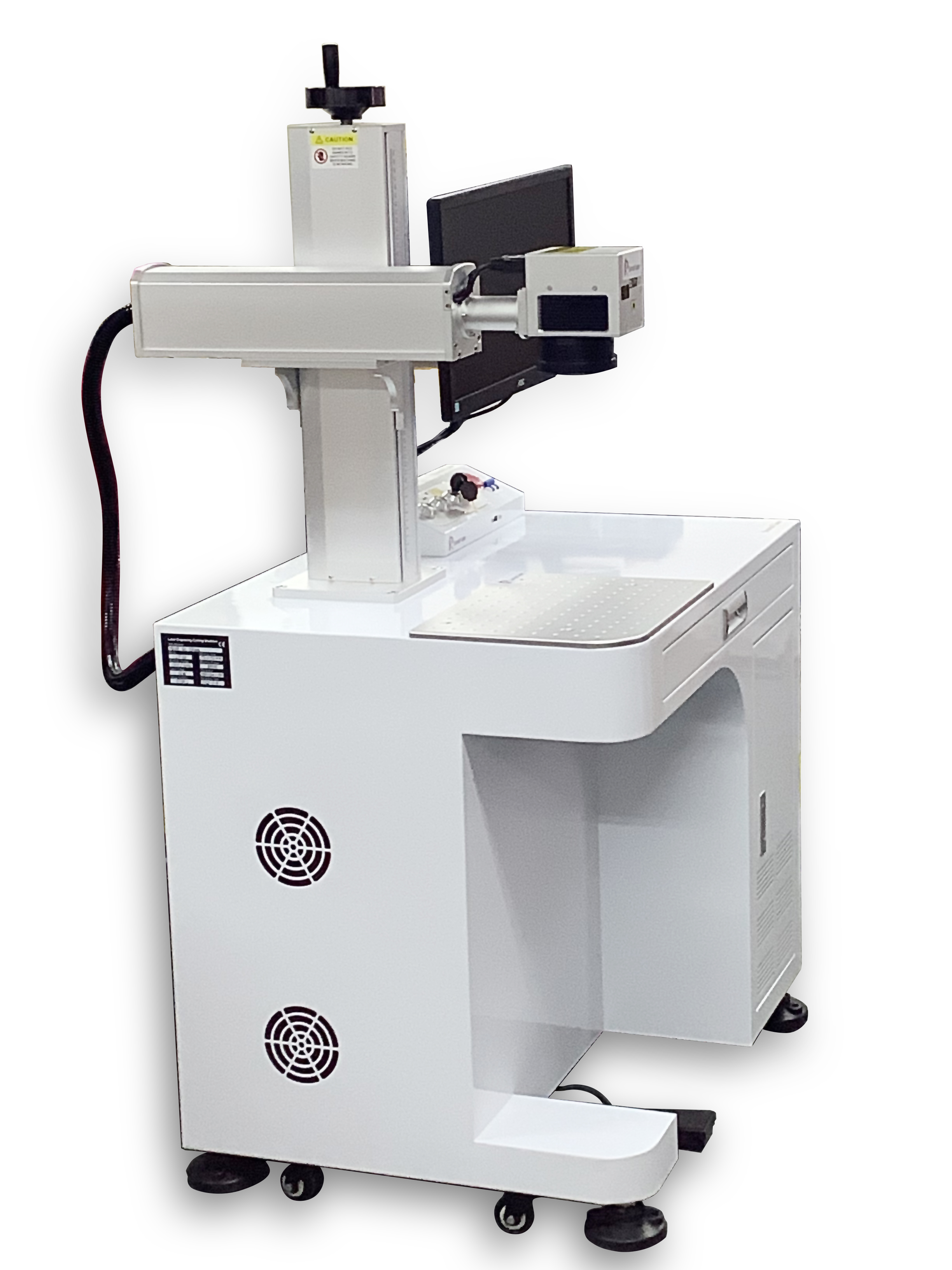

■ 外部写真
■ オプション 消臭集塵機
マックスクリーンボー２ 写真はFL30に設置したマックスクリーンボー２
屋内利用時のFL60MOPAcolorに消臭集塵機・マックスクリーンボー２を設置することで、加工時のイヤな「におい」や、加工による粉塵などを軽減させます。消臭集塵機の吸引口をなるべく加工箇所に近づけ、尚かつレーザー光の妨げにならないようにセッティングします。

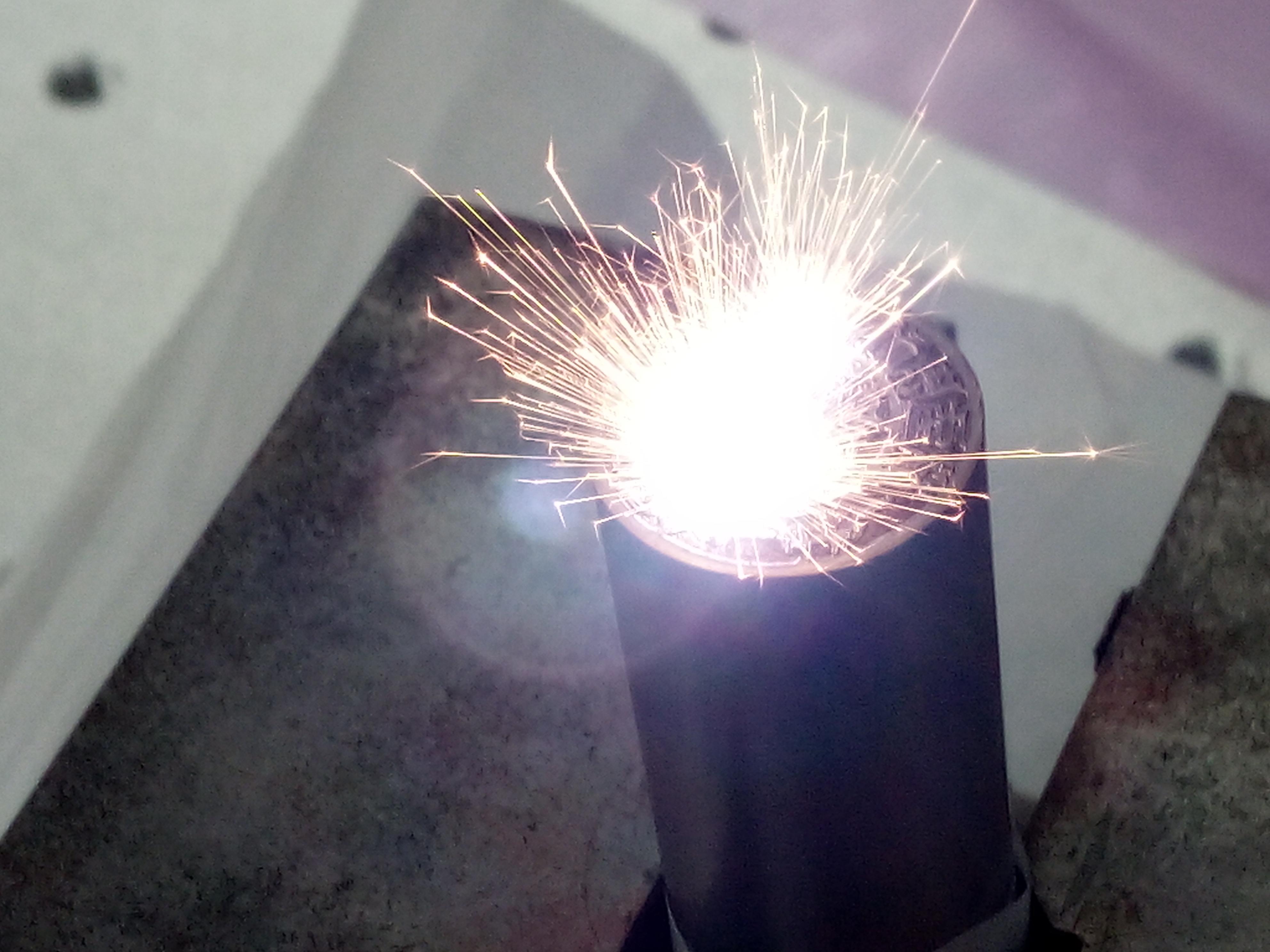

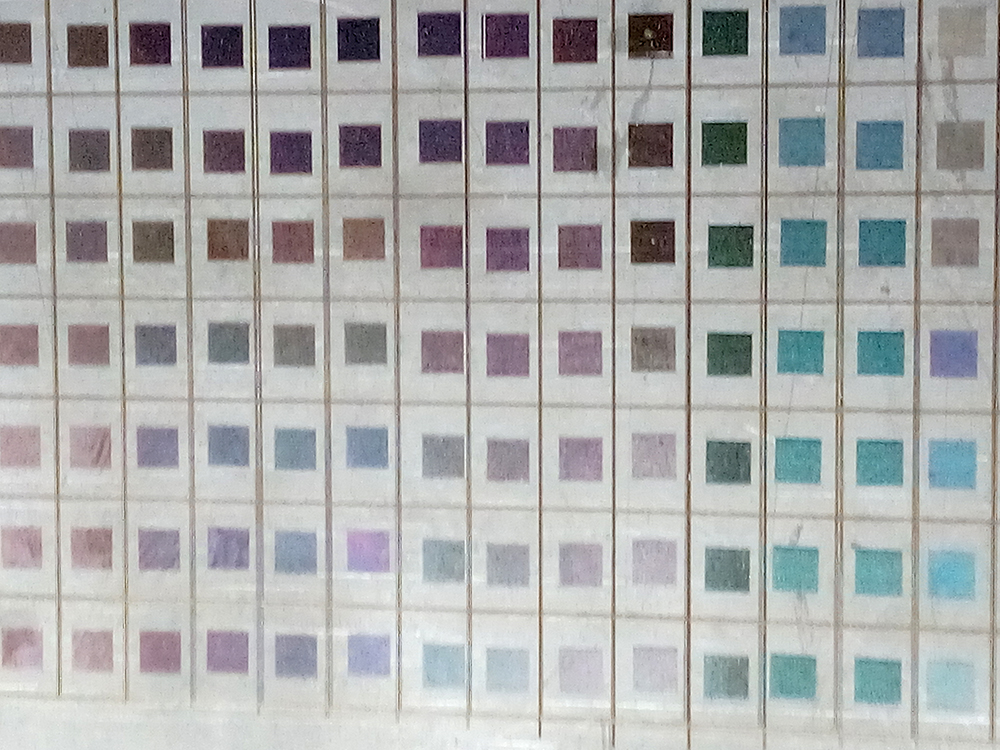

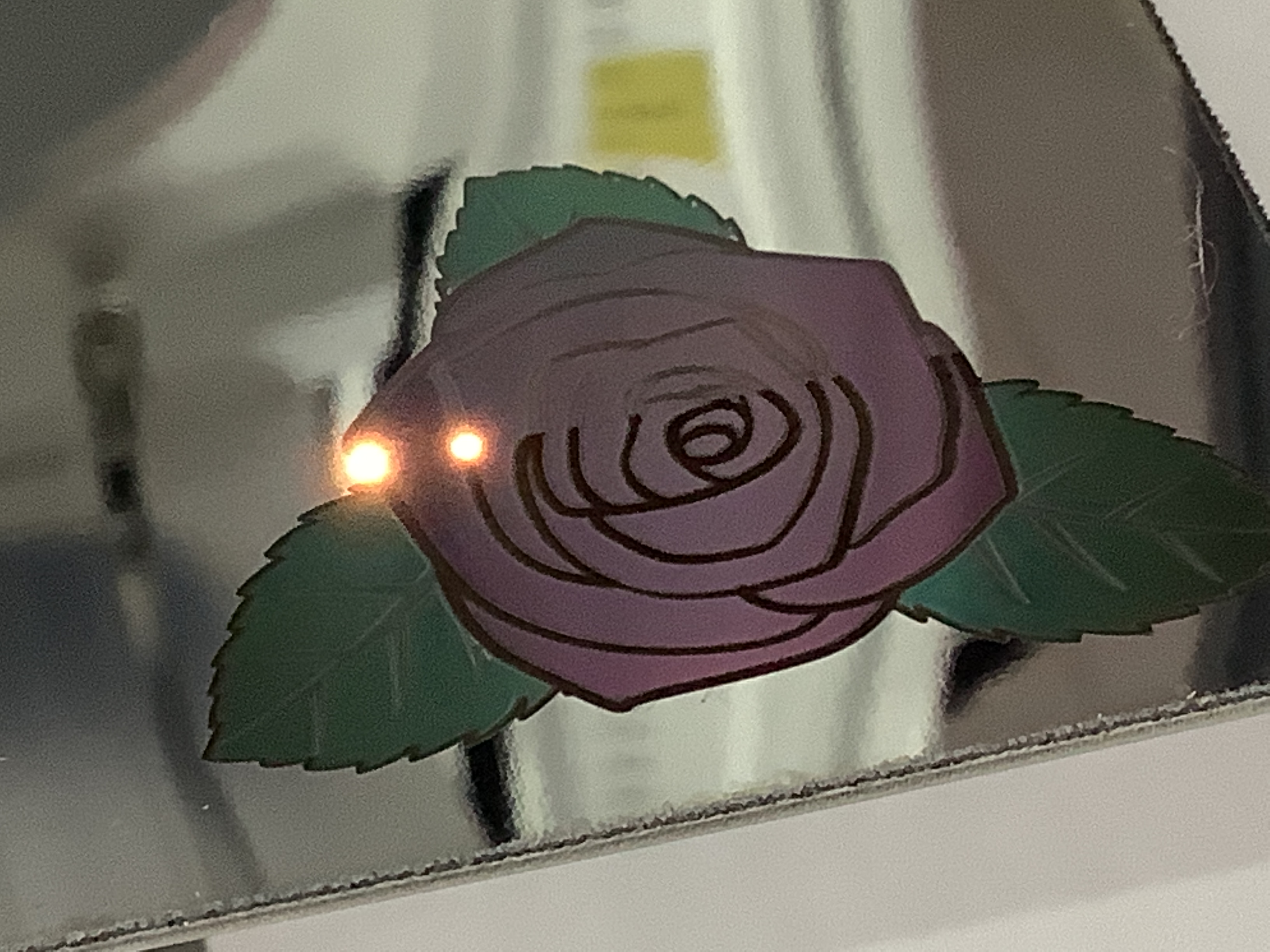

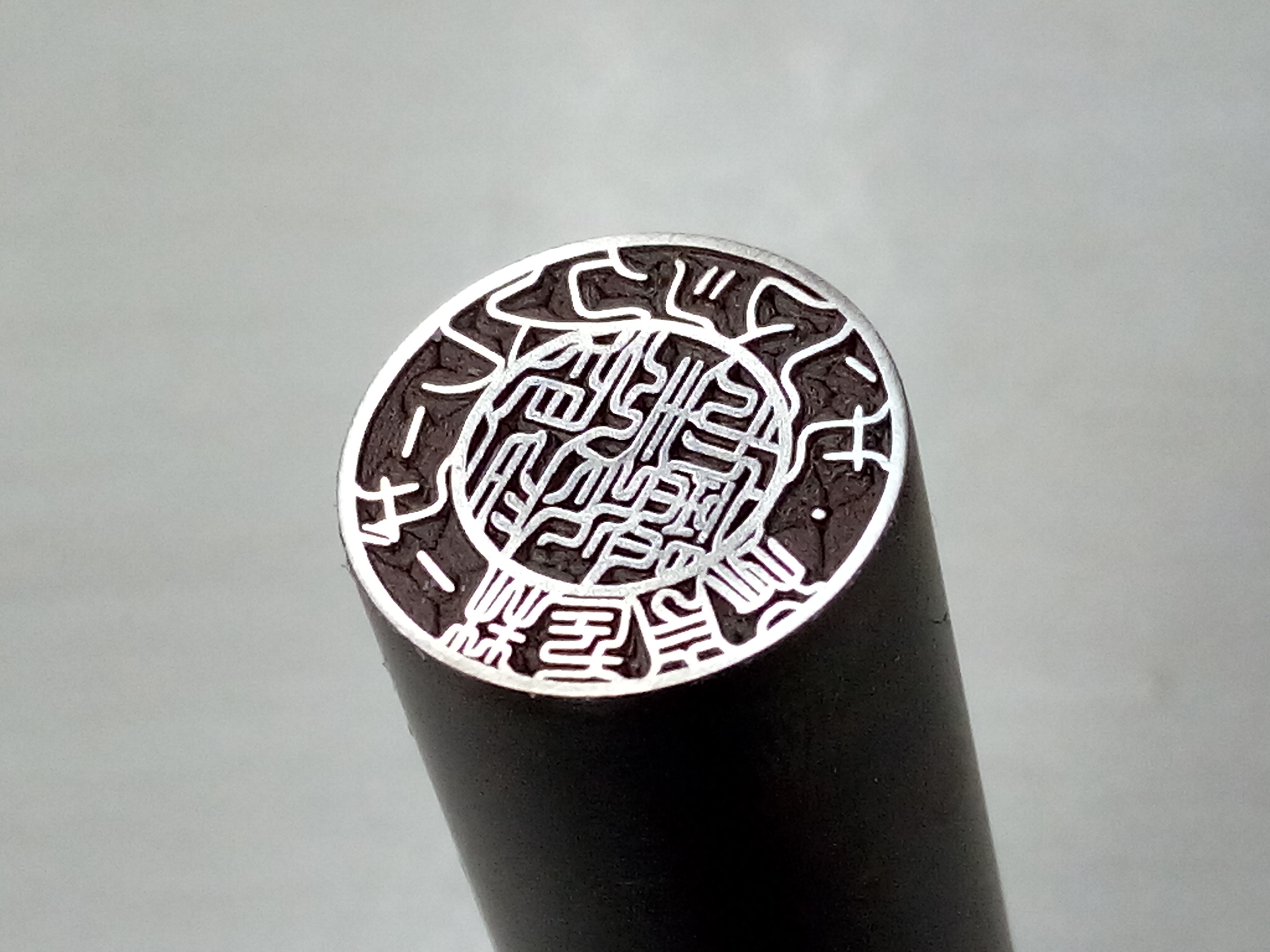

■ 加工サンプル
