■ RSD-SUNMAX-FL30 人気機種

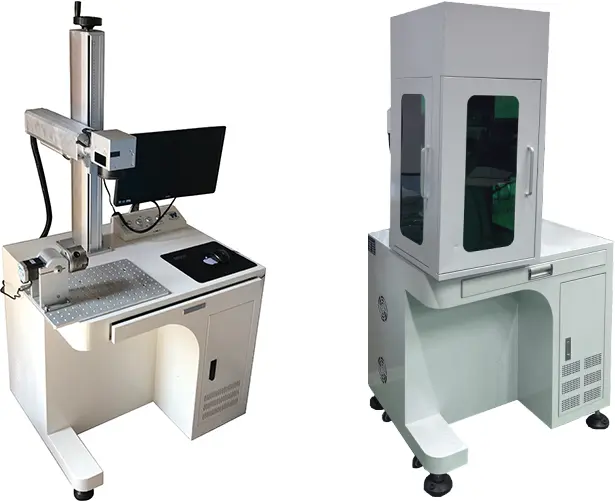

RSD-SUNMAX-FL30

RSD-SUNMAX-FL30

型式 RSD-SUNMAX-FL30
標準マーキングエリア 200mm×200mm
加工可能素材高さ 350mmまで
レーザー形式 イッテルビウム ファイバーレーザー
レーザーモジュール寿命 100,000時間以上(理論値)
冷却方式 空冷
レーザー出力 30W
波長 1060 〜 1070[nm]
パルス周波数 20 〜 80 [KHz]
各パルスエネルギー 0.51 [mj]
最小レーザースポット径 20 [μm]
最小線幅 20 [μm]
加工位置精度 ±0.01 [mm]
最小文字サイズ(英数) 0.15 [mm]
最大深さ 1[mm] (鉄、チタンなど)
最高マーキング速度 7000 [mm/s]
搭載オペレーティングシステム Windows 10 Pro※1
制御用ソフトウェア EzCad2J
サポートされている
アウトラインデータ形式
AI、PLT、DXF、JPC、SVG、NC、BOT、DST
サポートされている
画像ファイル形式
BMP、JPEG、GIF、TGA、PNG、TIFF
付属装置 ・回転加工機
・フットスイッチ
・トランス
電源電圧 AC100 [V]
消費電力 待機時 : 120 [W]
加工時 : 330 [W]
力率 待機時 : 75 [%]
加工時 : 78 [%]
外寸 [mm] 幅 800 × 奥行 750(含 コネクタ接続)
高さ 1670
重量 97 [Kg]
レーザークラス クラス 4
梱包用木箱外寸
(幅 x 奥行 x 高さ)
1040 × 760 × 1150
個体により±50程度の誤差があります。
重量150キロ
価格(税別) 納期・本体価格・仕様はこちらよりお問い合せ下さい。

※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。


注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。

※1 Windows7 が搭載されている既出荷機につきましては、Windows10へのアップグレードは
   できません。
   Windows10 での出荷機は、WindowsUpdateは行なえません。




■ レーザースポットについて

焦点距離が210mmの機体の場合、被写界深度及びレーザースポット径は以下のようになります。

スポット径の解説画像

機体によって焦点距離が異なるため、被写界深度及びスポット径については差異は生じます。

スポット径は出力上の理論値であり、実際の加工結果のサイズは素材によって異なります。



■ 付属装置

回転加工機
RSD-SUNMAX-FL10 option

付属の回転加工機は内爪、外爪ともφ25〜80の加工素材に対応します。

回転加工機スクロールチャック寸法

ただし、外爪を使用して、加工素材を内側に挟み込む場合は、φ3程度以上の細さのものを固定できます。

               回転加工機スクロールチャック寸法


■ 外部写真

RSD-SUNMAX-FL30 option
RSD-SUNMAX-FL30 option

■ オプション 消臭集塵機

マックスクリーンボー2 写真はFL30に設置したマックスクリーンボー2

UVZHとマックスクリーンボー2

屋内利用時のUVZHに消臭集塵機・マックスクリーンボー2を設置することで、加工時のイヤな「におい」や、加工による粉塵などを軽減させます。消臭集塵機の吸引口をなるべく加工箇所に近づけ、尚かつレーザー光の妨げにならないようにセッティングします。

UVZHとマックスクリーンボー2

■ 加工サンプル

RSD-SUNMAX-FL30 sample
RSD-SUNMAX-FL30 sample RSD-SUNMAX-FL30 sample RSD-SUNMAX-FL30 sample RSD-SUNMAX-FL30 sample



■ FL30 素材加工サンプル

チタン印鑑
チタン印鑑の作成
RSD-SUNMAX-FL50を使用して、チタン印鑑を作成します。
実印、法人印、角印の3種類の加工動画をご覧いただけます。

実印のデモ動画
角印のデモ動画
法人印のデモ動画

金属リングに加工する動画
金属リング彫刻
RSD-SUNMAX-FL30を使用して金属リングに彫刻加工する動画をご覧いただけます。

ニッケルメッキ製リングの加工動画
金属リング内側の加工動画
