デュアルヘッド機からシングルヘッド機への変更
デュアルヘッド仕様のSUNMAX-QSをシングルヘッド仕様に変更します。この変更により、加工エリアが2倍になります。デュアルヘッド機において、加工エリア以上の大きさの素材を加工する際に行います。
作業前の注意事項
- お客様による修理・部品交換は保証対象外です。自己責任で行ってください。
- レーザー管はガラス製です。取扱いには十分注意してください。
- 電源を切り、電源コードを抜いた状態で作業を行ってください。
1左側レーザーヘッドの取り外し

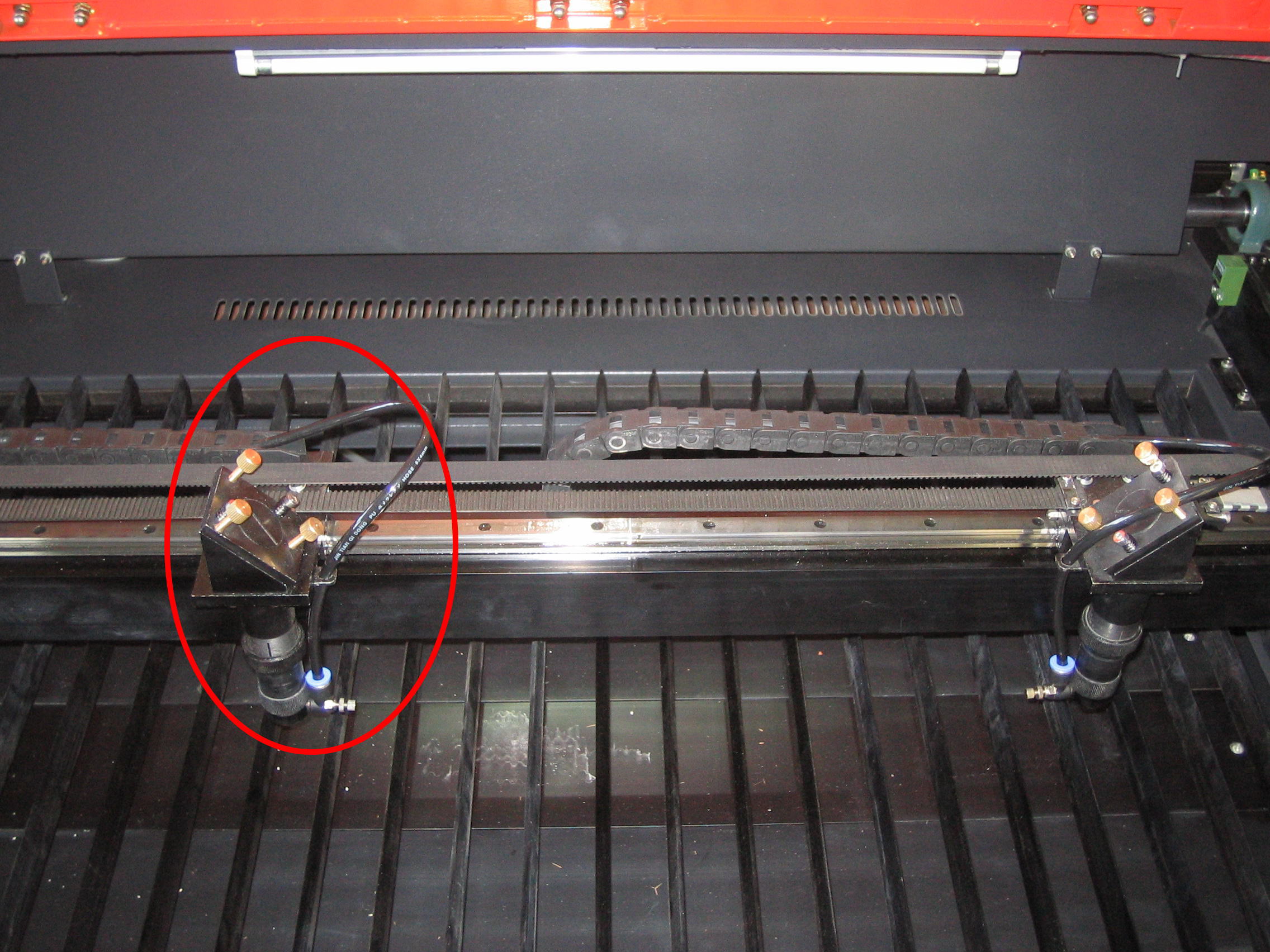

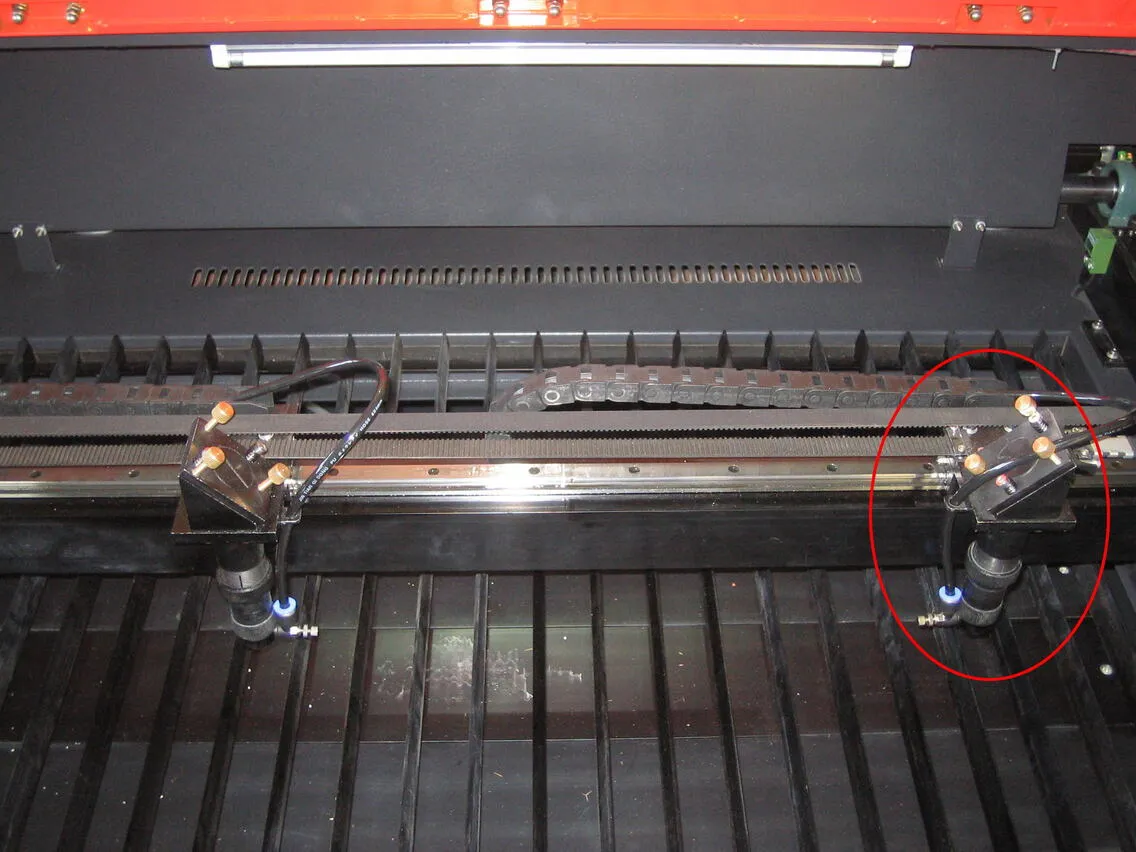

デュアルヘッド機をシングルヘッドに変更する場合、正面から向かって左側にあるヘッドを取り外します。

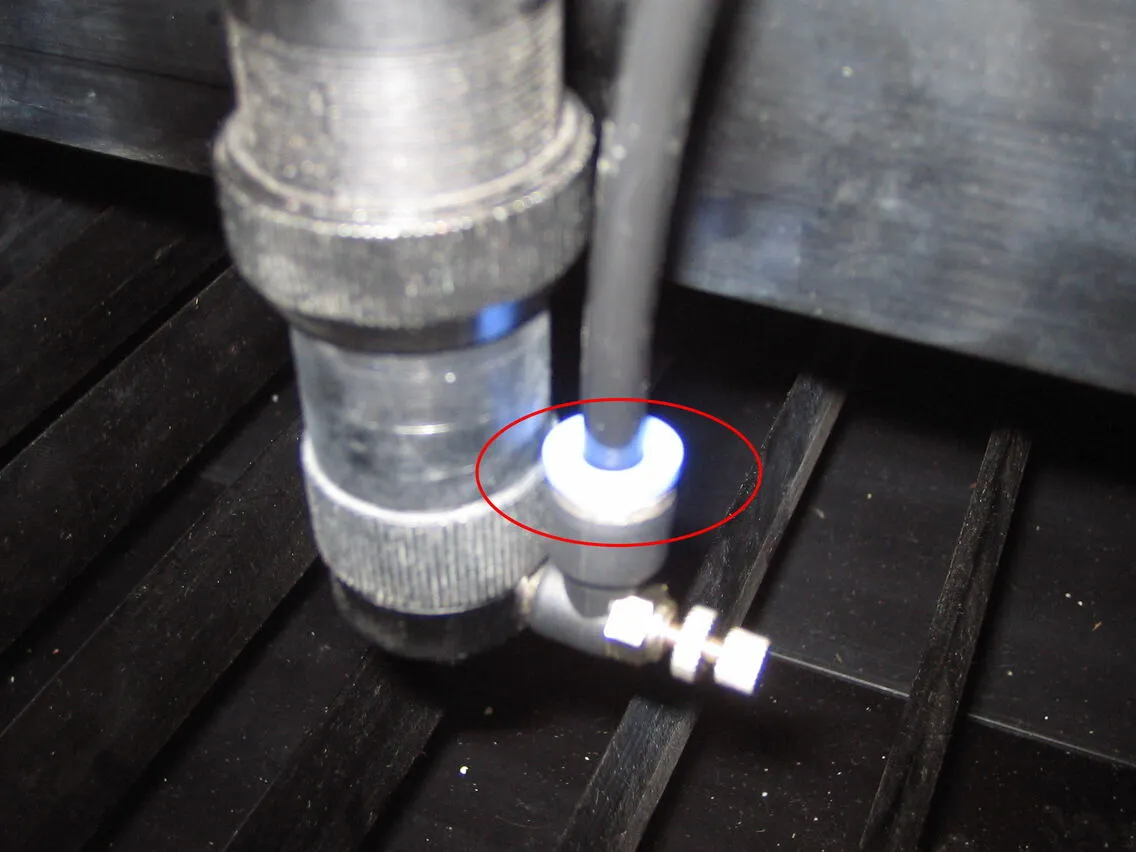

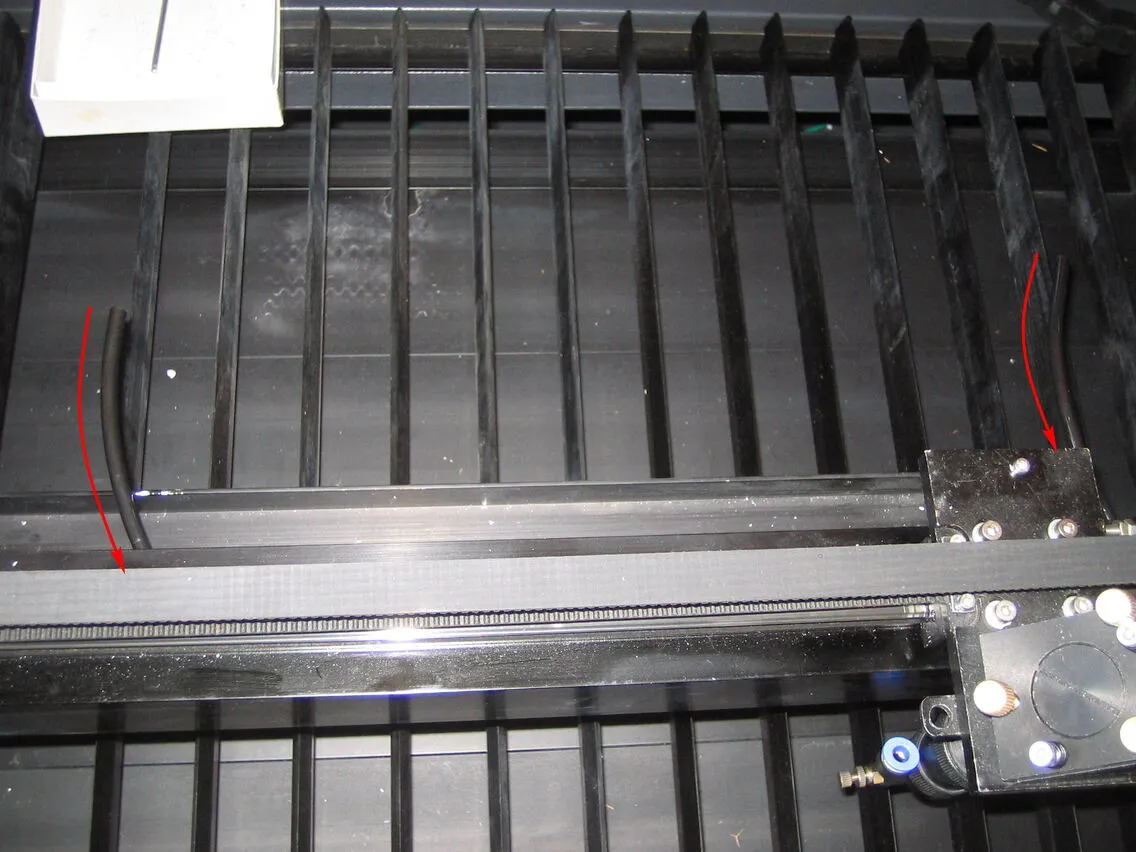

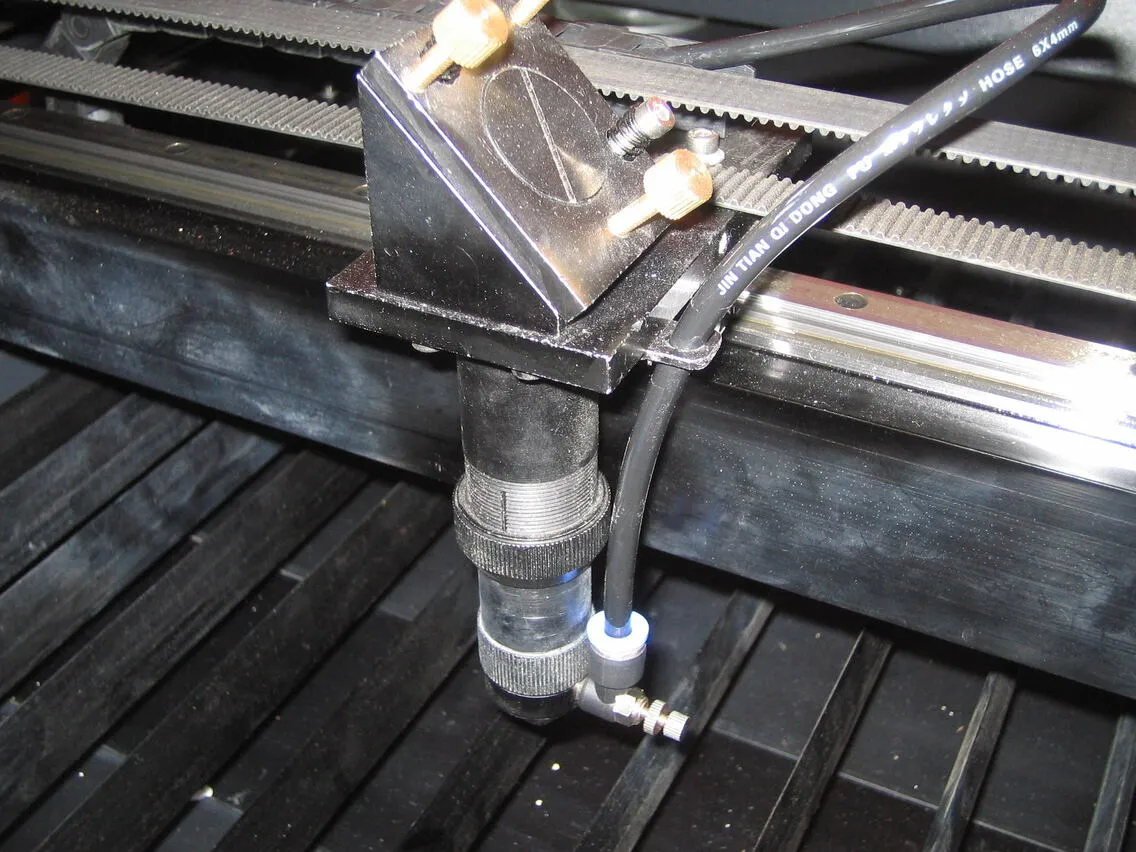

エアーチューブを取り外します。青色のリングを下へ押しながらチューブを引き抜きます。

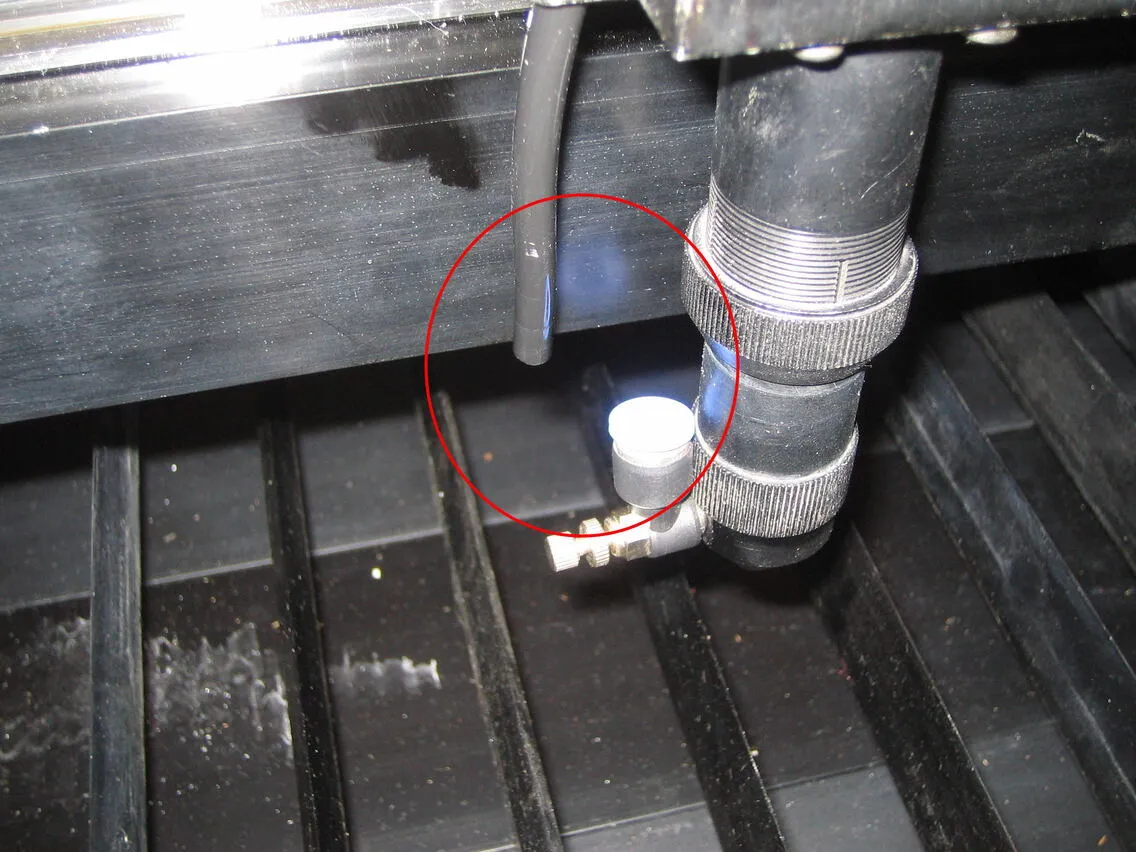

エアーチューブをガイドから抜きます。

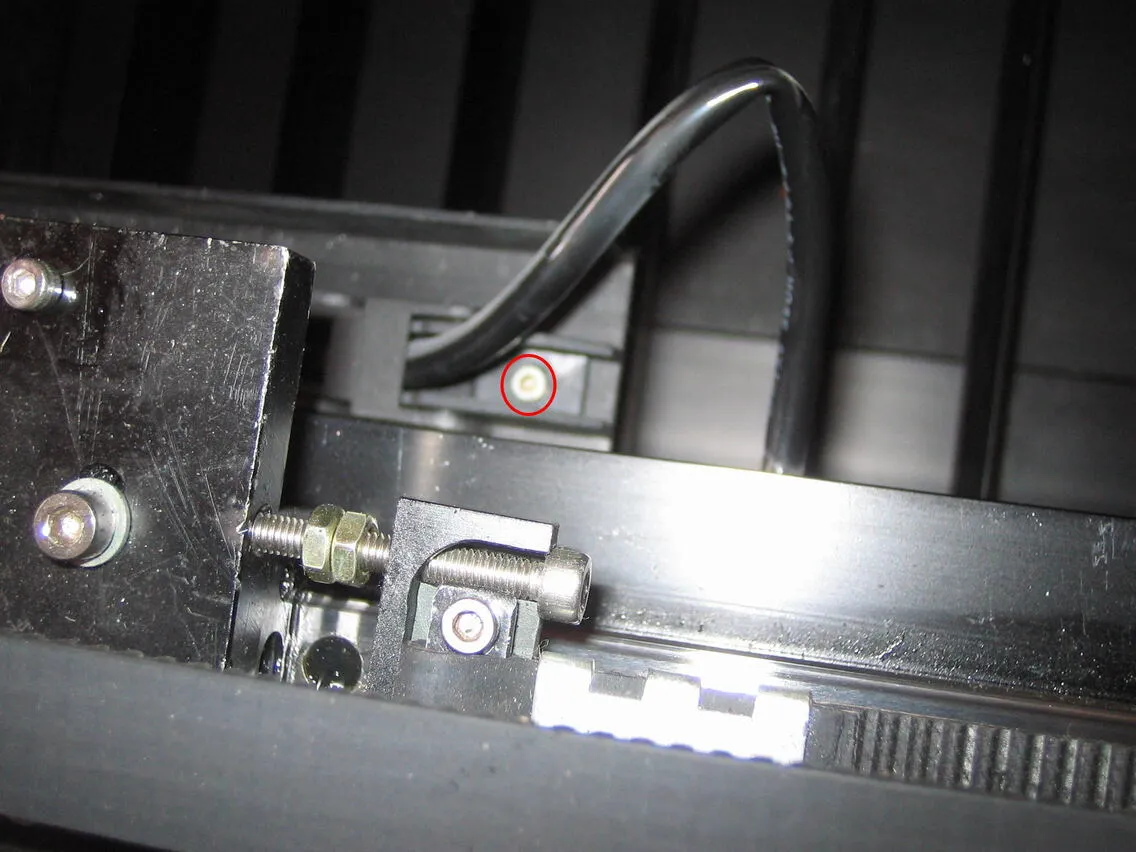

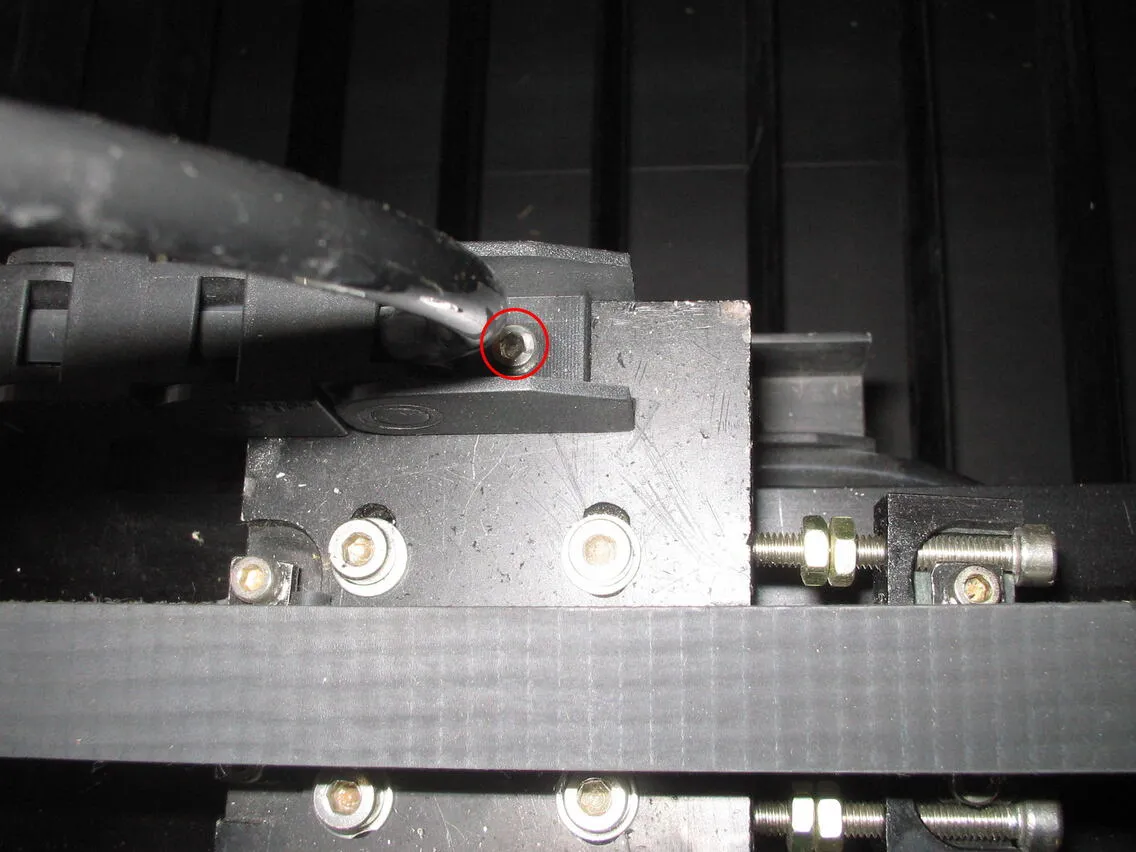

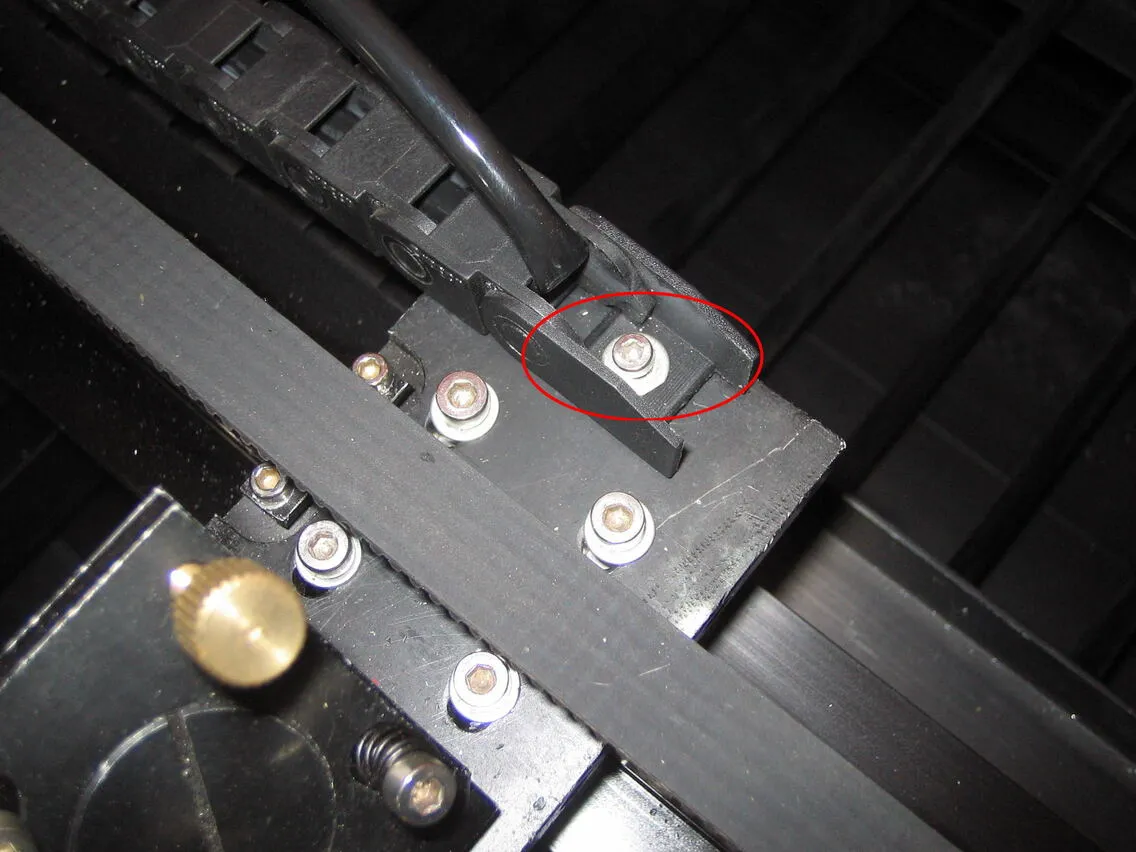

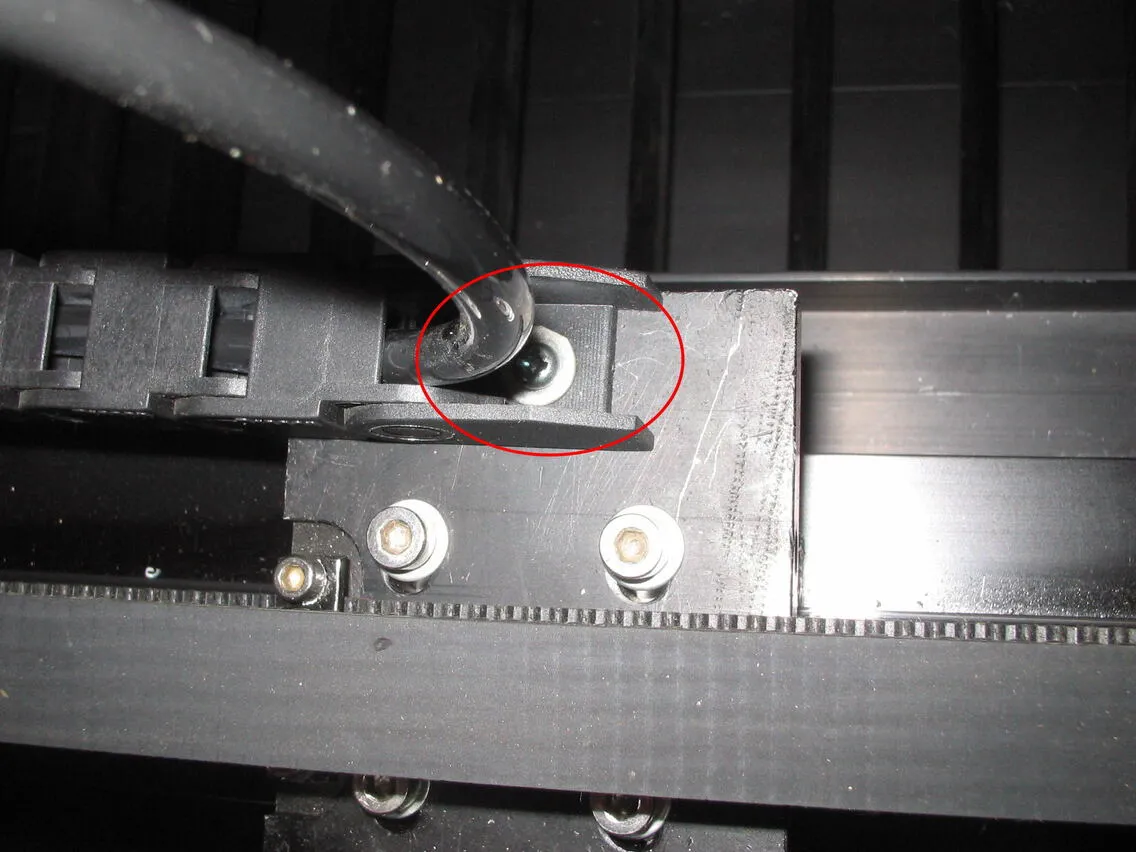

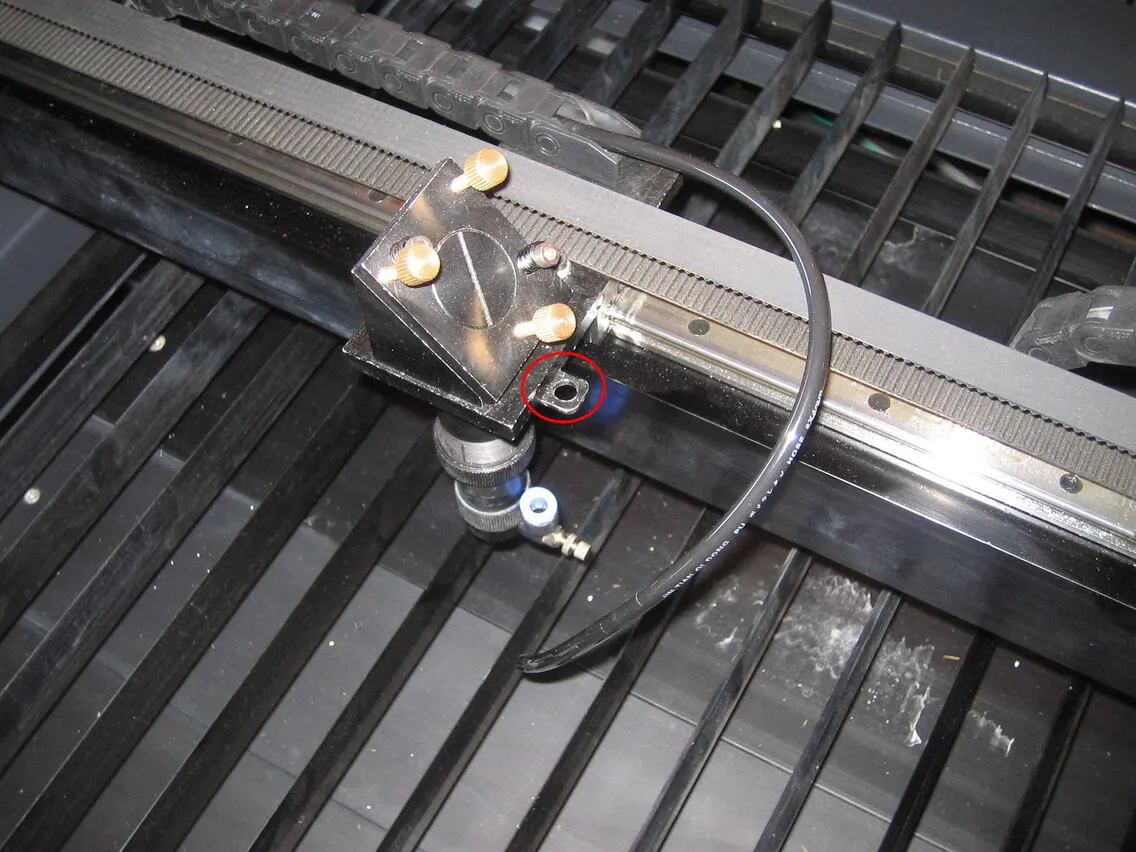

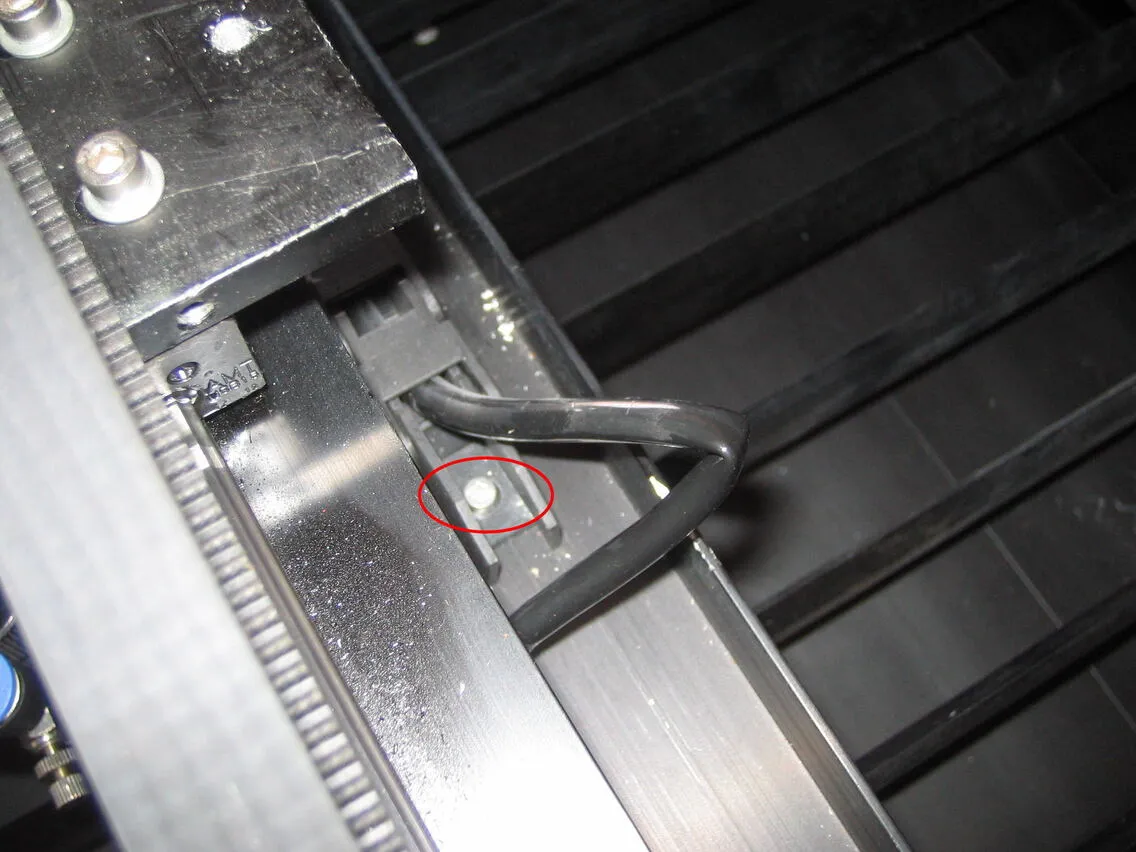

樹脂チェーンを固定するネジをはずします。チューブを少し引っ張って、作業がしやすいようにします。
樹脂チェーンの一方の固定が外れました。

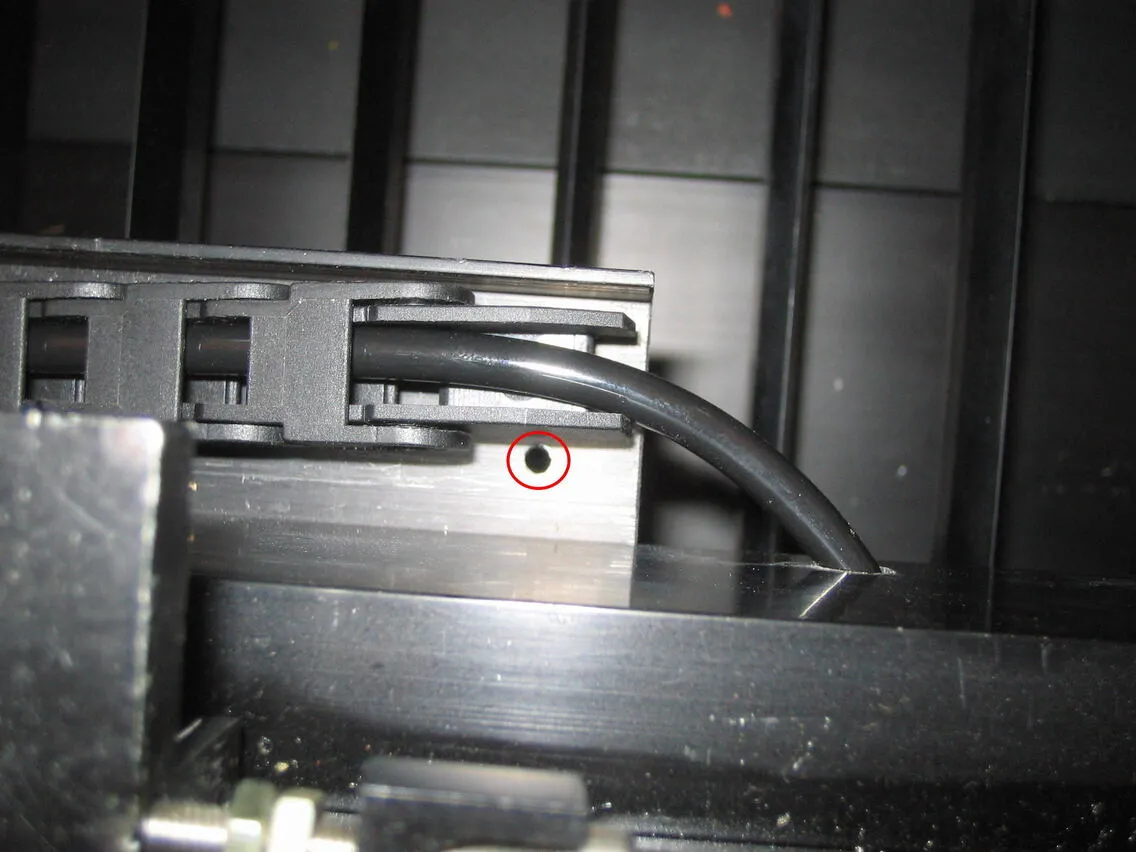

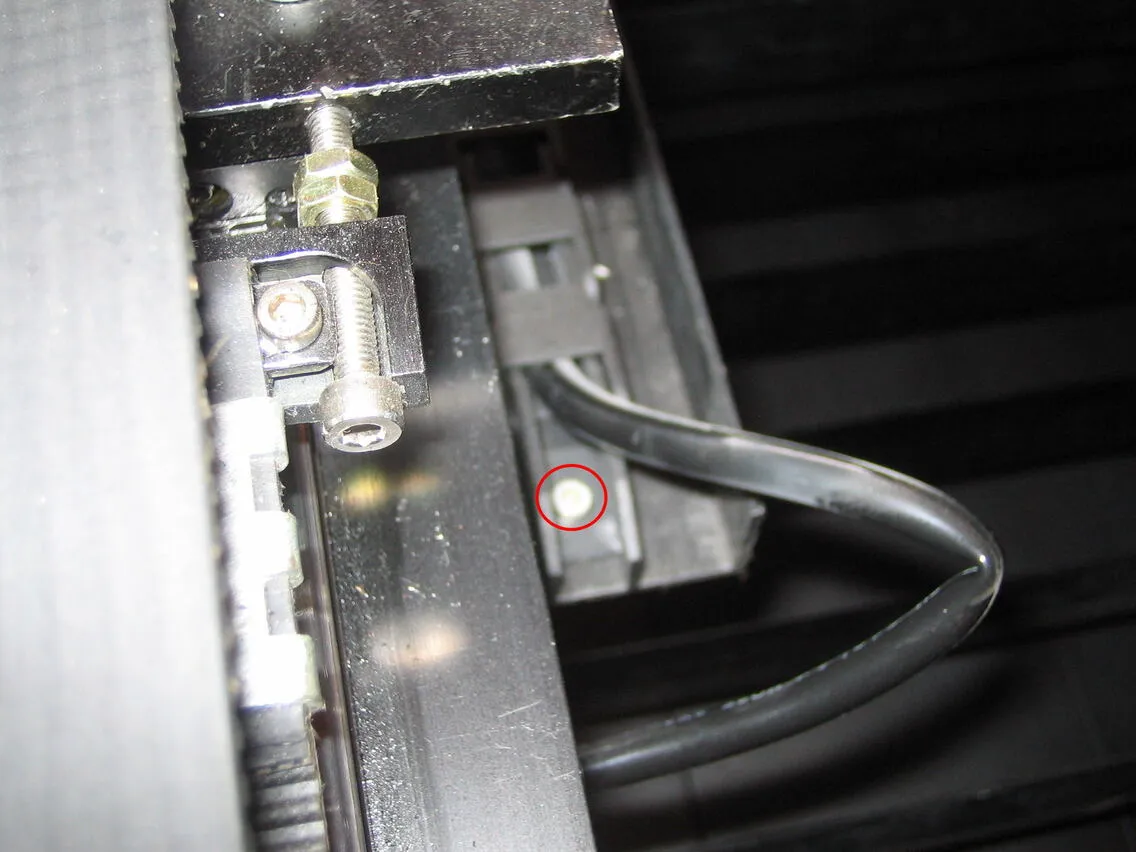

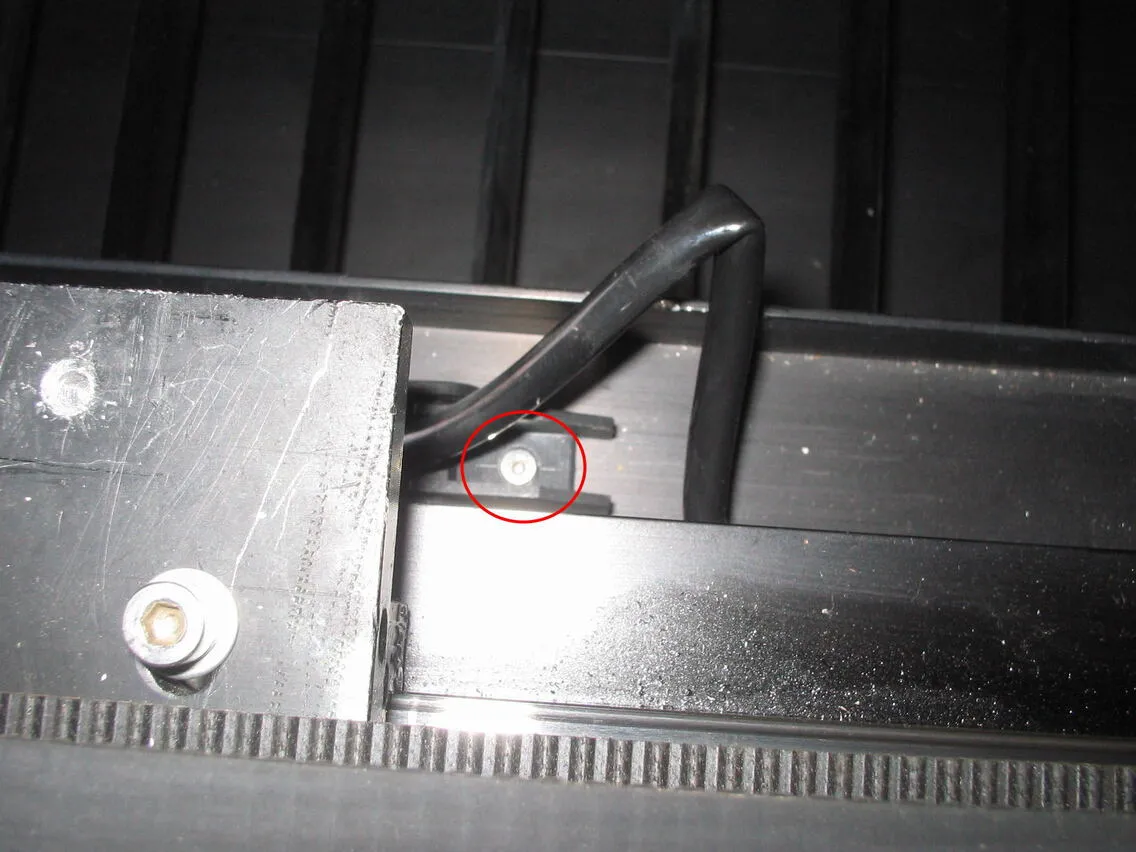

樹脂チェーンのもう一方の固定ネジを外します。角パイプ側面から出ているエアーチューブを少しだけ引っ張って作業しやすくします。強く引っ張るとチューブが破損する恐れがあるので、慎重に引っ張り出してください。
樹脂チェーンのもう一方の固定が外れました。

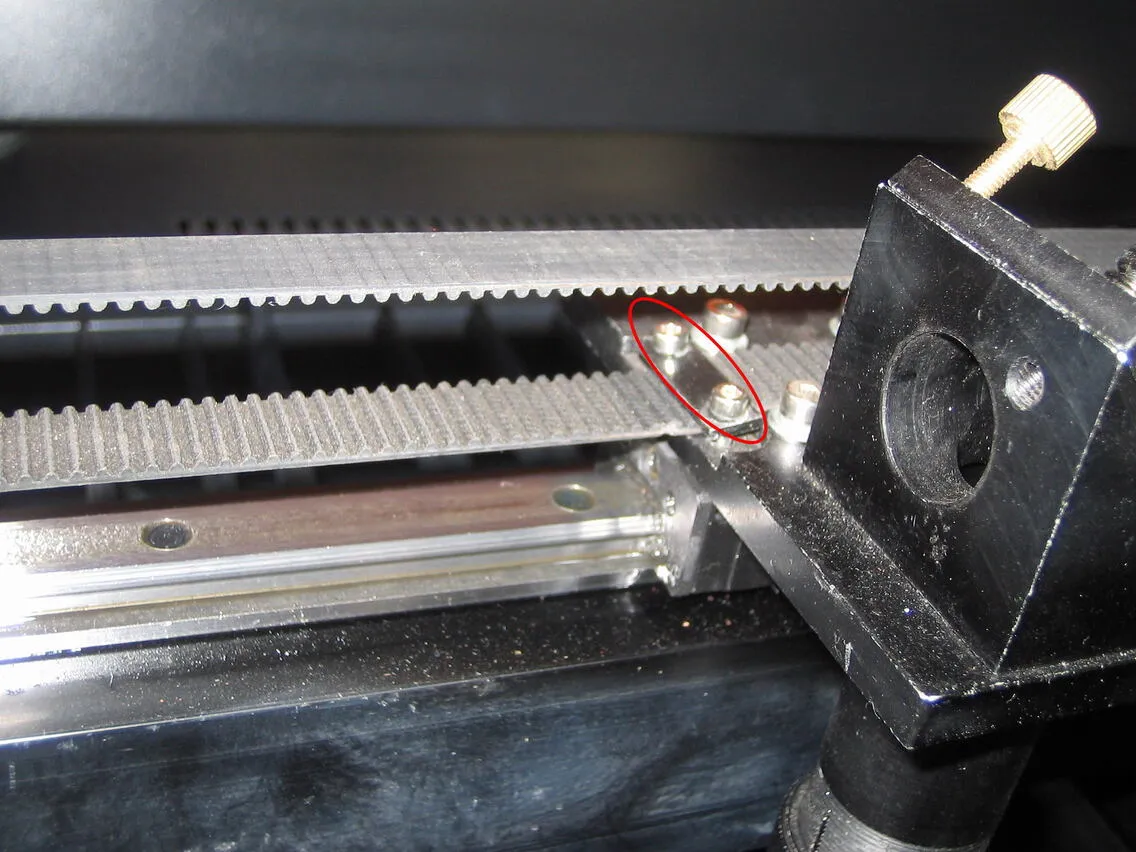

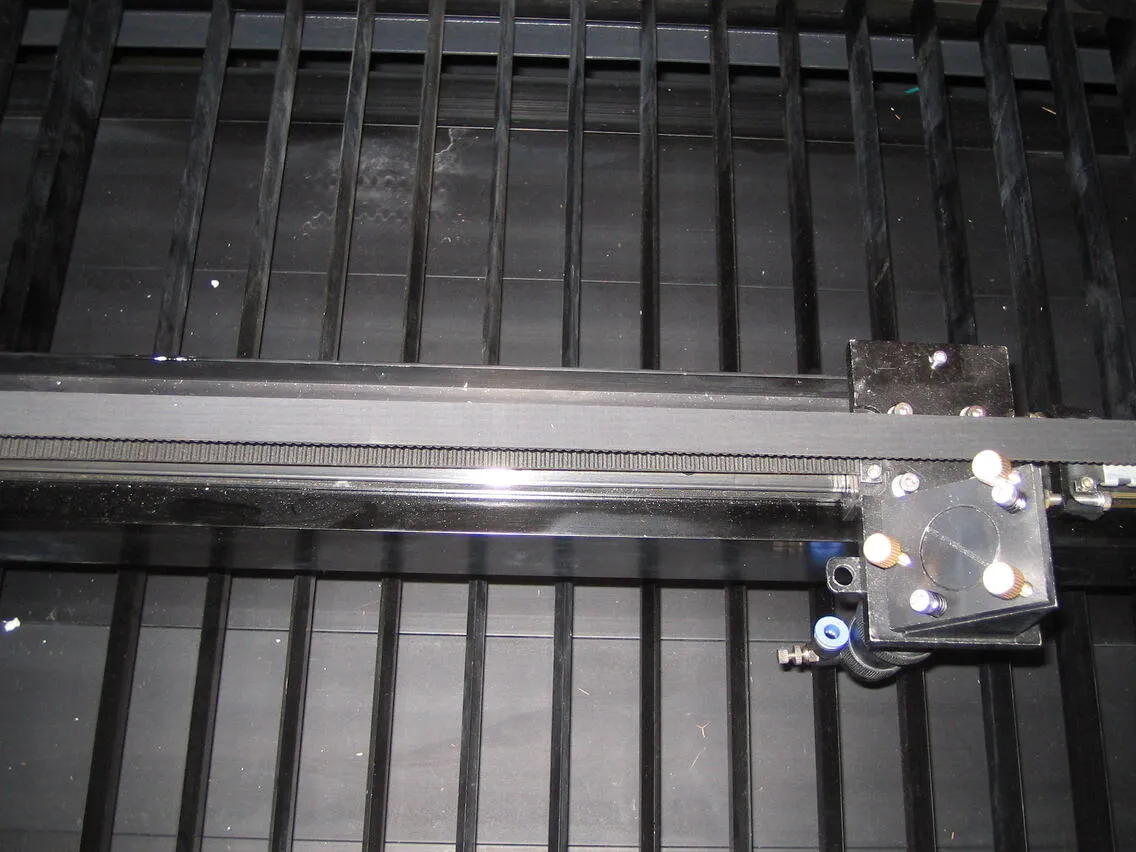

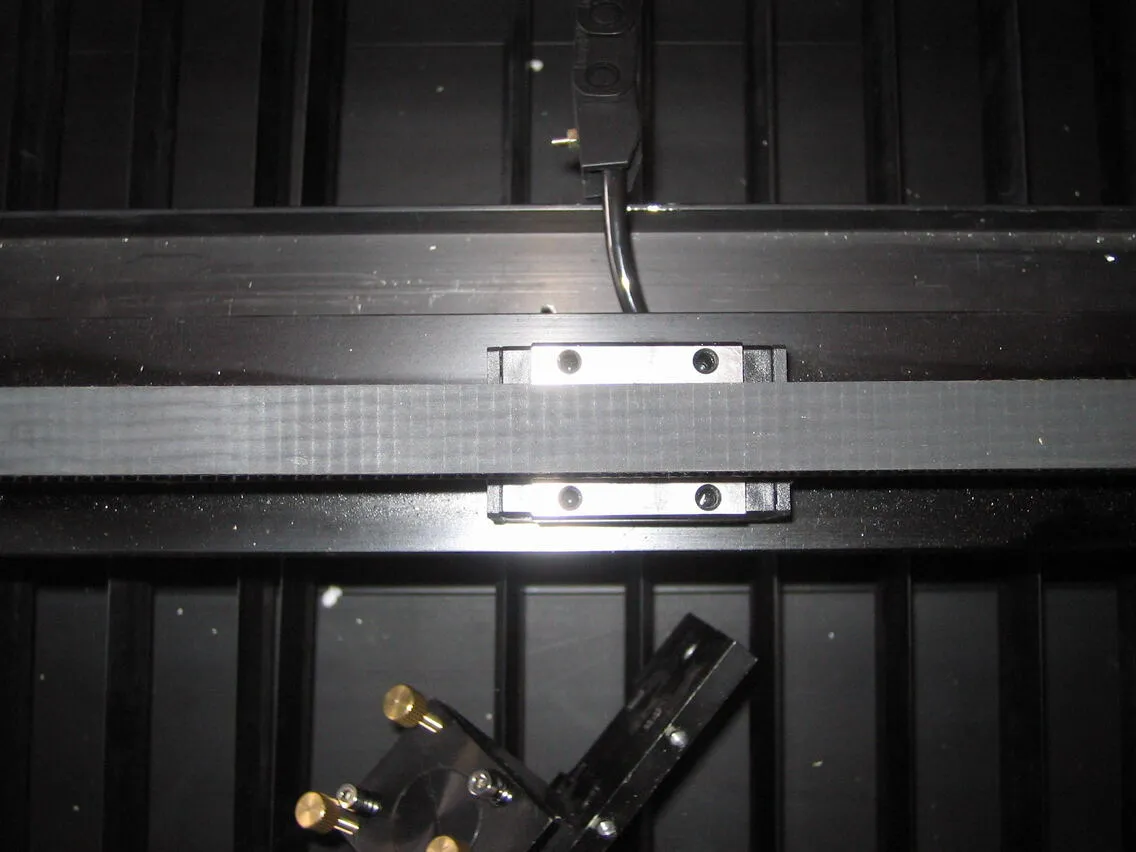

タイミング・ベルトを固定するステーを外します。

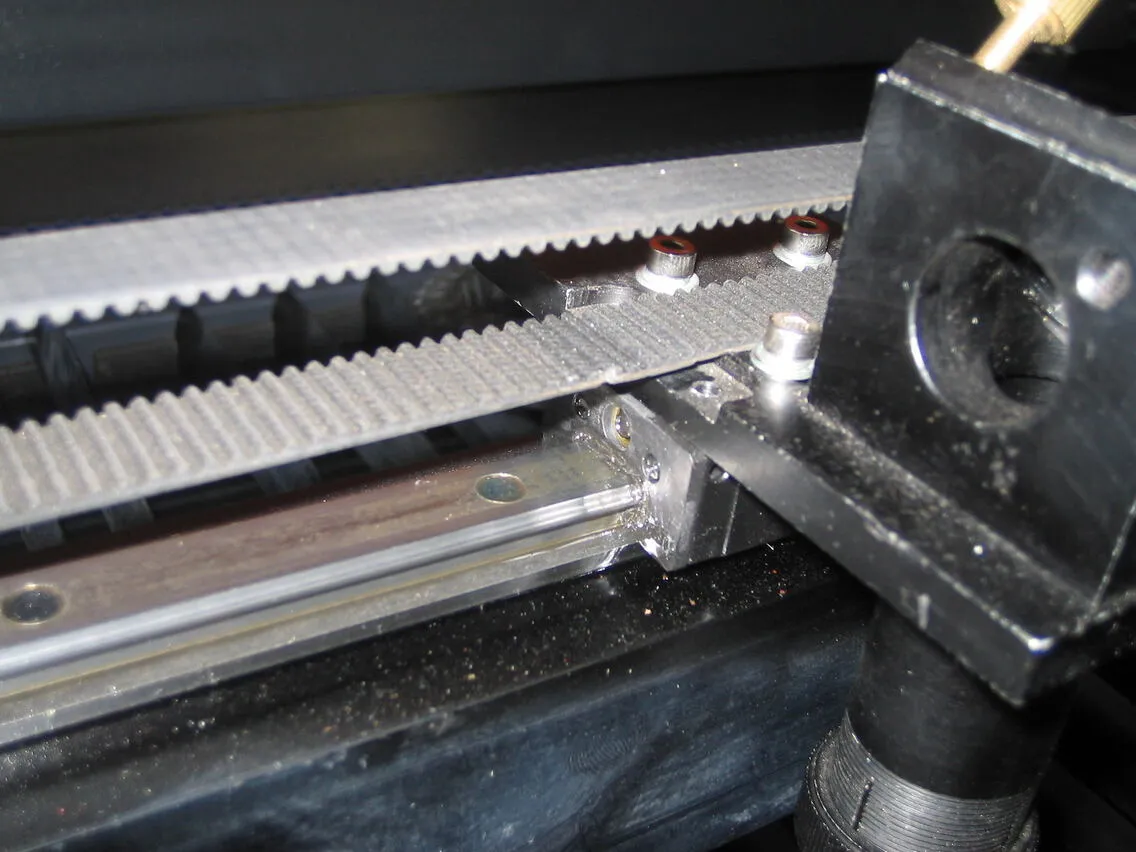

ステーが外れました。

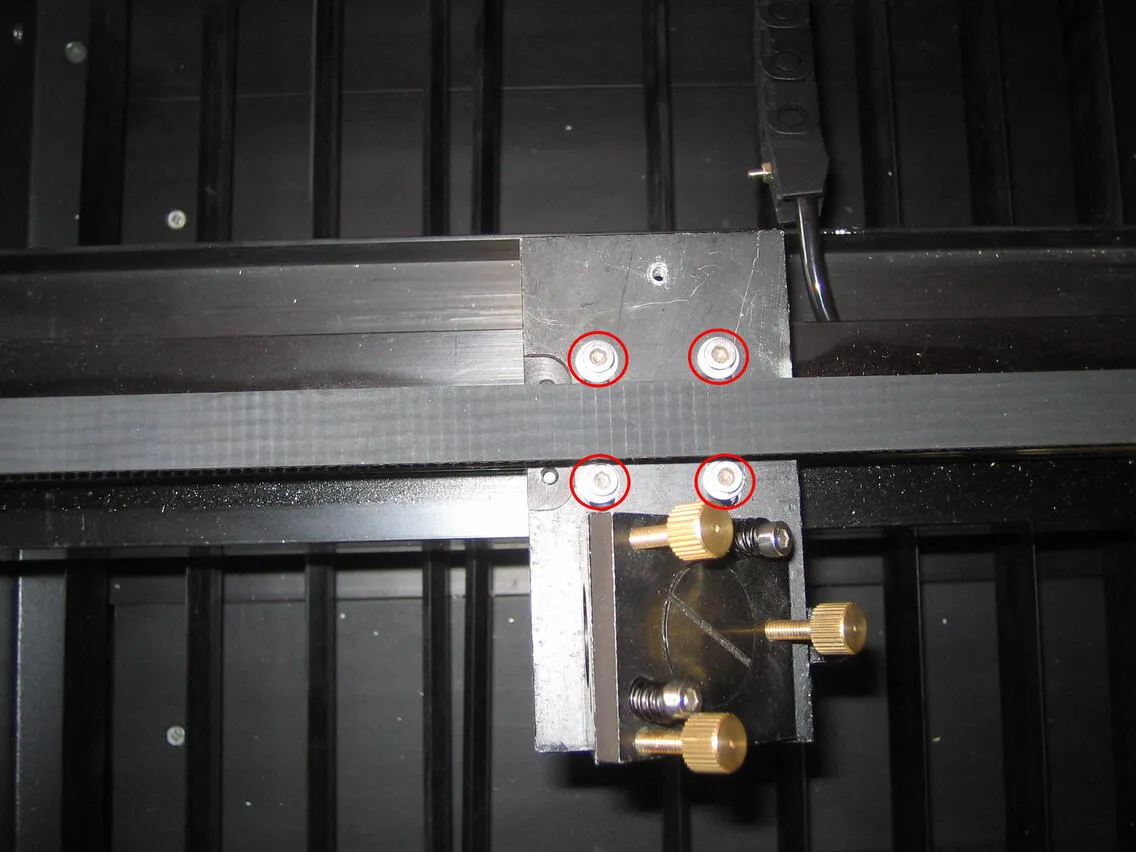

4点のネジをはずして、レーザーヘッドを取り外します。

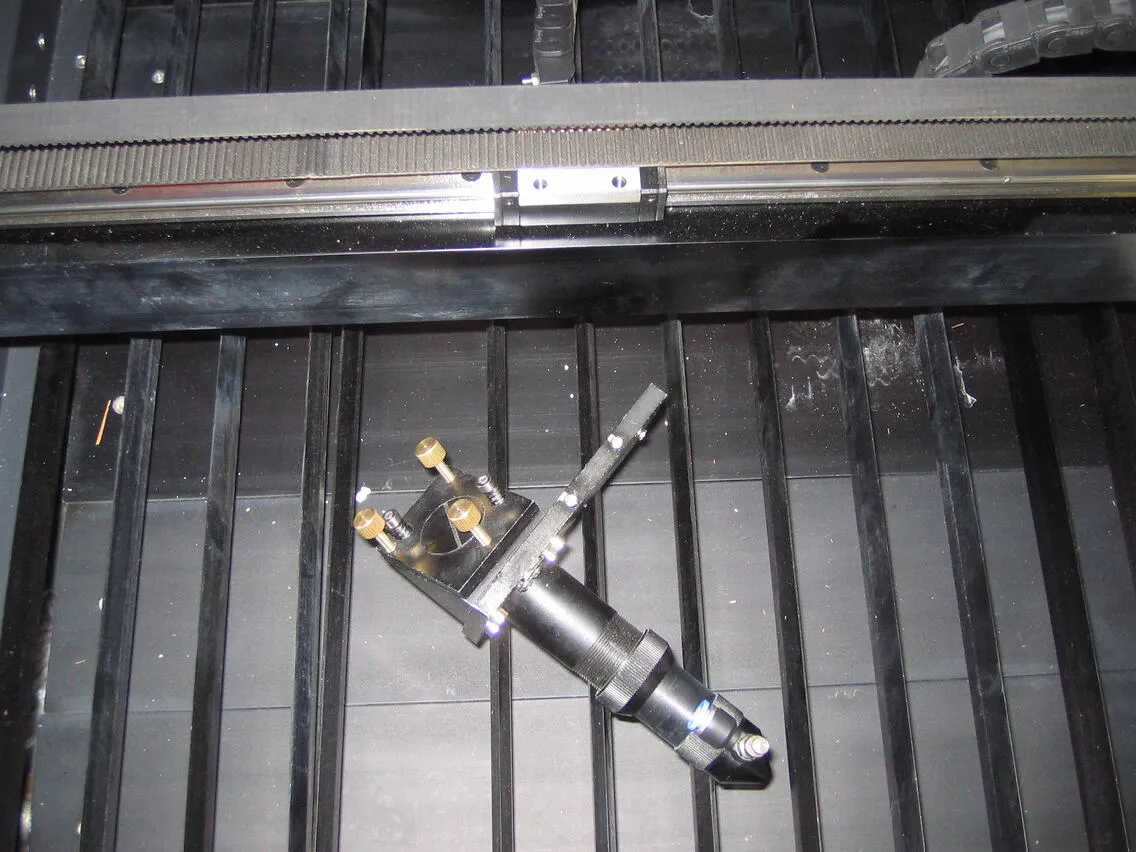

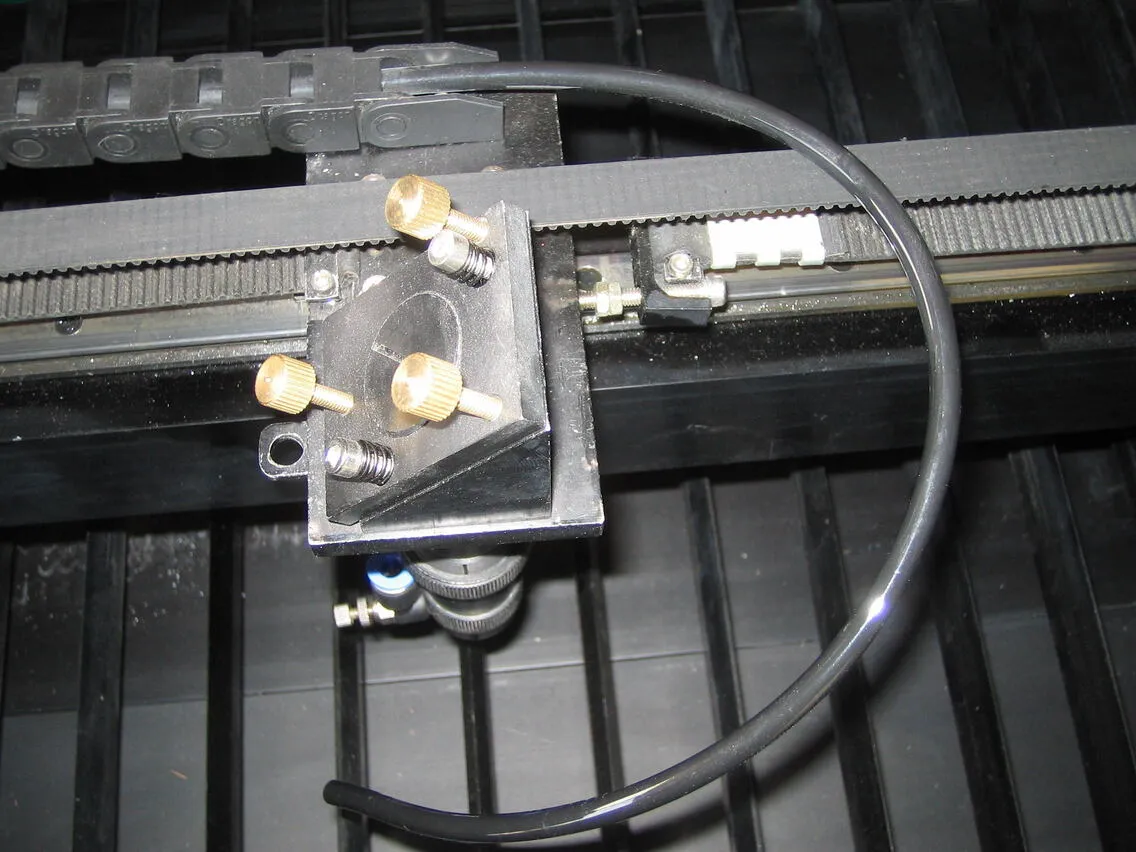

レーザーヘッドが外れました。

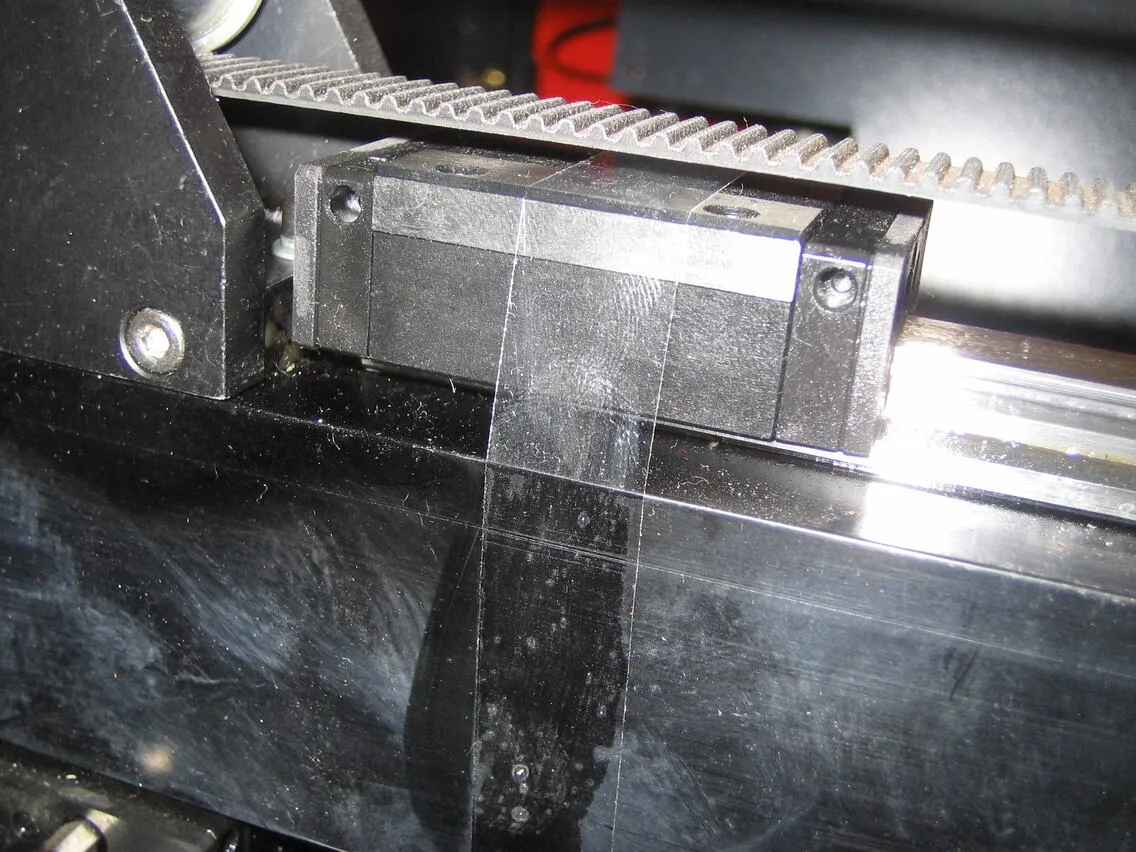

レーザーヘッドを外した稼動部は、正面から向かって最も左の位置まで移動させ、テープなどで貼り付けて固定して、動かないようにします。
2右側レーザーヘッドチェーンの取り外し
正面から向かって右側にあるレーザーヘッドのチェーンを交換します。
エアーチューブを取り外します。青色のリングを下へ押しながらチューブを引き抜きます。
エアーチューブをガイドから抜きます。

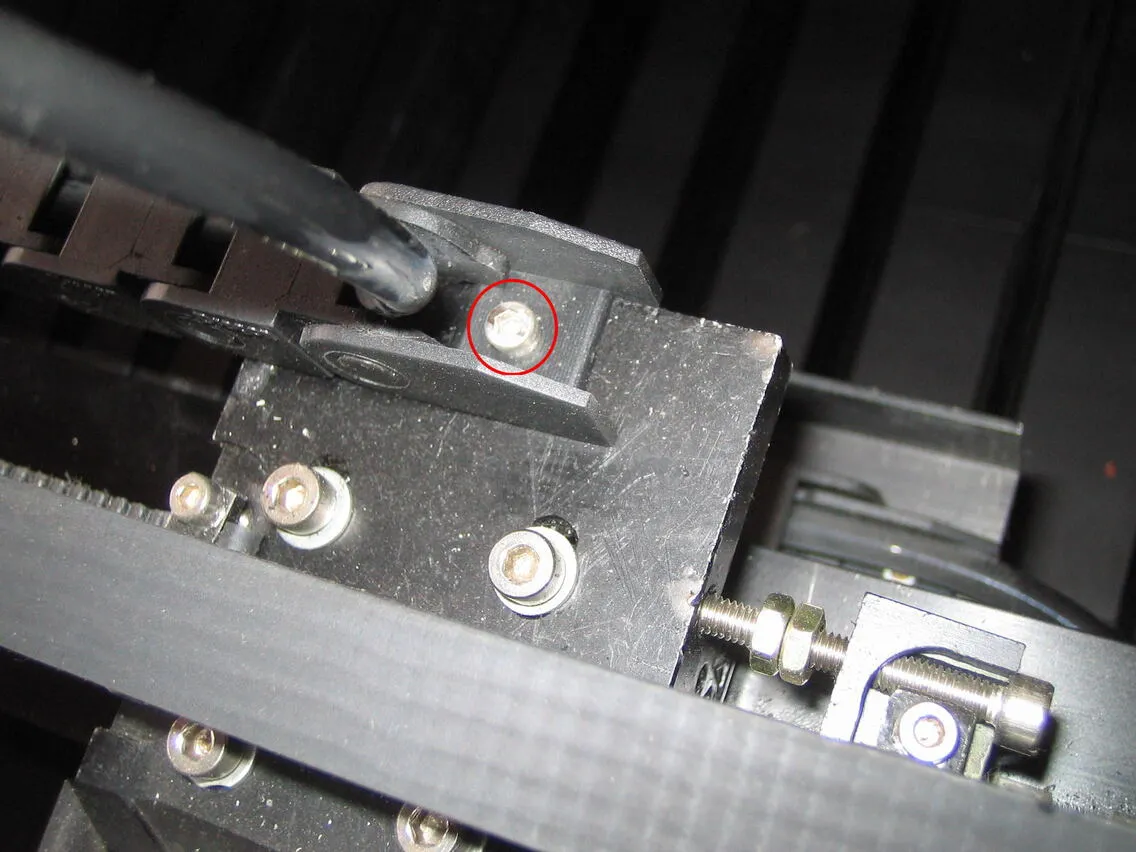

樹脂チェーンを固定するネジをはずします。チューブを少し引っ張って、作業がしやすいようにします。

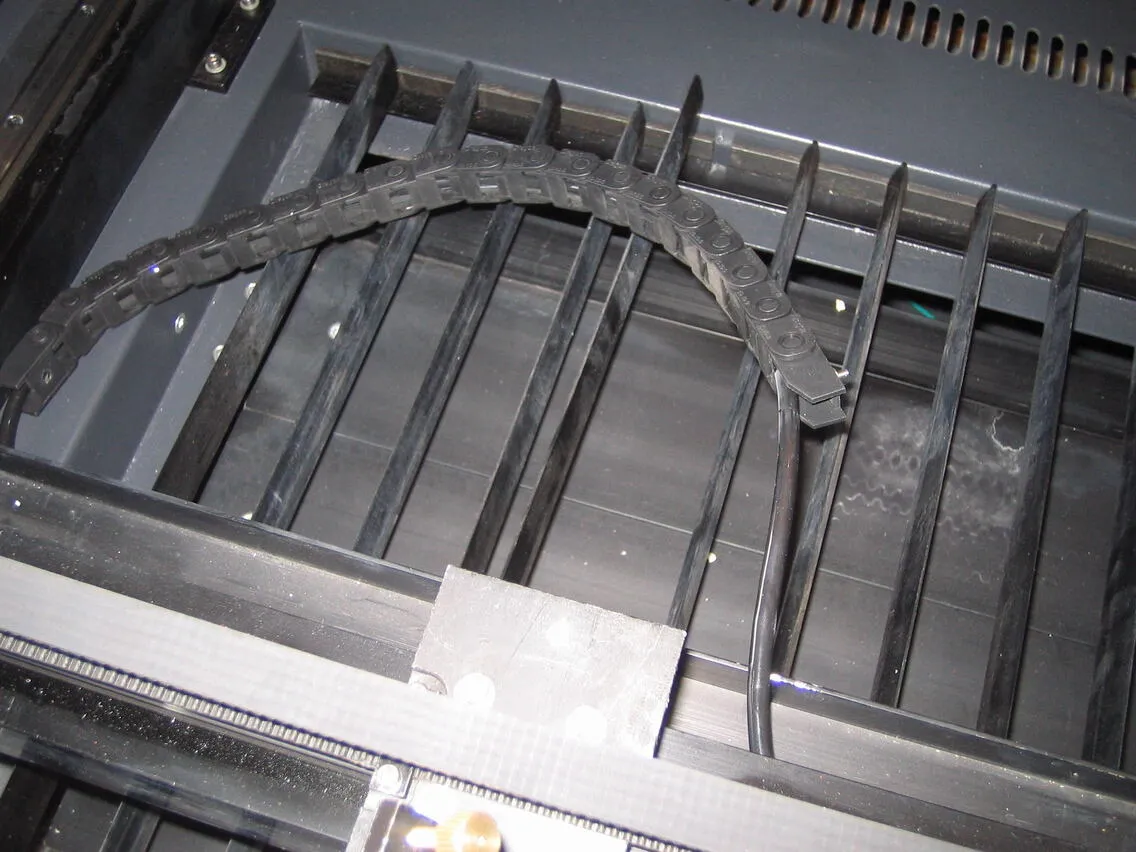

樹脂チェーンの一方の固定が外れました。

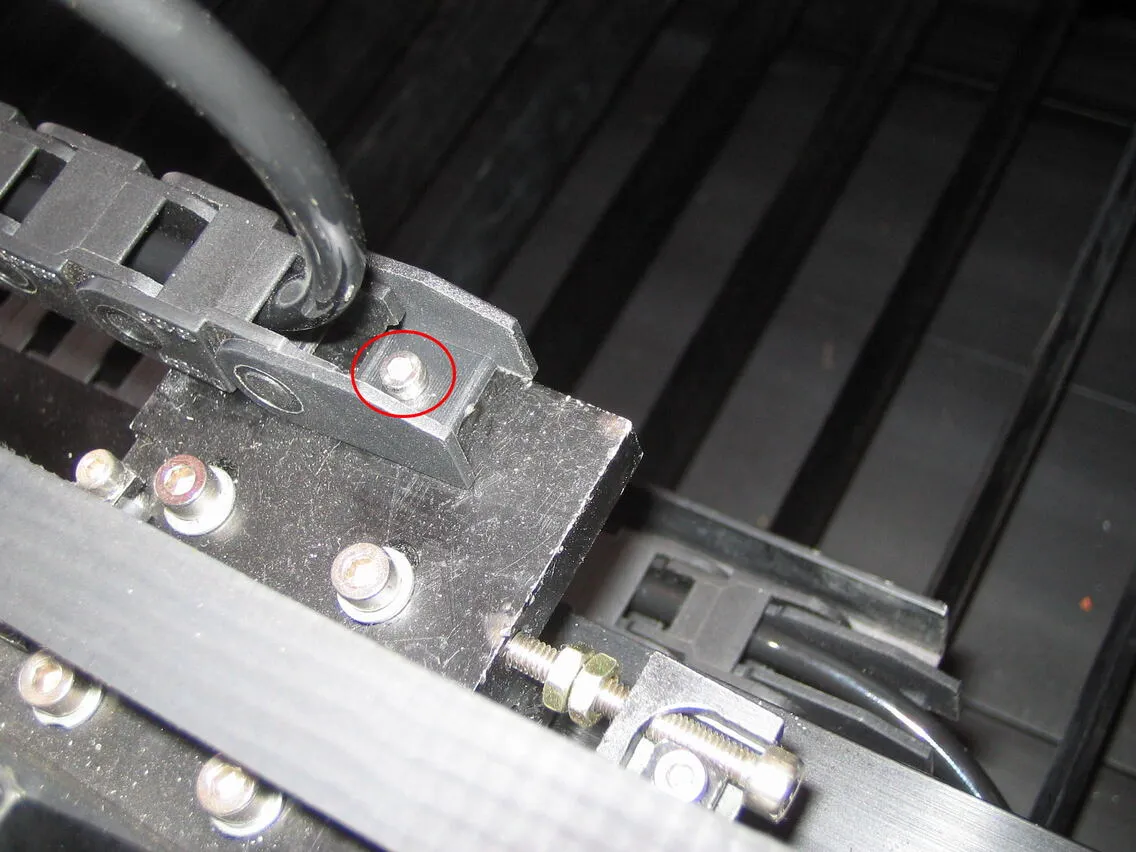

樹脂チェーンのもう一方の固定ネジを外します。
樹脂チェーンのもう一方の固定が外れました。

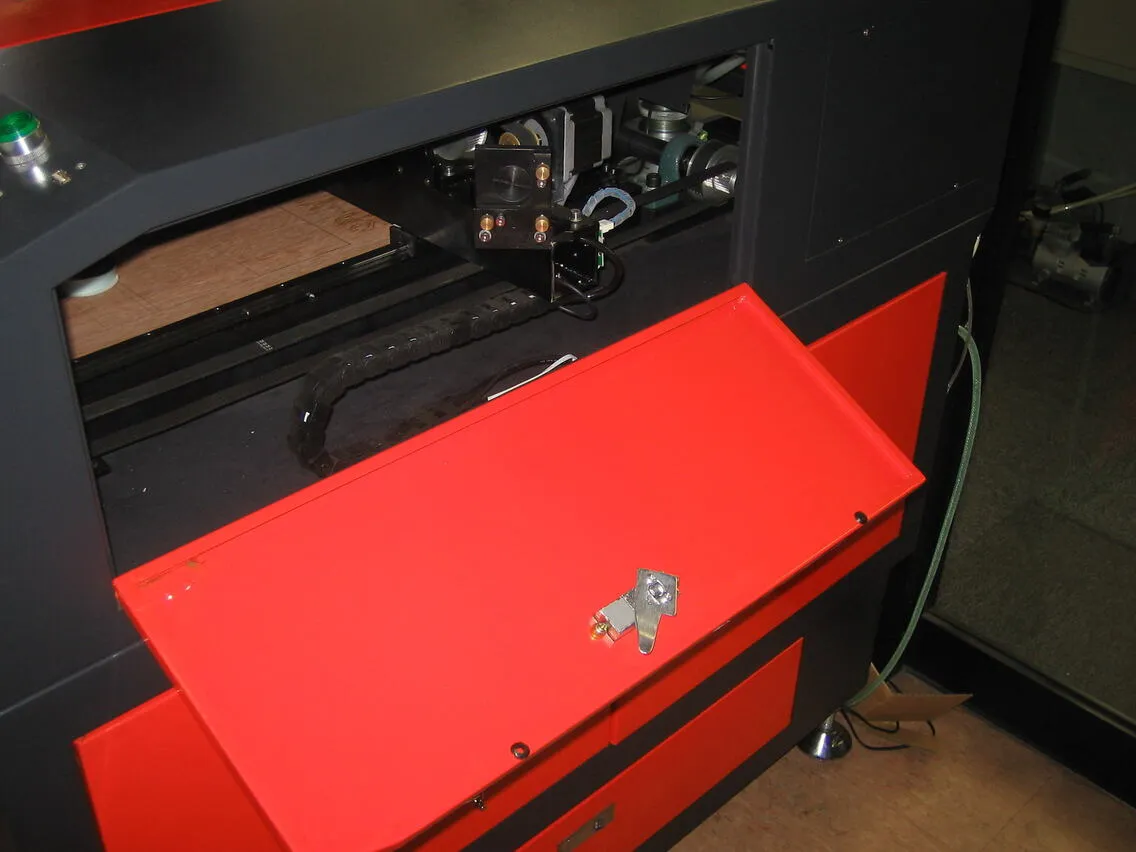

本体向かって右側（上）にある扉を開けます。

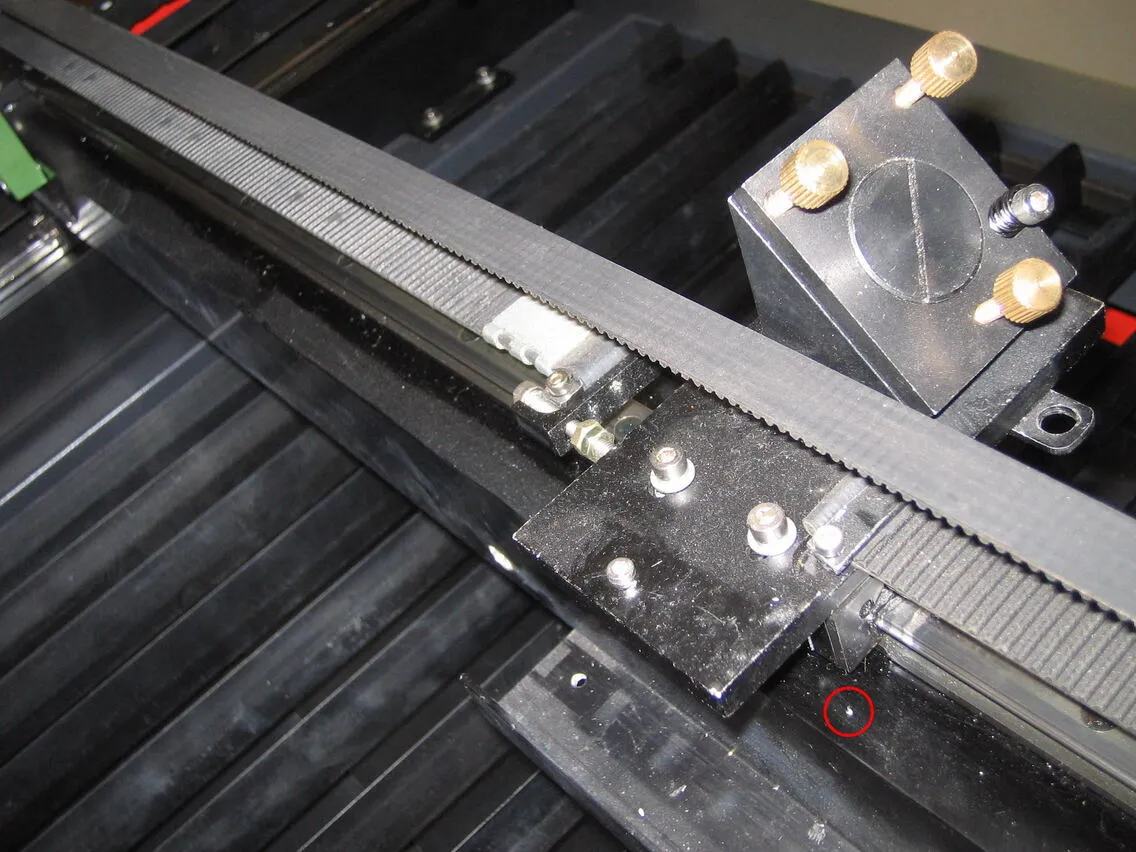

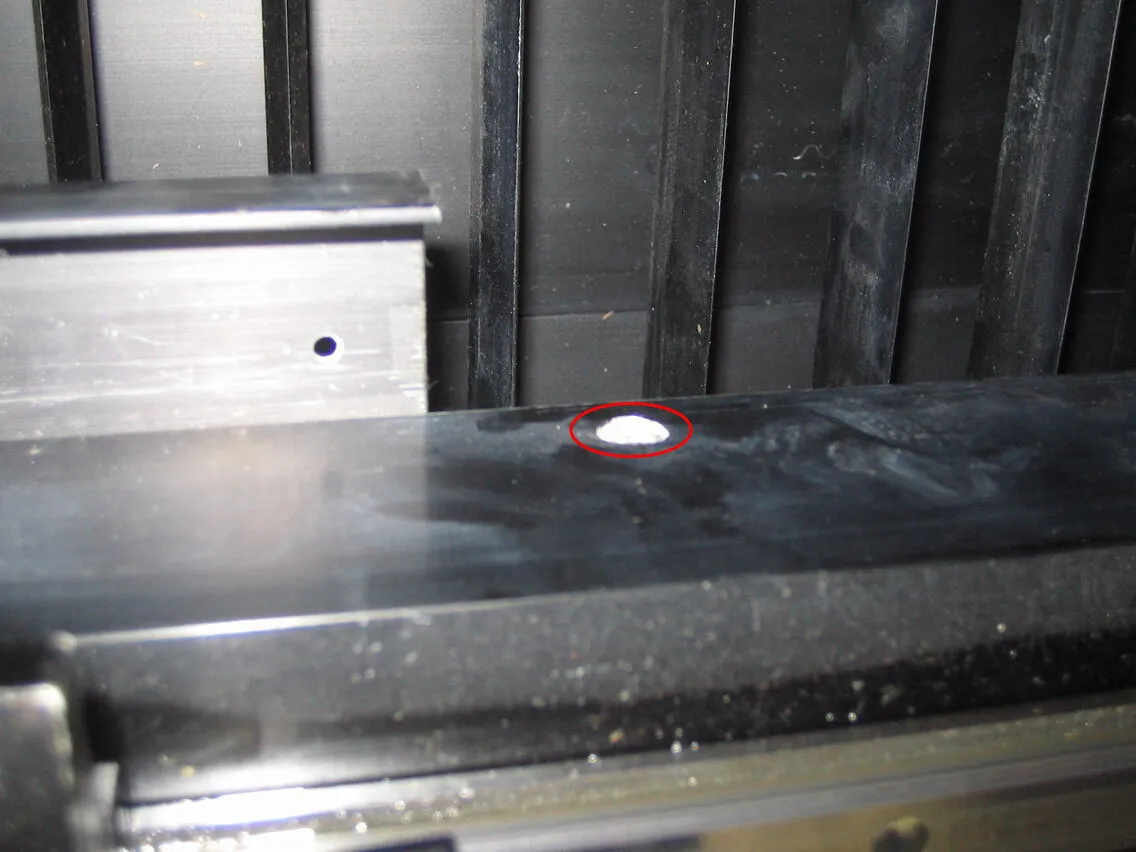

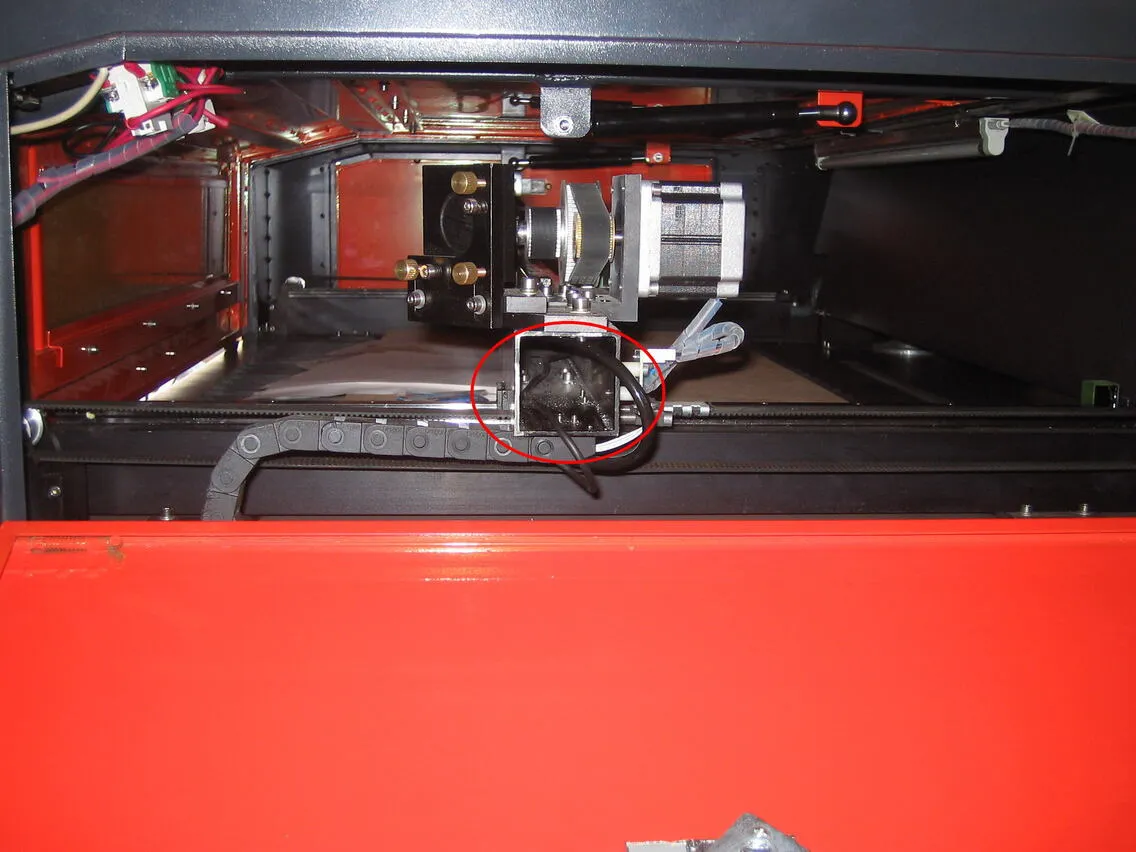

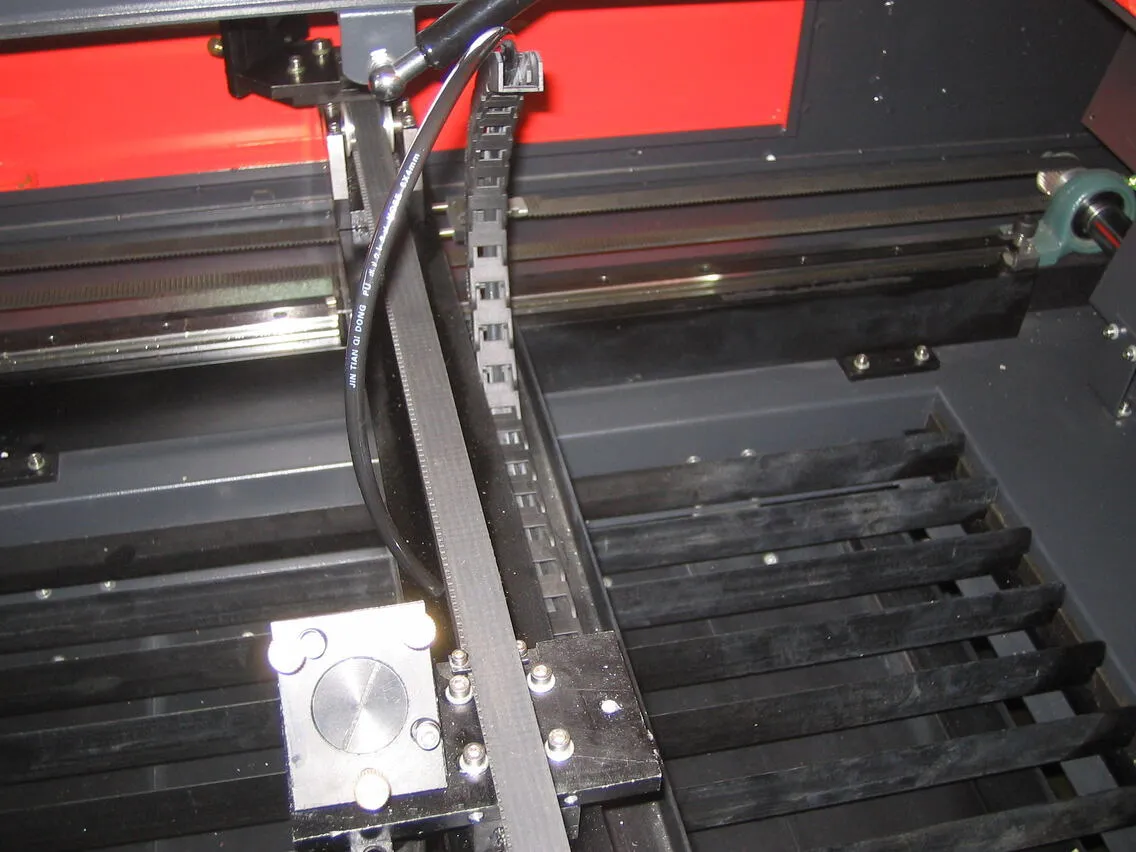

※ X軸レールが奥の方にあると作業ができないので、手で引いて移動させてください。メインスイッチがOFFの場合は容易に動かすことができます。

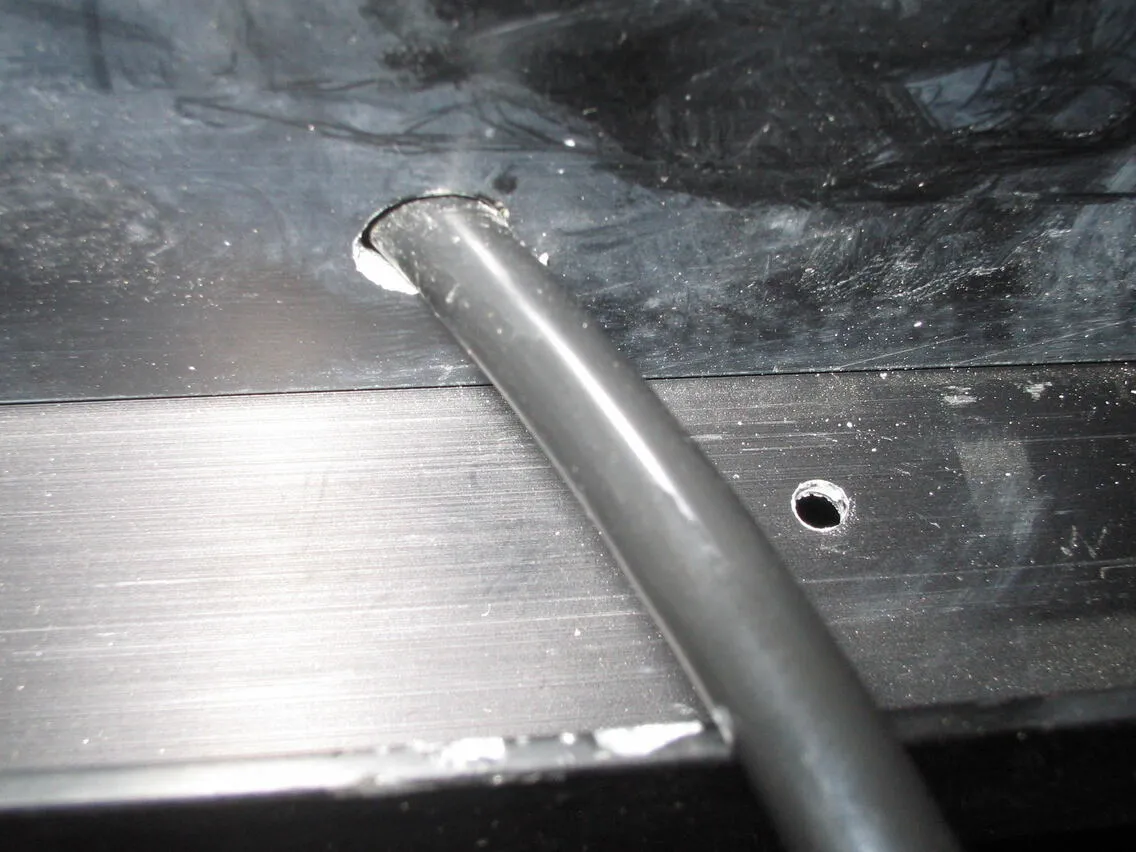

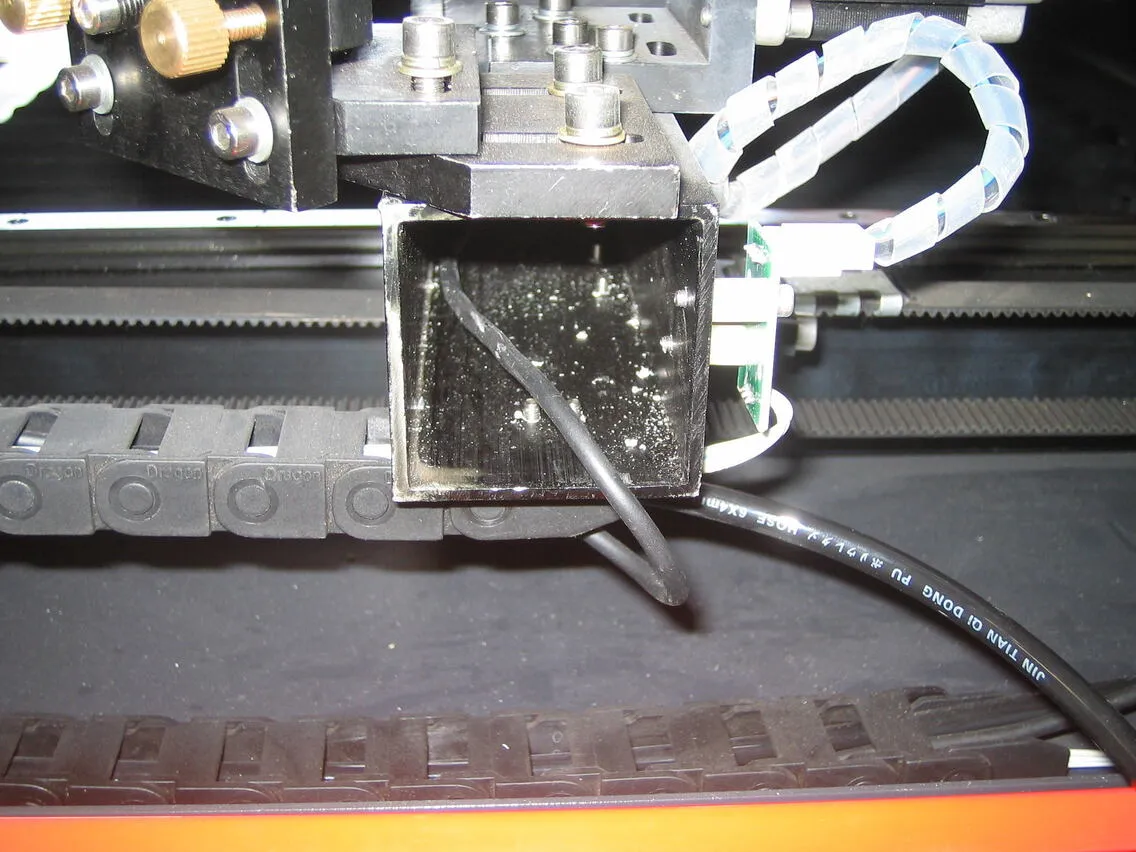

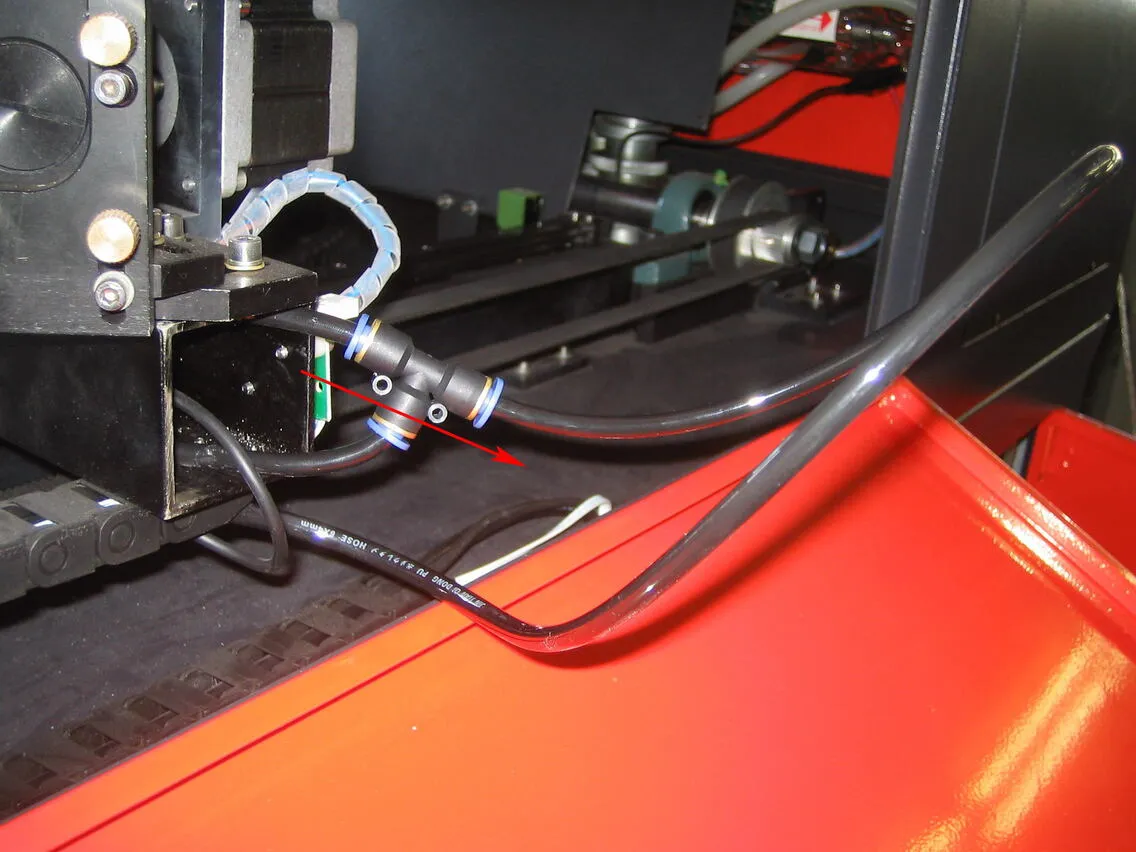

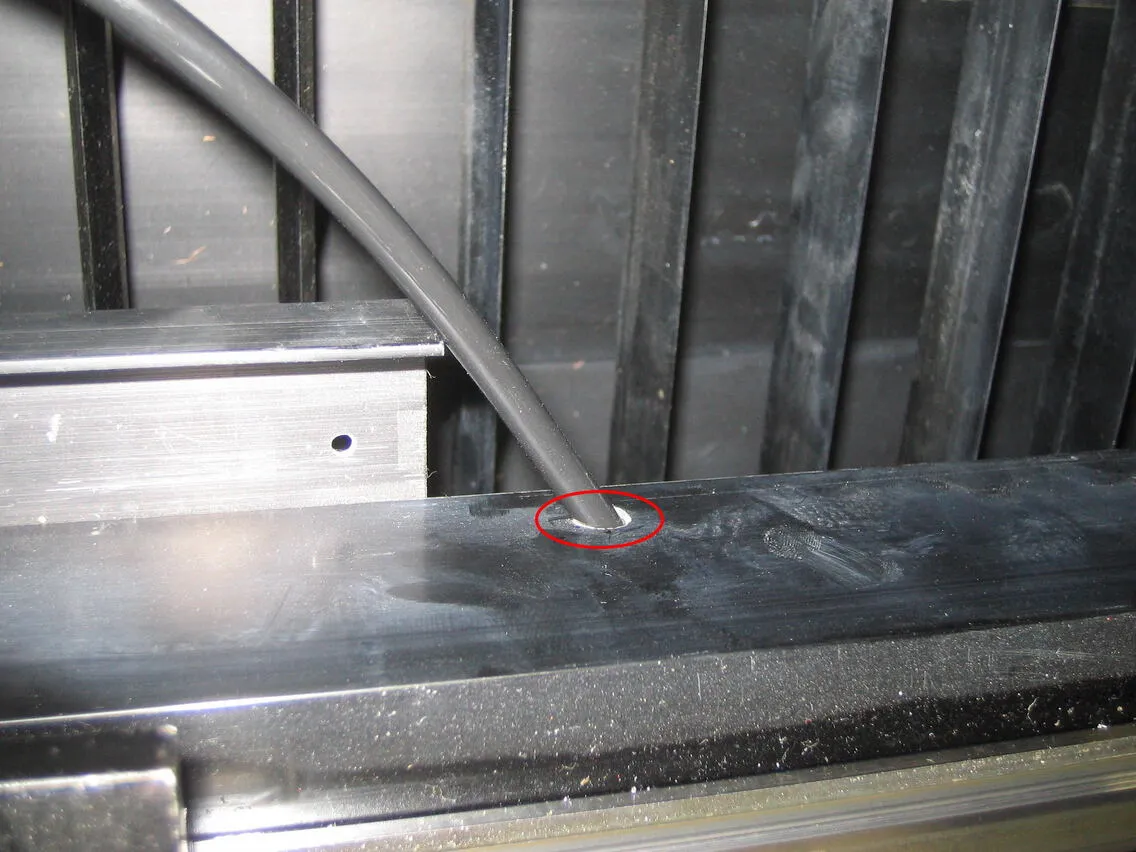

それぞれのレーザーヘッドの角パイプの穴へエアーチューブを少しずつ押し込み、角パイプの端から少しずつ引っ張り出してください。角パイプ内のネジなどに引っかかったり、チューブが折れ曲がったりするので、少しずつ作業を進めてください。
角パイプから出ている2本のチューブを継ぎ手から外します。

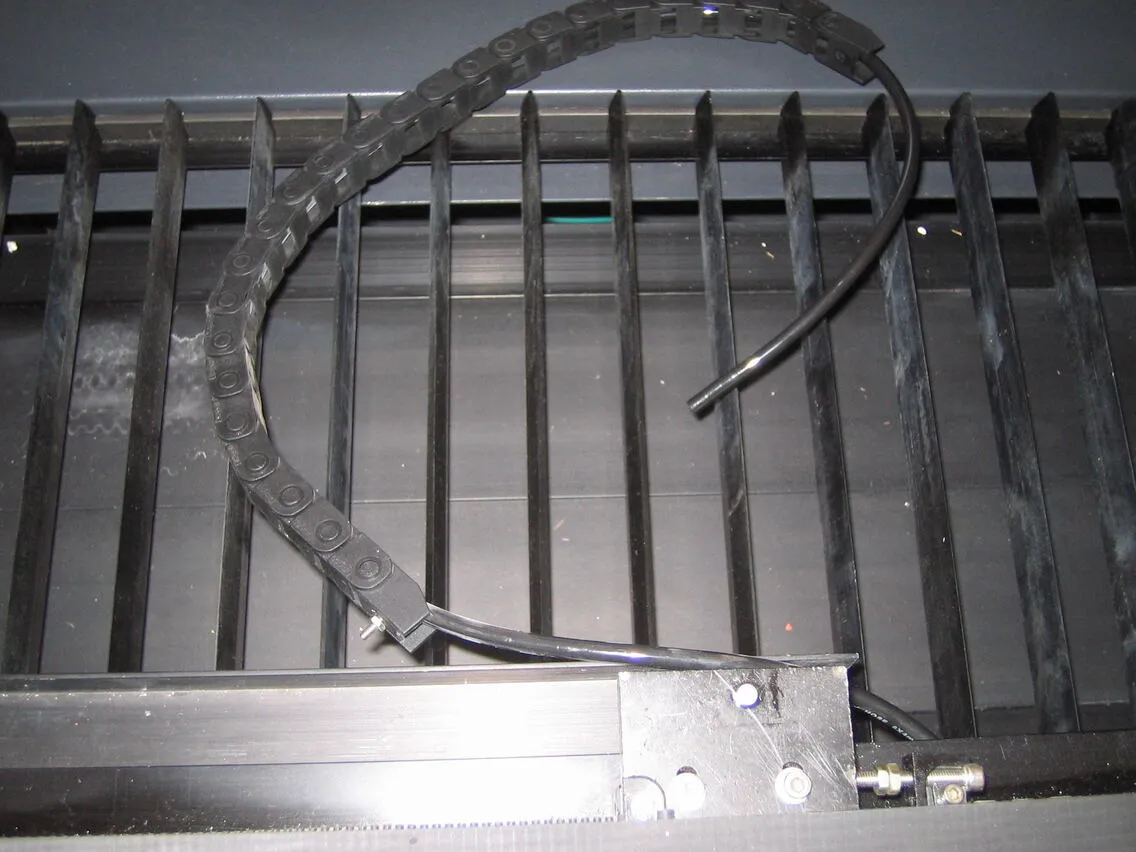

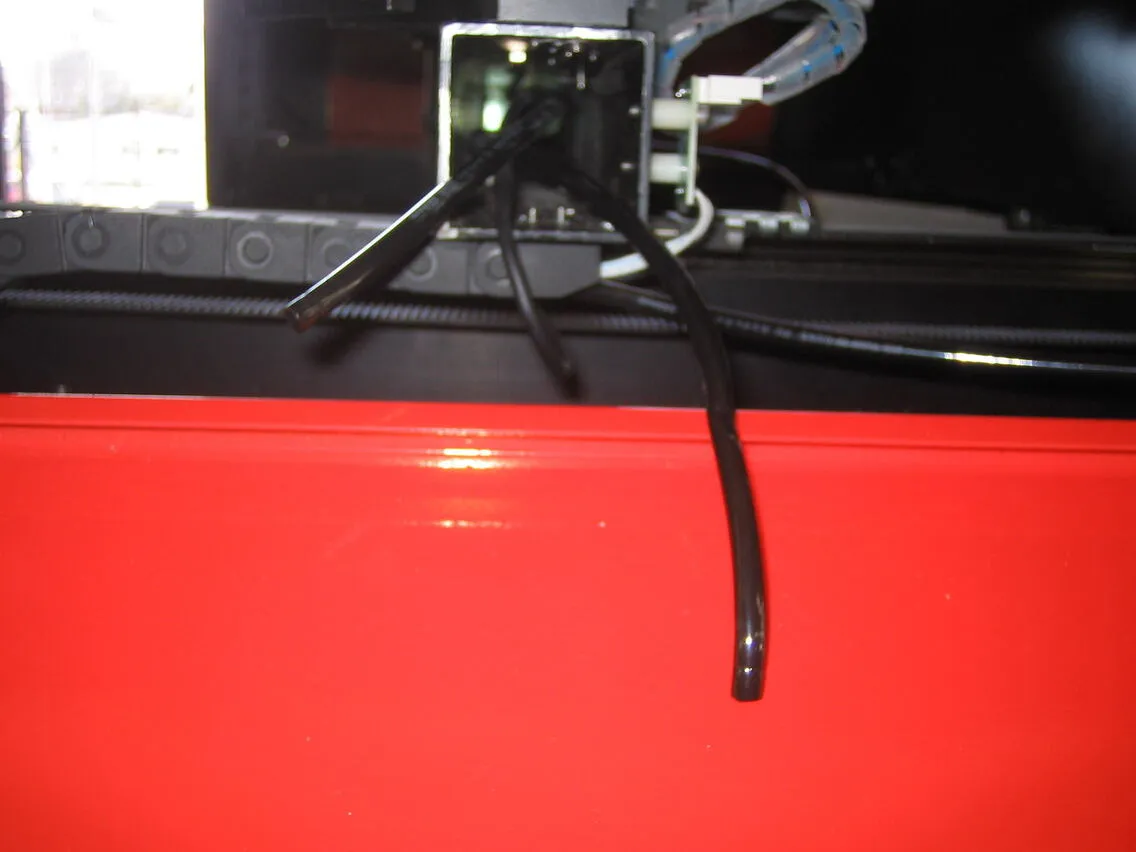

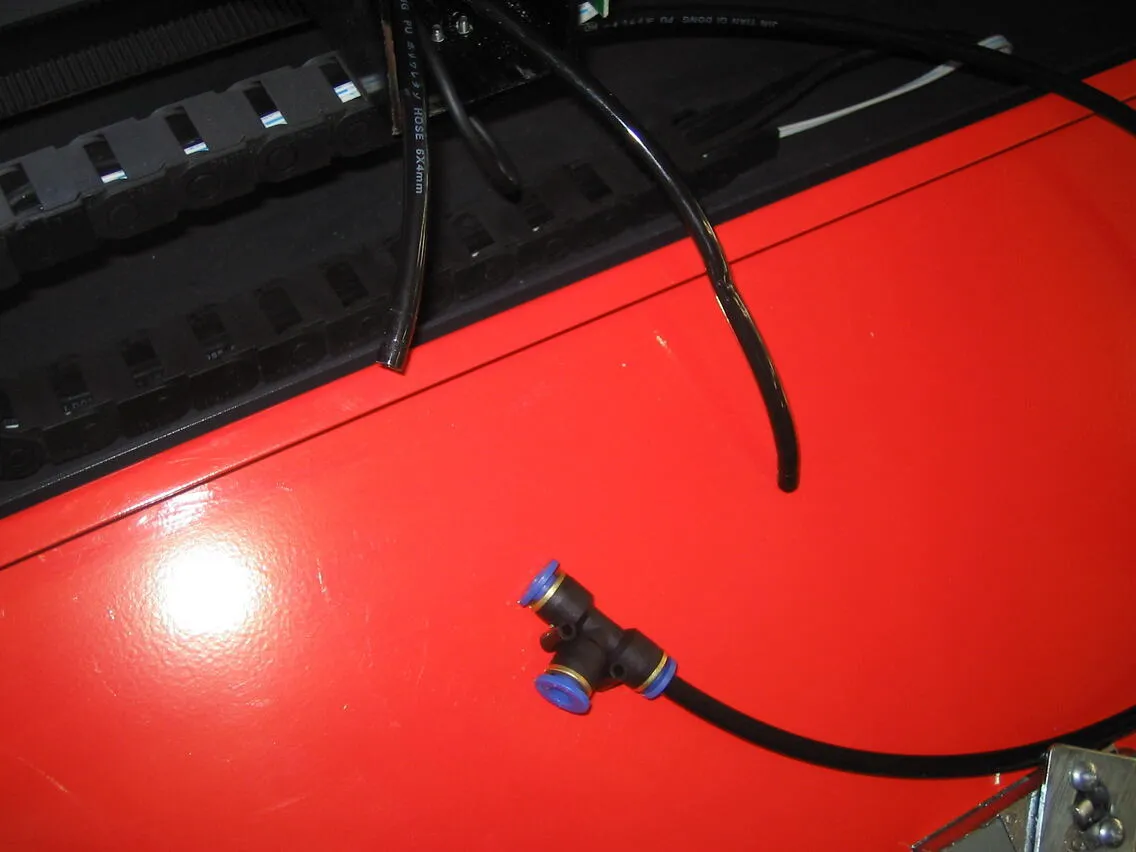

角パイプ端から2本のエアーチューブを引っぱって、抜いてしまいます。この時、チューブにストレスがかからないよう、レーザーヘッド部分の角パイプ丸穴に少しずつ押し込み、端から少しずつ引っぱる、という作業を繰り返してください。
3右側レーザーヘッドチェーンの取付け

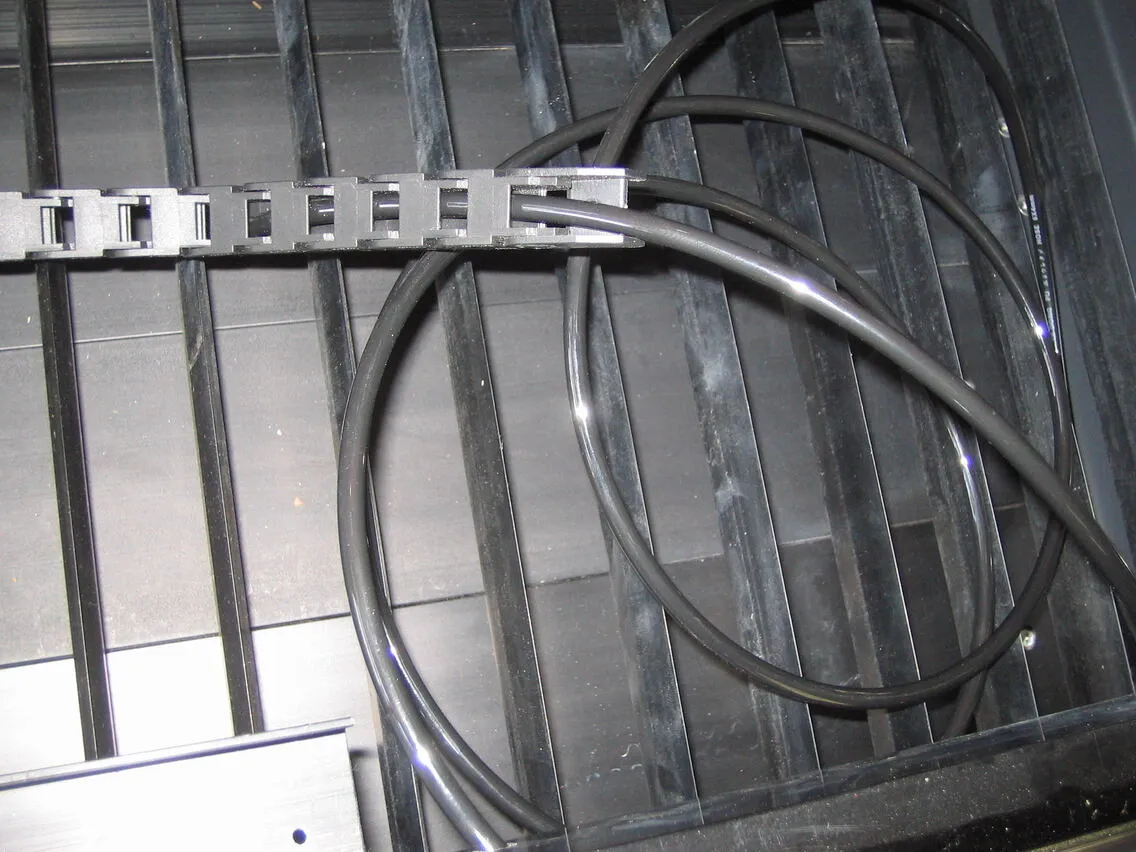

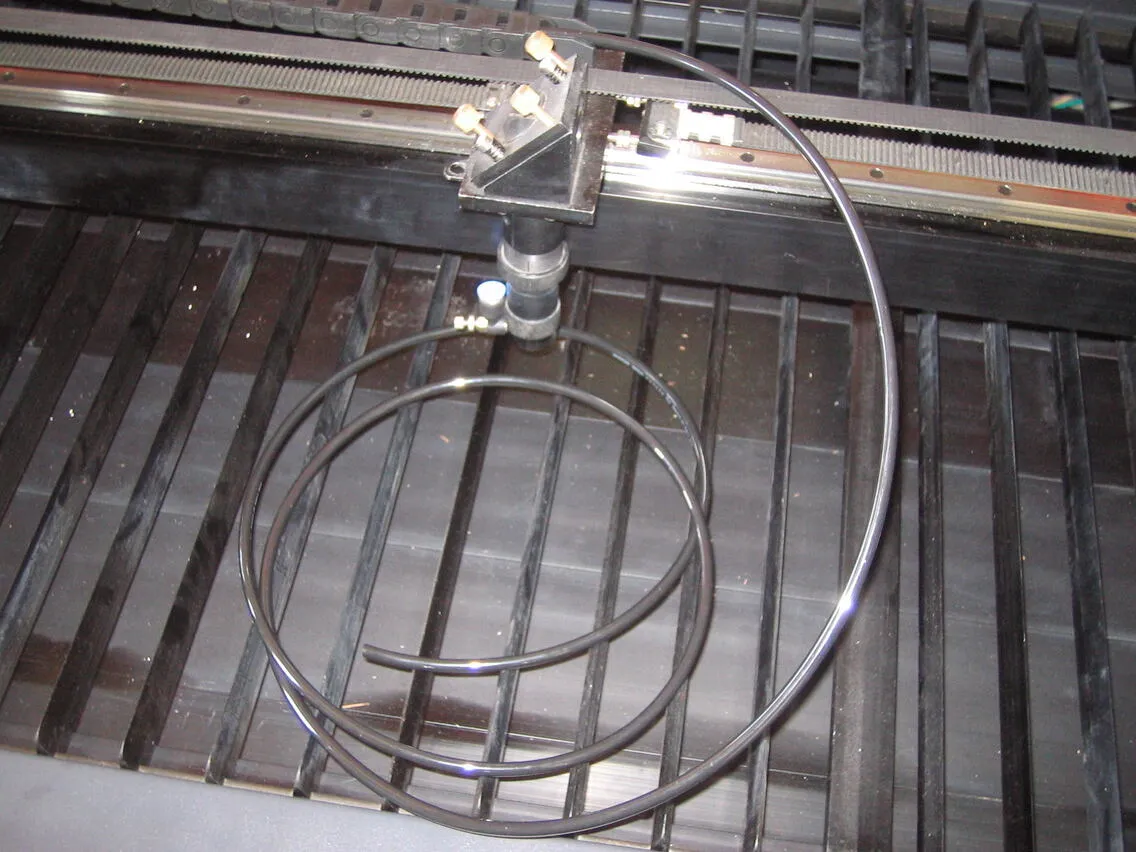

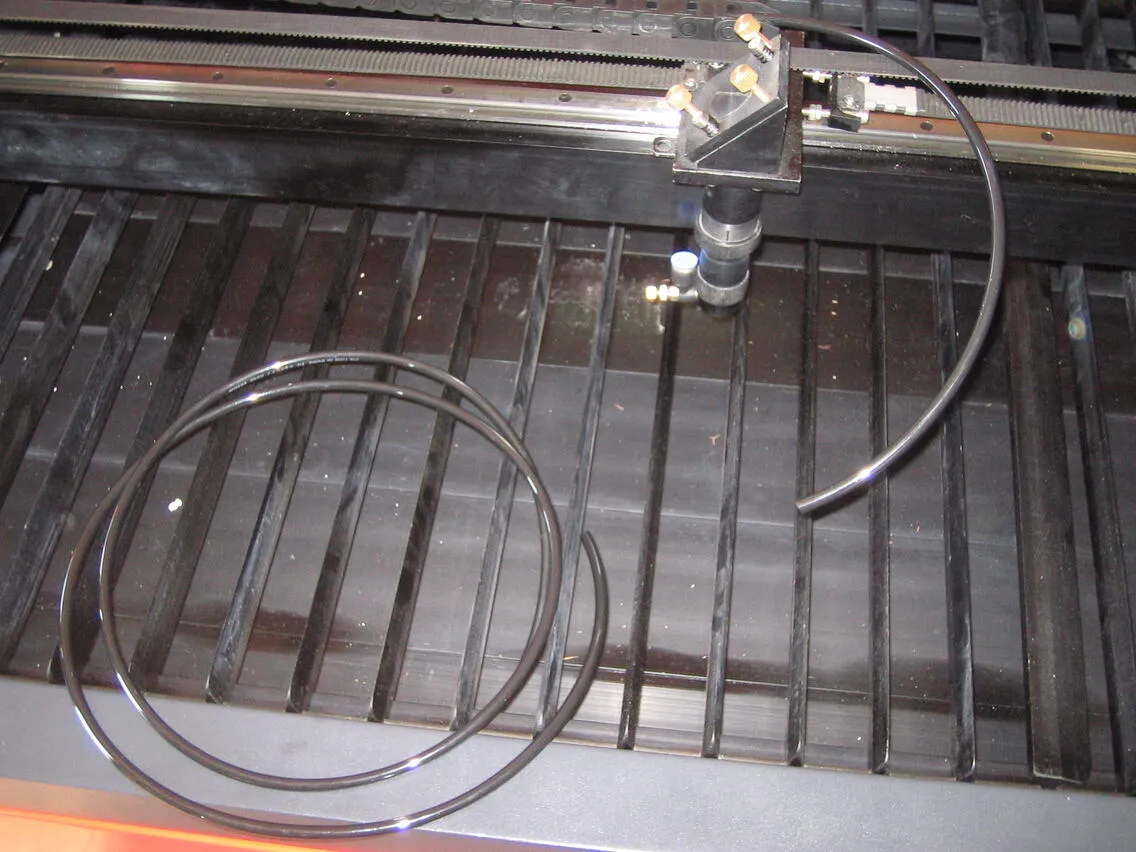

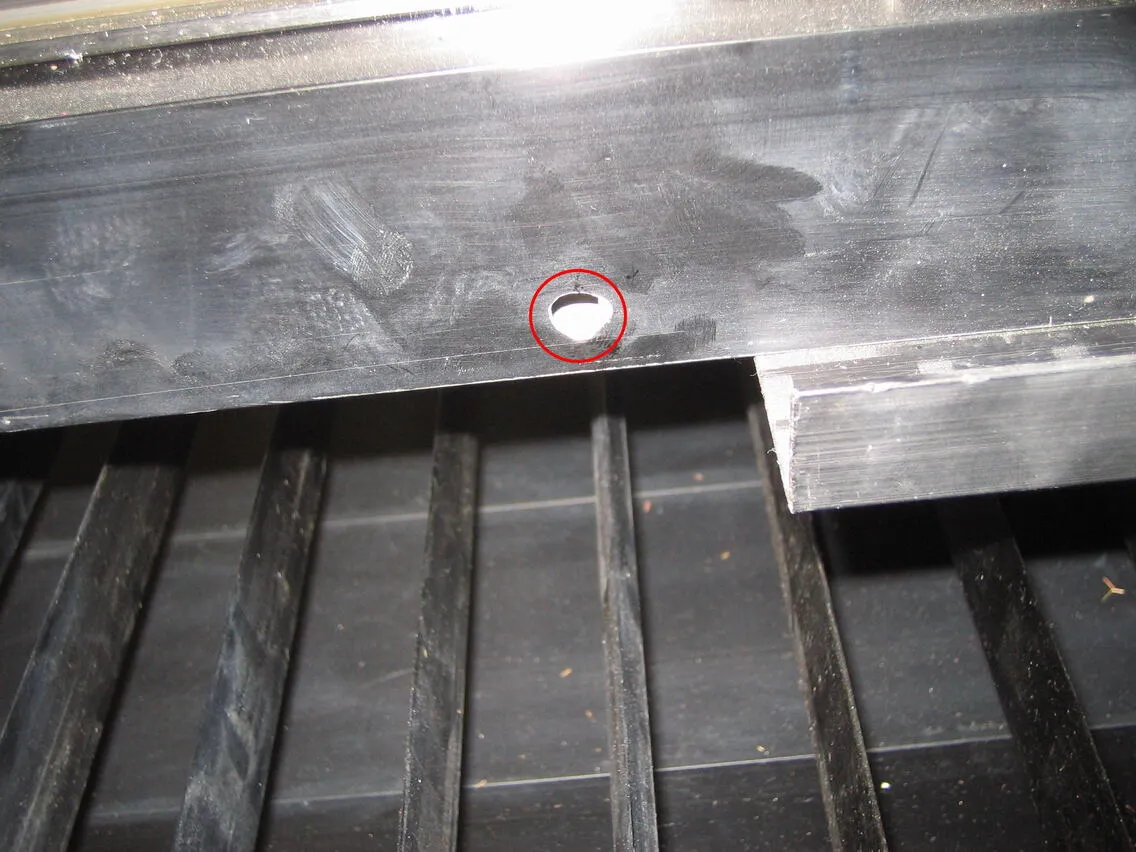

取り外したエアーチューブよりも長いチューブを用意し（本体に添付）、レーザーヘッドの角パイプ穴から、通していきます。

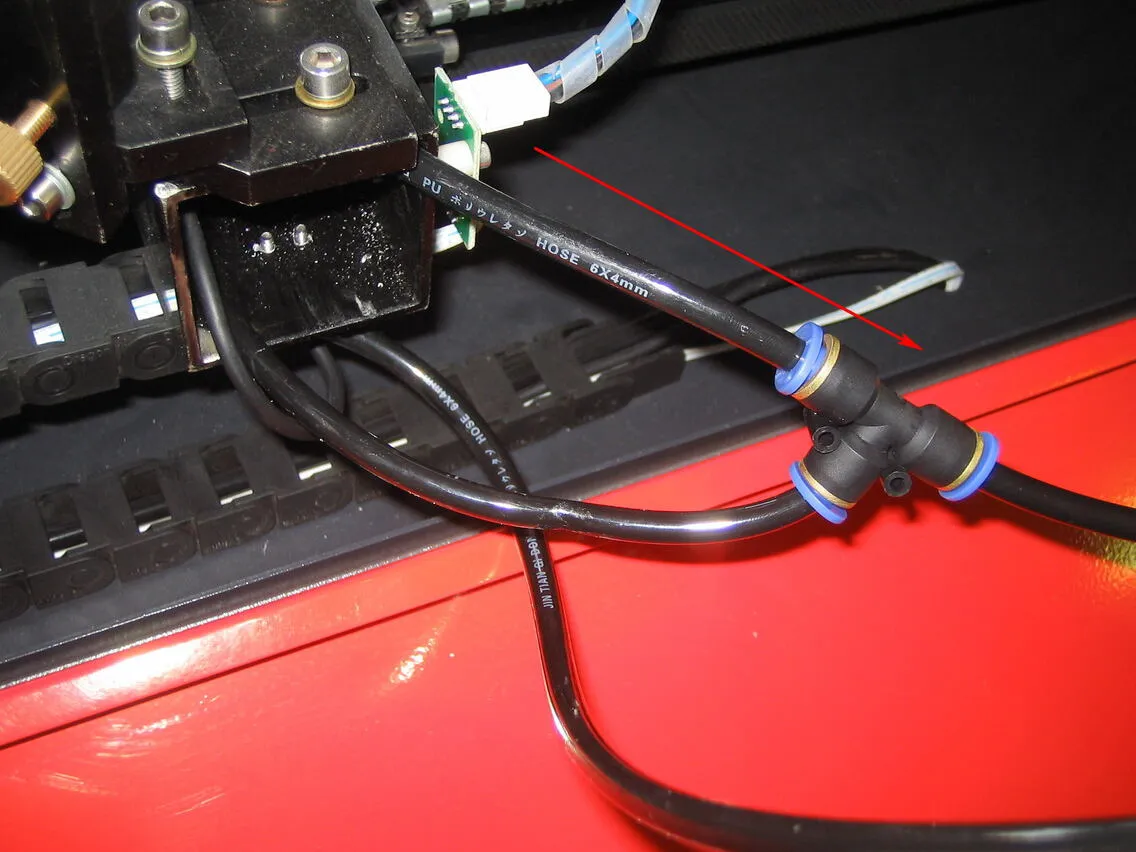

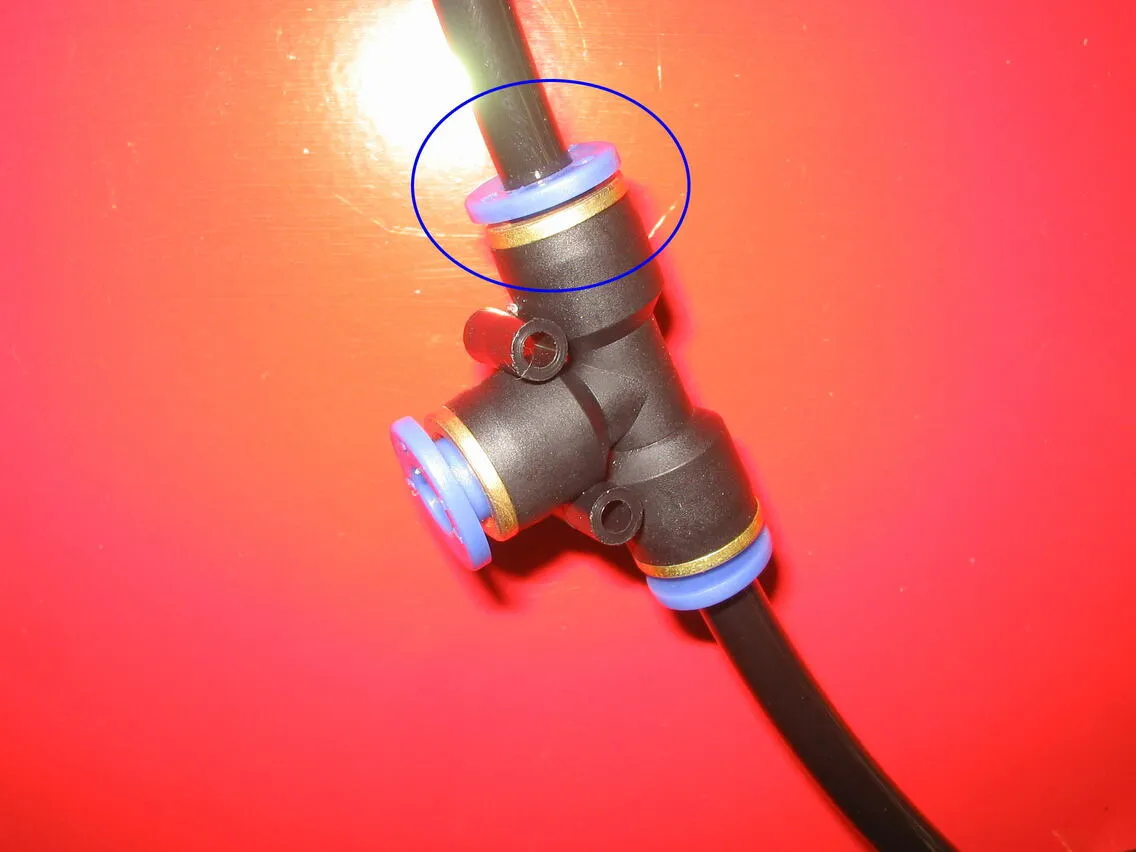

レーザーベッドの角パイプ穴から通したチューブを角パイプ端から取り出し、継ぎ手に接続します。チューブを角パイプ内を通すときにはネジなどの障害物に引っかかったり、あるいはバリなどでチューブ自体が傷ついたりする場合がありますので、慎重に少しずつ通していってください。継ぎ手への接続は、チューブを青リングに入れ、止まるまで押し込んでください。
継ぎ手に接続したら、角パイプ端から出ているチューブを角パイプ内に戻します。少しずつ、レーザーヘッドの角パイプ穴から引っ張ることと角パイプ内に押し戻すことを繰り返して、慎重に行ってください。角パイプ端にチューブの遊びがなくなるまで行います。

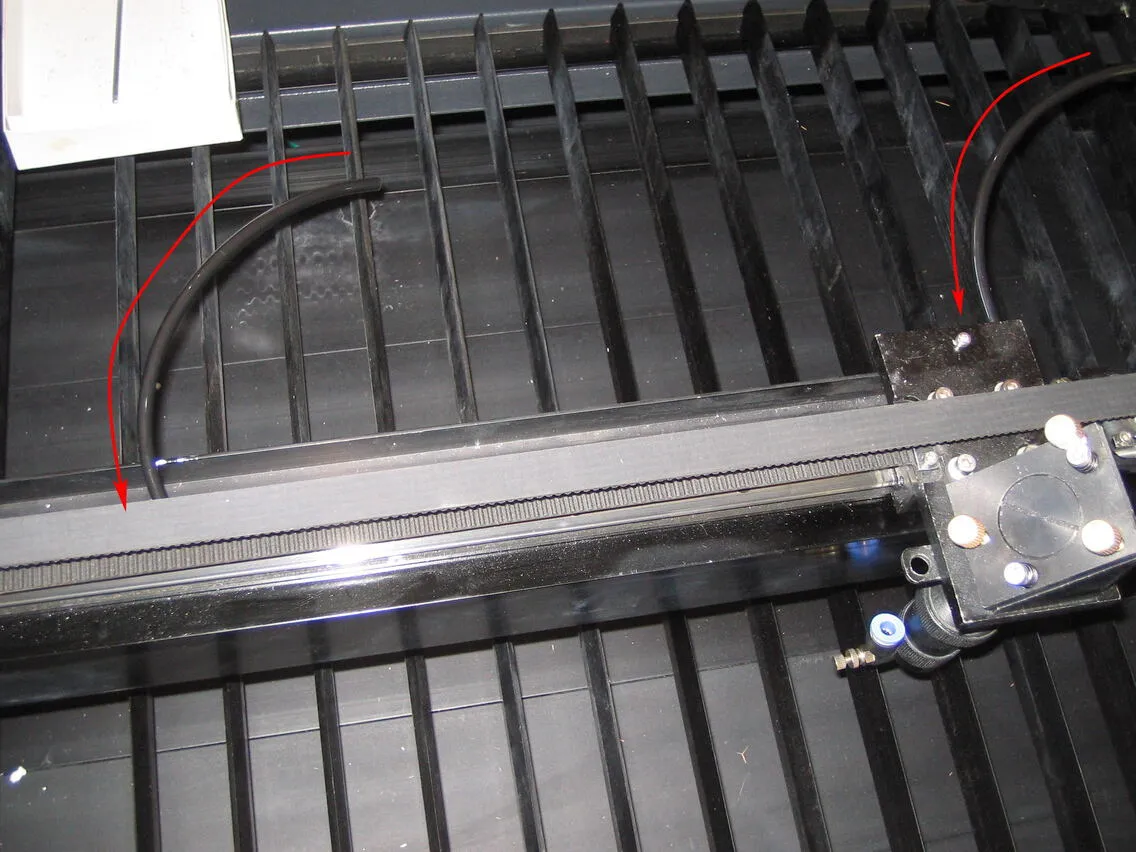

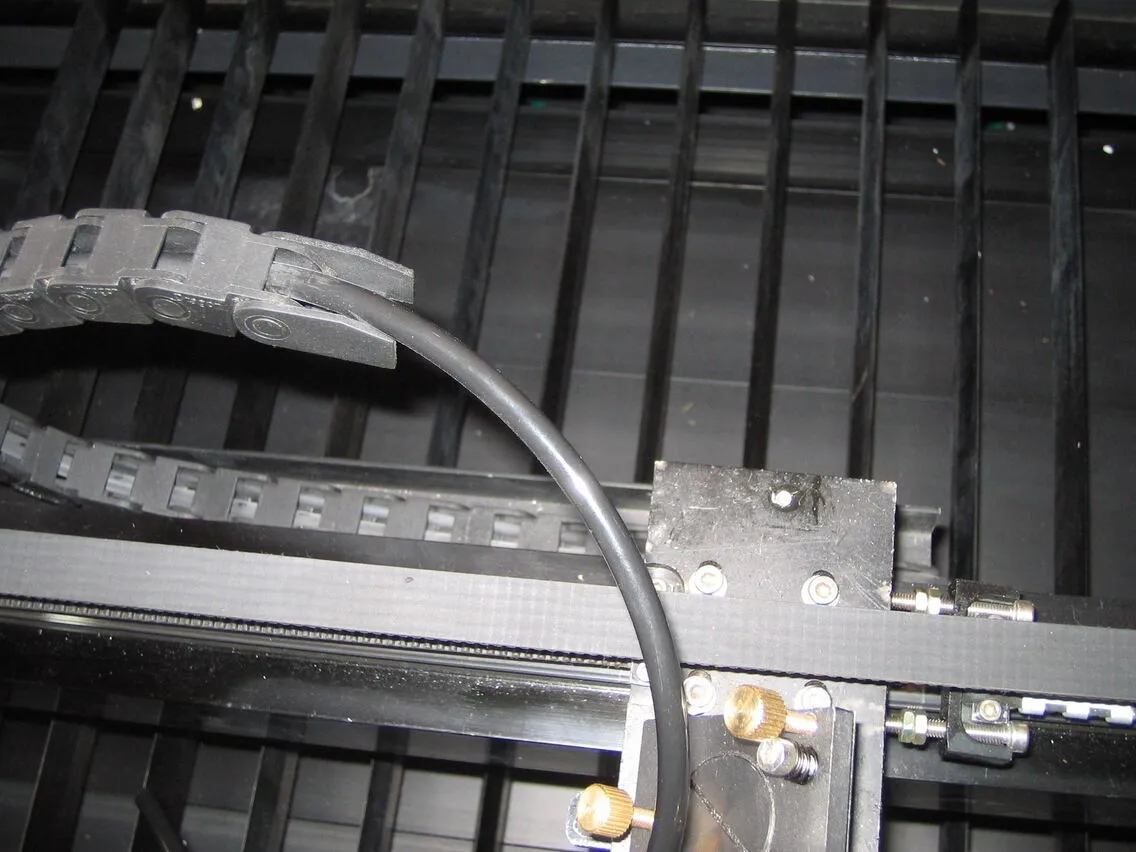

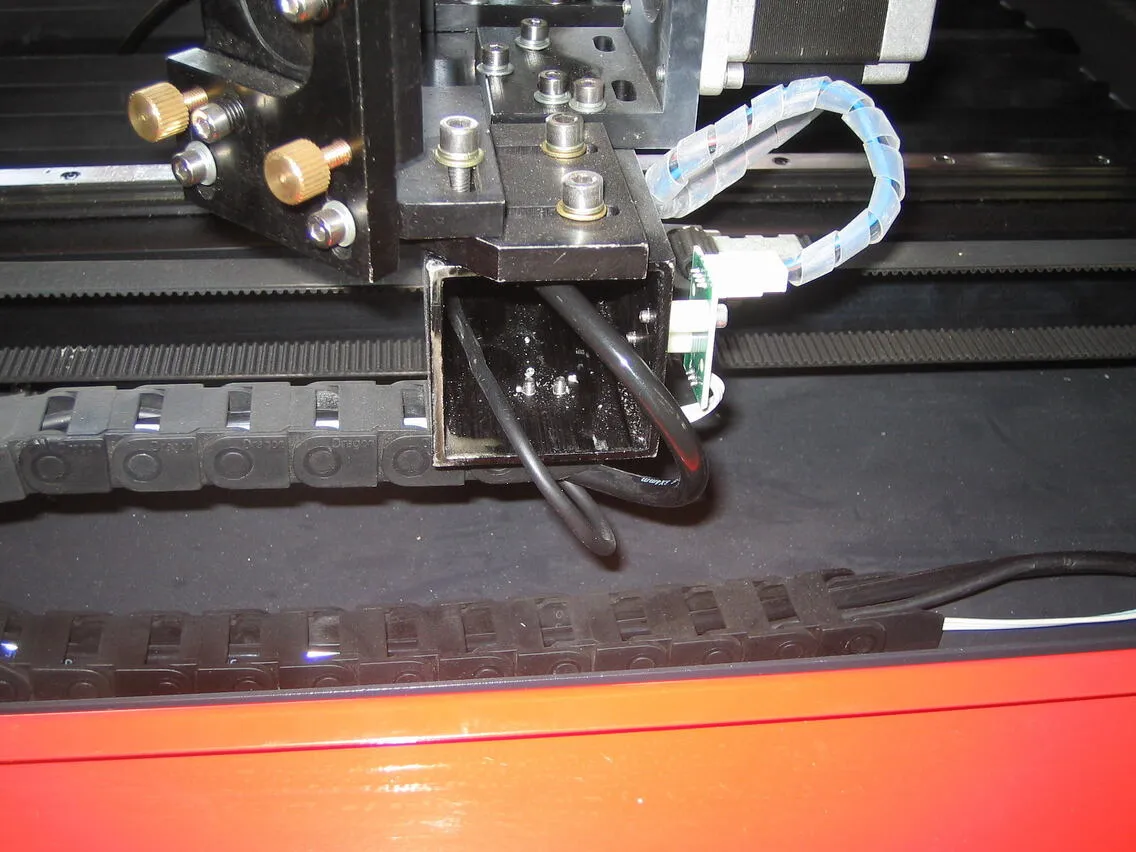

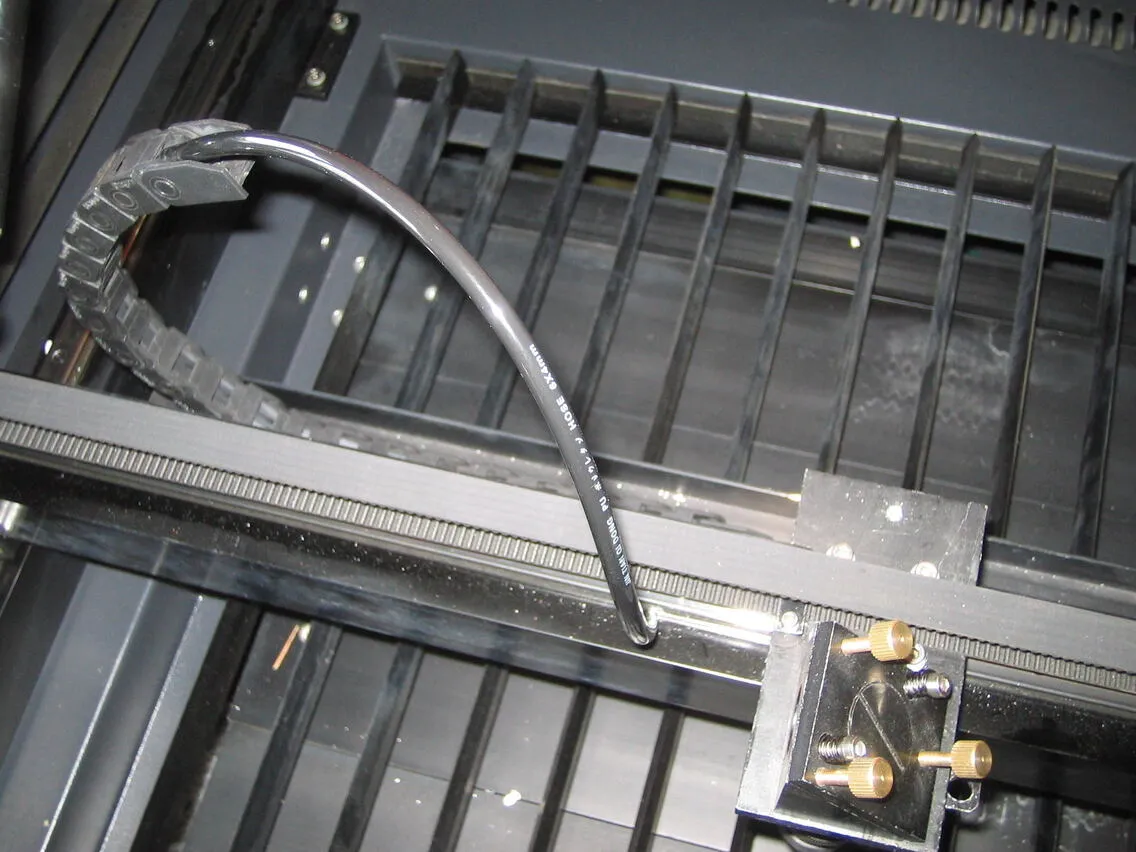

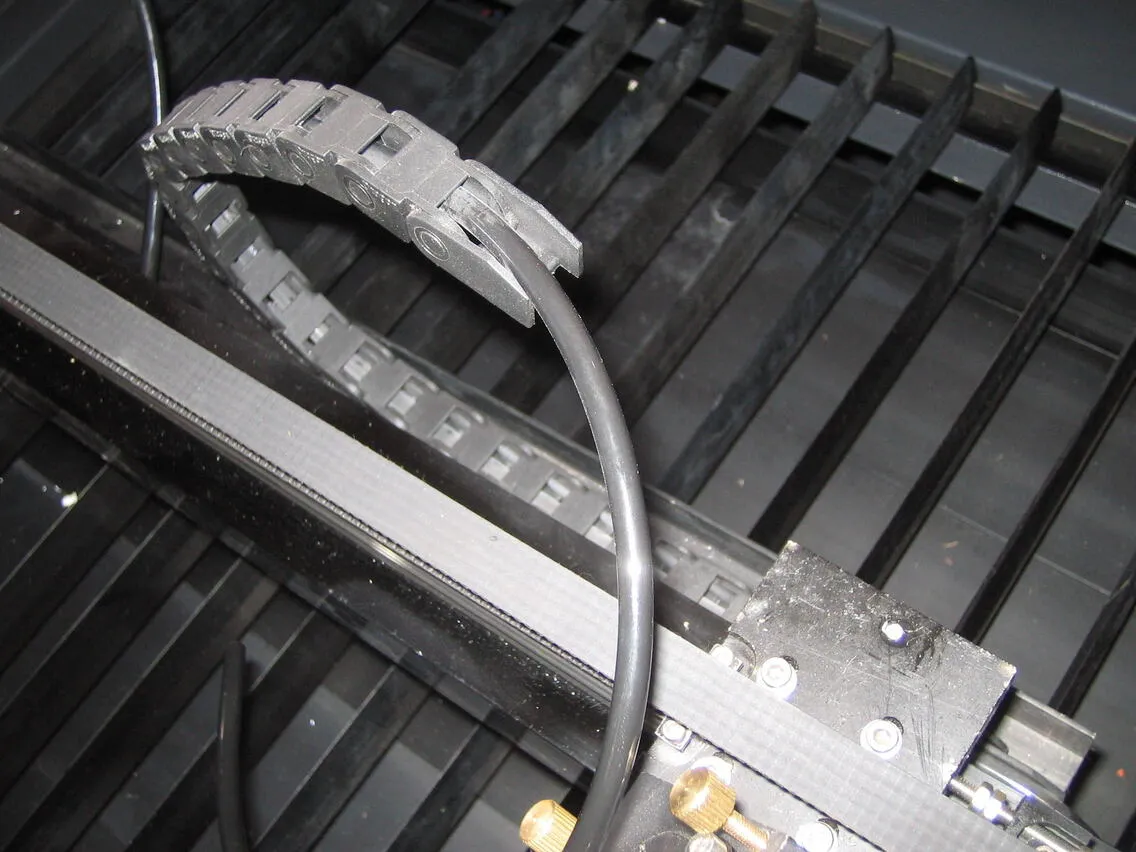

シングルヘッド用のチェーン（本体付属・長いもの）を用意し、レーザーヘッドの角パイプ穴から出ているエアーチューブを通します。図のような向きで通してください。

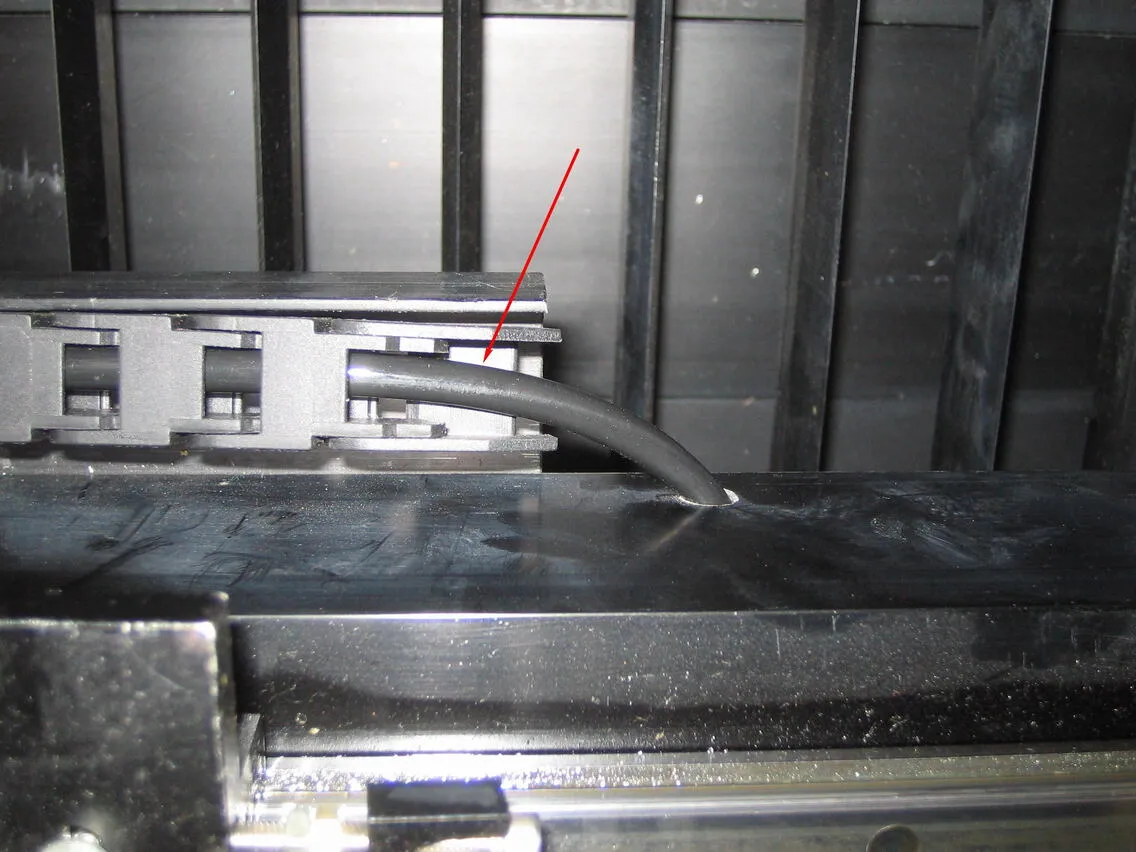

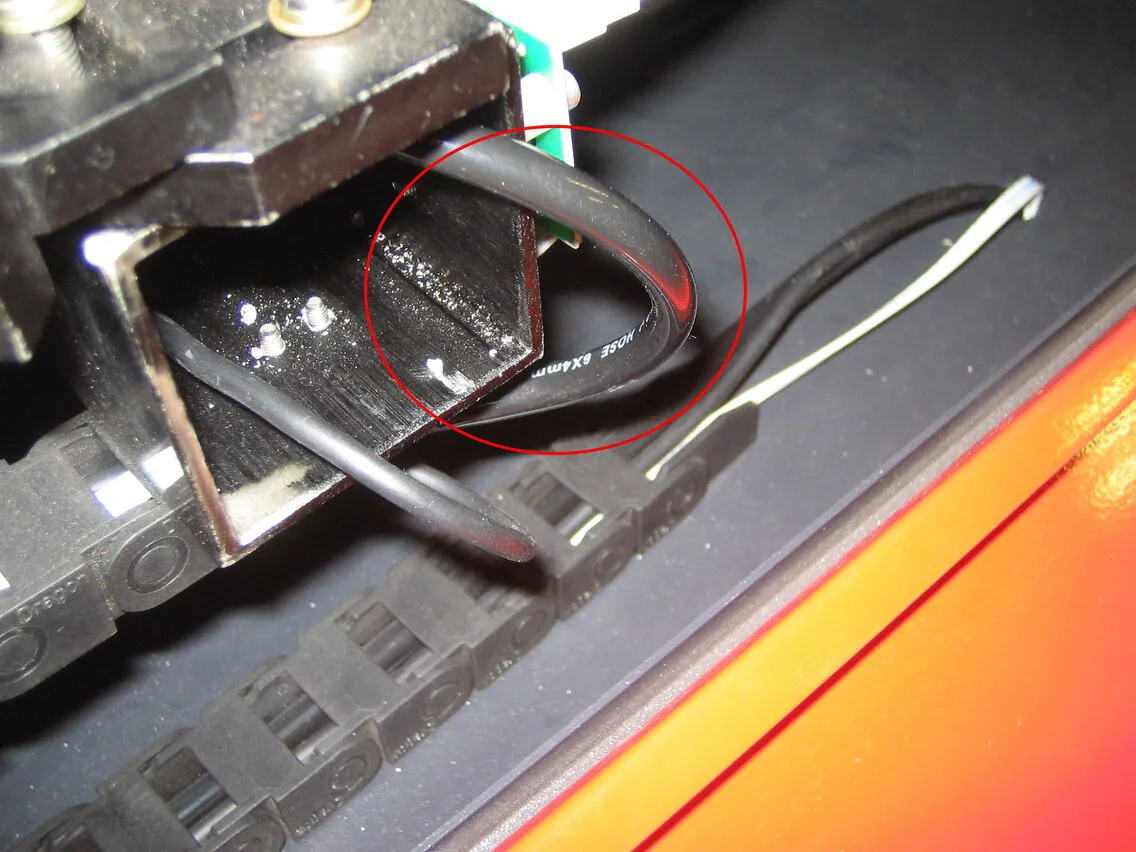

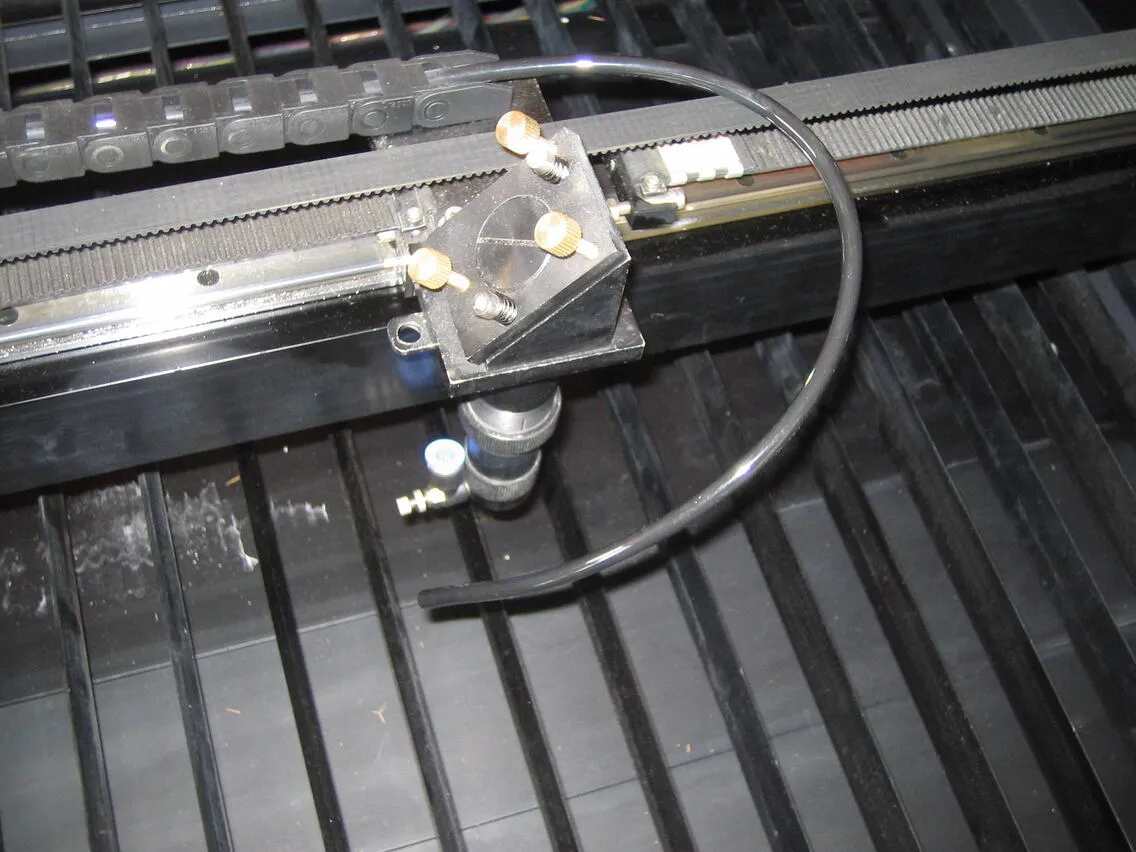

矢印のようにエアーチューブを挿入してください。

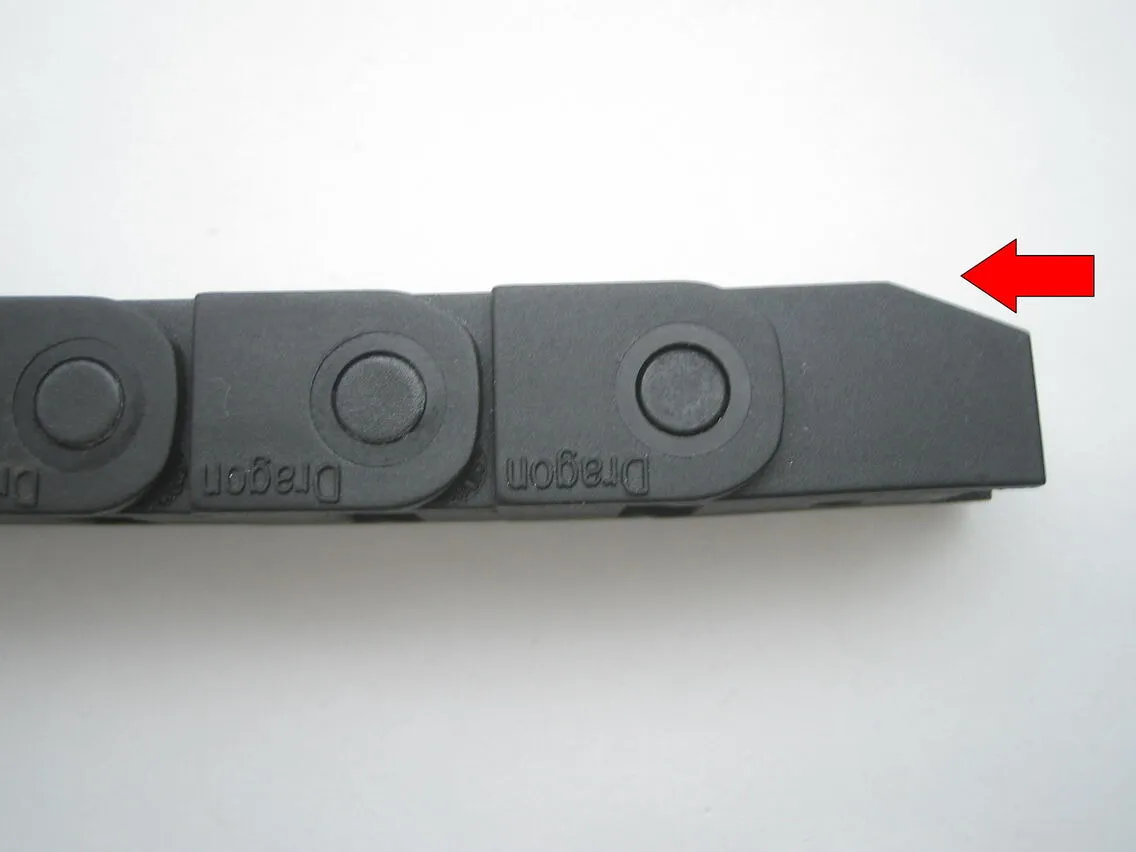

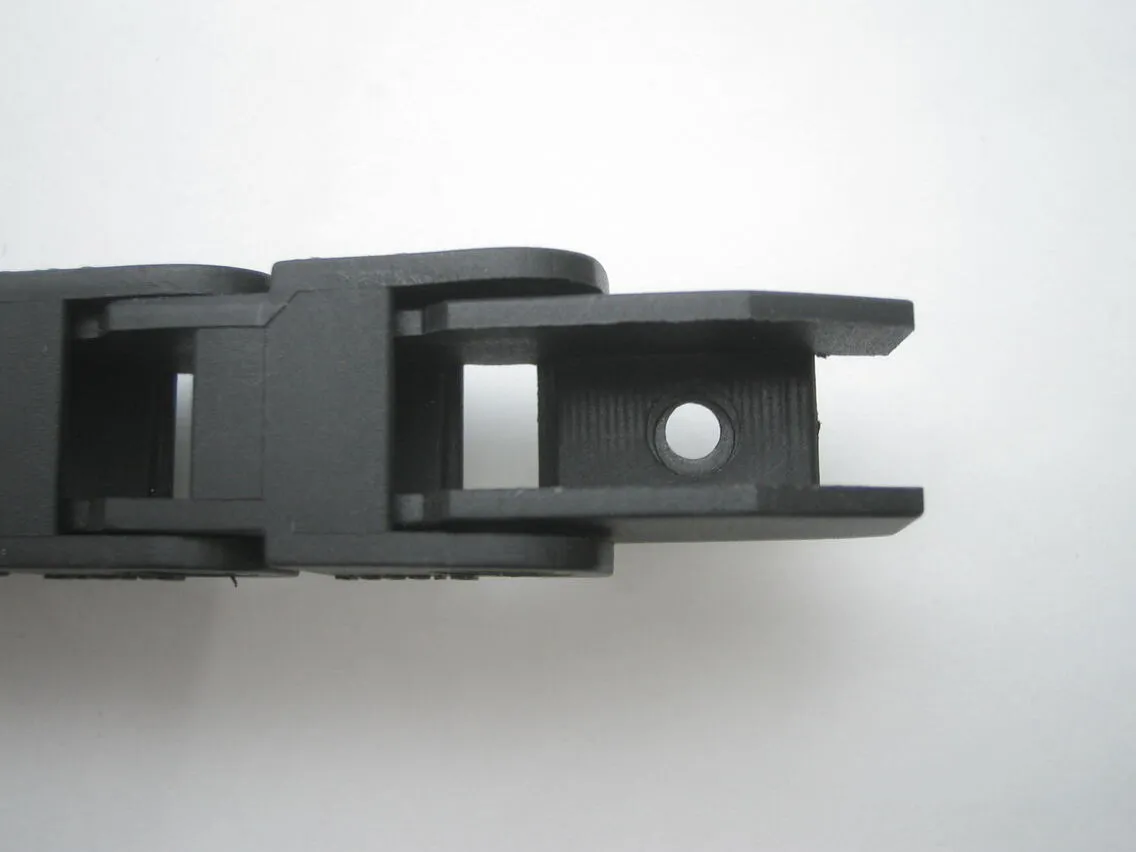

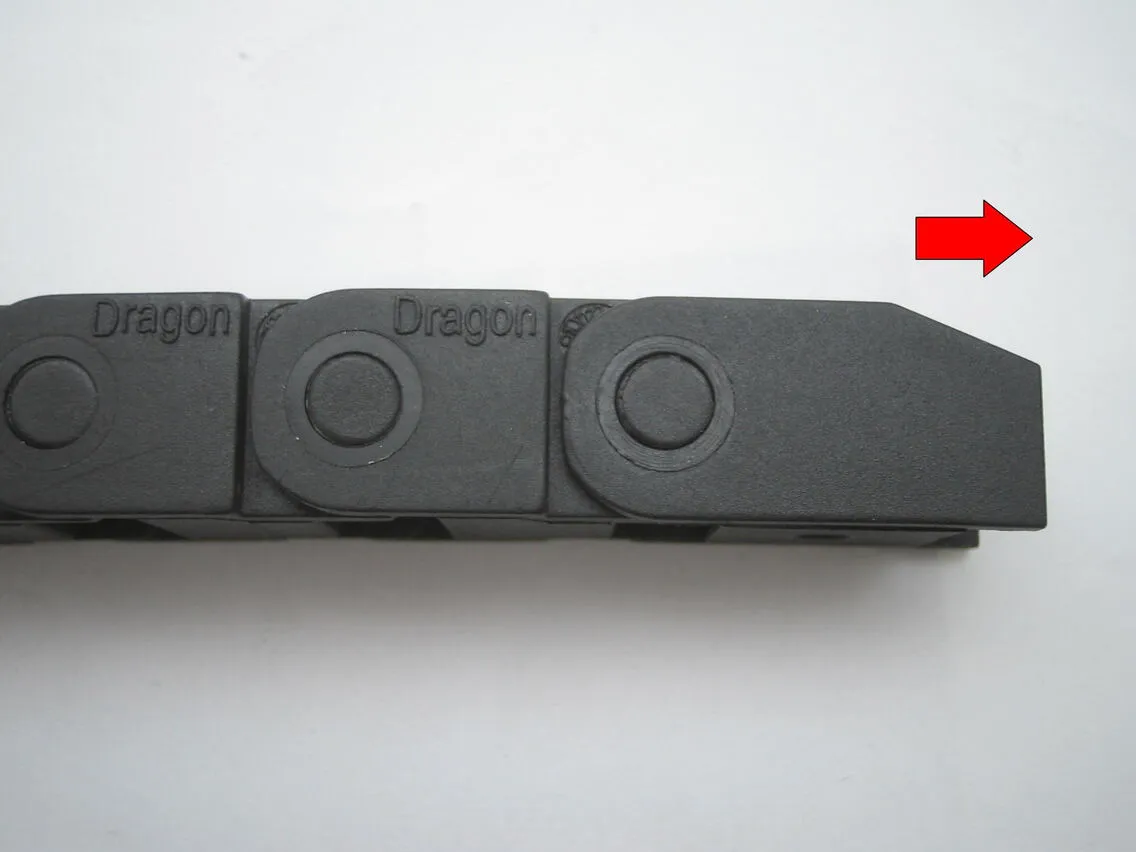

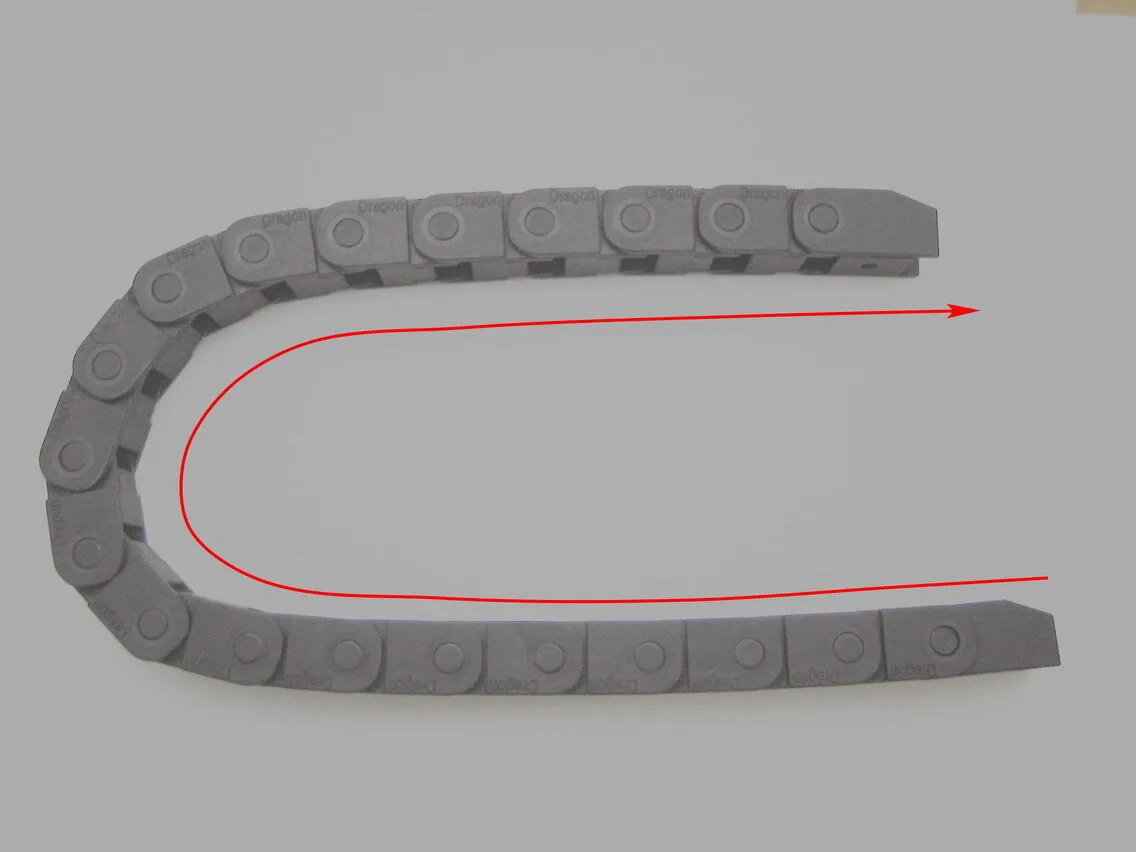

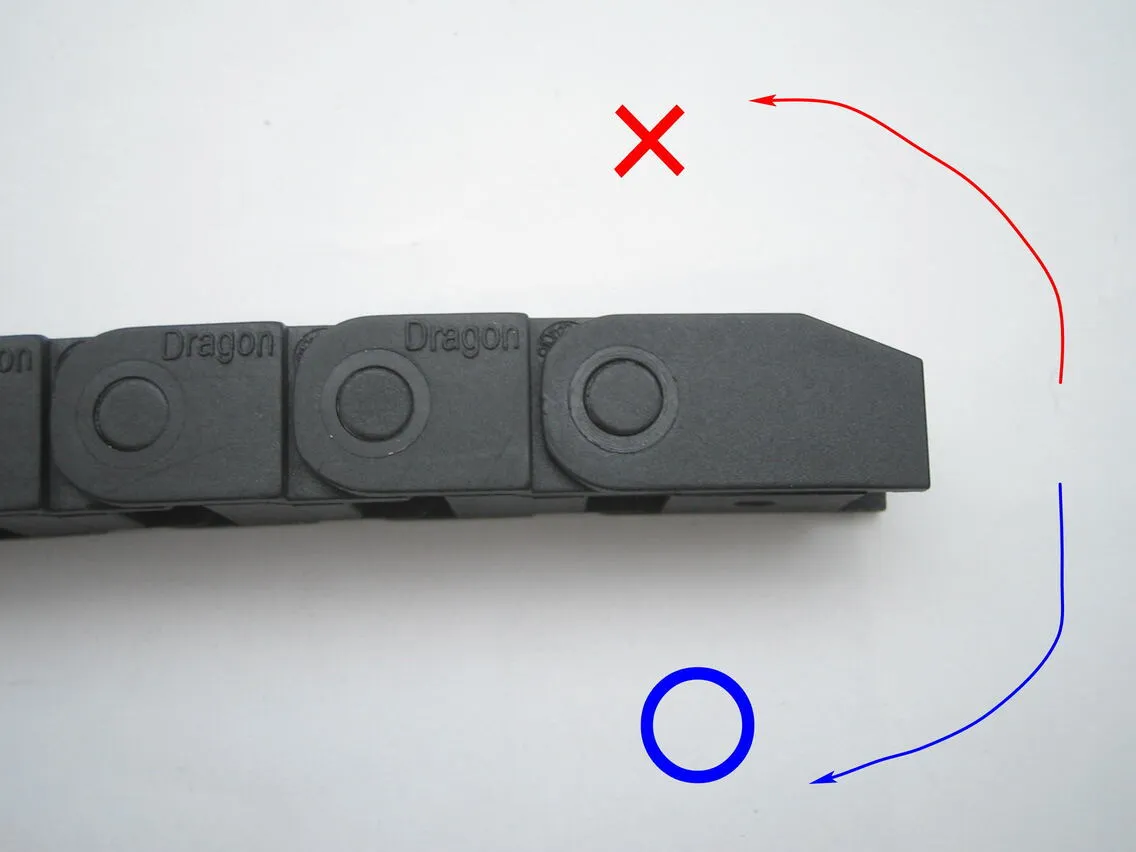

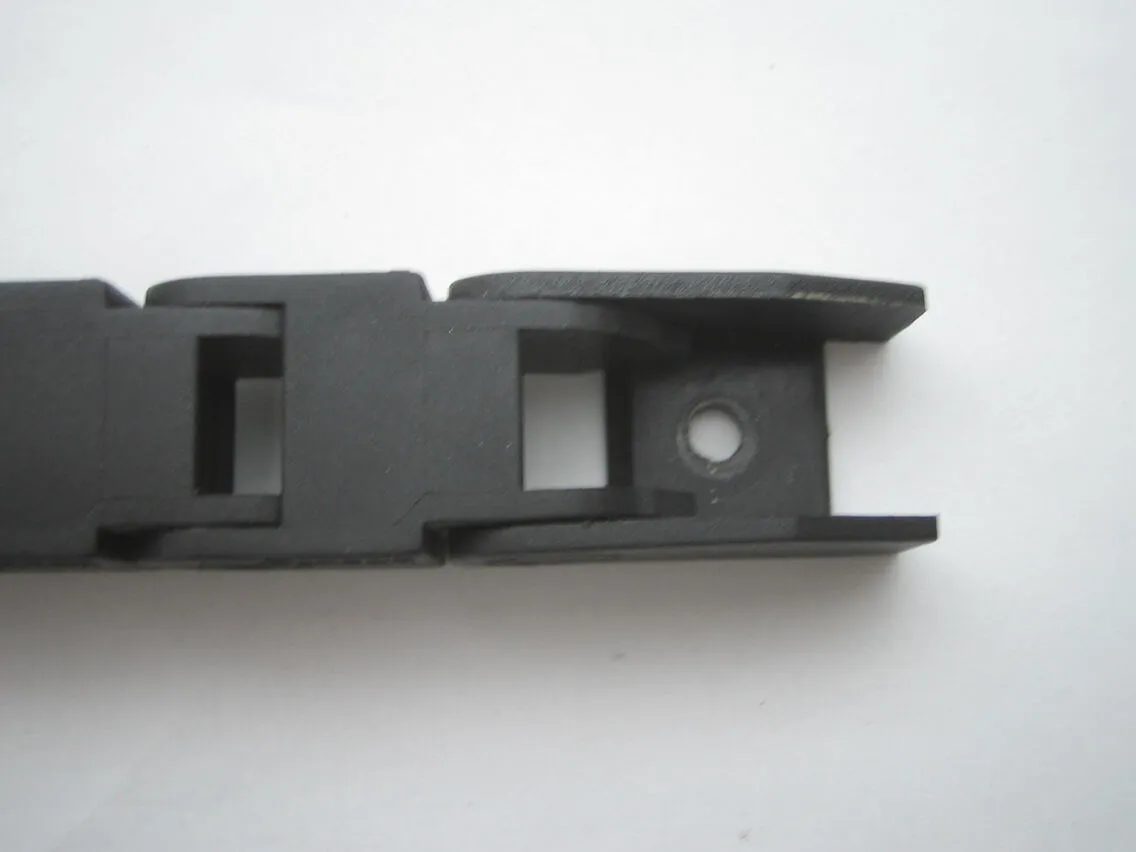

初めてシングルヘッド用チェーンを使用する際には、駒の向きが逆の場合があります。その際は、マイナスドライバーなどで勘合部を開いて駒をはずし、逆にして取り付けてください。端の駒は内側で嵌め合うようになります。
矢印のようにエアーチューブを取り出してください。

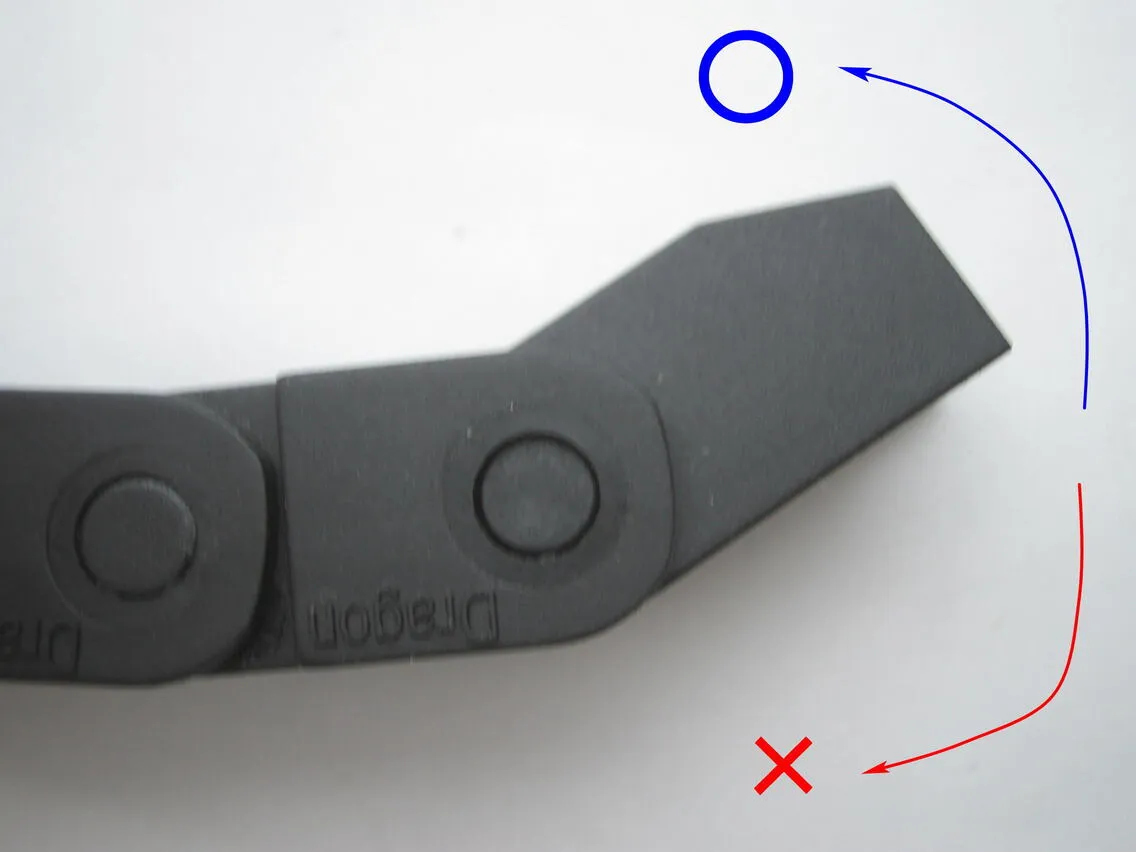

初めてシングルヘッド用チェーンを使用する際には、駒の向きが逆の場合があります。その際は、マイナスドライバーなどで勘合部を開いて駒をはずし、逆にして取り付けてください。端の駒は外側で嵌め合うようになります。

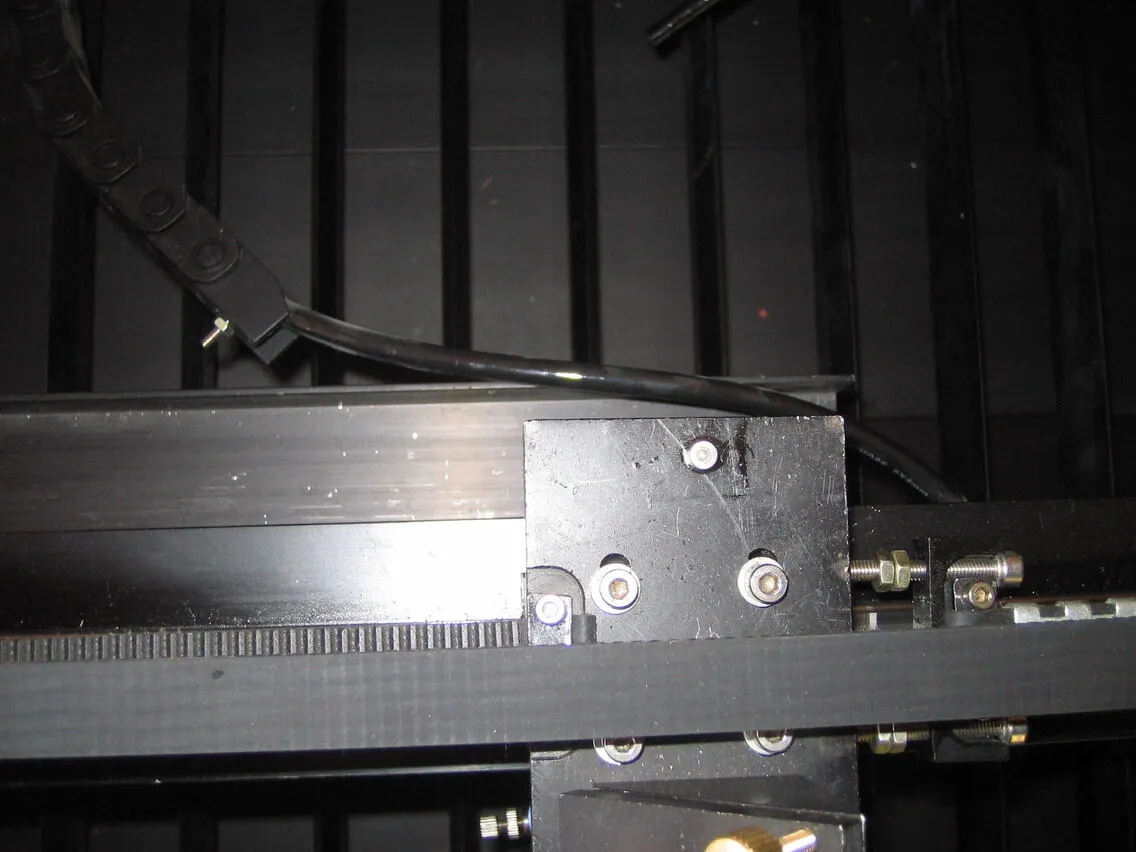

以前取り付けてあったとおりにチェーンの端をネジ止めします。
以前取り付けてあったとおりにもう一方のチェーンの端をネジ止めします。
エアーチューブが長い場合は、カットしてください。チェーンの出口から30cm強程度が適切です。初めてシングルヘッドに変更する場合は、余裕を見て長めになっています。

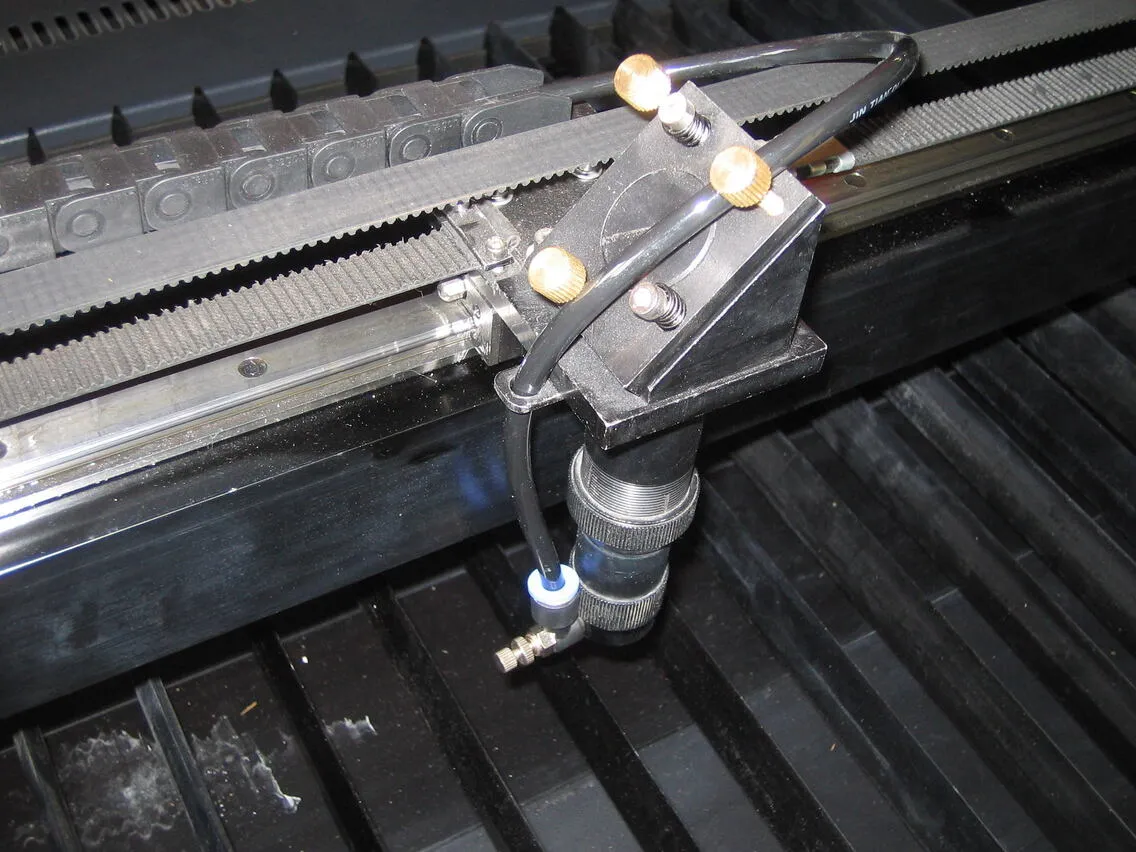

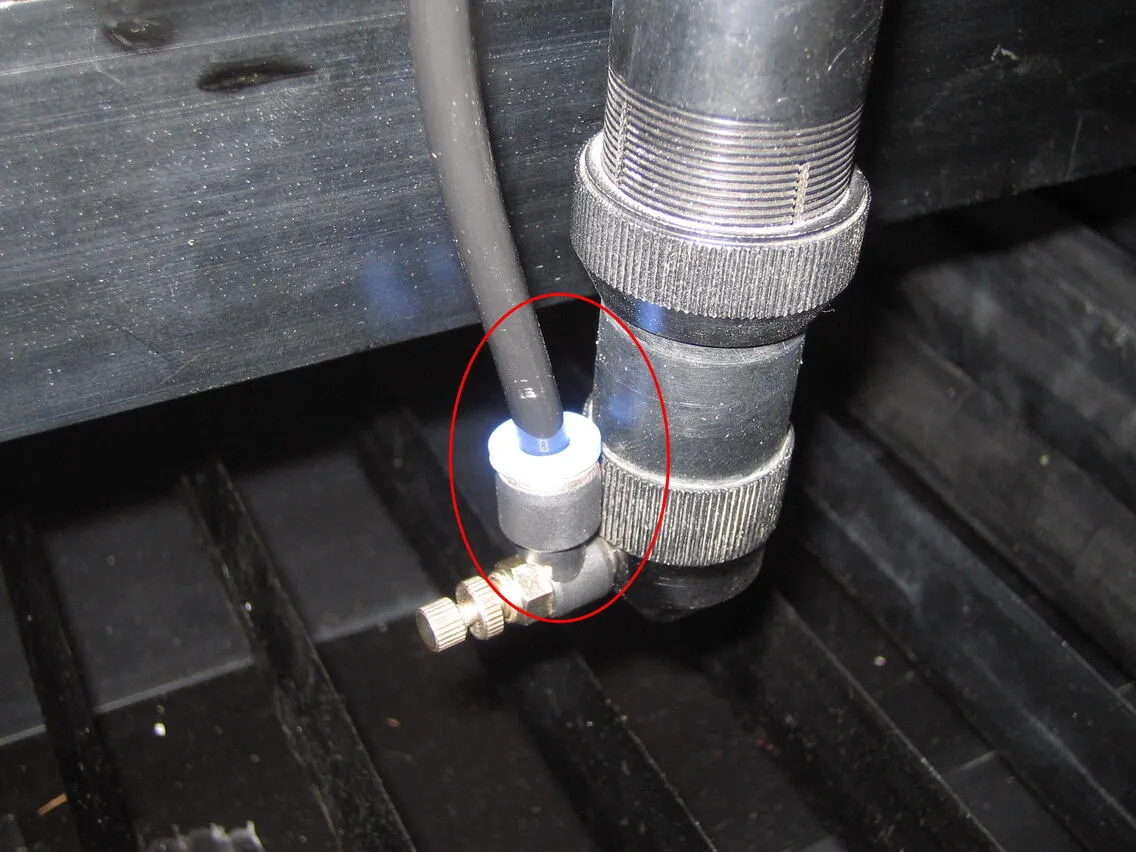

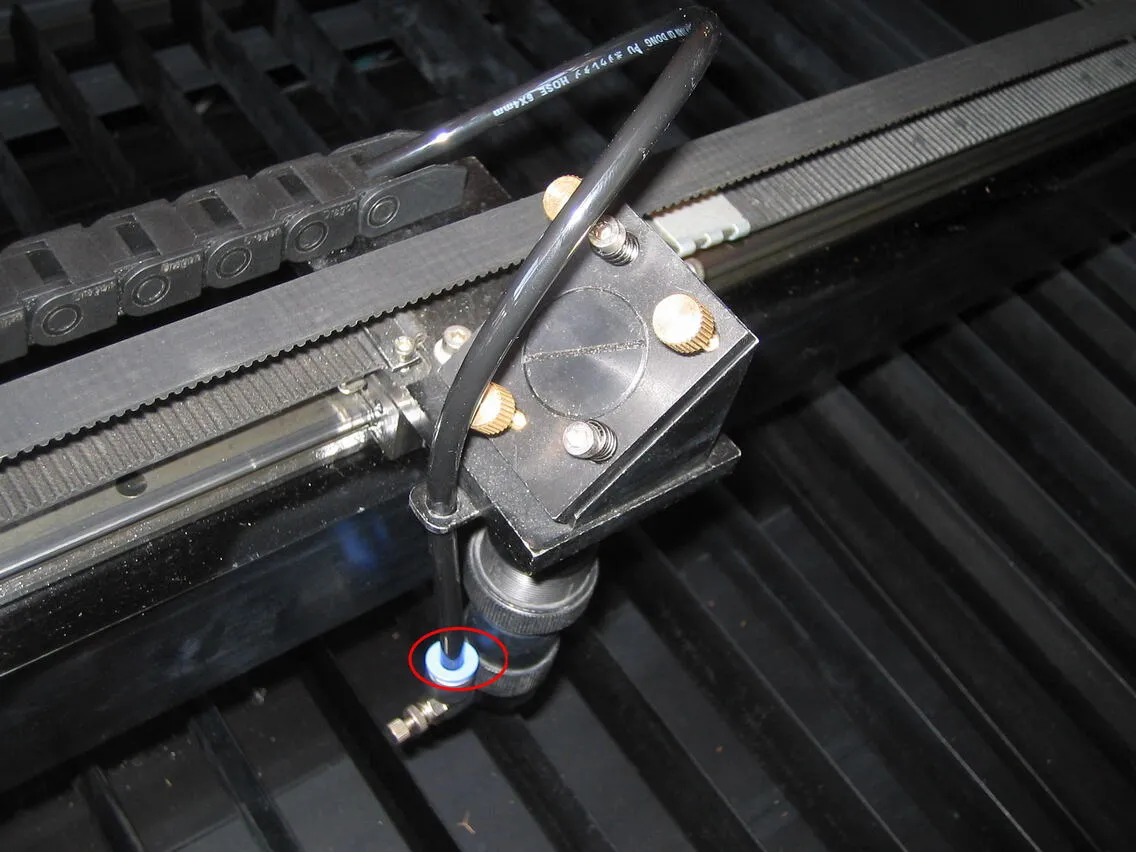

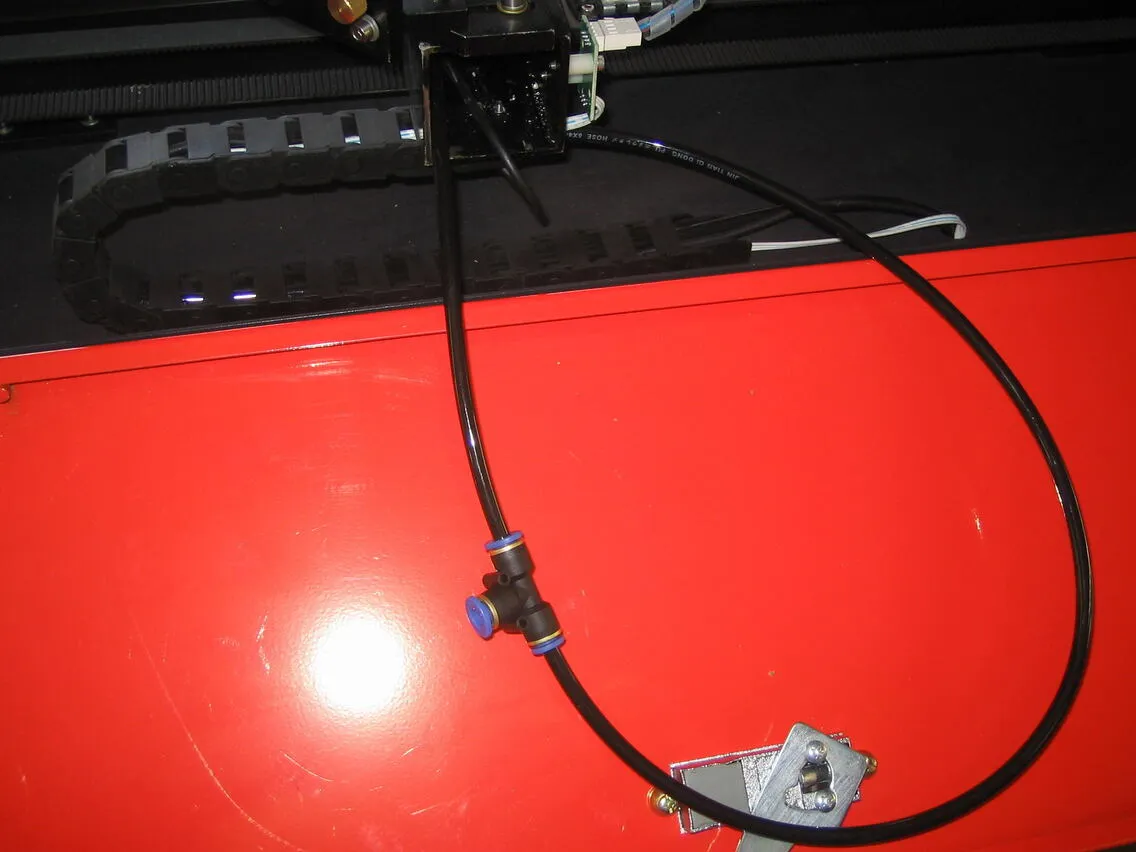

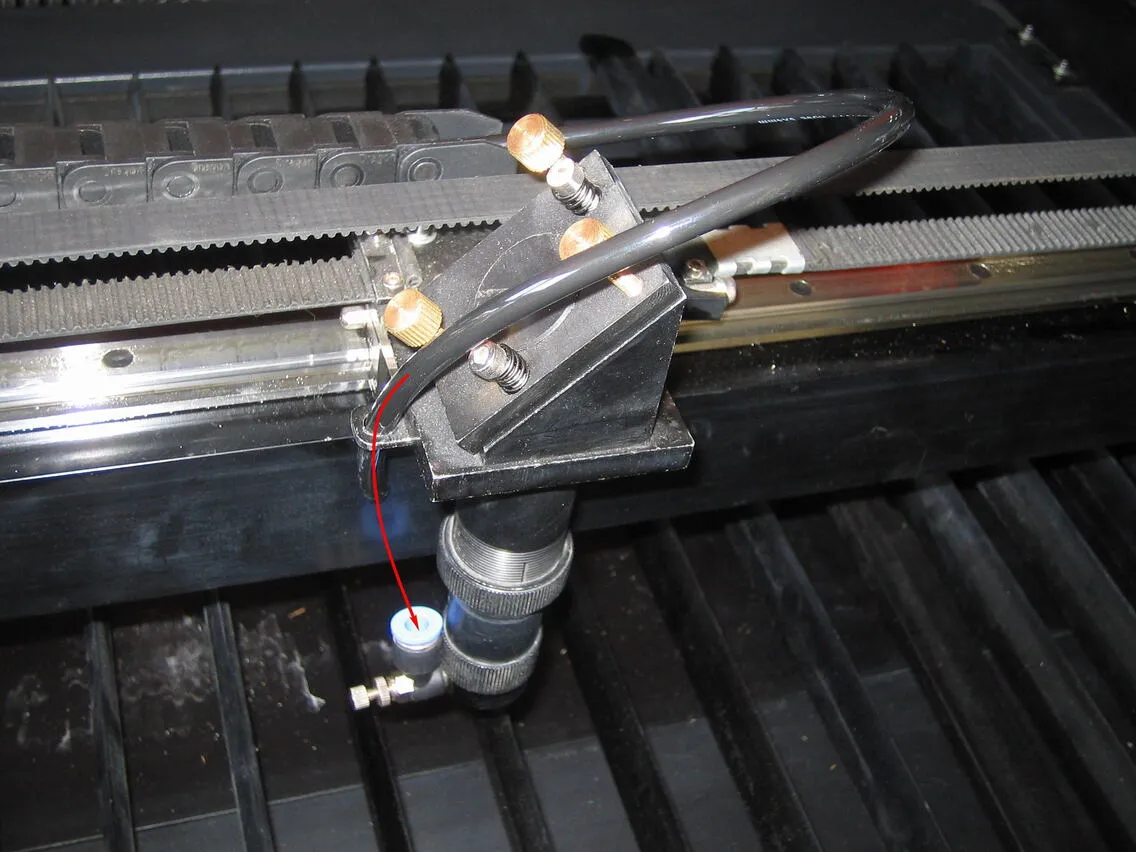

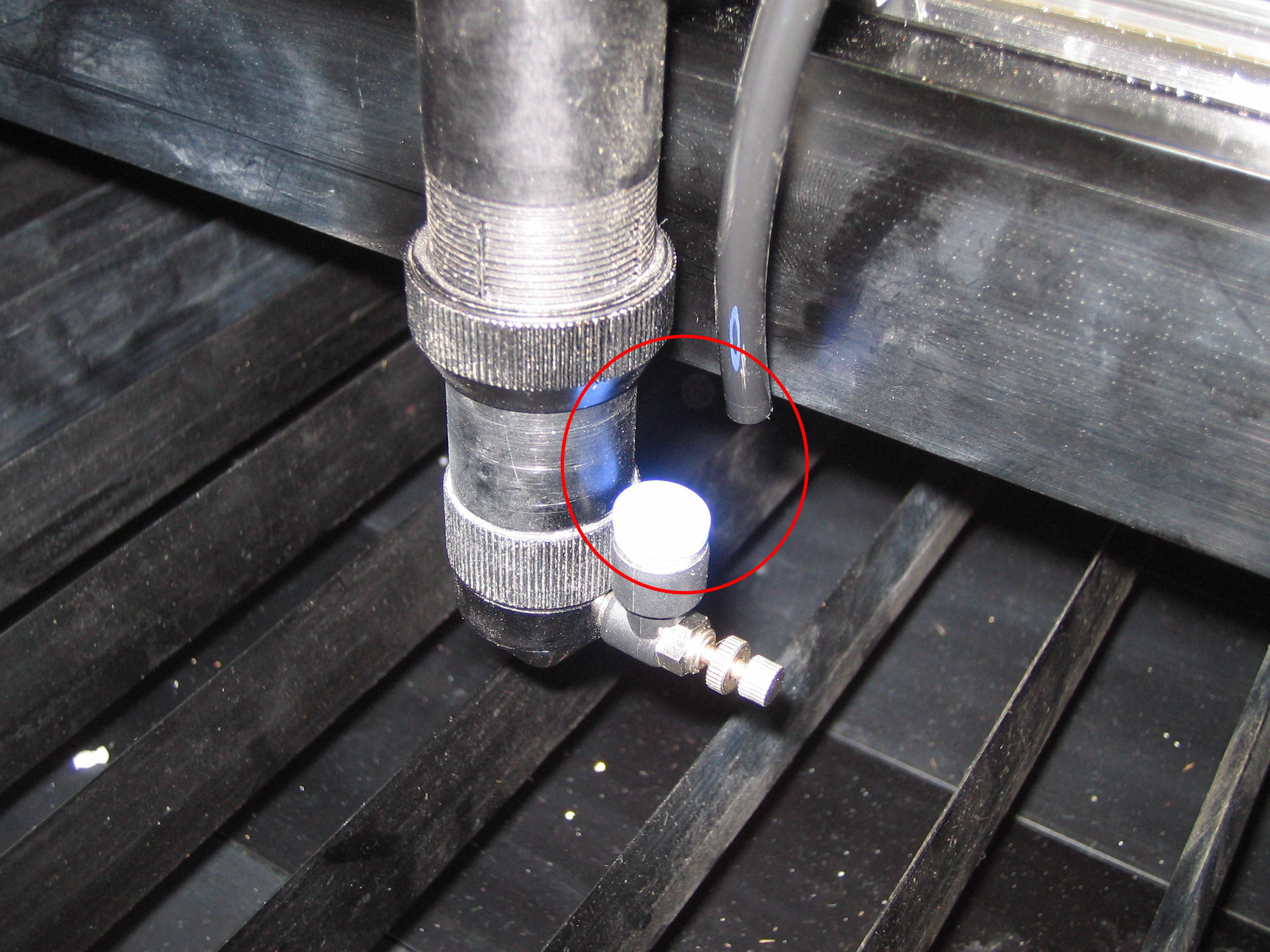

エアーチューブをレーザーヘッドに装着してください。
4レーザー電源ユニットの電源を遮断する

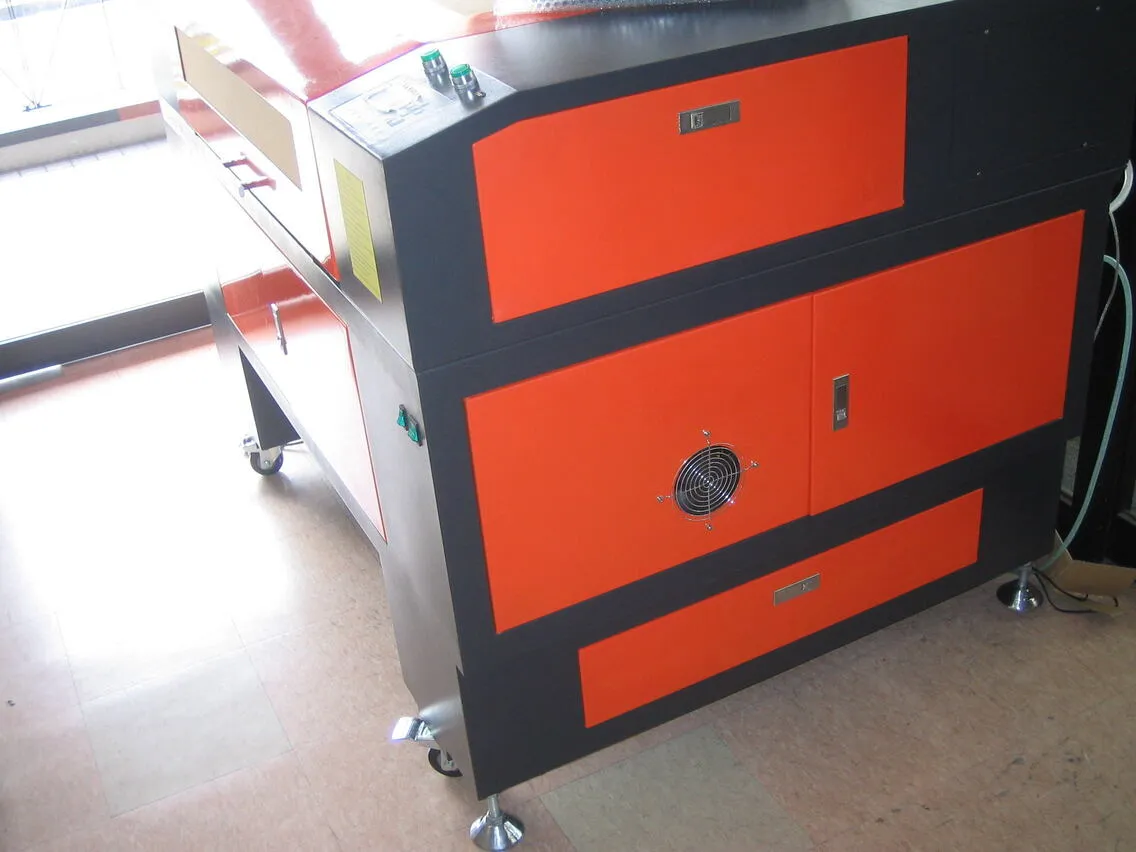

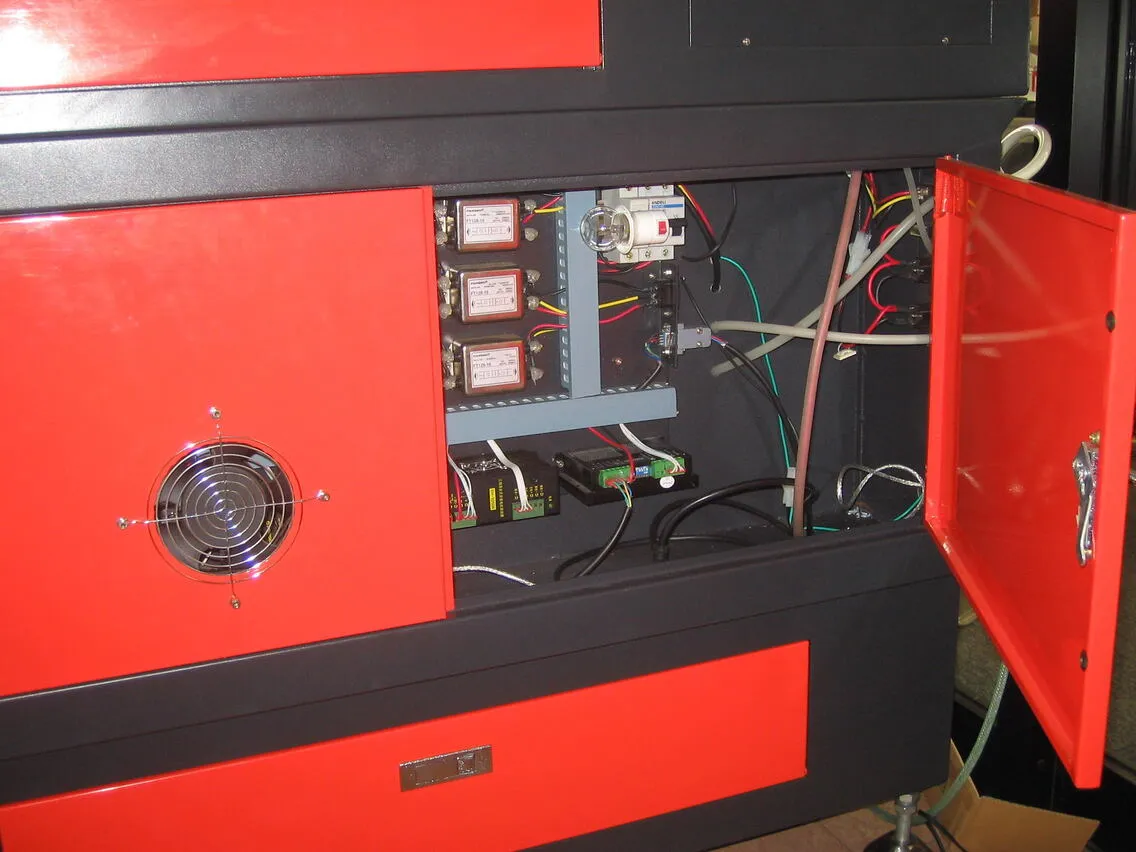

本体正面より向かって右側にある扉を開け、作業を行います。

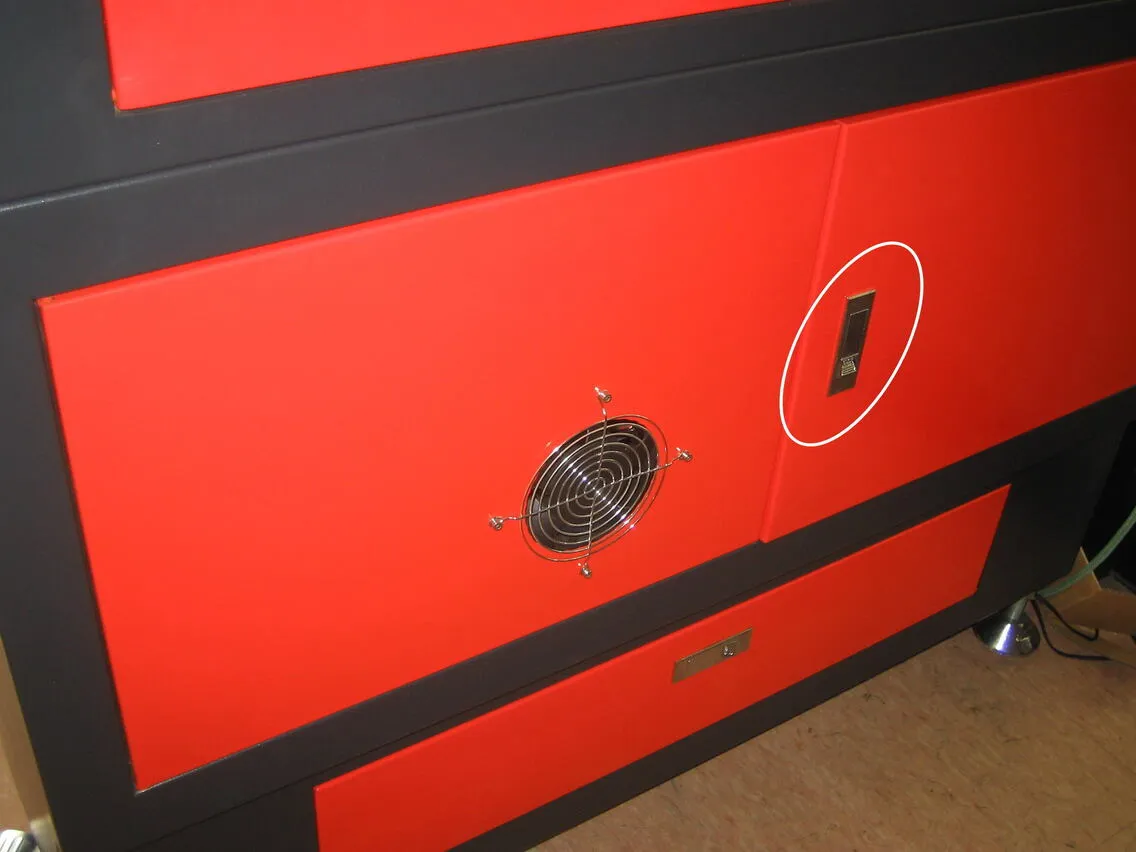

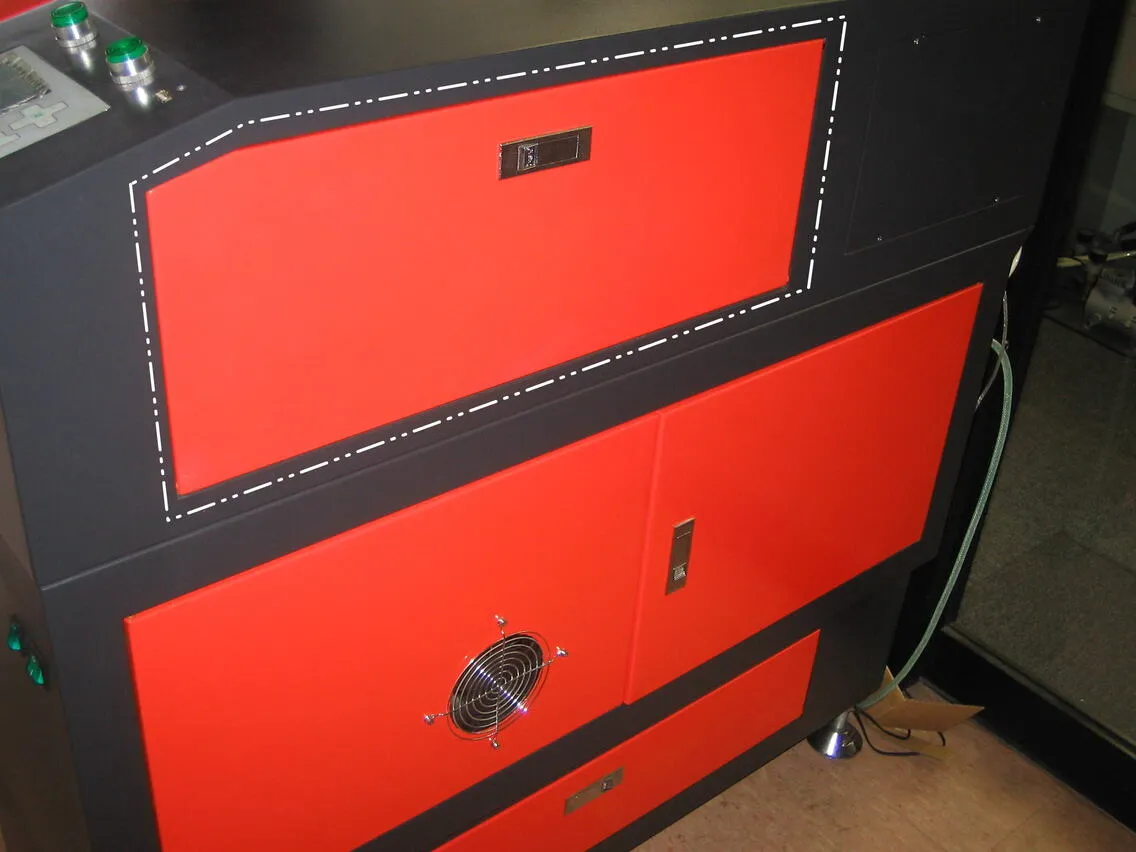

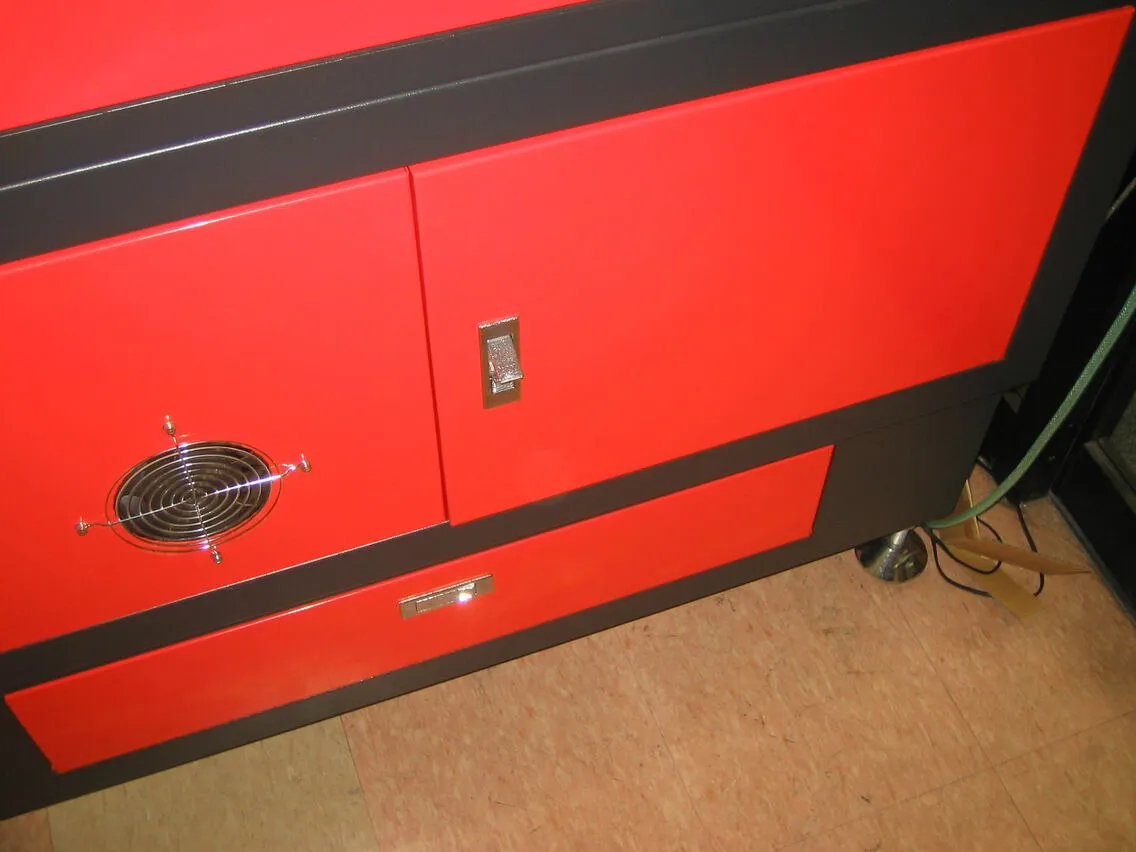

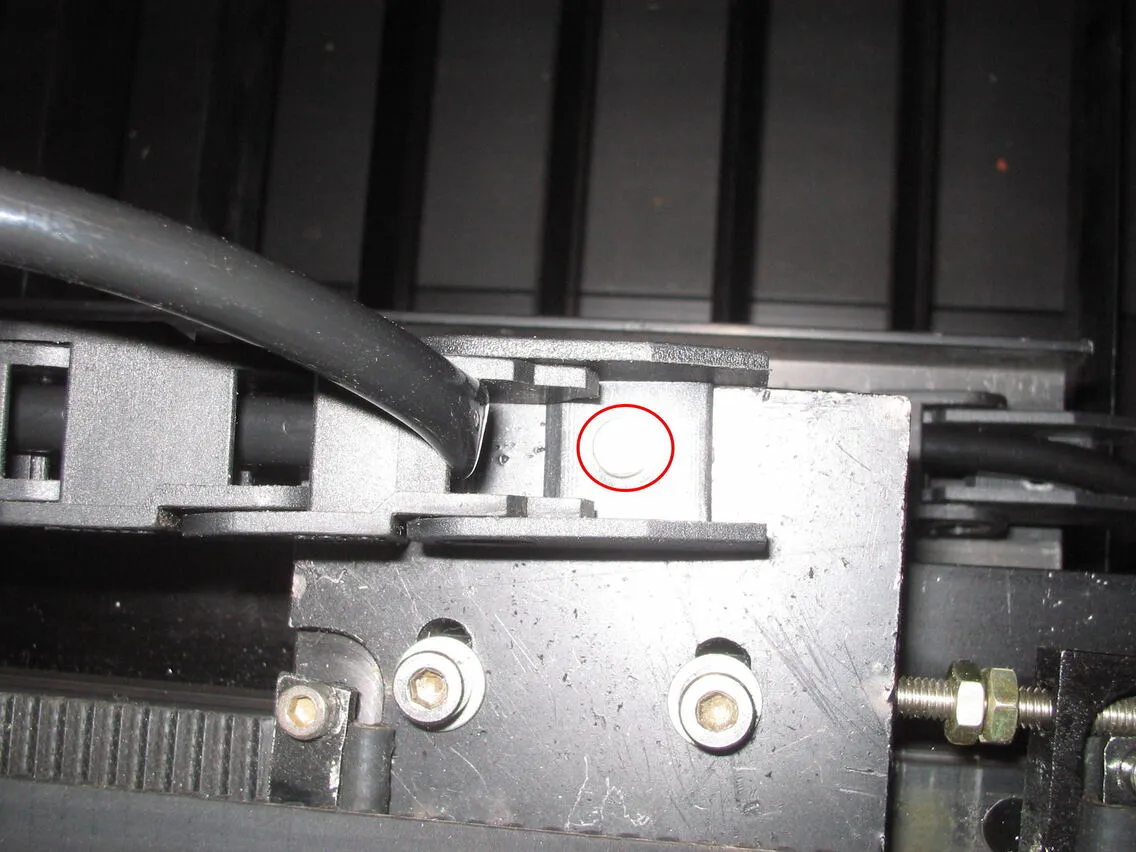

扉を開けます。白円のボタンを押すと扉は開きます。

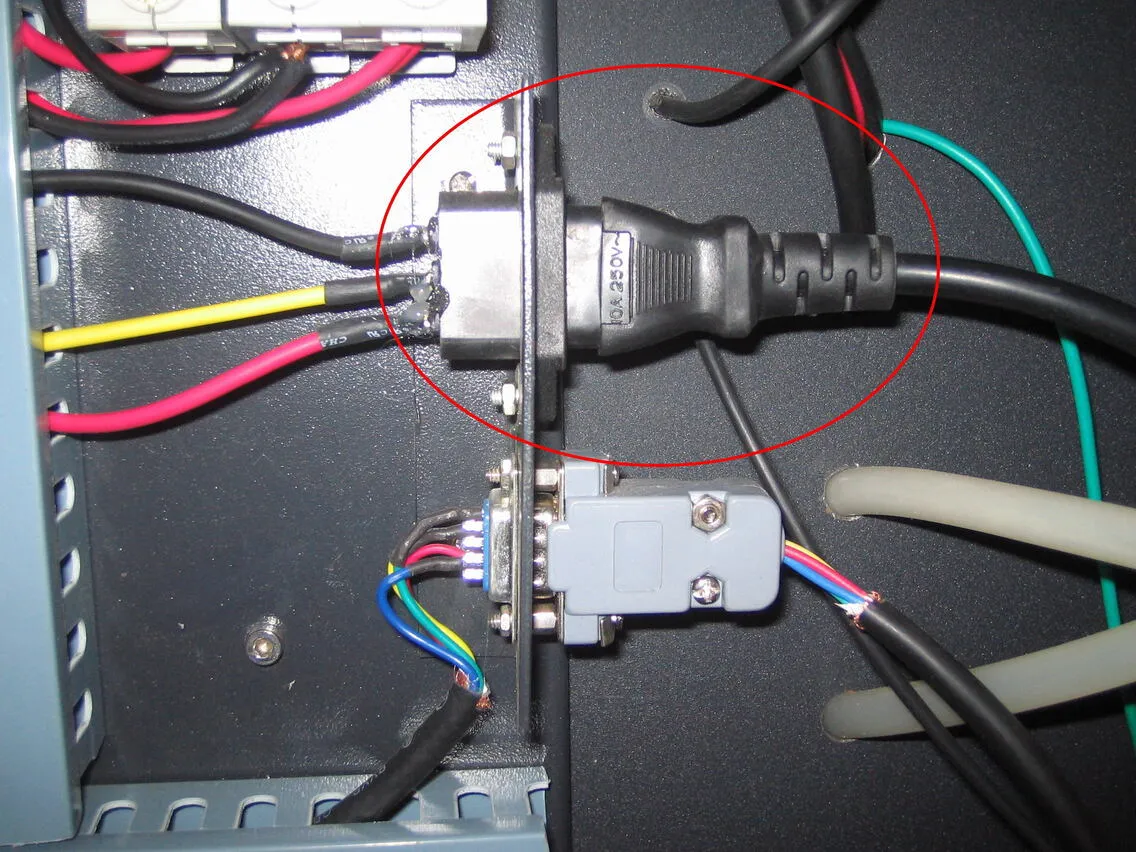

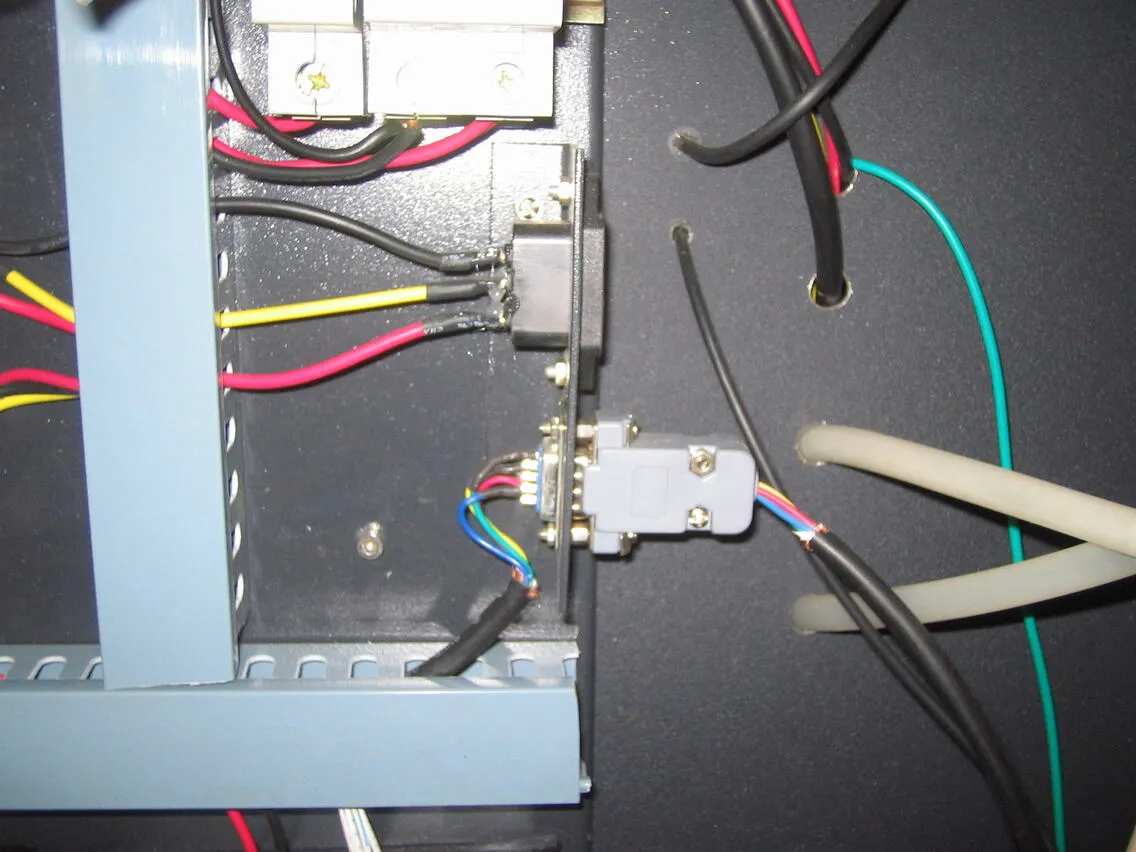

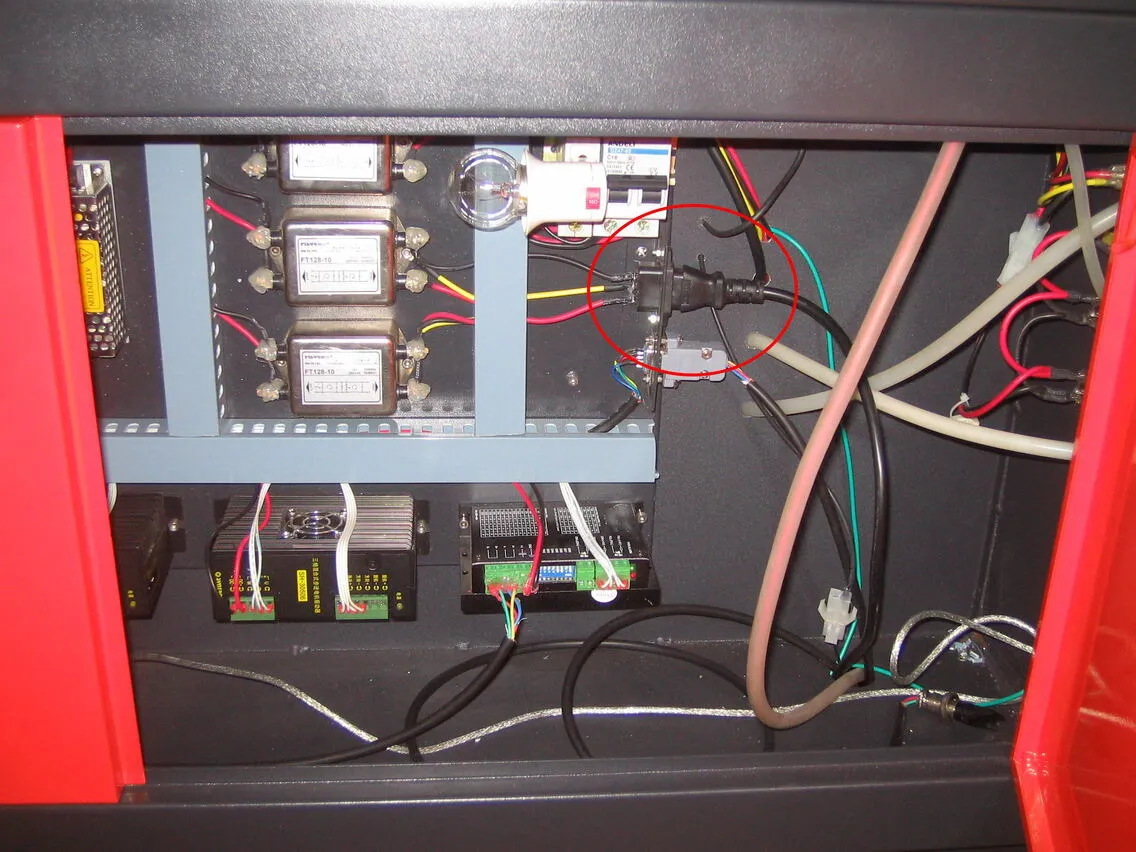

レーザー電源ユニットの電源プラグを外します。
扉を閉めます。
