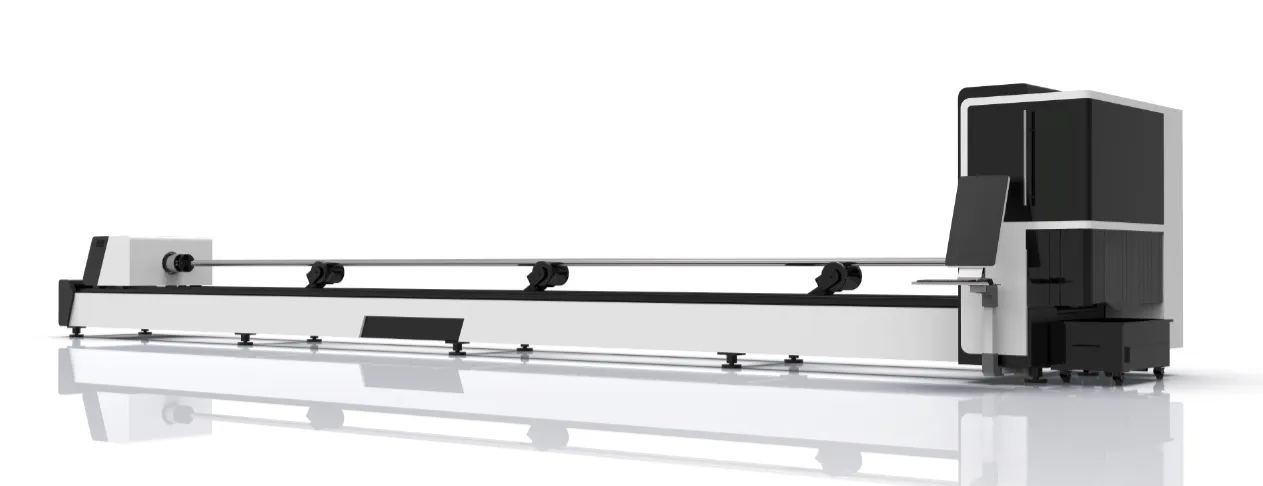

■ RSD-SUNMAX-FLGKS6012T2
RRSD-SUNMAX-FLGKS6012T2
| 型式 | RSD-SUNMAX-FLGKS6012T2 |
|---|---|
| 重量 | 3600kg |
| レーザー形式 | ファイバーレーザー (IPG or Raycus 社製発振器) ファイバーレーザーの高反射素材対応について |
| レーザー出力[W] | 1500 - 3000 W |
| 波長 | 1090[nm] |
| ホールド径 サイズ [mm] |
丸鋼管Φ10mm～Φ120mm 四角鋼管10mm～120mm |
| 回転軸 | 6m |
| 加工素材最長格納サイズ | 6500mm |
| 回転角度 | 360度 |
| 最大回転速度[m/min] | 100 |
| X・Y軸 位置決め精度[mm] | ±0.03 |
| X・Y軸 最大加速度[m/min] | 100m/min |
| チャック駆動 | エアー式120角チャック |
| チャックの負荷重量 | ＜70 [kg] 120角チャック単一パイプ |
| ガイドレール幅[mm] | 35 |
| 潤滑システム | 自動 |
| 加工速度 [m/min] |
0.9 |
| 電源 | 三相200V 50Hz/60Hz
レーザー発振機の仕様により、レーザー加工機本体は220V(単相または三相)または380V(三相)で動作しますが、
レーザー加工機には外付けの電圧レギュレータが付属しており、全機種三相200V 50/60Hzから電源をとる仕様になっています。 |
| ソフトウェア | Tubepro, tubesT(3Dネスティング) |
| コントローラー | 5000A |
| インポート対応ファイルフォーマット | zx,zzx,ctds,igs,sat,jhb,yxy |
| フォロー(倣いセンサー) | 自動キャリブレーションあり |
| プロッタ駆動方式 | サーボモータ＋ボールねじ |
| 制御装置 |
指令単位 0.001mm以下 指令方式 Gコード/Mコード方式 プログラム転送方式 USB ※ネット接続は禁止してます |
| ギアとラック | Apex（台湾）/ YYC（台湾） |
| レデューサー | Motovario（フランス） |
| ガイドレール | Lapping（台湾）/ Hiwin（台湾） |
| 電子部品 | Schneider（フランス） |
| 空気圧コンポーネント | SMC（日本）/ AirTec（台湾） |
| 水冷機 | Hanli（中国）/ S&A（中国） |
| 制御用パソコン | HP |
| オートフォーカス | ◯ 加工時に、動的に焦点距離を調整する機能が標準で装備されています。H鋼、U鋼、L鋼の切断も可能です。 |
| 加工素材回収ラック | 搬出ラックの傾斜角度は25°で、切断された材料は完成品回収ボックスに自動的に落下します。 |
| 細いパイプにも最適 | 追従サポートモジュールは上下＋左右方向でパイプを同時にサポートするため、細いパイプをよりしっかりとクランプします。 |
| 操作装置 |
カラー10.4インチ以上。 キーボード・マウス・リモコン タッチパネルはオプション装備可能 |
| 設置場所の広さ | 本体外寸に対して、前後左右にそれぞれ最低1.5m以上の空きスペースが必要です |
| 排送風機・集塵機 | 機体には屋外排気用の排送風機が付属します。 |
| アシストガス(必要設備) | アシストガスはご用意していただく必要があります ・窒素(ステンレス・アルミニウムなど) ・酸素(炭素鋼) ※ 要求加工品質によっては、クリーンエアーも使用可能 ※ 要休加工品質によっては、炭素鋼に窒素、ステンレス等に酸素を使用することも可能 |
| ガス調整器（必要設備) |
調整器はご用意していただく必要があります |
| 価格(税別) |
納期・本体価格・仕様はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。 |
| 販売開始日 | 2023年 4月 |
| オプション |
・レーザー発振器はRaycusが標準装備となります。アルミニウムなど高反射素材を加工する場合はオプションでIPGに変更が可能です。 ・半自動設置及び取り出し機能（半自動ローディング・アンローディング）をオプションで追加できます。 ・φ280mm、φ350mmへアップグレードが可能です。 ・パイプカット専用のネスティング機能をオプションで追加できます。 |
注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。
■ FLGKS6012の特徴
●FLGKS6012はFL60Mの後継機種です。大型のパイプの加工が可能で、最大サイズは240mm、最大付加重量は300kgです。
●簡単な操作のための制御装置を採用しています。
●長い管の切断の過程で変形問題を解決することができるインテリジェントな管支持設計を採用しています。
●加工素材回収ラックの傾斜角度は25°で、切断された材料は完成品回収ボックスに自動的に落下します。
●チャックは広いクランプ範囲と大きな支持力を備えています。 240仕様の空気式スクエアチェックを装備、最大耐荷重は300kgです。
●追従サポートモジュールは上下＋左右方向でパイプを同時にサポートするため、細いパイプをよりしっかりとクランプします。
|
・自動水冷機 焦点レンズ等、レーザーヘッドを冷却します。 大流量、低騒音のステンレス製循環ポンプを使用し、タンク、パイプも錆びない素材を使用して、安定した水圧、長寿命を実現した自動水冷機です。 付属の自動水冷機についてはこちらを参照して下さい。 |
