■ 重ね合わせアクリル板の貫通試験(円形 φ5)
2.5mm厚のアクリル板を重ね合わせ、レーザー加工を行った場合、どの程度まで貫通するかを確認しました。
RSD-SUNMAX-RS150Wを使用しています。
試験方法
① 2.5mm厚のアクリル板(キャスト材)を18枚、重ね合わせる。接着剤等は使用せ
ず、側面をセロテープで留め、固定する。
② ①の表面(上面)に焦点位置がくるように焦点あわせを行う。エアーは通常どおり、レーザー照射口か吹き付ける。
③ 下表のような3種類の速度で、φ５の円形を切断加工する。
④ 標準の焦点レンズ(焦点距離 50mm) とオプションの切断用レンズ(焦点距離
100mm)で比較を行う。
結果
深さ測定値[mm]
※ レーザー光の到達点は、均一ではないため、加工素材を側面からの目視で、平
均的な深さを実測しました。
RSD-SUNMAX-RS150Wを使用しています。
試験方法
① 2.5mm厚のアクリル板(キャスト材)を18枚、重ね合わせる。接着剤等は使用せ
ず、側面をセロテープで留め、固定する。
② ①の表面(上面)に焦点位置がくるように焦点あわせを行う。エアーは通常どおり、レーザー照射口か吹き付ける。
③ 下表のような3種類の速度で、φ５の円形を切断加工する。
| 条件 | 加工モード | レーザー出力 | スピード |
|---|---|---|---|
| ① | 切断 | 100[%] | 1 |
| ② | 5 | ||
| ③ | 10 |
④ 標準の焦点レンズ(焦点距離 50mm) とオプションの切断用レンズ(焦点距離
100mm)で比較を行う。
結果
深さ測定値[mm]
| スピード設定値 [mm/s] | レンズ | |
|---|---|---|
| 標準 50mm | 100mm | |
| 1 | 24 | 28 |
| 5 | 12 | 9 |
| 10 | 9 | 6 |

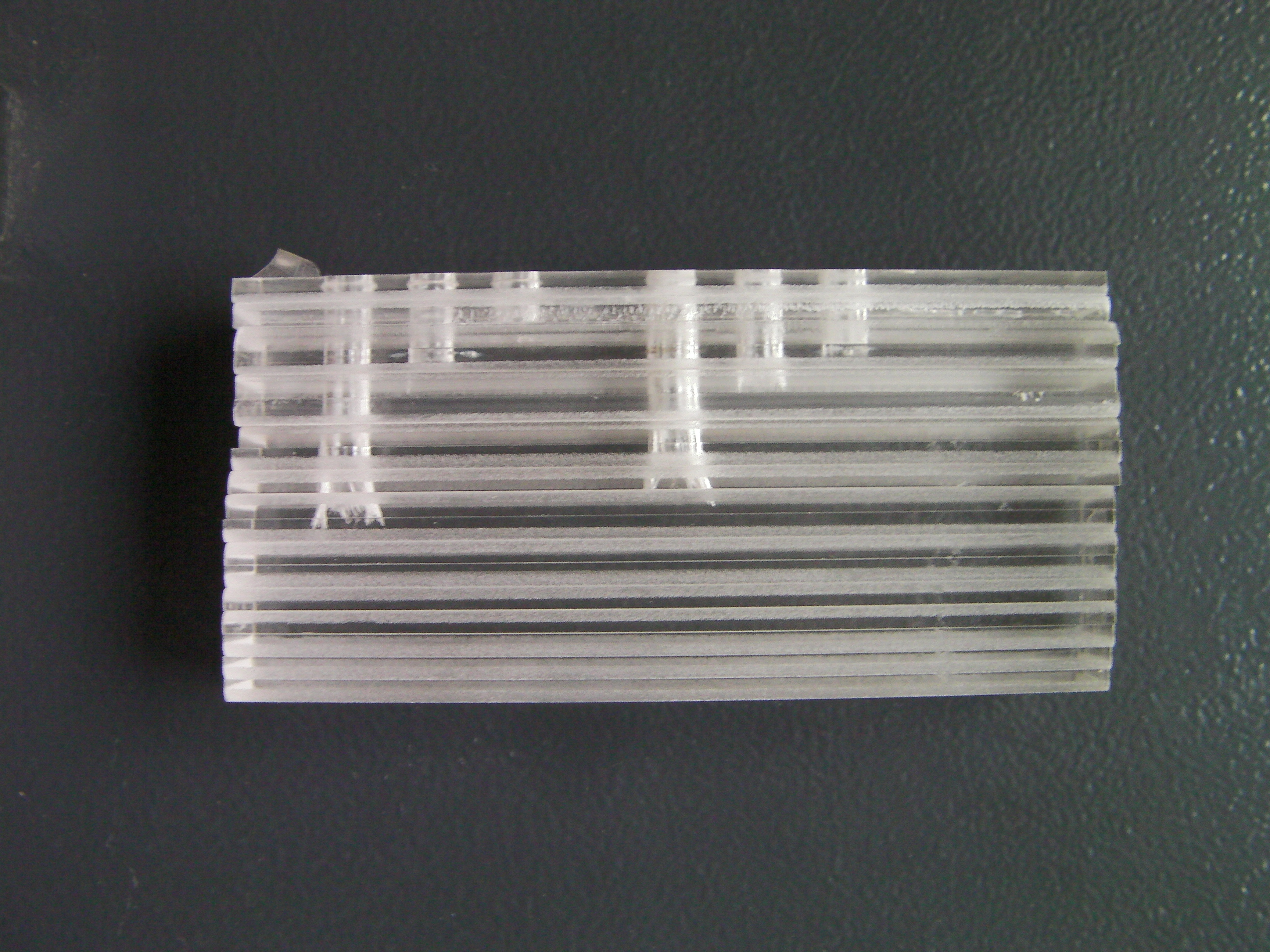

※ レーザー光の到達点は、均一ではないため、加工素材を側面からの目視で、平
均的な深さを実測しました。
