■ 焦点は素材表面・エアー有無の比較の貫通試験(エアー有)
2.5mm厚のアクリル板を重ね合わせ、レーザー加工を行った場合、どの程度まで貫通するかを確認しました。
RSD-SUNMAX-RS150Wを使用しています。
試験方法
① 2.5mm厚のアクリル板(キャスト材)を50枚、重ね合わせる。接着剤等は使用せ
ず、側面をセロテープで留め、固定する。
② ①の表面(上面)に焦点位置がくるように焦点あわせを行う
エアーは通常どおり、レーザー照射口か吹き付ける。
③ 下表のような3種類の速度で、長さ5mmの直線を切断加工する。
④ 標準の焦点レンズ(焦点距離 50mm) とオプションの切断用レンズ(焦点距離
100mm)で比較を行う。

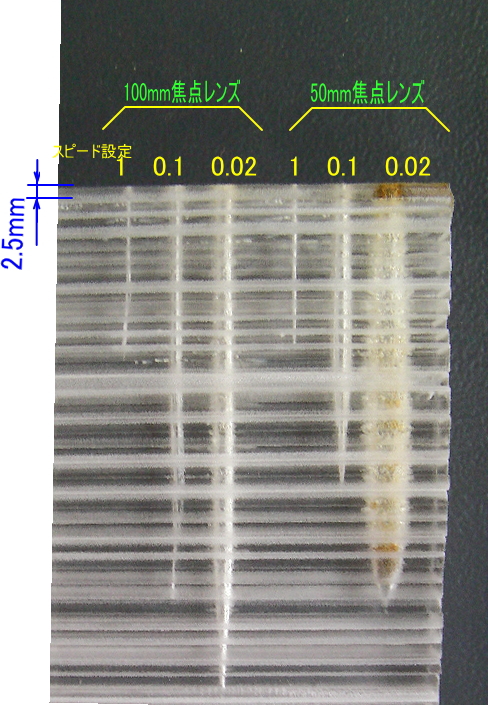

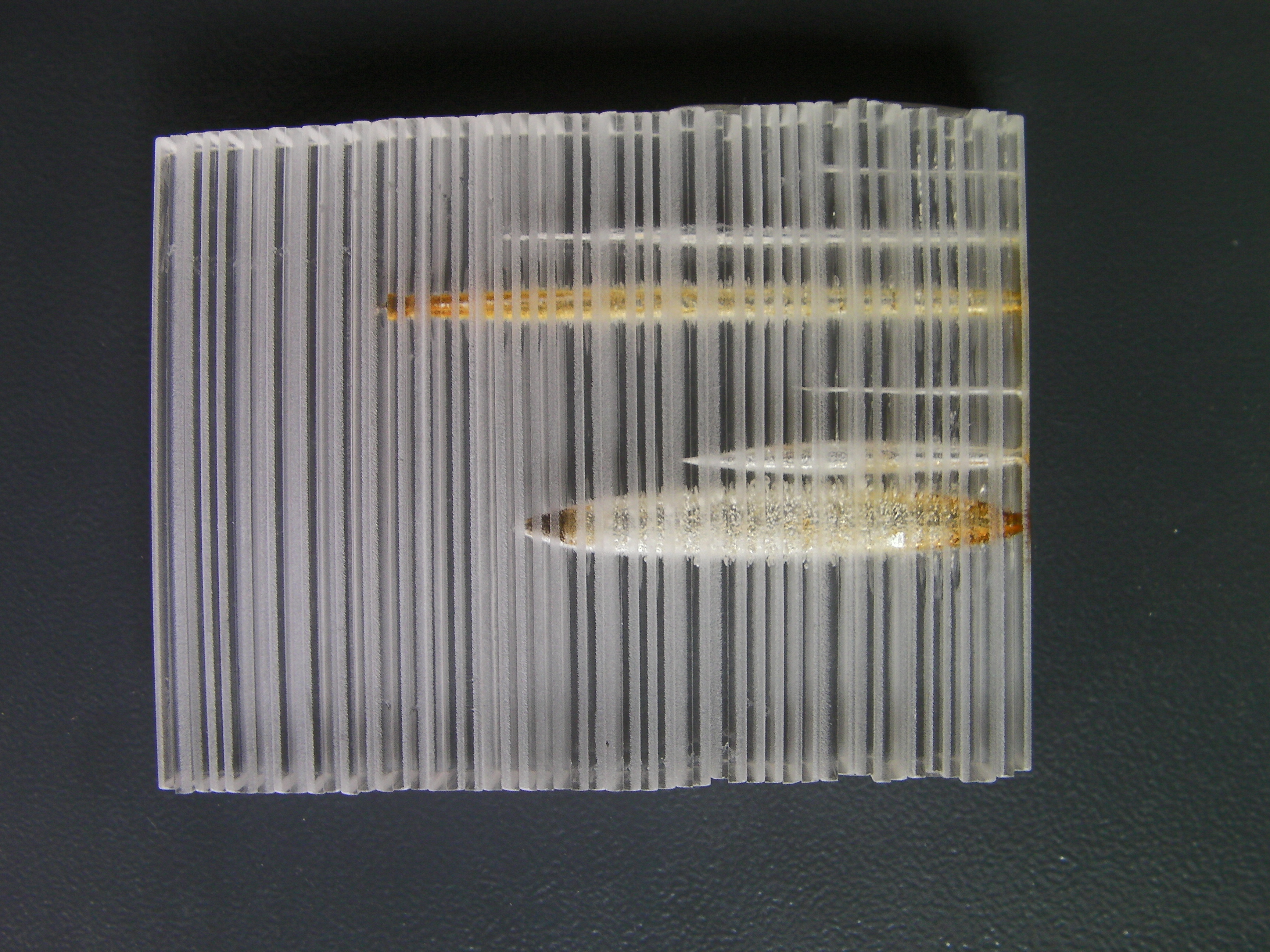

結果
深さ測定値[mm]
RSD-SUNMAX-RS150Wを使用しています。
試験方法
① 2.5mm厚のアクリル板(キャスト材)を50枚、重ね合わせる。接着剤等は使用せ
ず、側面をセロテープで留め、固定する。
② ①の表面(上面)に焦点位置がくるように焦点あわせを行う
エアーは通常どおり、レーザー照射口か吹き付ける。
③ 下表のような3種類の速度で、長さ5mmの直線を切断加工する。
| 条件 | 加工モード | レーザー出力 | スピード |
|---|---|---|---|
| ① | 切断 | 100[%] | 0.02 |
| ② | 0.1 | ||
| ③ | 1.0 |
④ 標準の焦点レンズ(焦点距離 50mm) とオプションの切断用レンズ(焦点距離
100mm)で比較を行う。
結果
深さ測定値[mm]
| スピード設定値 [mm/s] | レンズ | |
|---|---|---|
| 標準 50mm | 100mm | |
| 0.02 | 76 | 93 |
| 0.1 | 50 | 80 |
| 1 | 34 | 30 |
■ 焦点は素材表面・エアー有無の比較の貫通試験(エアー無)
2.5mm厚のアクリル板を重ね合わせ、レーザー加工を行った場合、どの程度まで貫通するかを確認しました。
RSD-SUNMAX-RS150Wを使用しています。
試験方法
① 2.5mm厚のアクリル板(キャスト材)を50枚、重ね合わせる。接着剤等は使用せ
ず、側面をセロテープで留め、固定する。
② ①の表面(上面)に焦点位置がくるように焦点あわせを行う
エアーはOFFにする。ただし、すぐに延焼するので、レーザースポットの傍ら
から横向きにエアーを当て、消炎する。
③ 下表のような3種類の速度で、長さ5mmの直線を切断加工する。
④ 標準の焦点レンズ(焦点距離 50mm) とオプションの切断用レンズ(焦点距離
100mm)で比較を行う。

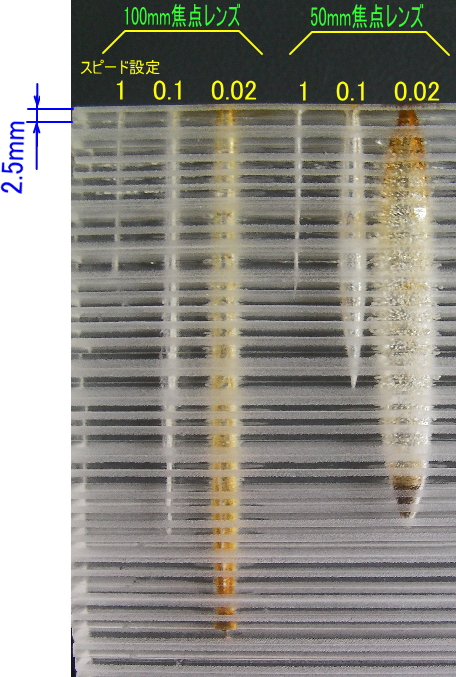

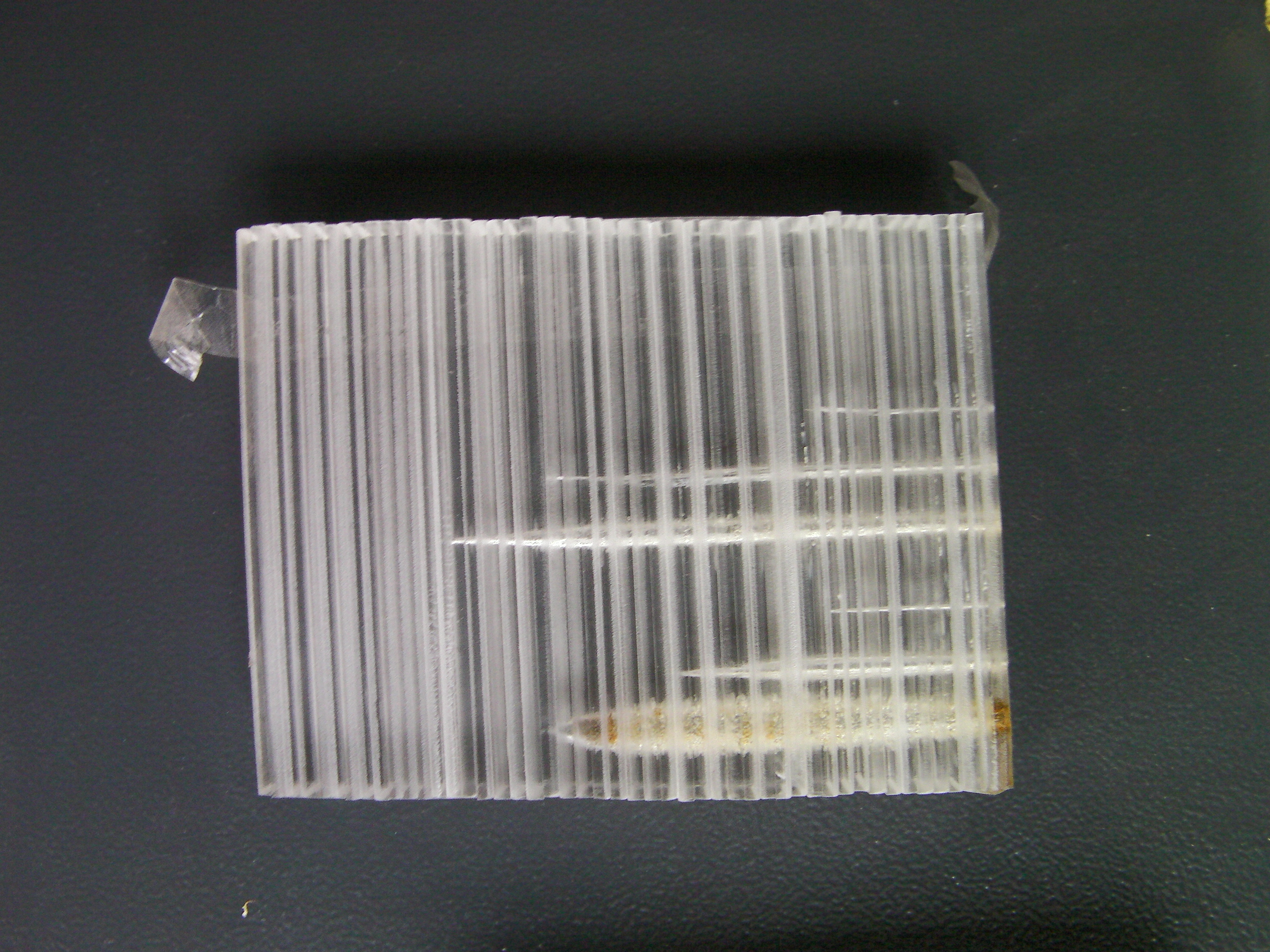

結果
深さ測定値[mm]
RSD-SUNMAX-RS150Wを使用しています。
試験方法
① 2.5mm厚のアクリル板(キャスト材)を50枚、重ね合わせる。接着剤等は使用せ
ず、側面をセロテープで留め、固定する。
② ①の表面(上面)に焦点位置がくるように焦点あわせを行う
エアーはOFFにする。ただし、すぐに延焼するので、レーザースポットの傍ら
から横向きにエアーを当て、消炎する。
③ 下表のような3種類の速度で、長さ5mmの直線を切断加工する。
| 条件 | 加工モード | レーザー出力 | スピード |
|---|---|---|---|
| ① | 切断 | 100[%] | 0.02 |
| ② | 0.1 | ||
| ③ | 1.0 |
④ 標準の焦点レンズ(焦点距離 50mm) とオプションの切断用レンズ(焦点距離
100mm)で比較を行う。
結果
深さ測定値[mm]
| スピード設定値 [mm/s] | レンズ | |
|---|---|---|
| 標準 50mm | 100mm | |
| 0.02 | 80 | 96 |
| 0.1 | 56 | 77 |
| 1 | 30 | 32 |
■ エアー有／無 の比較
エアー有/無による切断厚の差を比較すると、特に有意な差、傾向のようなものは見られない。
| スピード設定値 [mm/s] |
50mm レンズ | |
|---|---|---|
| エアー有 | エアー無 | |
| 0.02 | 76 | 80 |
| 0.1 | 50 | 56 |
| 1 | 34 | 30 |
| スピード設定値 [mm/s] |
100mm レンズ | |
|---|---|---|
| エアー有 | エアー無 | |
| 0.02 | 93 | 86 |
| 0.1 | 80 | 77 |
| 1 | 30 | 32 |
