Y軸ベルト調整

Y軸のベルトのテンションを調整します。
通常は調整を行う必要はありません。

Y軸ベルト調整

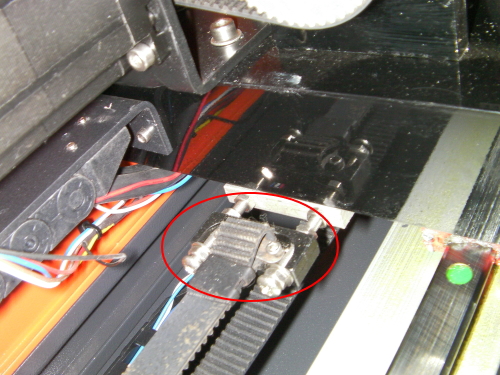

Y軸ベルトの調整はX軸用ステッピング・モータのすぐ近くにあるX軸タイミングベルトの接合部で行います。

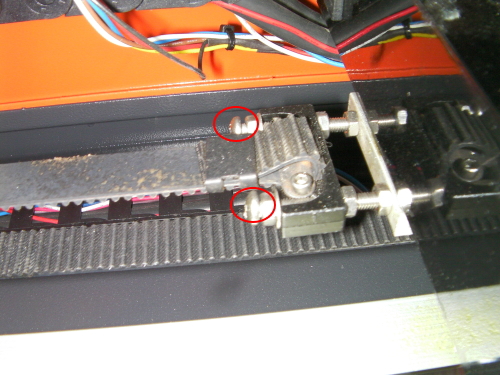

Y軸タイミングベルトの接合部にある２つの調整ネジ用固定ナットをスパナを使って緩めます。

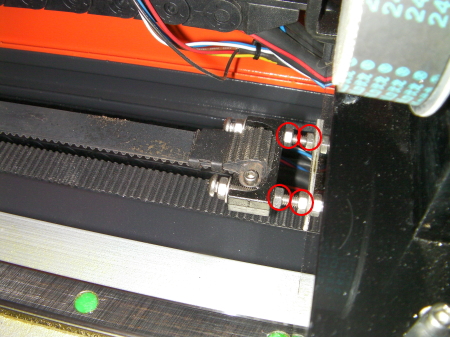

六角レンチを使用して、二つのボルトを回転させることにより、ベルトのテンションを変更させます。
調整が終わったら、Y軸タイミングベルトの接合部にある２つの調整ネジ用固定ナットを固定して、作業は終了です。
