■レーザー加工用集塵機CBD-1000AT3-DSA-J
レーザー加工用集塵機CBD-1000AT3-DSA-J
■レーザー加工用集塵機CBD-1000AT3-DSA-J特長・用途
レーザー加工用集塵機 CBD-1000AT3-DSA-Jは、超高静圧ブロアを採用し、小径配管での取り回しでも吸引力を維持します。CBA-750/1000/1500と比べて、集塵容量や塵落とし機能を強化しており、粉塵が多量に発生するレーザーマーキング工程やレーザー剥離工程に適しています。

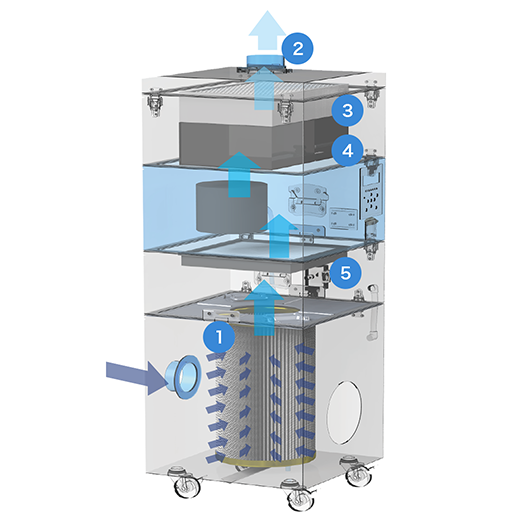

集塵機の構造と特長
- 1次フィルタ
剥離性の高いテフロン微孔膜フィルタを採用しており、払落としによるクリーニング効果を最大限に発揮できます。

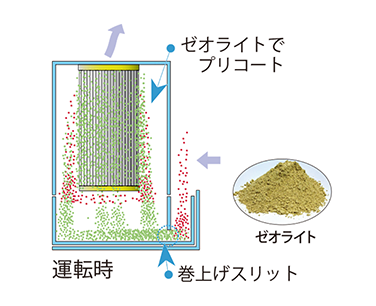

■ 独自の巻き上げ機構により、ゼオライトをプリコート
捕集効率が0.5μ99.99％以上のフィルタにゼオライトをプリコートすることで、レーザー加工で発生したヒュームや微粒子を吸着・捕集します。吸引ブロアにより、吸引された空気中のヒュームや微粉塵は、ゼオライト吹き上げ口から舞い上がり、同時にゼオライトを巻き上げながらフィルタに積層させます。
■ 塵落とし機能（ジャイロエアー式）
独自の機構を搭載しており、約20秒間の自動塵落としを行います。 自動塵落とし時は逆流防止のため能力レベル1での運転が約30秒間行われます。 自動塵落としは次のいずれかの条件で起動します。
（1）運転積算時間が1時間以上経過後の運転OFF時
（2）リモート操作で能力レベル1に変更時
- 着脱フランジ
排気口フランジのサイズがワンタッチ交換で変更可能です。
※排気フランジの口径は、吸込フランジの口径以上で設定してください。
- 排気フィルタ
HEPAフィルタを搭載しており、クリーンルーム内でご使用いただけます。
（対応クリーンクラス100,000〜10,000 ※工場出荷時検査値）
- 活性炭カセット
臭いを吸着するカセット式の活性炭フィルタです。簡単に交換できます。
- 2次フィルタ
電気部品を粉塵から保護します。
■ レーザー加工用集塵機CBD-1000AT3-DSA-Jの仕様
| 出力 | 1200W |
|---|---|
| 電圧 | 200V単相（50/60Hz） |
| 定格電流 | 11.0A |
| 最大風量 | 4.3m3/min |
| 最大静圧 | 12.5kPa |
| 騒音値 | 55-70dB |
| 吸込口サイズ | φ75（別売φ65・φ50・φ38） |
| 質量 | 53.5kg |
| 集塵可能量 | 3.5L |

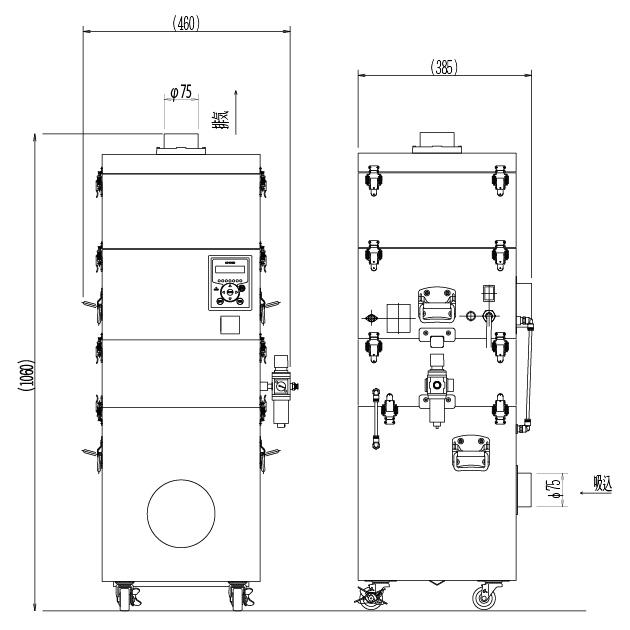

| 本体寸法（D×W×H） | 460mm × 385mm × 1060mm |
| 電源コード | 5m |
騒音値は、吸込み口にホースを接続した状態で、本体より1m離れた任意の点でＡスケール(dBA)で測定した値です。
■ 消耗品
| 名称 | 部品番号 |
|---|---|
| 1次フィルタ | CS-250-300-93P-R |
| 2次フィルタ | CHF-2525-50 |
| 活性炭カセット | ACC-3220-100 |
| 排気HEPAフィルタ | HEP-3220-69 |
| モーター冷却用 吸気フィルタ |
AE-100(113×47) |
| モーター冷却用 HEPA仕様 |
HEP-1293-34 |
| チューブセット | TUBESET |
| ゼオライト | ZEO-2500×2(2.5kg×2袋入) |
HEPA仕様の場合、機種名は「CBD-1000AT3-DSA-J」となります。
 |
 |
 |
 |
| 1次フィルター | 2次フィルター | 活性炭 カセット |
排気フィルタ HEPA仕様 |
 |
 |
no images |  |
| モーター冷却用 吸気フィルタ |
モーター冷却用 排気HEPAフィルタ |
チュ−ブセット | ゼオライト |
