■ 焦点レンズによるアクリル板の切断比較

標準50mmレンズ、および切断用100mmレンズを使用して、10mm厚のアクリル板を切断し、その仕上がりを比較します。

試験方法

・試験用レーザー加工機はRSD-SUNMAX-GS1490-150Wを使用します。
・テーブルはハニカムテーブルです。

・試験用加工素材は10mm厚のアクリル板を使用します。

・エアーのあたりの差が仕上がりに影響を及ぼさないように、エアーはOFFで加工します。しかしすぐに発火するため、レーザー照射口ではない、横の位置からレーザースポット近辺に弱くエアーを吹き付けて、消炎しています。

@ 精度の高い光路調整を行い、レーザー照射光からレーザーがテーブルに対して
  垂直になるように調整します。
A 標準50mmレンズを装着し、焦点距離を合わせます。
B φ5 のデータを作成し、一度で切断できる加工設定値を求めます。
C 加工します。
D 標準100mmレンズを装着し、焦点距離を合わせます。
E φ5 のデータを作成し、一度で切断できる加工設定値を求めます。
F 加工します。



結果

各レンズの加工設定は以下の通りです。
50mm レンズ : SP 5 PW 100
100mm レンズ : SP 7 PW 100

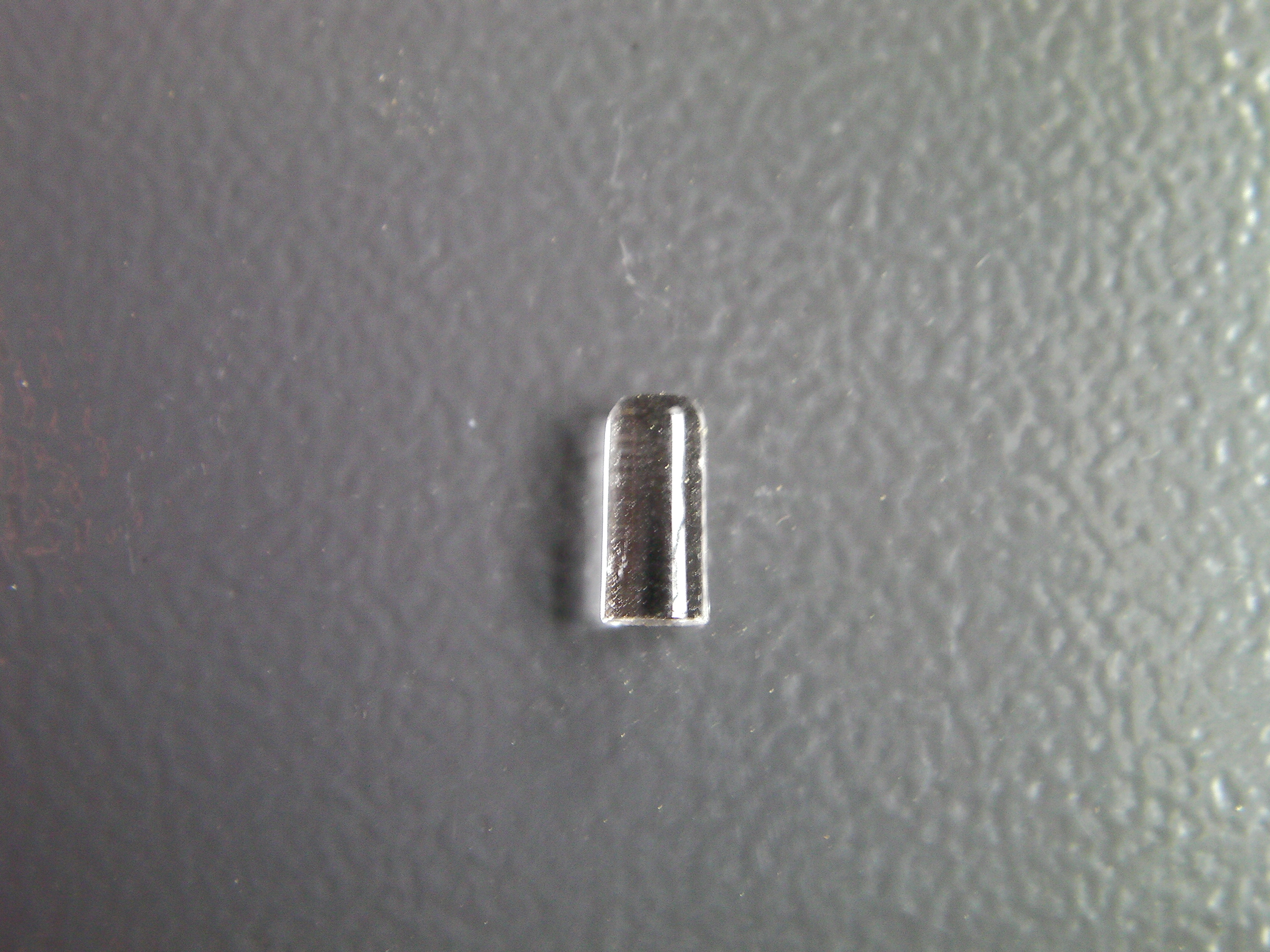

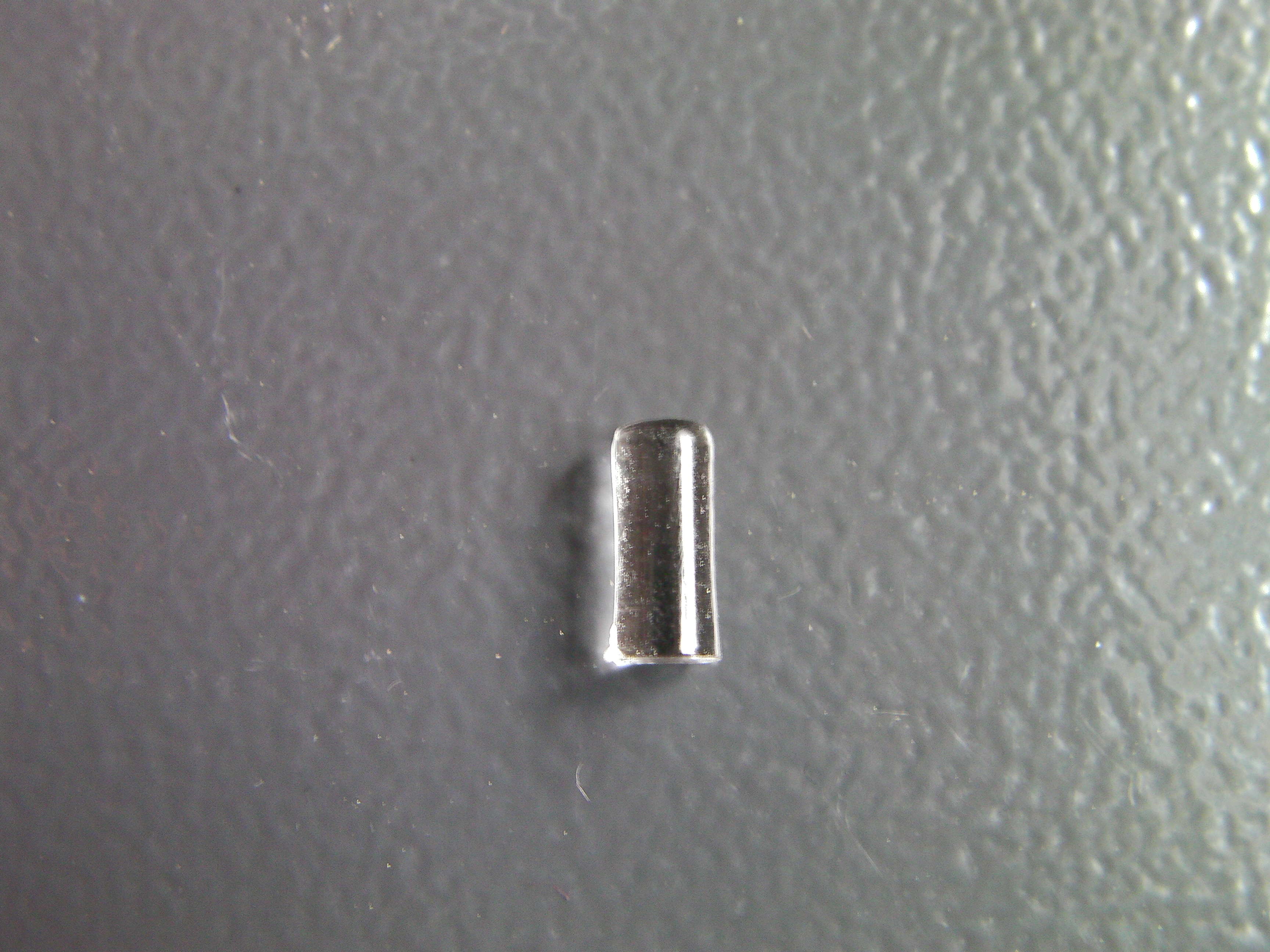

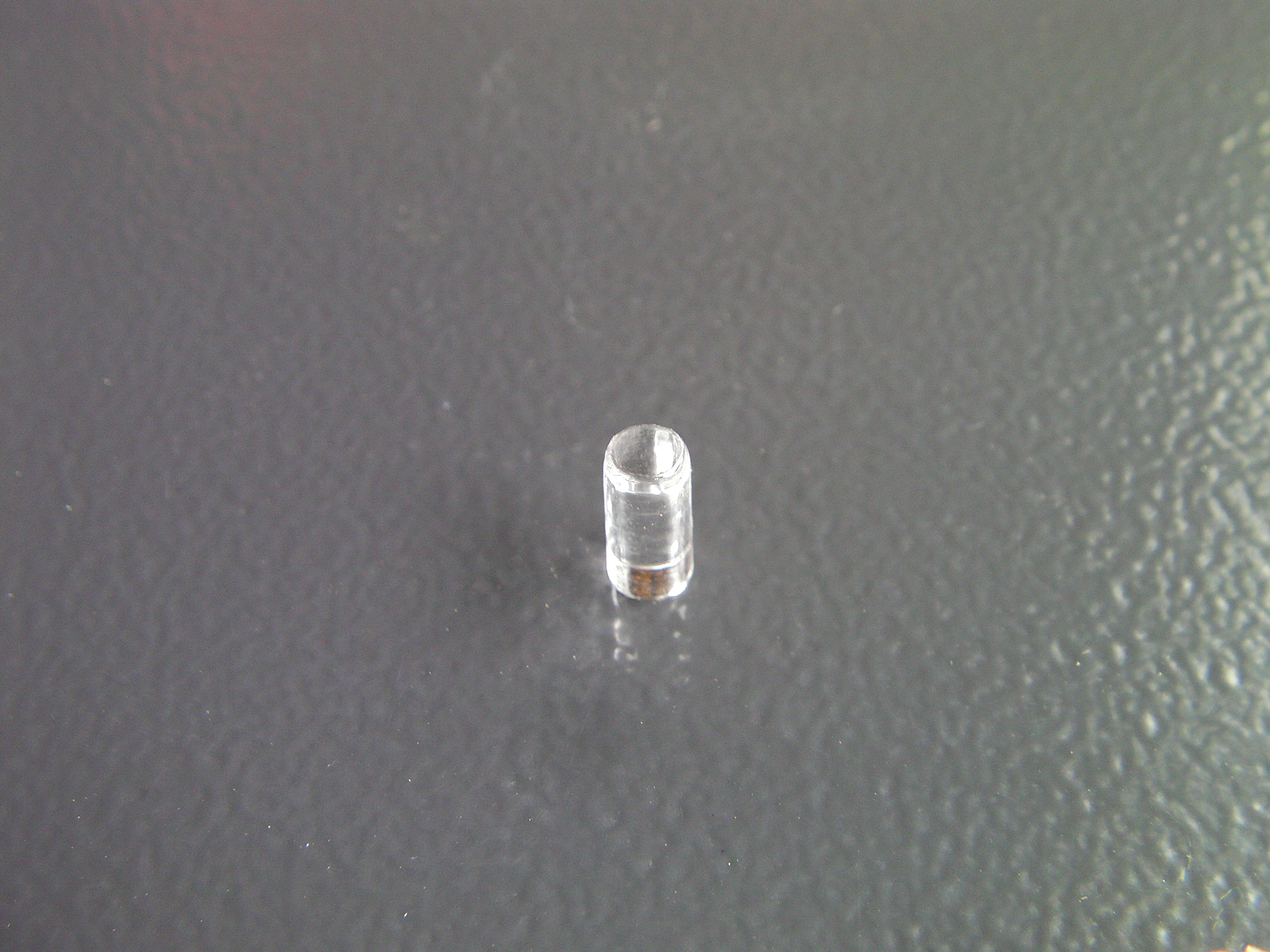

断面

    50mmレンズ            100mmレンズ

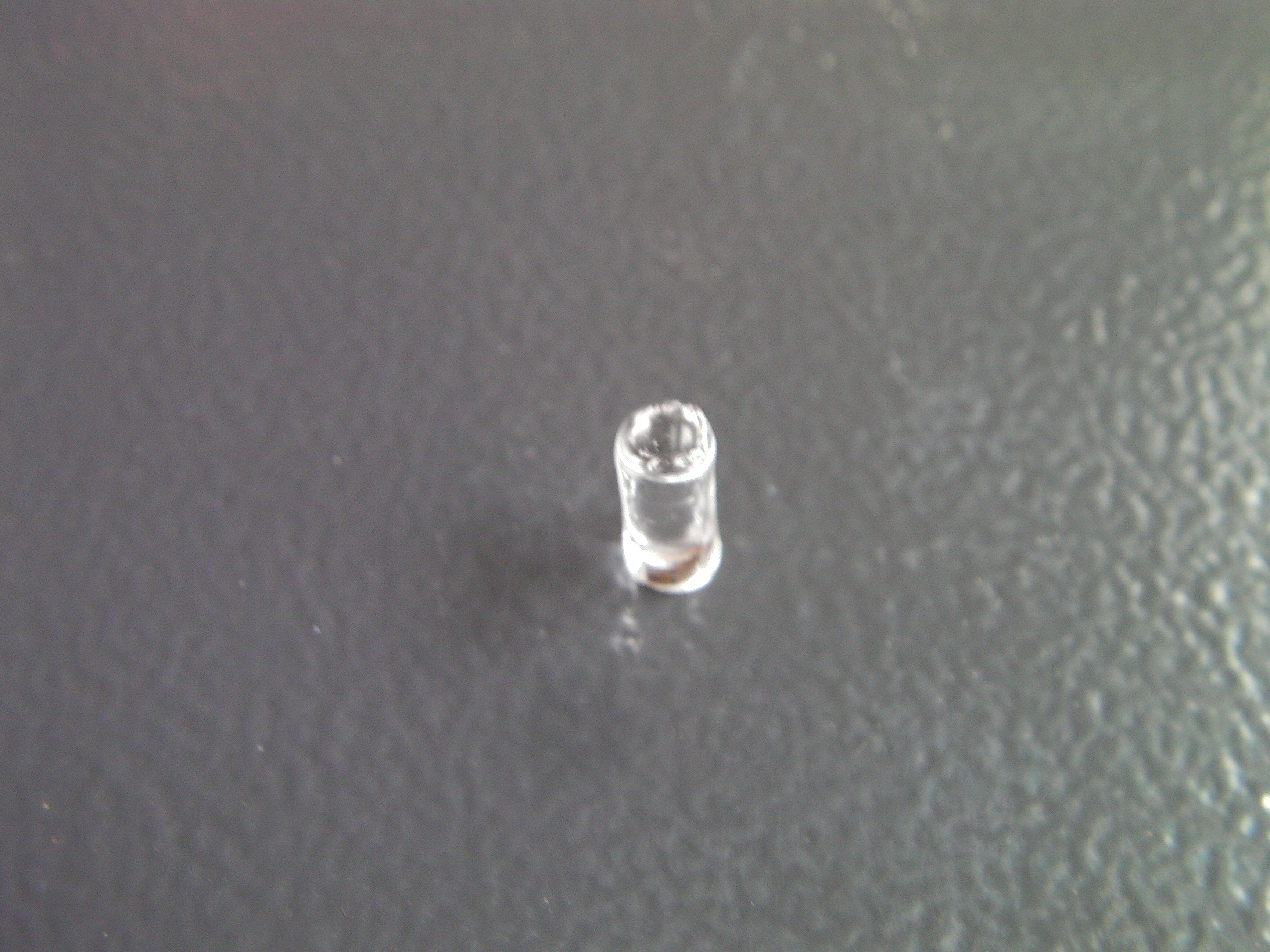

斜め

    50mmレンズ             100mmレンズ

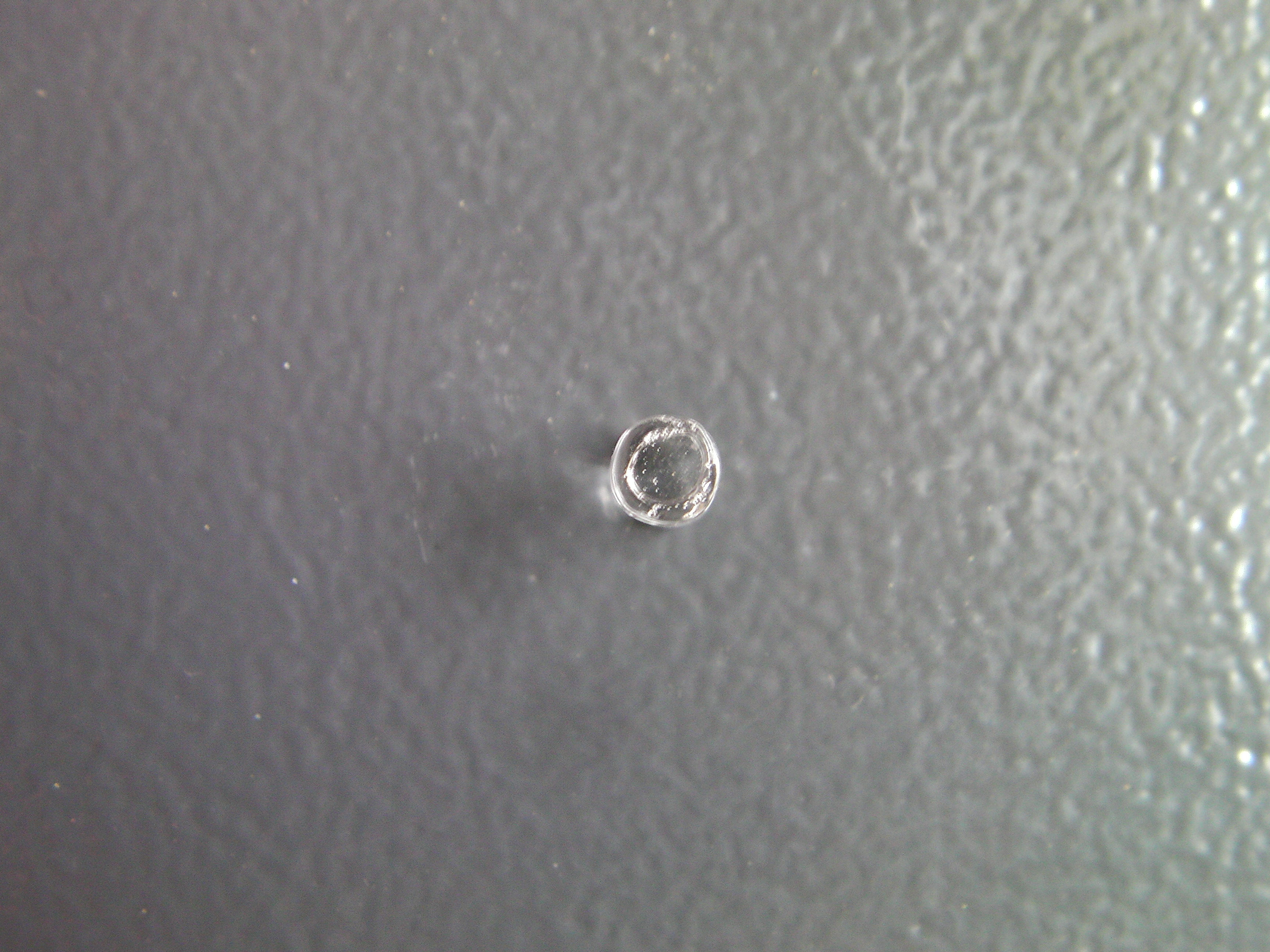

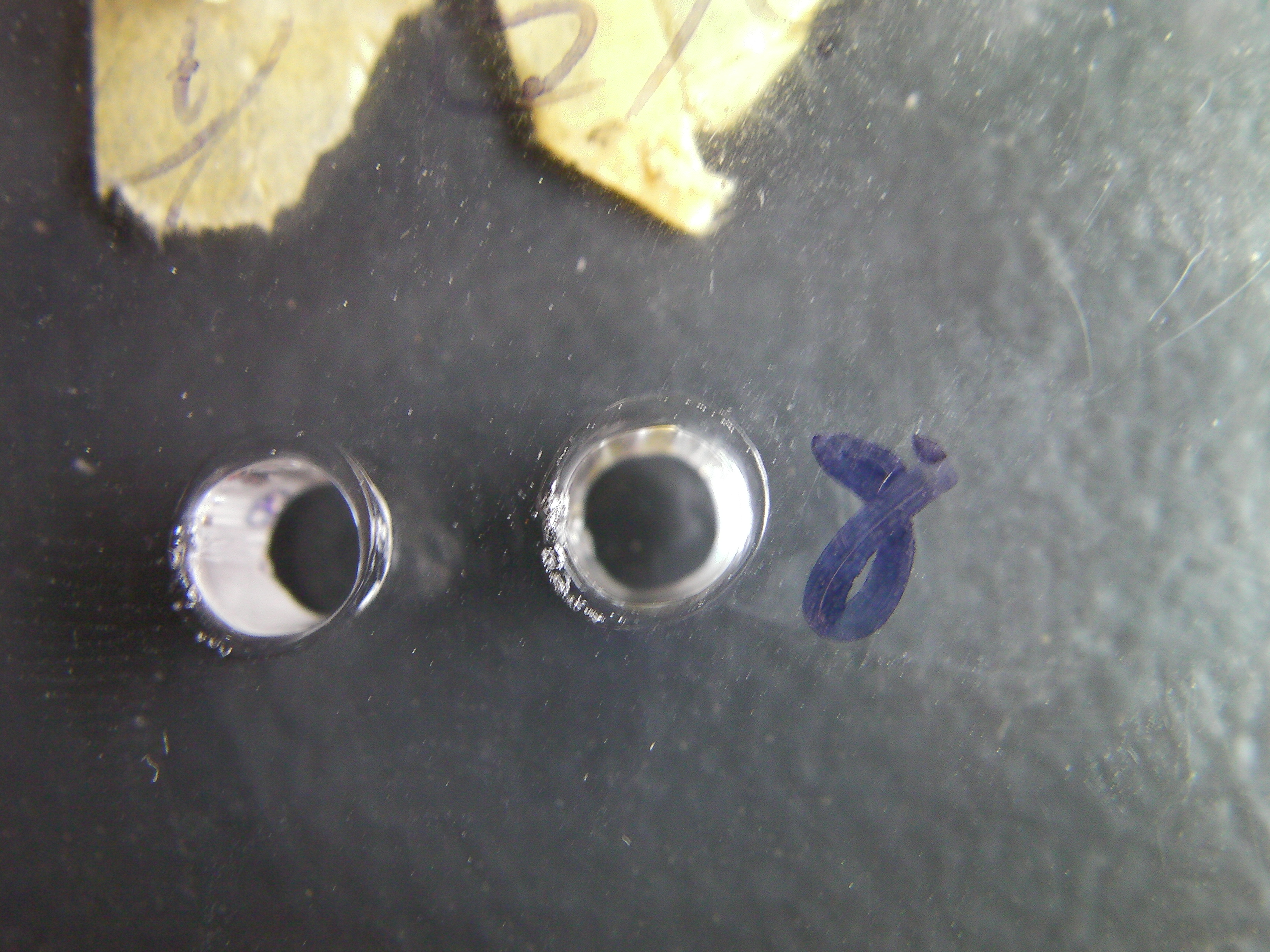

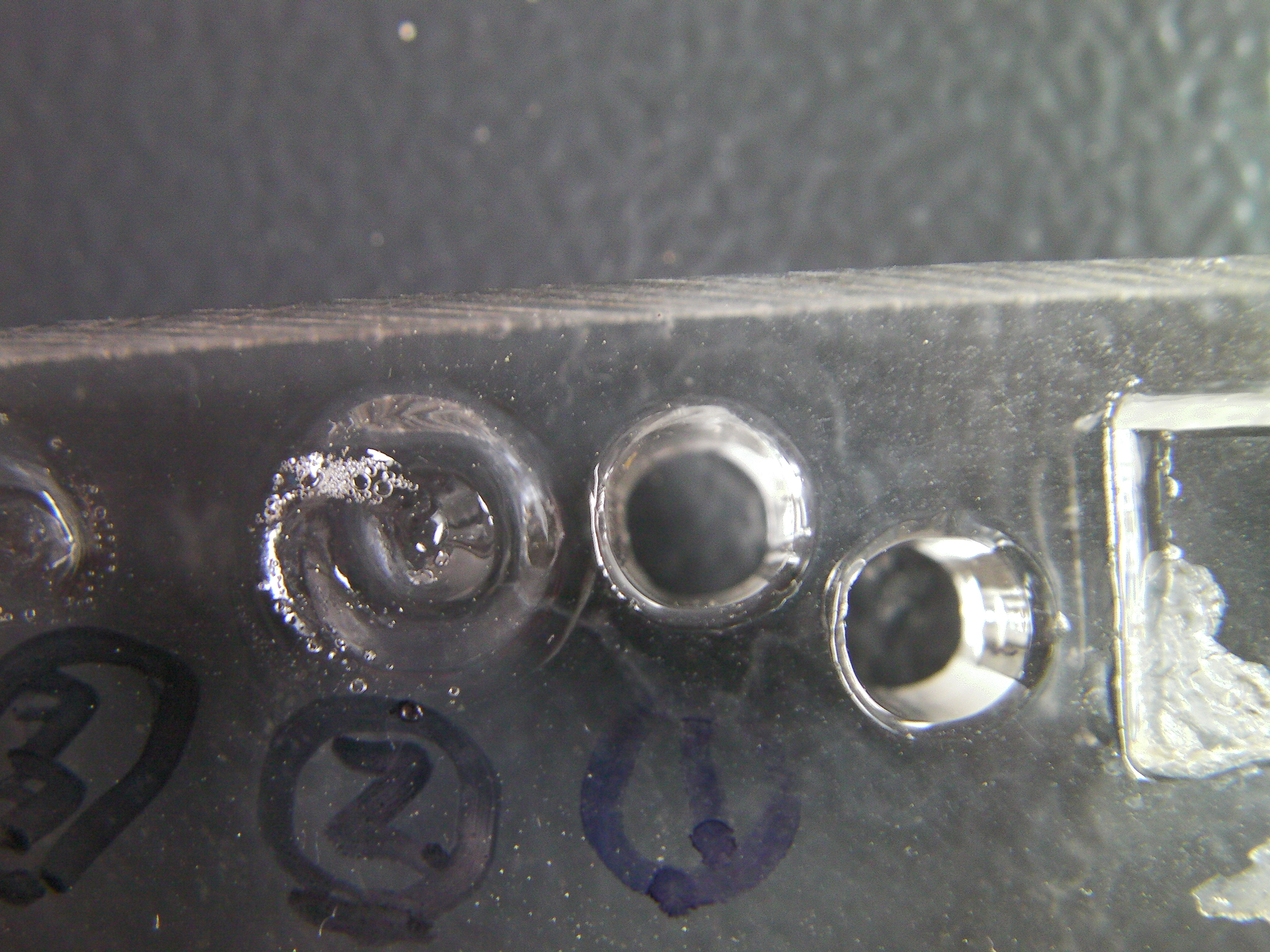

上から

    50mmレンズ          100mmレンズ





    50mmレンズ          100mmレンズ



・仕上がりは、100mmレンズの方が良い。
・50mm 標準レンズに対して、100mmレンズの方が速い加工設定で切断できる。

結果について

仕上がりの比較はともかくとして、50mm 標準レンズに対して、100mmレンズの方が速い速度で切断できる、というのは、「重ね合わせアクリル板の貫通試験」の結果とは相反する。

調査を行ったところ、理由が判明した。


結果の差異の理由

・焦点レンズの性質の差によって発生した



重ね合わせアクリル板の貫通試験」はRSD-SUNMAX-QSシリーズで行い、本試験はRS1490で行っている。

QSシリーズと、GS/RS/LTシリーズは焦点レンズが異なっている。

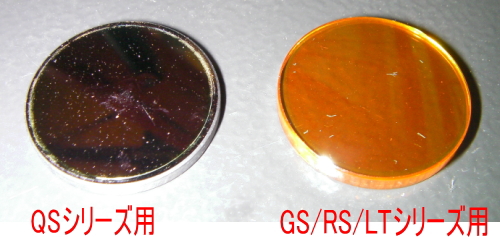

QSシリーズは鏡面仕上げの、レットポインター光を反射してしまうタイプであり、GS/RS/LTシリーズはオレンジ色透過タイフである。それぞれの焦点距離が同じてあっても、光学レンズとしてのスペックは異なっている。

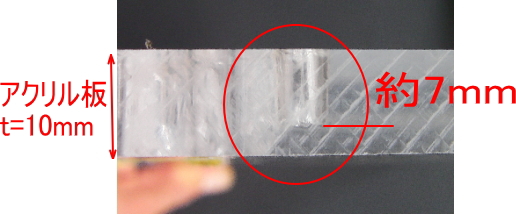

QS用100mmレンズを装着した場合、試験と同じ設定(SP 7 PW 100)で加工を行うと、貫通せず、約7mmの深さまでしかレーザーは届かない。



結論

・QS用100mm焦点レンズとGS/RS/LT用100mm焦点レンズは、加工特性が事な
 る。

・10mm厚のアクリル板を切断する場合、GS/RS/LT用100mm焦点レンズは、
 50mmレンズと比較して、より速く加工可能である。

その他

・GS/RS/LT用の焦点レンズを使用して、「重ね合わせアクリル板の貫通試験」を行う必要がある。
