SHPシリーズは、超高静圧・中風量の集塵機です。基板分割や付着粉塵除去のように、高静圧での吸引が求められる工程に最適な集塵機です。設置面積を抑えた設計で、省スペース化に貢献します。

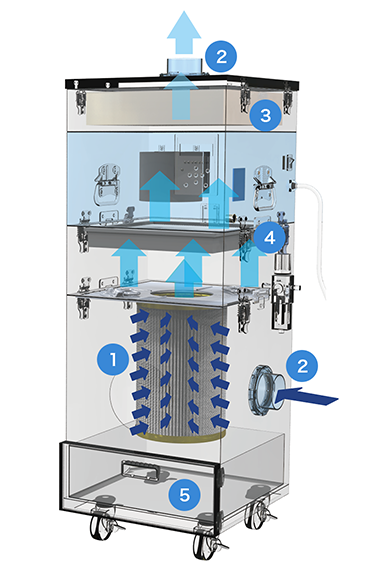

集塵機の構造と特長

1. 1次フィルタ
   導電性フィルタを標準搭載しており、静電気の発生を抑えます。
   ■SHP-1000AT3/SHP-1200AT3
   　捕集効率　5u 99.9% 以上
   ■SHP-1200AT3-FB
   　捕集効率　45u 95% 以上
   　粉塵が袋にたまるので、簡単にフィルタ交換が可能です。
2. 着脱フランジ
   排気口フランジのサイズがワンタッチ交換で変更可能です。
   ※排気フランジの口径は、吸込フランジの口径以上で設定してください。
3. 排気フィルタ
   HEPAフィルタを搭載しており、クリーンルーム内でご使用いただけます。
   （対応クリーンクラス1,000 ※工場出荷時検査値）
4. 2次フィルタ
   電気部品を粉塵から保護します。
5. ダストパン
   回収した粉塵を、簡単に引き出して捨てることができます。

出力	1200W
電圧	200V単相（50/60Hz）
定格電流	11.0A
最大風量	6.0m3/min
最大静圧	13.5kPa
騒音値	56-70dB
吸込口サイズ	φ75（別売φ65・φ55・φ38）
オプション対応	-
質量	49.0kg
集塵可能量	45.0L

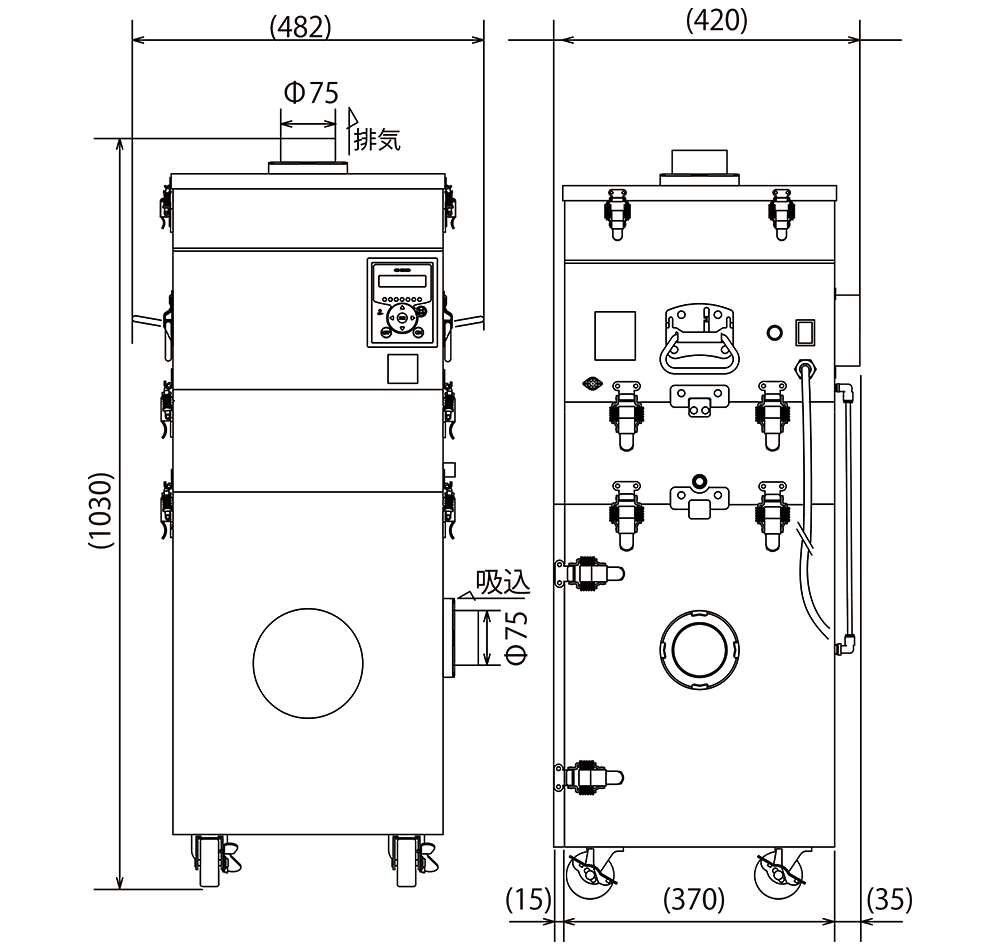

本体寸法（D×W×H）	482mm × 420mm × 1030mm
電源コード	5m

■ 消耗品

名称	部品番号
1次フィルタ	FB-900-33-125
2次フィルタ	CHF-2525-50
排気フィルタ HEPA仕様	HEP-3535-69
モーター冷却用 吸気フィルタ	AE-100(100×100)
モーター冷却用 HEPA仕様	HEP-1293-34

1次フィルター	2次フィルター	排気フィルタ HEPA仕様	モーター冷却用 吸気フィルタ	モーター冷却用 排気HEPAフィルタ
