■超高圧セパレート集塵機 SHP-1000AT3
超高圧セパレート集塵機 SHP-1000AT3
■超高圧セパレート集塵機 SHP-1000AT3の特長・用途
SHPシリーズは、超高静圧・中風量の集塵機です。基板分割や付着粉塵除去のように、高静圧での吸引が求められる工程に最適な集塵機です。設置面積を抑えた設計で、省スペース化に貢献します。
集塵機の構造と特長
- 1次フィルタ
導電性フィルタを標準搭載しており、静電気の発生を抑えます。
■SHP-1000AT3/SHP-1200AT3
捕集効率 5u 99.9% 以上
■SHP-1200AT3-FB
捕集効率 45u 95% 以上
粉塵が袋にたまるので、簡単にフィルタ交換が可能です。 - 着脱フランジ
排気口フランジのサイズがワンタッチ交換で変更可能です。 ※排気フランジの口径は、吸込フランジの口径以上で設定してください。 - 排気フィルタ
HEPAフィルタを搭載しており、クリーンルーム内でご使用いただけます。
（対応クリーンクラス1,000 ※工場出荷時検査値） - 2次フィルタ
電気部品を粉塵から保護します。 - ダストパン
回収した粉塵を、簡単に引き出して捨てることができます。
■ 超高圧セパレート集塵機 SHP-1000AT3の仕様
| 出力 | 1200W |
|---|---|
| 電圧 | 200V単相（50/60Hz） |
| 定格電流 | 11.0A |
| 最大風量 | 4.5m3/min |
| 最大静圧 | 12.5kPa |
| 騒音値 | 56-71dB |
| 吸込口サイズ | φ75（別売φ65・φ50・φ38） |
| オプション対応 | - |
| 質量 | 45.0kg |
| 集塵可能量 | 8.8L |

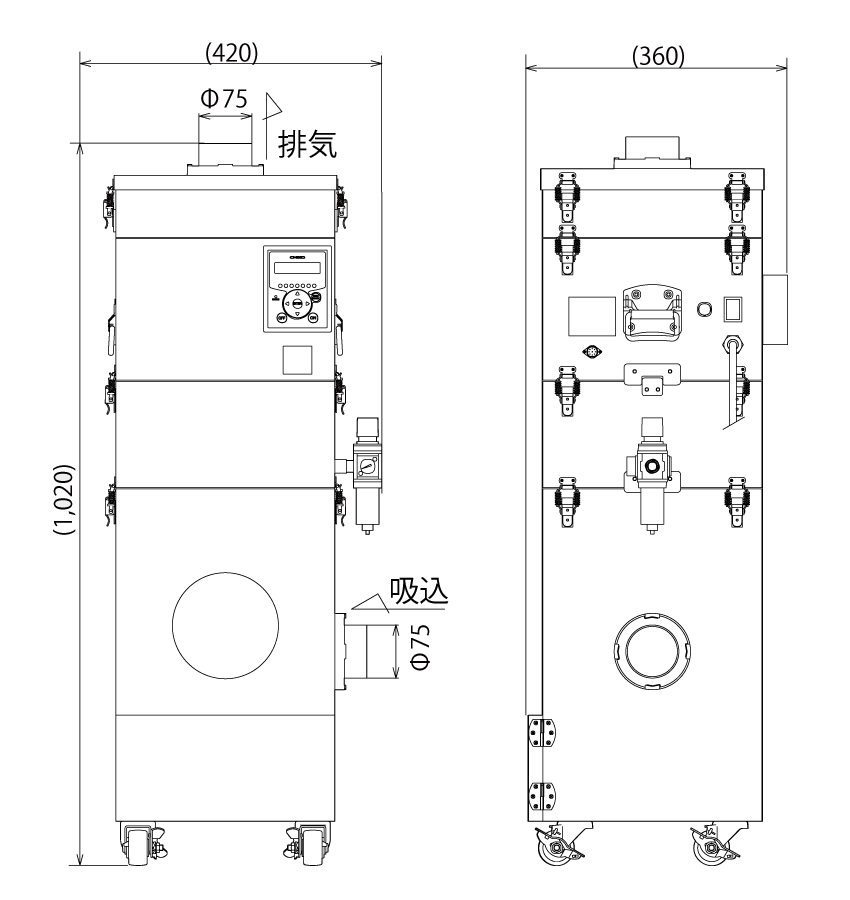

| 本体寸法（D×W×H） | 420mm × 360mm × 1020mm |
| 電源コード | 5m |
■ 消耗品
| 名称 | 部品番号 |
|---|---|
| 1次フィルタ | CS-200-300-75P-E |
| 2次フィルタ | CHF-2525-50 |
| 排気フィルタ HEPA仕様 |
HEP-3030-69 |
| モーター冷却用 吸気フィルタ |
AE-100(113×47) |
| モーター冷却用 HEPA仕様 |
HEP-1293-34 |
 |
 |
 |
 |
 |
| 1次フィルター | 2次フィルター | 排気フィルタ HEPA仕様 |
モーター冷却用 吸気フィルタ |
モーター冷却用 排気HEPAフィルタ |
