本製品は生産・販売を終了いたしました。

消耗品につきましては、引き続き、販売いたします。


■ RSD-SUNMAX-QS レーザー加工機 ラインナップ


レーザー出力値・彫刻エリアのサイズにより4機種をラインナップしています。

  型式 ワークエリア サイズ
X x Y [mm]
レーザー出力[W]
RSD-SUNMAX-QS4030 RSD-SUNMAX-QS4030 400 × 300 25
RSD-SUNMAX-QS7050 RSD-SUNMAX-QS7050 700 × 500 60

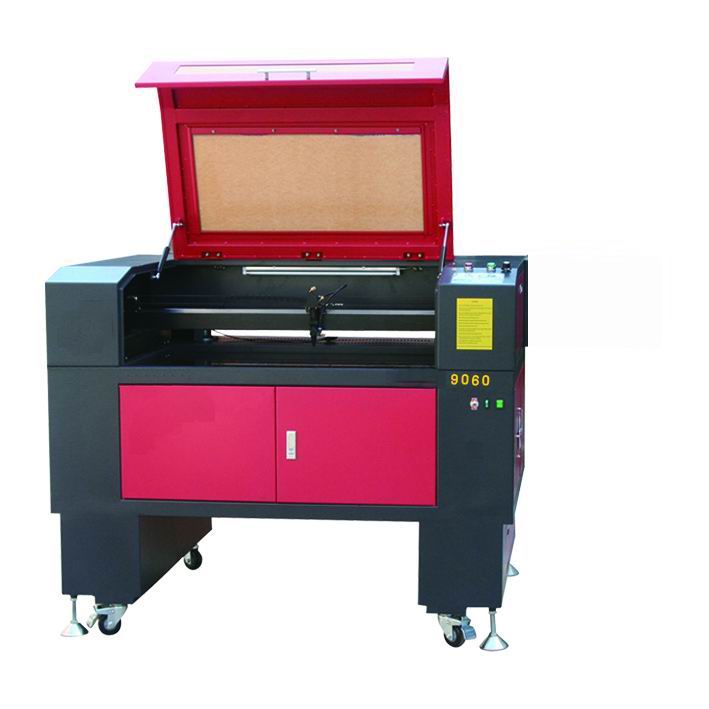

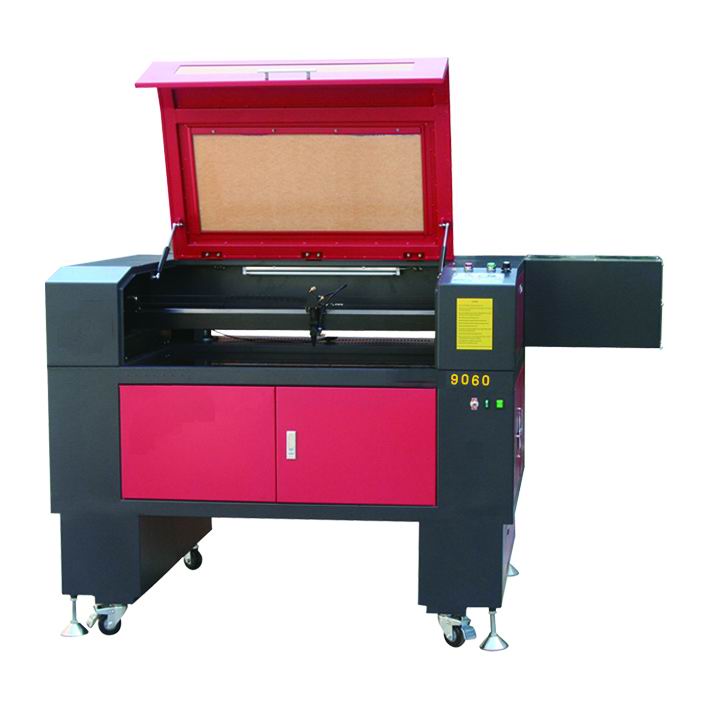

RSD-SUNMAX-QS9060-60W / 80Q RSD-SUNMAX-QS9060 900 × 600 60 / 80

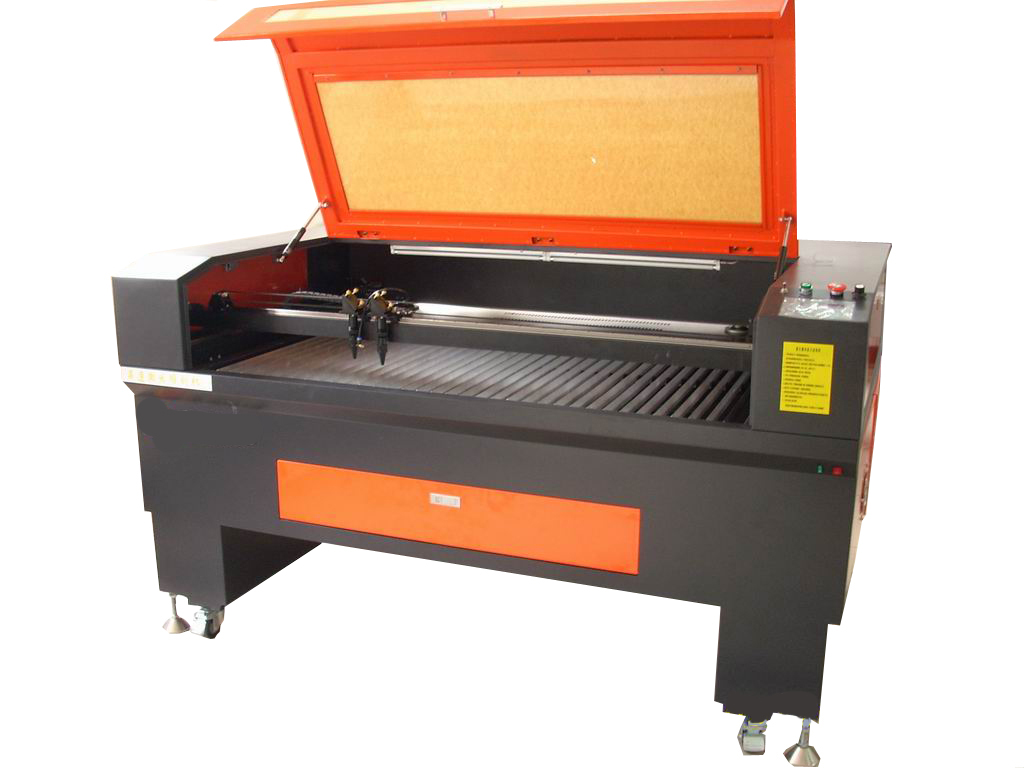

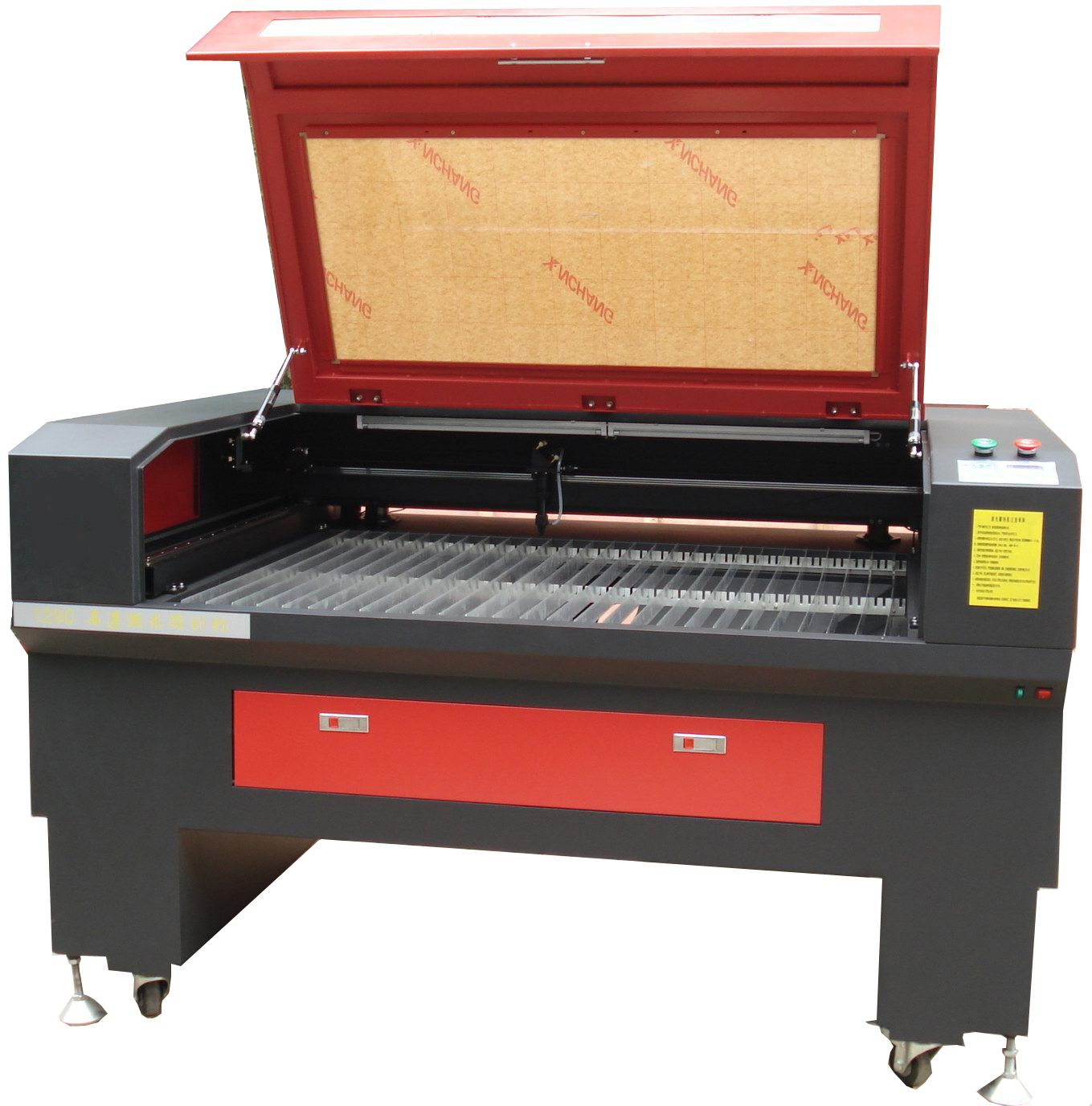

RSD-SUNMAX-QS1290 RSD-SUNMAX-QS1290 1200 × 900 80


※ 上記機種以外にも受注生産が可能です。受注生産機につきましてはこちらをご確認下さい。



■ RSD-SUNMAX-QS 各機種の主な仕様比較


型式 QS4030 QS7050 QS9060 QS1290
ワークエリア[mm] 400 × 300 700 × 500 900 × 600 1200 × 900
レーザー形式 水冷 CO2レーザー管
レーザー出力[W] 25 60 60 / 80 80
プロッタ駆動方式 2相ステッピングモータ
電源 AC100V〜110V
外寸[mm]
幅 X 奥行 X 高さ
850 X 650 X 560 1400 X 900 X 980 1450 X 1100 X 1070 1760 X 1310 X 1150
重量[Kg] 約70 約140 約230 約500



■ RSD-SUNMAX-QS 各機種の共通付属装置


RSD-SUNMAX-QSには下記付属装置が含まれています。

レッド・ポインター レーザーの照射スポットを赤色光で指し示し、位置決めを容易にします。
オートフォーカス ワークテーブルを自動で上下させ、焦点合わせを行います。
テーブル昇降装置 様々な厚みの素材の加工に対応するため、電動でワークテーブルの高さを変化させます。

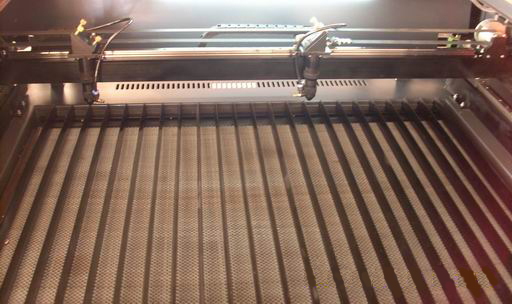

切断テーブル 切断加工用のテーブルです。レーザーの照り返しによる損傷を低減します。
バキュームハニカムテーブル 蜂巣状の吸気ワークテーブルです。加工素材の吸着や加工時の粉塵・破片の除去が可能です。
    → QS 4030  → QS 7050  → QS 9060  → QS 1290
自動水冷却機 レーザー管の水冷に使用します。水温管理機能により、レーザー出力を安定させます。
エアーコンプレッサ レーザー照射スポットにエアーを吹き付け、消炎を行います。
    → QS 4030  → QS 7050、QS 9060  → QS 1290
排送風機 機体内のエアーを排風します。
    → QS4030  → QS7050、QS 9060  → QS1290
ダクト ハニカムテーブルと排送風機をつなぎます。
    → QS4030  → QS7050、QS 9060、QS1290




■ RSD-SUNMAX-QS 共通オプション・消耗部品


名称 説明
3爪式回転加工機 円筒形の加工素材を回転させることにより、全周に彫刻・切り抜き加工を行うことが可能になります。
加工素材を固定するので、軽いものでもセットできます。
ローラー式回転加工機 円筒形の加工素材を回転させることにより、全周に彫刻・切り抜き加工を行うことが可能になります。固定しないので、型くずれしやすいものにも使用できます。
反射鏡 交換用の反射鏡です
焦点レンズ(50mm) 交換用の焦点レンズです
焦点レンズ(100mm) 厚物切断用のオプション焦点レンズです
蛍光灯 交換用の蛍光灯です
マックスクリーンボー2 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです
(RSD SUNMAXシリーズ共通オプション)
マックスクリーンボー3 低価格で発売された加工時の匂いを取り除く集塵機です
(RSD SUNMAXシリーズ共通オプション)
マックスクリーンボー4 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです
(RSD SUNMAXシリーズ共通オプション)
マックスクリーンボー5 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです
(RSD SUNMAXシリーズ共通オプション)




レーザー管、オプション、消耗品のご購入


レーザー館よりレーザー管、オプション、消耗品をご購入いただけます。
