■ サンマックスQS
2008年、SUNMAXシリーズに新たなラインナップ「SUNMAX-QSシリーズ」が誕生します。彫刻エリアのサイズにより３機種をラインナップしています(QS-9060, QS-1290, QS-1490)
レーザー出力は各機種とも60Wと80Wをお選びいただけます。
※ 60Wは彫刻用途となります。
※ 80Wはくり抜き・切断用途となります。
また、生産用途にあわせて、複数のオプションをご用意しています。
お問い合せに関しましては、こちらまでお願いいたします。
SUNMAX-QS9060
SUNMAX-QS1290

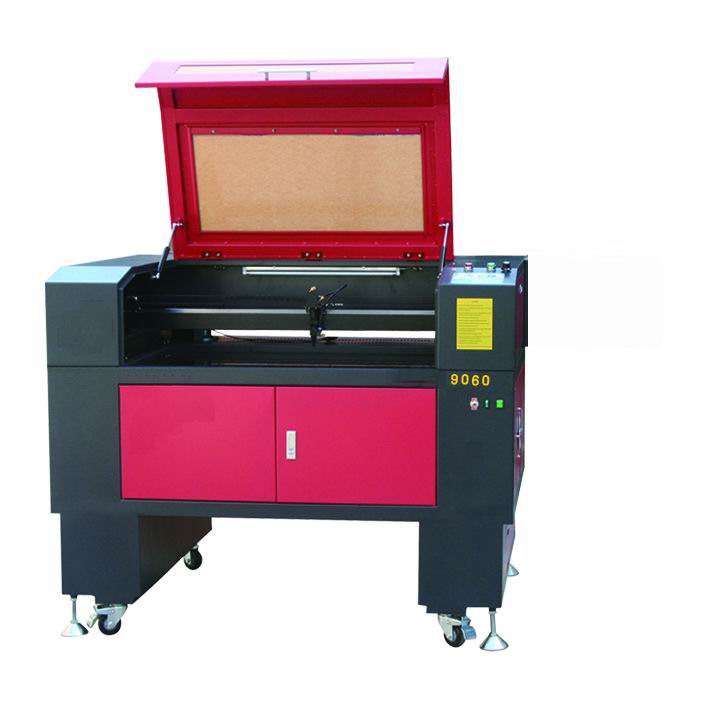

SUNMAX-QS1490■ サンマックスQS-9060シリーズ
| 型式 | SUNMAX-QS-9060 60W | SUNMAX-QS-9060 80W |
|---|---|---|
| レーザー形式 | CO2レーザー管 | |
| レーザー出力 | 60W | 80W |
| 彫刻エリア [mm] | W900 x D600 | |
| 彫刻速度 [mm/s] | 0 〜 1000 | |
| 切断速度 [mm/s] | 0 〜 300 | |
| 定位精度 [mm] | ≦±0.01 | |
| 対応ファイルフォーマット | BMP, HPGL(PLT), JPEG, DST, DXF, AI | |
| 外寸 [mm] | W1500 x D1200 x H1050 | |
| 重量 | 約300kg | |
| 価格(税別) | 1,785,000円 | 1,938,000円 |

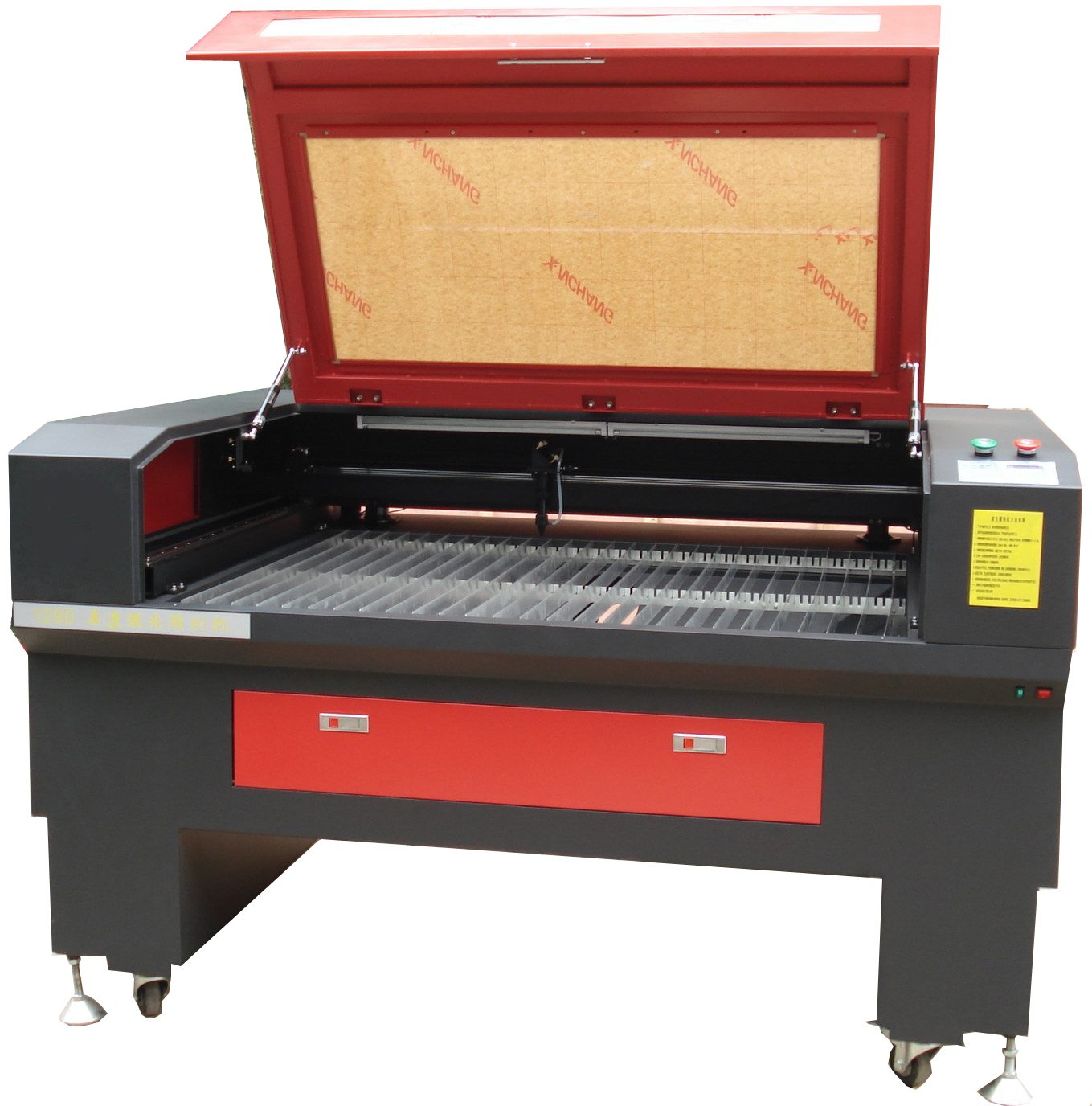

■ サンマックスQS-1290シリーズ
| 型式 | SUNMAX-QS-1290 60W | SUNMAX-QS-1290 80W |
|---|---|---|
| レーザー形式 | CO2レーザー管 | |
| レーザー出力 | 60W | 80W |
| 彫刻エリア [mm] | W1200 x D900 | |
| 彫刻速度 [mm/s] | 0 〜 1000 | |
| 切断速度 [mm/s] | 0 〜 300 | |
| 定位精度 [mm] | ≦±0.01 | |
| 対応ファイルフォーマット | BMP, HPGL(PLT), JPEG, DST, DXF, AI | |
| 外寸 [mm] | W1860 x D1410 x H1090 | |
| 重量 | 約400kg | |
| 価格(税別) | 2,142,000円 | 2,550,000円 |

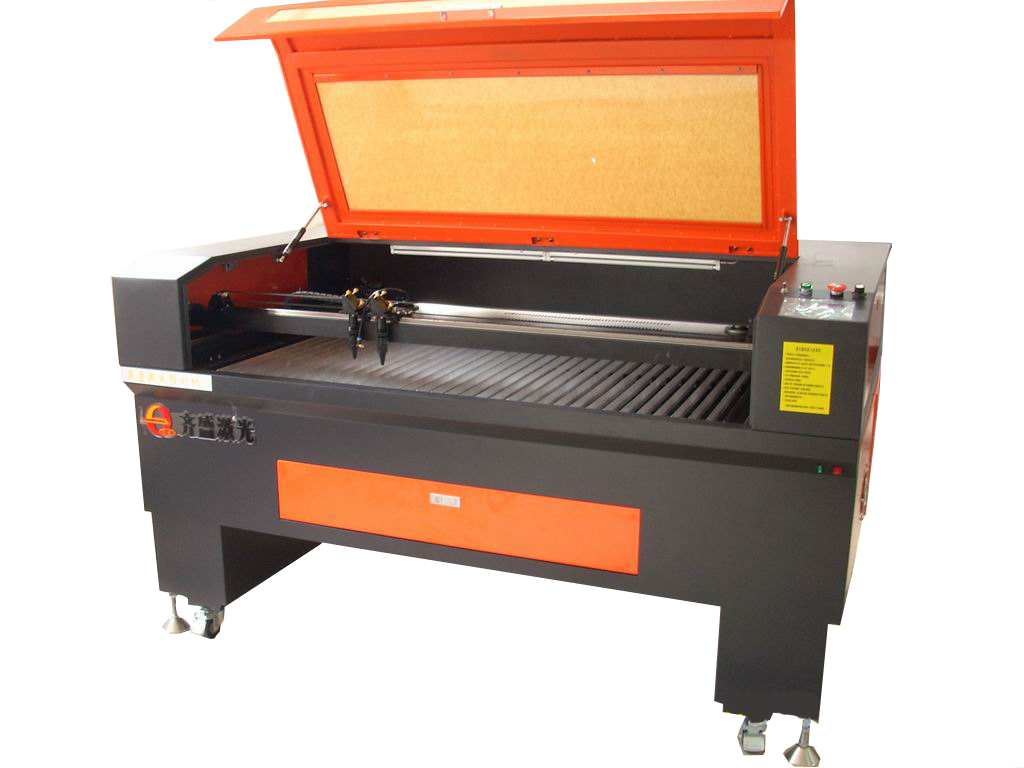

■ サンマックスQS-1490シリーズ
| 型式 | SUNMAX-QS-1490 60W | SUNMAX-QS-1490 80W |
|---|---|---|
| レーザー形式 | CO2レーザー管 | |
| レーザー出力 | 60W | 80W |
| 彫刻エリア [mm] | W1400 x D900 | |
| 彫刻速度 [mm/s] | 0 〜 1000 | |
| 切断速度 [mm/s] | 0 〜 300 | |
| 定位精度 [mm] | ≦±0.01 | |
| 対応ファイルフォーマット | BMP, HPGL(PLT), JPEG, DST, DXF, AI | |
| 外寸 [mm] | W1950 x D1350 x H1150 | |
| 重量 | - | |
| 価格(税別) | 2,448,000円 | 2,958,000円 |
■ サンマックスQS シリーズ オプション部品
| 名称 | 説明 | 価格(税別) |
|---|---|---|
| 回転彫刻機 | 円筒形の彫刻素材を回転させることにより、全周に彫刻を行うことが可能になります。 | 127,500円 |
| エアー排気システム | 彫刻時に発生した粉塵や煙を機体外に排出します。 | 41,800円 |
| 自動昇降テーブル QS9060用 |
彫刻素材の厚みに合わせて、テーブルを上下させます。 | 128,000円 |
| 自動昇降テーブル QS1290用 |
彫刻素材の厚みに合わせて、テーブルを上下させます。 | 153,000円 |
| 切断用テーブル QS9060用 |
くり抜き・切断に使用します | 25,500円 |
| アルミハニカムテーブル QS9060用 |
くり抜き、切断・彫刻時に使用します。 | 51,000円 |
| 排気口付アルミハニカムテーブル QS9060用 |
テーブルに素材を吸着させ彫刻を行います。 | 81,600円 |
■ デュアルヘッドシステム
SUNMAX-QSシリーズは、デュアルヘッドシステムにオプション対応しています。
デュアルヘッドシステムとは、１台のSUNMAXにレーザーヘッドを２系統搭載し、生産効率・柔軟性の向上を図ります。
・同じ出力のレーザー管を２系統搭載することにより、一度に２つの製品を生産することができます。
・異なった出力のレーザー管搭載することにより、様々な加工を１台のSUNMAXでこなすことができます。
※ 原則的に80W以上のレーザー管は、くり抜き・切断専用となります。
80W未満のレーザー管は、彫刻・くり抜き・切断が可能です。
お問い合せに関しましては、こちらまでお願いいたします。
システム価格
| 名称 | 価格(税別) |
|---|---|
| システム搭載・セッティング費 | 51,000円 |
| レーザー電源(60Wの場合) | 102,000円 |
| レーザー電源(80Wの場合) | 183,600円 |
| フォーカスレンズ 50mm 彫刻用 | 25,500円 |
| フォーカスレンズ 100mm くり抜き・切断用 | 25,500円 |
| 反射鏡 25mm X 3 | 20,400円 (@6,800円) |
| 自動水冷却機 | 85,000円 |
レーザー管
| 出力[w] | 長さ[m] | 価格(税別) |
|---|---|---|
| 30 | 0.8 | 70,000円 |
| 40 | 1 | 80,000円 |
| 60 | 1.2 | 90,600円 |
| 80 | 1.6 | 100,000円 |
| 85 | 1.65 | 125,000円 |
※ 搭載するレーザー管の長さによって、機体寸法(幅)が変更になる場合があります。
