　■ 「drawing」オブジェクト　３

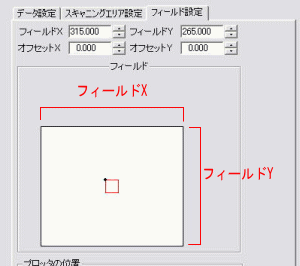

�@�AフィールドX　フィールドY
フィールド（プロッタが移動可能な範囲）のサイズを指定します。
値の単位はmmになります。
サンマックス３０Hの場合、プロッタが移動可能な範囲である横315mm、縦265mmにあわせて
フィールドX：315.000　フィールドY：265.000に設定します。
サンマックス４０Hの場合、プロッタが移動可能な範囲である横460mm、縦350mmにあわせて、
フィールドX：460.000　フィールドY：350.000　に設定します。
ここで設定した値は、フィールド設定の「フィールド」の部分に白塗りの四角形として表示されます。




�B�CオフセットX　オフセットY
フィールドの原点に対するスキャニングエリアの相対位置を指定します。
値の単位はmmになります。

オフセットX：0.000　オフセットY：0.000の場合、フィールドの原点とスキャニングエリアの原点は一致します。




オフセットX：-80.000　オフセットY：80.000の場合、スキャニングエリアの原点はフィールドの原点よりX軸左方向に80mm、Y軸上方向に80mm移動します。




�Dフィールド
サンマックスのプロッタ移動空間をLaserMarkingSystemのフィールドにより擬似的に表現します。

�Eプロッタの位置
スキャニングエリアに対するプロッタの位置を指定します。
「中央」　「中央上」　「中央下」　「左上」　「左中」　「左下」　「右上」　「右中」　「右下」　を指定することができます。
通常は「左上」を選択しておきます。





�Fプロッタの移動
「プロッタの移動」をクリックすると、「データ設定」　「スキャニングエリア設定」　「フィールド設定」で設定された値の座標へプロッタが移動します。

�Gアウトラインテスト
「アウトラインのテスト」をクリックすると、「スキャニングエリアのアウトラインを出力します。
