「メニューバー」→「描画」→「回し文字」を選択、もしくは「描画ツールバー」の
「回し文字」を選択することにより、オブジェクトウインドウに「txt」が追加され、キャンパスに円状の文字列が表示されます。
デフォルトではアウトラインモードになっているので、塗りつぶしモードへ変換します。
「txt」オブジェクトを選択した状態で、「ツールバー」の
「モード」をクリックすると、以下のようなダイアログボックスが表示されます。
出力・表示スタイルで塗りつぶしを選択し、確定をクリックします。
「txt」オブジェクトを選択した状態でプロパティウインドウを見ると、回し文字のプロパティが表示されています。
1文字ずつの細かい文字設定は、「単一文字のプロパティ」にて行います。
「回し文字のプロパティ」と「単一文字のプロパティ」の詳細は下記のとおりです。
■回し文字のプロパティ
①オフセットX：編集エリアの原点からの相対位置X
②オフセットY：編集エリアの原点からの相対位置Y
③半径X：回し文字のX軸方向のサイズ
④半径Y：回し文字のY軸方向のサイズ
⑤両端サイズ：回し文字の両端のサイズ
⑥角度：回し文字の角度
⑦サイズX：文字のX軸方向のサイズ
⑧サイズY：文字のY軸方向のサイズ
⑨文字入力：キャンパスに描く文字列を入力
⑩確定：クリックすることにより「文字入力」のフィールド
へ入力された文字が確定（キャンパスに反映）
される
⑪行数：行数
⑫列数：列数
⑬行間：行と行の間隔
⑭列間：列と列の間隔
⑮文字列方向：上向き・下向きの選択
⑯縦横の比率を固定する
■単一文字のプロパティ
①サイズX：左側のボックスで選択した文字の
X軸方向のサイズ
②サイズY：左側のボックスで選択した文字の
Y軸方向のサイズ
③オフセットX：直線文字列の位置からの相対位置X
④オフセットY：直線文字列の位置からの相対位置Y
⑤角度：左側のボックスで選択した文字の角度
⑥フォント幅X：左側のボックスで選択した文字の
線幅のサイズX
⑦フォント幅Y：左側のボックスで選択した文字の
線幅のサイズY
⑧線幅X：文字列全体の線幅のサイズX
⑨線幅Y：文字列全体の線幅のサイズY
■フォントの選択

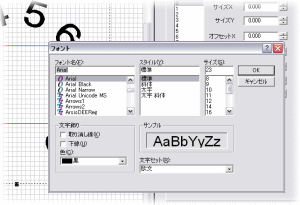

txtオブジェクトを選択した状態で、「ツールバー」にある
「フォント」をクリックすると、txtオブジェクトのフォントを変更することができます。
Windowsにインストールされたフォントを使用することができます。
※注意 一部のフォントで使用できない文字があります。
