カバーの取り外し


機械向かって右側面のカバーを取り外します。
銀色の取っ手にあるボタンを押すとカバーが外れます。


基板ユニットの取り外し


マザーボードに接続されているコネクタを外します。

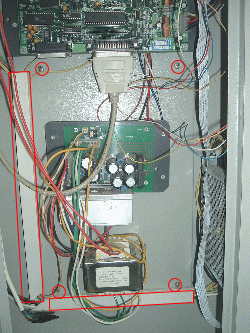

L字の配線カバーと基板ユニットを固定しているネジ4本、操作パネルへの配線2本を外すと、
基板ユニットを取り外すことができます。


変圧器の交換

　
変圧器を固定する2本のネジを外すと、変圧器を取り外すことができます。
配線を差し替え、変圧器を交換します。


基板ユニットの取り付け


L字の配線カバーと基板ユニットを固定しているネジ4本、操作パネルへの配線2本を取り付け、
基板ユニットを取り付けます。


マザーボードにコネクタを接続します。


カバーの取り付け


機械向かって右側面のカバーを取りつけます。
銀色の取っ手を押すとカバーをつけることができます。
