■ 40Hレーザー電源の交換
カバーの取り外し
背面のパネルを鍵を使って開けます。
レーザー電源の取り外し
レーザー管からのコネクタを反時計回りに廻して外します。
レーザー電源に接続されているコネクタをはずします。

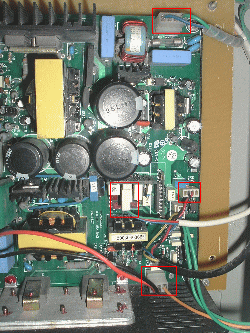

レーザー電源右下のコネクタのコードを取り外します。
写真の赤い四角部分をマイナスドライバで押し込むと、コードを引き抜くことができます。
レーザー電源を固定している4本のネジを外すと、レーザー電源を取り外すことができます。
レーザー電源の取り付けレーザー電源を固定している4本のナットを取り付けます。
レーザー電源右下のコネクタのコードを取りつけます。
レーザー電源に接続されているコネクタを接続します。
レーザー管からのコネクタを時計回りに廻して接続します。
背面のパネルを鍵を使って取り付けます。
※ お客様による修理・部品交換は保証対象外です。自己責任で行ってください。
※レーザー管はガラス製です。取扱いには十分注意してください。
※電源を切り、電源コードを抜いた状態で作業を行ってください。
