レーザーによる加工 彫刻 サンマックス レーザー彫刻機

---

カバーの取り外し


機器上部の右側のカバーを取り外します。


機器向かって左側の全面にあるネジ2本をはずします。


ネジをはずしたら、パネルを上に持ち上げ、操作パネルから接続されているコネクタをはずします。


パネルをはずした状態です。


中央の間仕切りを固定している2本のネジをはずし、間仕切りを取り外します。


レーザー管のカバーをはずします。


内蓋の取り外し


レーザー管からレーザー電源に接続されているコネクタを取り外します。


内蓋を止めている4本のネジを外し、内蓋を持ち上げます。


内蓋裏面のコネクタを外します。


スイッチング電源に接続されている2本のコードをドライバでネジをゆるめて、取り外します。


マザーボード電源に接続されているコネクタを取り外します。
以上で内蓋を取り外すことができます。


スイッチ電源の交換

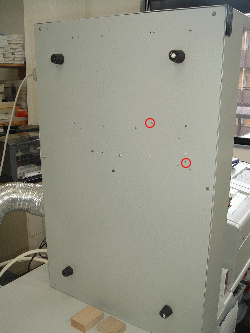

機器を立てて、機器裏面からのネジと表面のナットを取り外します

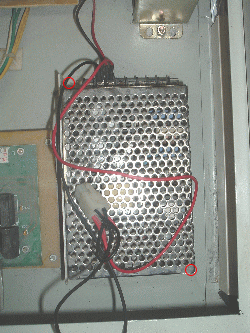

スイッチ電源に接続された配線を外すと、スイッチ電源を取り外すことができます。
スイッチ電源を交換し、配線を接続します。




機器を立てて、機器裏面からのネジと表面のナットを取り付けます。


内蓋の取り付け


マザーボード電源にコネクタを接続します。


スイッチング電源に2本のコードを取りつけます。


内蓋裏面のコネクタを接続します。


内蓋を4本のネジで固定します。


レーザー管からの配線をレーザー電源に接続します。


カバーの取り付け


レーザー管のカバーを取り付けます。


中央の間仕切りを固定する2本のネジを取り付けます。


操作パネルかのコネクタを取り付けます。


機器向かって左側の全面にあるネジ2本を取り付けます。
右側のカバーを取り付けます。

以上でスイッチ電源の交換は完了です。
