カバーの取り外し


機器上部の右側のカバーを取り外します。


機器向かって左側の全面にあるネジ2本をはずします。


ネジをはずしたら、パネルを上に持ち上げ、操作パネルから接続されているコネクタをはずします。


パネルをはずした状態です。


中央の間仕切りを固定している2本のネジをはずし、間仕切りを取り外します。


レーザー管のカバーをはずします。


レーザー電源の取り外し


レーザー管からレーザー電源に接続されているコネクタを取り外します。


レーザー電源に接続されているコネクタを外します。


レーザー電源右下のコネクタのコードを取り外します。
写真の赤い四角部分をマイナスドライバで押し込むと、コードを引き抜くことができます。

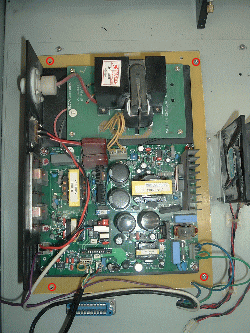

レーザー電源を固定している4個のナットを外します。


レーザー電源裏側のネジ4個を外すとレーザー電源を取り外すことができます。
交換するレーザー電源と入れ替えます。


レーザー電源の取り付け


レーザー電源をナットで固定します。


取り外したレーザー電源右下のコネクタのコードを取り付けます。


レーザー電源にコネクタを接続します。


レーザー管からの配線をレーザー電源に接続します。


カバーの取り付け


レーザー管のカバーを取り付けます。


中央の間仕切りを固定する2本のネジを取り付けます。


操作パネルかのコネクタを取り付けます。


機器向かって左側の全面にあるネジ2本を取り付けます。
右側のカバーを取り付けます。

以上でレーザー電源の交換は完了です。
