■消炎装置の取り付け
カバーの取り外し
機器上部の右側のカバーを取り外します。
機器向かって左側の全面にあるネジ2本をはずします。
ネジをはずしたら、パネルを上に持ち上げ、操作パネルから接続されているコネクタをはずします。
パネルをはずした状態です。
中央の間仕切りを固定している2本のネジをはずし、間仕切りを取り外します。
レーザー管のカバーをはずします。
消炎用ホースの取り付け
機械本体にある穴へ ソフトウレタンチューブ6mmを入れます。
スパイラルホース4mm と ソフトウレタンチューブ6mm を
チューブ用ワンタッチ継ぎ手φ6x4 で接続します。

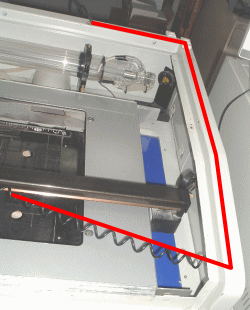

写真のようにホースをまわします。
ホースが下に落ちないようにコード止めを機械に貼り付けて固定します。
ノズル固定具にタイラップで固定し、プロッタにネジで取り付けます。
カバーの取り付けレーザー管のカバーを取り付けます。
中央の間仕切りを固定する2本のネジを取り付けます。
操作パネルかのコネクタを取り付けます。
機器向かって左側の全面にあるネジ2本を取り付けます。
右側のカバーを取り付けます。
以上で消炎装置の取り付けは完了です。
※ お客様による修理・部品交換は保証対象外です。自己責任で行ってください。
※レーザー管はガラス製です。取扱いには十分注意してください。
※電源を切り、電源コードを抜いた状態で作業を行ってください。
