■ 25Hレーザー管の交換方法
カバーの取り外し
機器背面4点のネジをはずします。
背面パネルをはずします。
機器両側面のネジ4本をはずします。
機械内部の操作パネルから接続されているコネクタをはずします。
機器のカバーをはずします。
レーザー管の取り外し
レーザー管を固定している2本のバンドをはずします。
レーザー管に接続されているリード線を切断します。

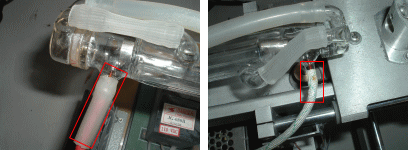

冷却水循環用ホースをはずします。
接続されているリード線、冷却水循環用ホース、収束バンドをはずします。
これでレーザー管を取り外すことができます。
レーザー管の取り付け
新品のレーザー管に、交換前のレーザー管と同じ位置、同じ厚さでビニールテープを巻きつけます。
レーザー管の冷却水循環口にホースを取り付けます。
機器の上にレーザー管を載せて、機器から出ている冷却水循環ホースを取り付けます。
リード線をハンダ付けします。

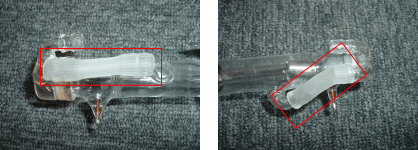

ハンダ部分をカバーで覆い隠します。

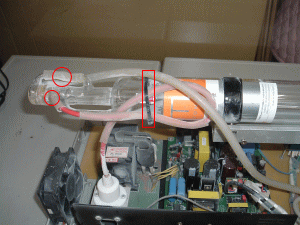

収束バンドでリード線をレーザー管に固定します。
交換前のレーザー管が付いていた同じ位置に新しいレーザー管を移動させ、バンドでレーザー管を固定します。
カバーの取り付け
カバーを機器に取り付けます。
機械内部の操作パネルのコネクタを接続します。
機器両側面のネジ4本を取り付けます。
背面のカバーを取り付け、4点のネジを取り付けます。
以上でレーザー管の交換は終了です。
※ お客様による修理・部品交換は保証対象外です。自己責任で行ってください。
※レーザー管はガラス製です。取扱いには十分注意してください。
※電源を切り、電源コードを抜いた状態で作業を行ってください。
